発行日2025-05-09
公報種別意匠公報(S)
登録番号1714048
登録日2022-04-22
意匠に係る物品掴線器
意匠分類G1-040(運搬、昇降又は貨物取扱い用機械器具)
出願番号2021018951
出願日2021-09-02
意匠権者株式会社永木精機
代理人個人,個人

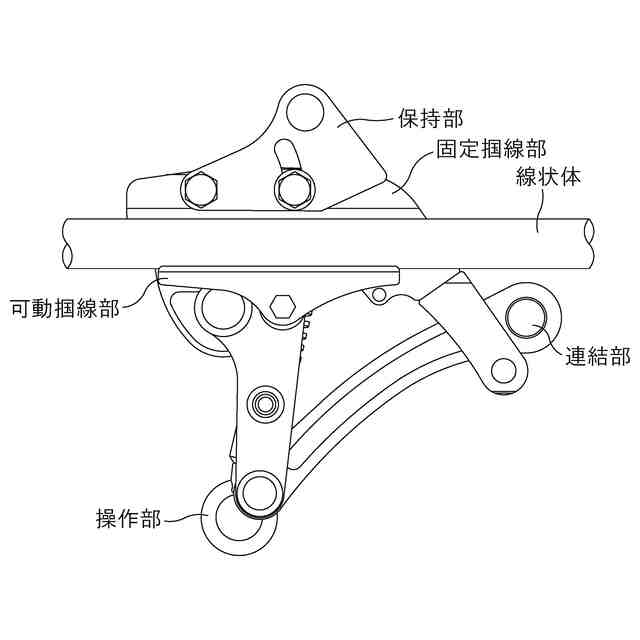

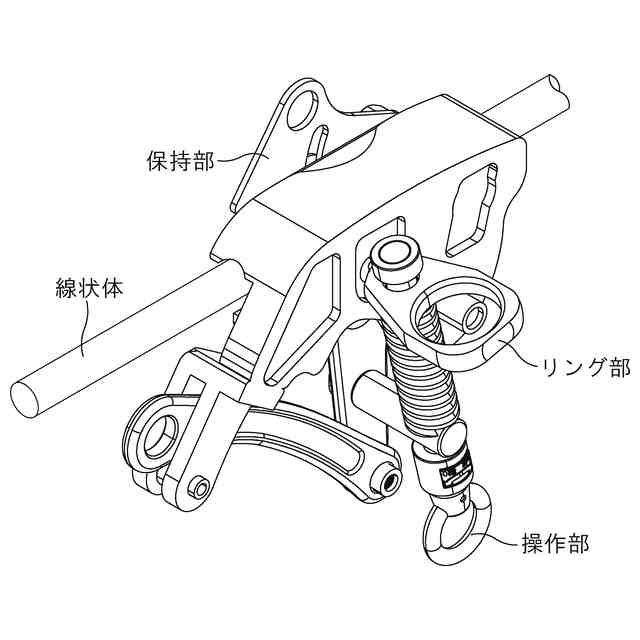

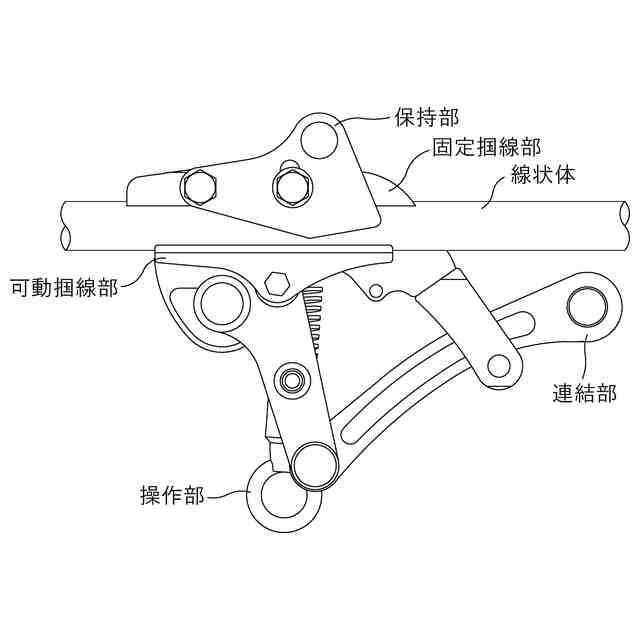

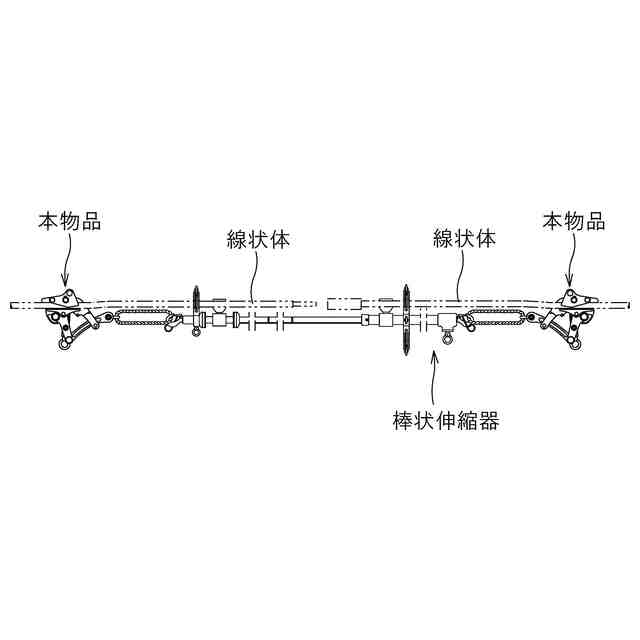

意匠に係る物品の説明本物品は、電力の送電線及び配電線などの線状体の張線作業に使用される線状体を掴持する掴線器である。使用状態を示す参考図1,2に示すように、本物品は、リング部をヤットコ等によって掴持して、固定掴線部と可動掴線部との間に線状体が配置されるように持ち上げ、棒状伸縮器に連結される連結部を水平方向に引っ張ることによって可動掴線部を移動させ、固定掴線部と可動掴線部との間に配置された線状体を掴持することができる。さらに、操作部を回転させて可動掴線部を上下動させ、固定掴線部と可動掴線部との間の距離を狭くすることで、線状体をより強く掴持することができる。使用状態を示す参考図3に示すように、線状体が固定掴線部と可動掴線部との間に配置されたあと、線状体を保持するように、本物品の保持部を線状体の手前に向かって移動させることにより、線状体が固定掴線部と可動掴線部との間から抜け出てしまうことを防ぐことができる。使用状態を示す参考図4に示すように、棒状伸縮器の両端に本物品を連結し、線状体を掴持させて線状体を引き寄せることにより、例えば被覆電線の切り分け工事を行う際に、切り分ける部位に緩みを生じさせることができる。

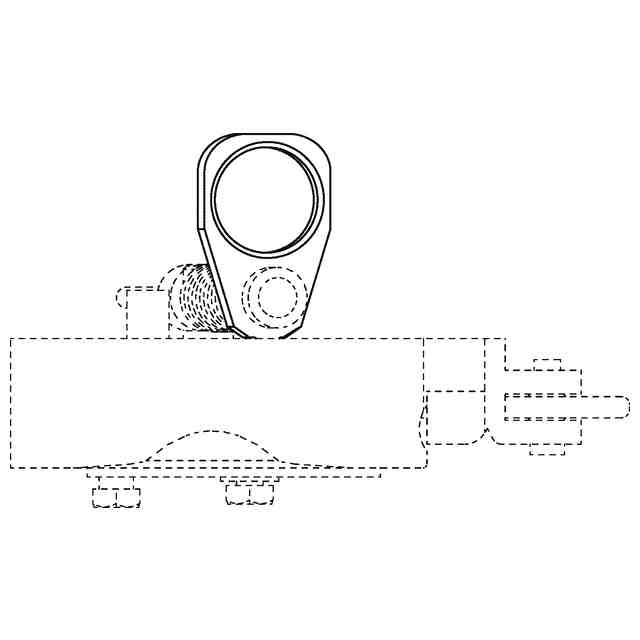

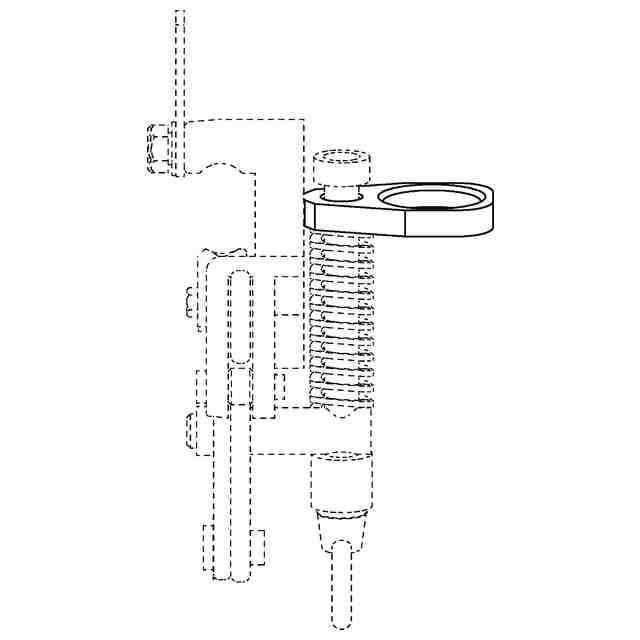

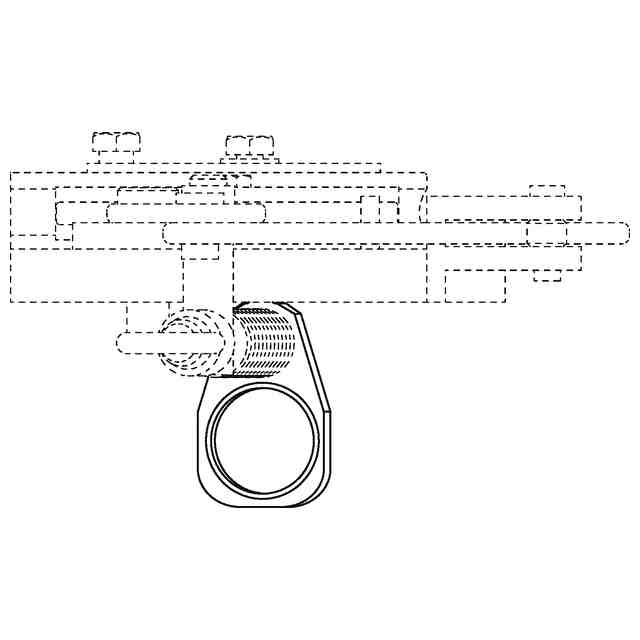

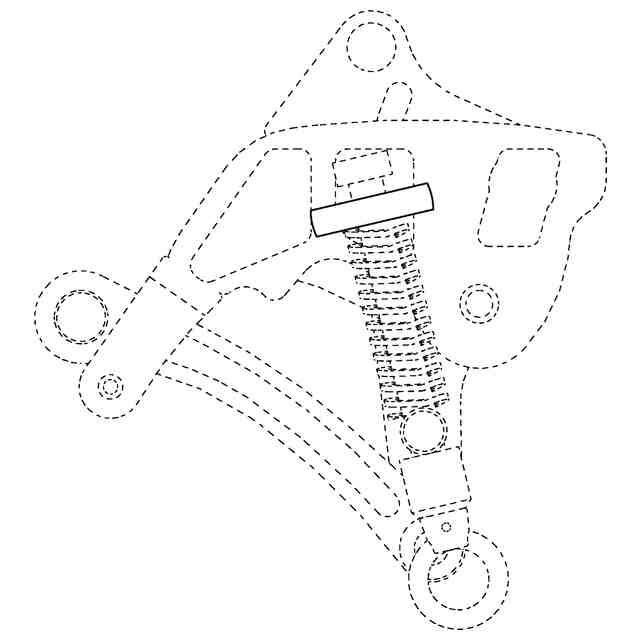

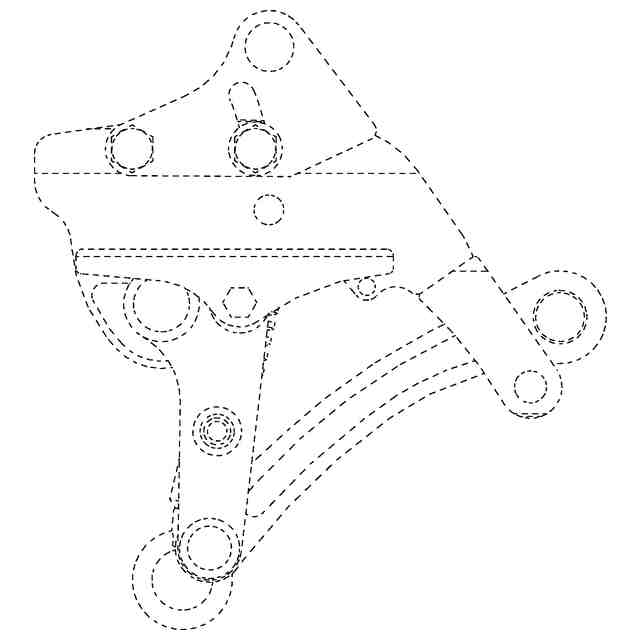

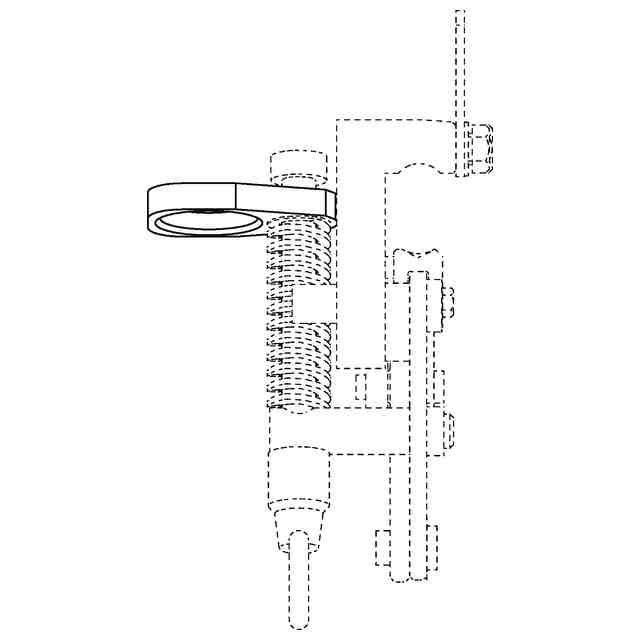

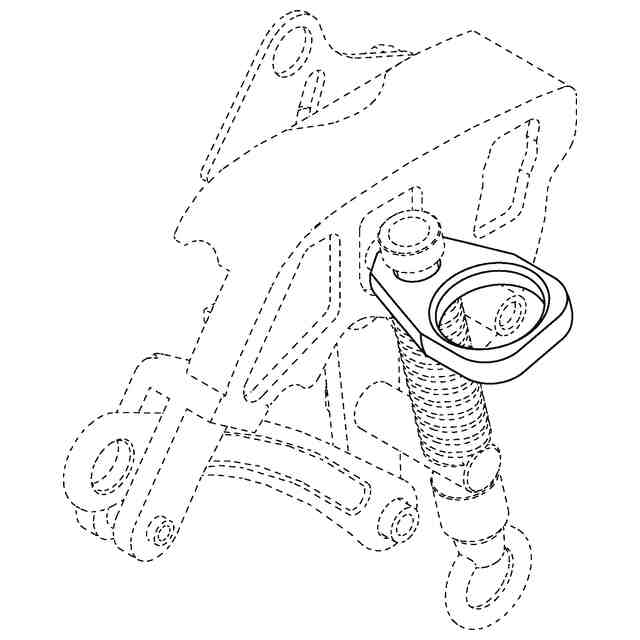

意匠の説明実線で表した部分が部分意匠として意匠登録を受けようとする部分である。

関連意匠
