発行日2025-05-27
公報種別意匠公報(S)
登録番号1799566
登録日2025-05-19
意匠に係る物品フック
意匠分類G1-040(運搬、昇降又は貨物取扱い用機械器具)
出願番号2024020657
出願日2024-10-04
意匠権者株式会社エコシステム販売
代理人個人,個人

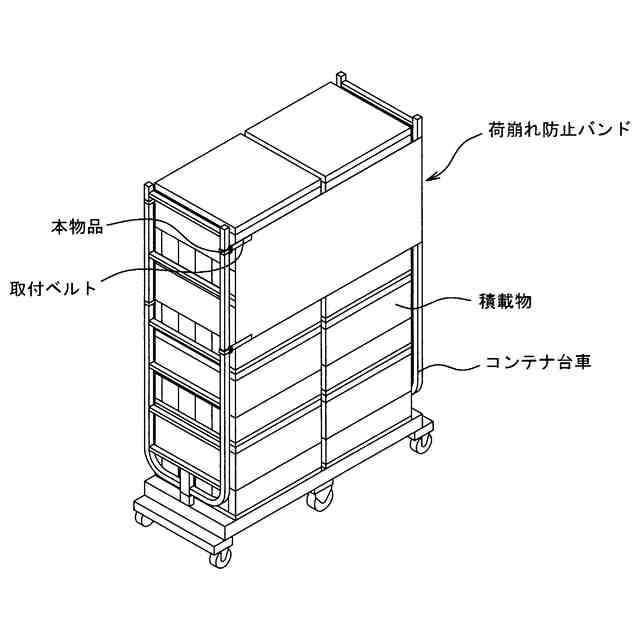

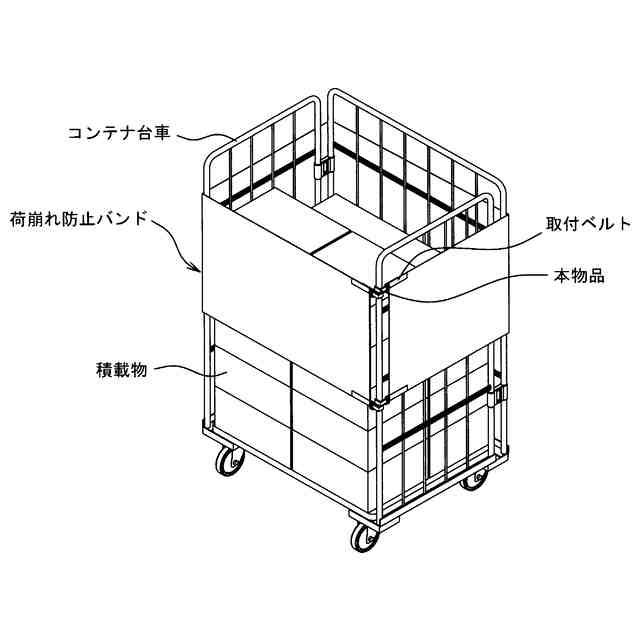

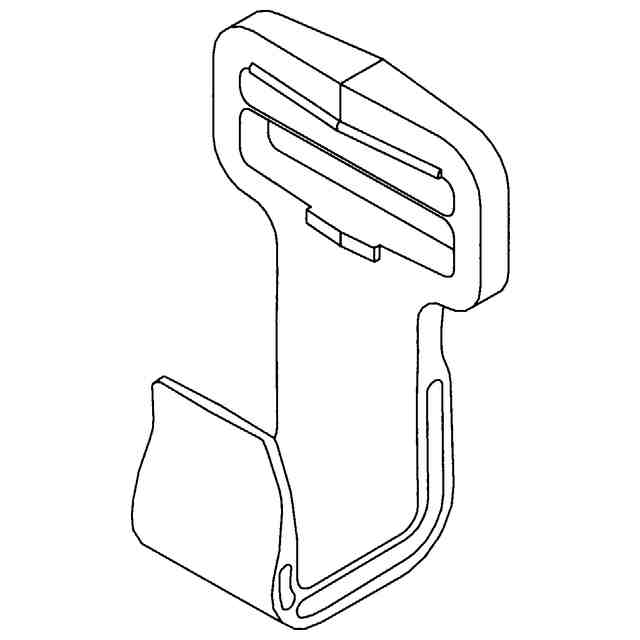

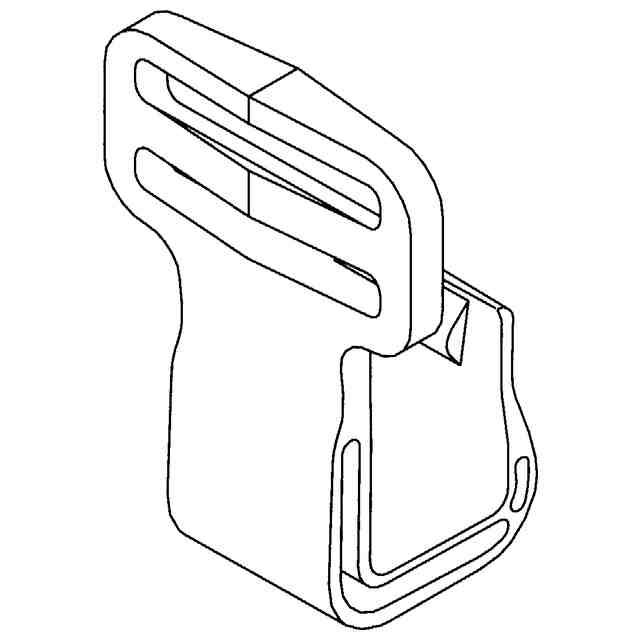

意匠に係る物品の説明本物品は、使用状態を示す参考図にあるように、例えばコンテナ台車上に多段的に積載した積載物の荷崩れを防止すべく、コンテナ台車と共に積載物を巻回囲繞することで搬送時などでの荷崩れなどを防止する荷崩れ防止バンドにおいて、バンド本体から伸縮自在に長さが調整できる取付ベルトに取り付けられてコンテナ台車の支柱などに係合することで使用される。支柱にコ字状部分によって係合されるとき、このコ字状部分の内側面に突設してある小突部が支柱にやや圧接することで、その支持位置からずれ落ちることがないようにしてある。本物品自体は、本物品のベルト挿通部に取付ベルトが折返し状に挿通されることで取付ベルトに固定支持され、取付ベルトの挿通位置の変更で取付ベルトの長さを調整できる。更に外す際は取付ベルト部分を押すだけで簡単に緩ませることができる。また従来のフックの場合は、取付ベルト本体とフックを縫製して固定する必要があったが、本物品の場合は、縫製の必要はなく、仮にフックが破損したときには交換することも可能である。
意匠の説明

関連意匠
