発行日2025-03-18
公報種別意匠公報(S)
登録番号1709659
登録日2022-03-04
意匠に係る物品帯状体巻き付け具
意匠分類K1-000(利器及び工具)
出願番号2021016937
出願日2021-08-04
意匠権者株式会社永木精機
代理人個人,個人

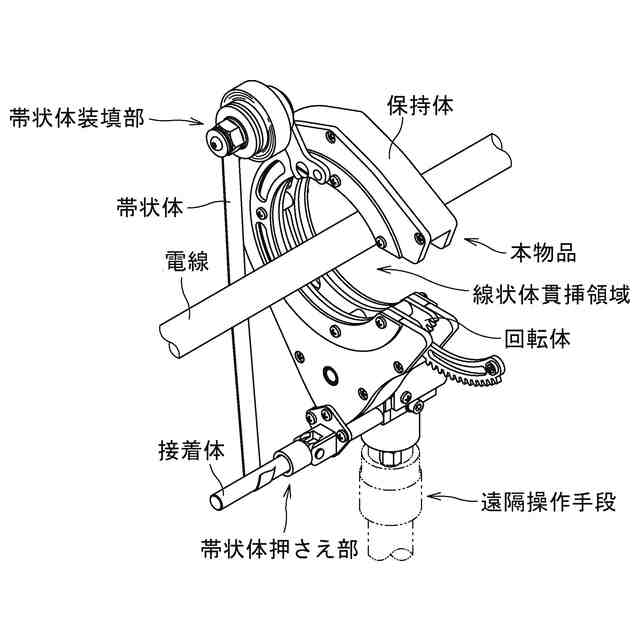

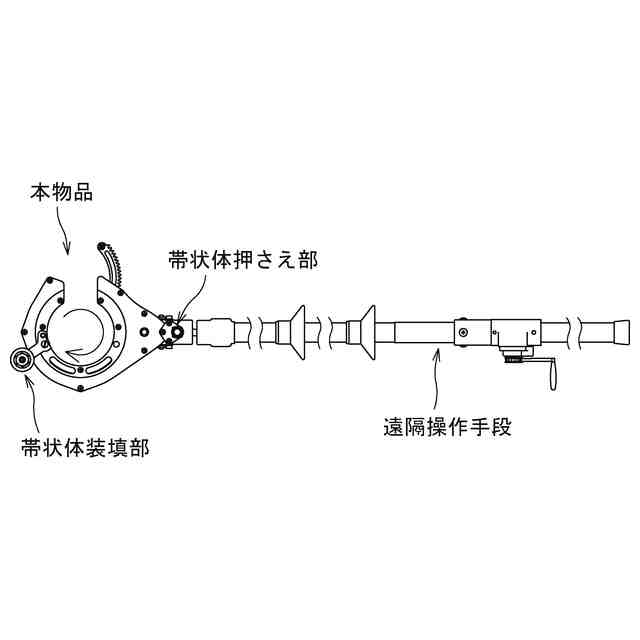

意匠に係る物品の説明本物品は、被覆電線の接続、分岐および修復個所において、被覆材を剥ぎ剥ぎ取った電線をスリーブ、コネクタ等の接続具を用いて接続した個所や修復個所に帯状体(絶縁テープ)を貼着し、絶縁処理を行うために使用される。高所にある被覆電線に帯状体を貼着する場合は、使用状態を示す参考図1において示すように、遠隔操作手段に本物品を固定して電線の近傍にまで差し上げて用いられる。本物品は、例えば、使用状態を示す参考図2に示すように、回転体に取り付けられた帯状体装填部と保持体に取り付けられた帯状体押さえ部との間に帯状体を架け渡し、被覆電線を線状体貫挿領域に設置して、遠隔操作手段を回動させることで、帯状体装填部が取り付けられた回転体が回転し、被覆電線に帯状体を巻き付けることができる。

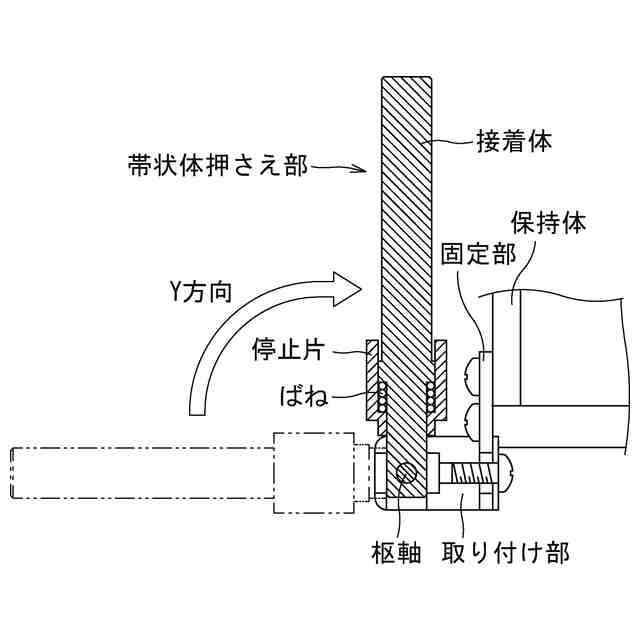

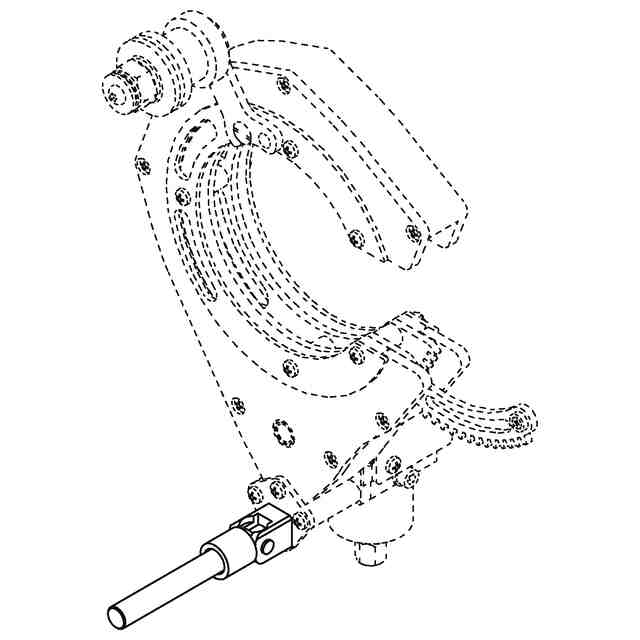

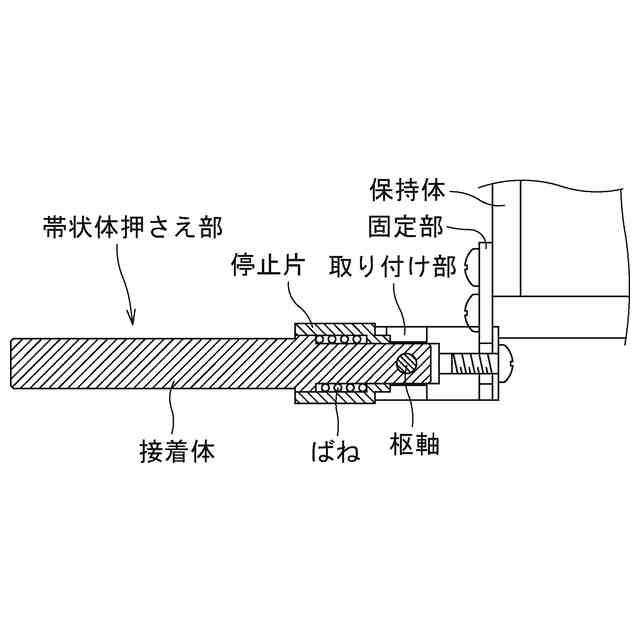

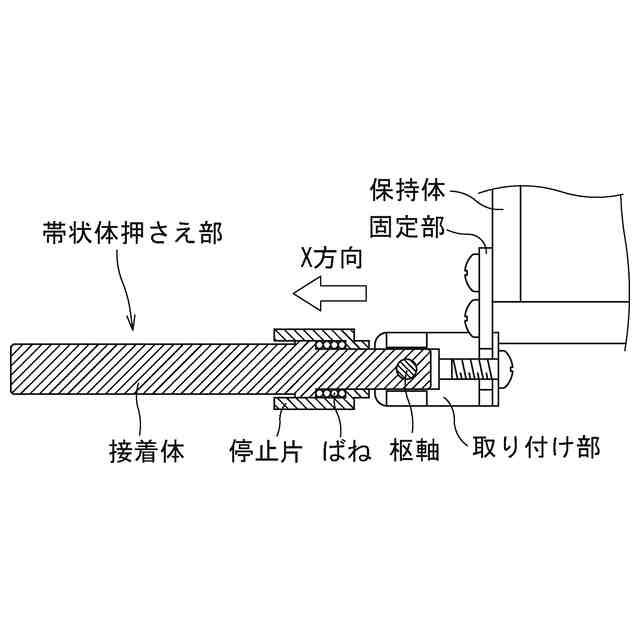

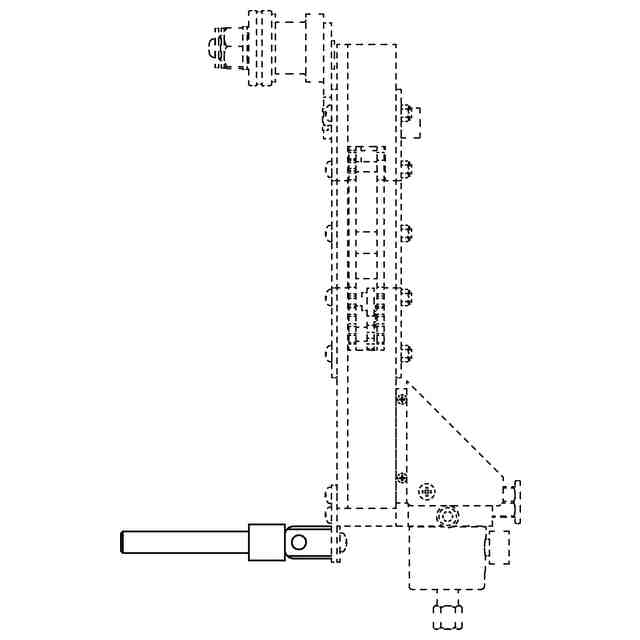

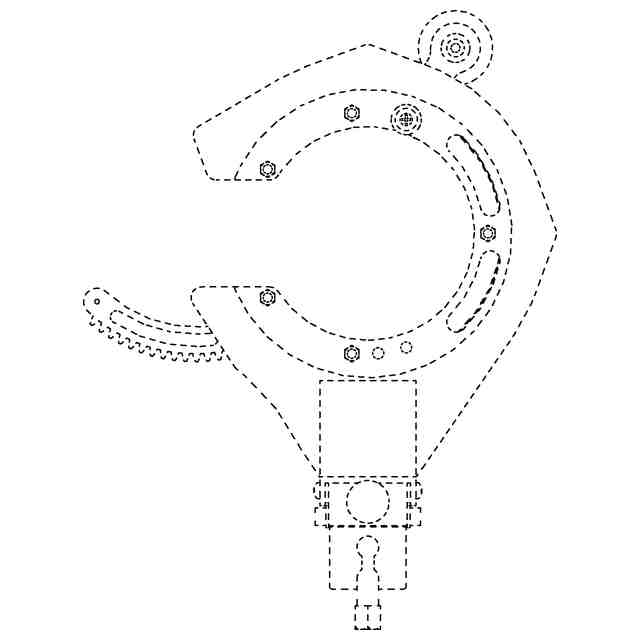

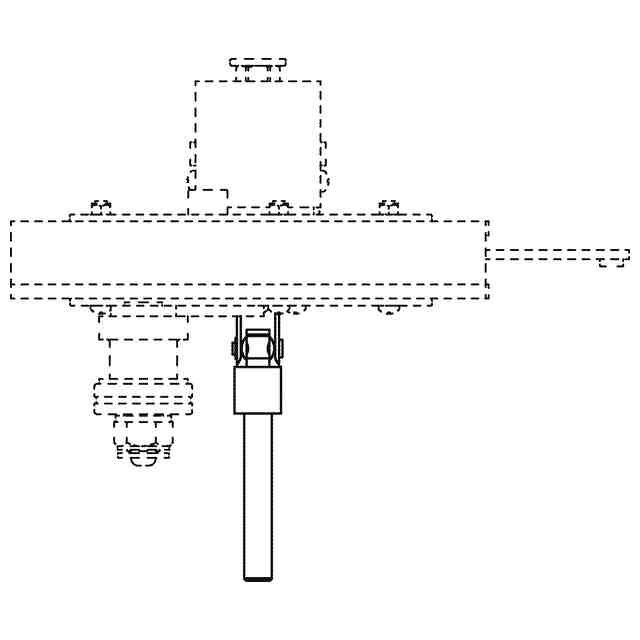

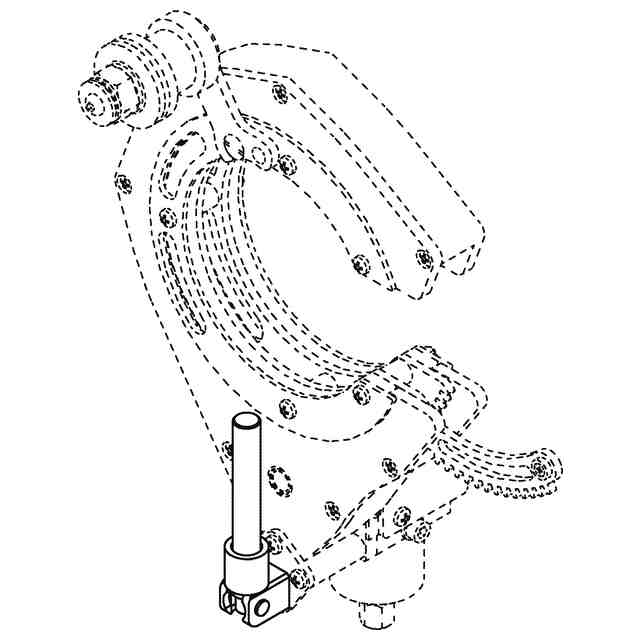

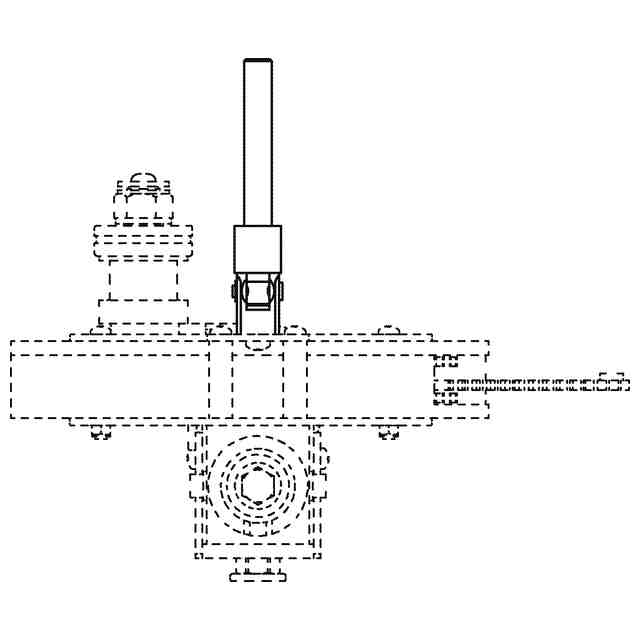

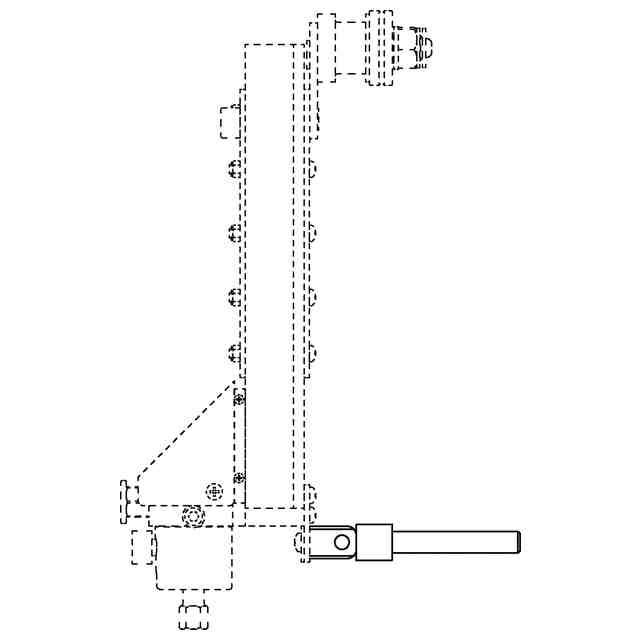

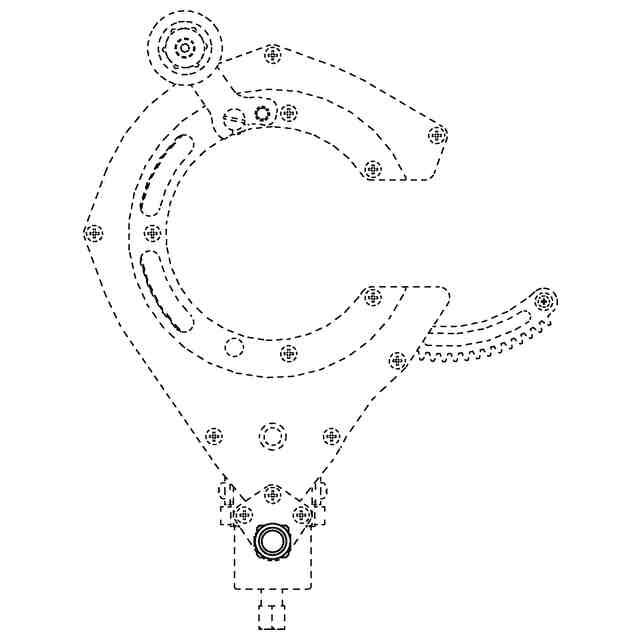

意匠の説明本願意匠は、斜視図2(帯状体押さえ部を収納した状態を示す斜視図)に示すように、帯状体押さえ部を折り畳むことができるものである。折り畳み手順を示す参考図1~3に示すように、停止片を保持体とは離反する方向(X方向)に引っ張ることで、取り付け部から停止片を離し、枢軸を中心として保持体に向かう方向(Y方向)に回動させることで、本願意匠の帯状体押さえ部を保持体と並行する向きに折り畳むことができる。実線で表した部分が部分意匠として意匠登録を受けようとする部分である。
