発行日2025-03-28
公報種別意匠公報(S)
登録番号1794516
登録日2025-03-19
意匠に係る物品ブラスト機
意匠分類K7-1032(金属加工機械、木材加工機械等)
出願番号2024019993
出願日2024-09-27
意匠権者新東工業株式会社,SINTOKOGIO,LTD.
代理人個人,個人,個人

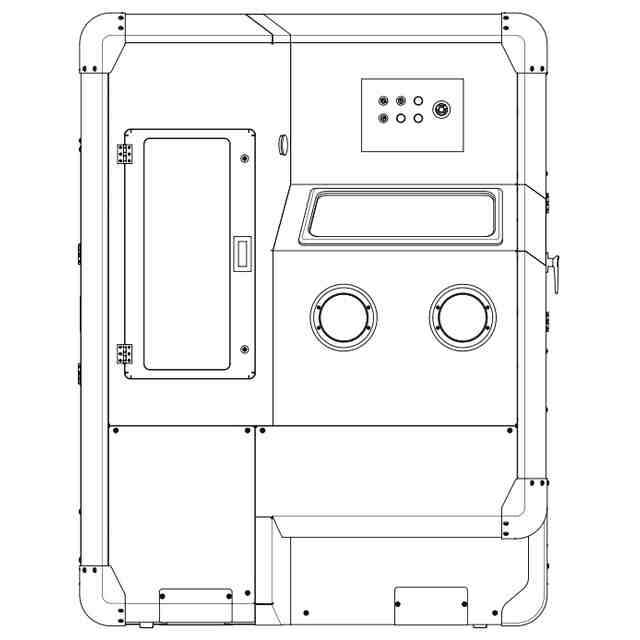

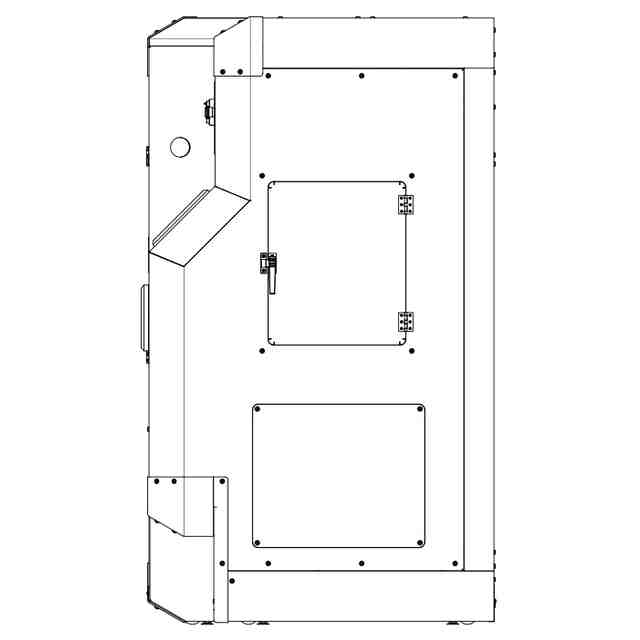

意匠に係る物品の説明本物品は、被処理物の表面に投射材を吹き付けることにより、粗面化、丸み付け、バリ取り、研掃などの表面加工を行うブラスト機である。本物品の加工室部内には、被処理物に投射材を吹き付ける投射ノズルが備えられており、右側面部にある搬入扉部から被処理物を加工室内に投入し、正面部に配置される円形の作業口部より作業者が腕を挿入して、窓部より目視しながら投射ノズル等を操作して、被処理物の加工処理を行うものである。また、本物品は、扉部の奥にロボットアームを搭載しており、ロボットアームにより全自動で加工処理を行うこともできる。さらに、本物品は内部に集塵機を備えており、加工処理の際に集塵を行うこともできる

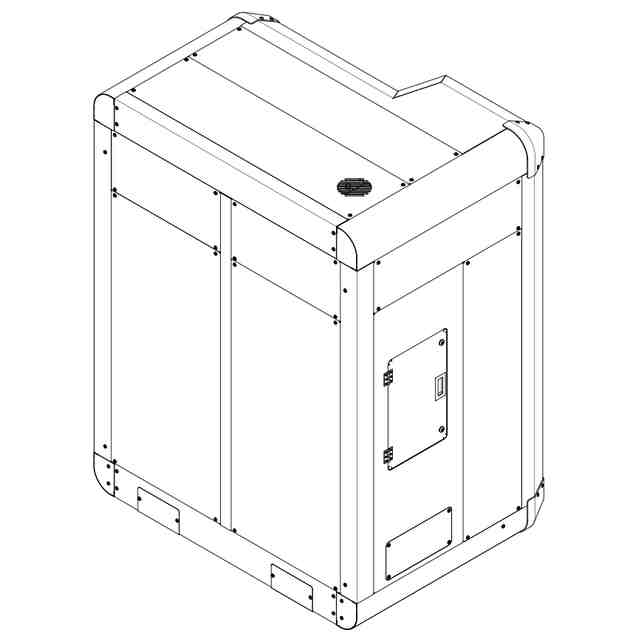

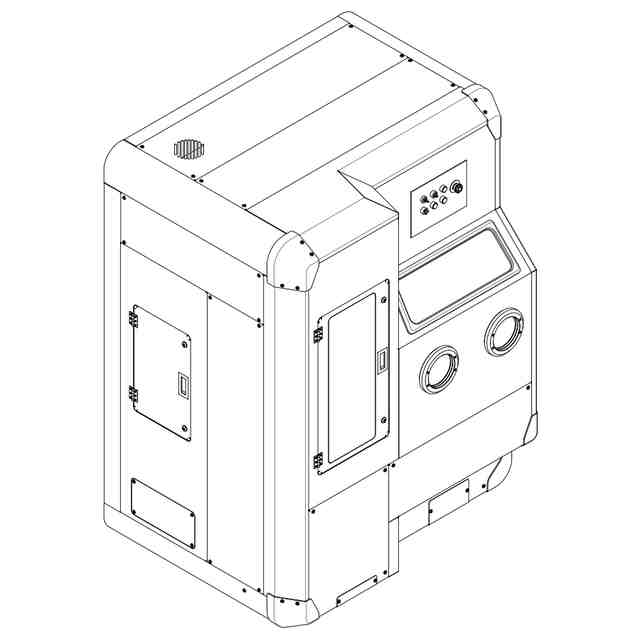

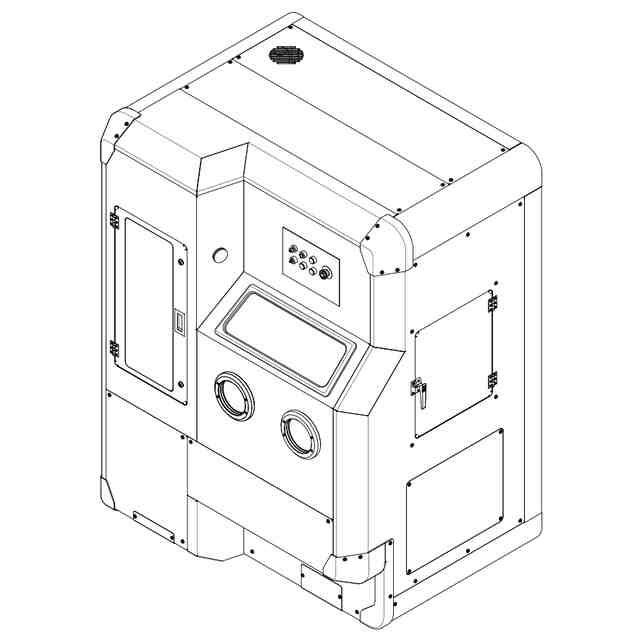

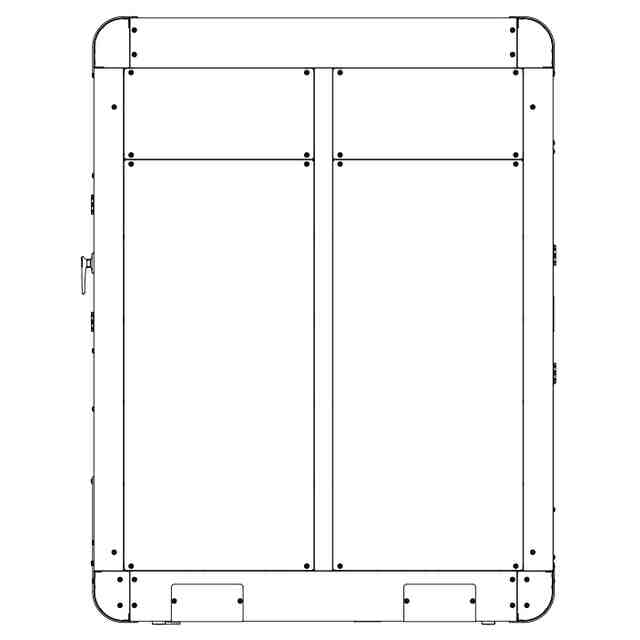

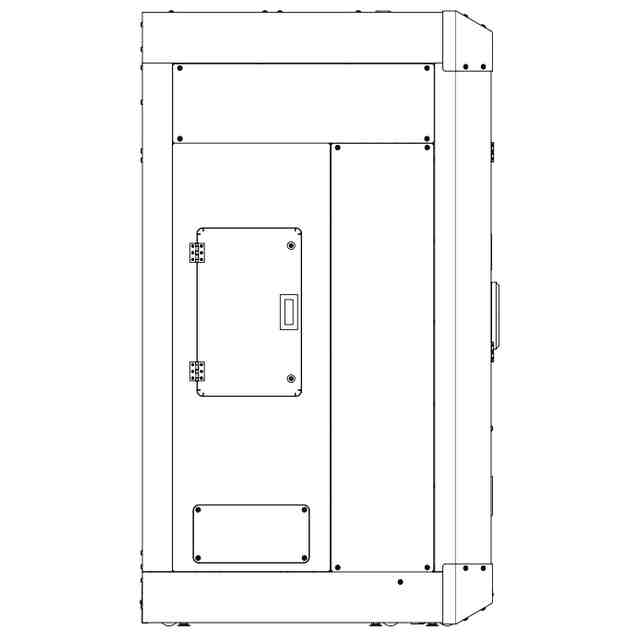

意匠の説明各図において、物品の表面に表れた細線は、立体表面の形状を特定するためのものである。「透明部分及び各部名称を示す参考正面側斜視図」において、ハッチングを施した部分は、透明である。

関連意匠
