発行日2025-04-01
公報種別意匠公報(S)
登録番号1794834
登録日2025-03-24
意匠に係る物品工作機械
意匠分類K7-100(金属加工機械、木材加工機械等)
出願番号2024026160
出願日2024-12-18
意匠権者高津伝動精機株式会社
代理人藤央弁理士法人

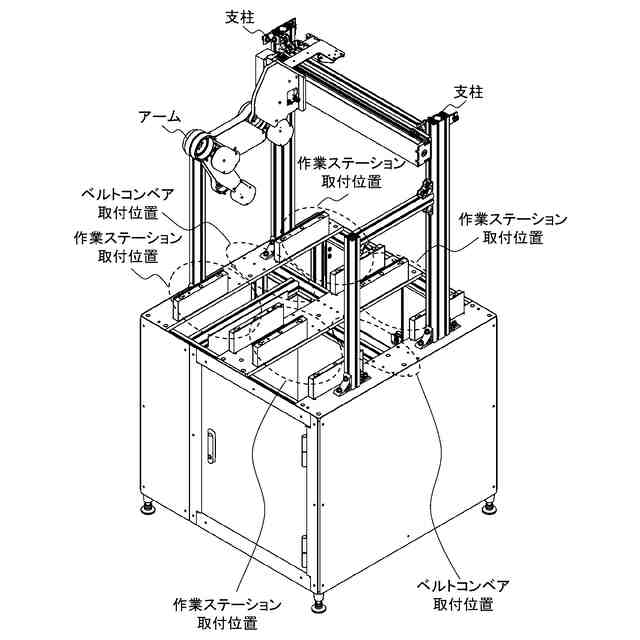

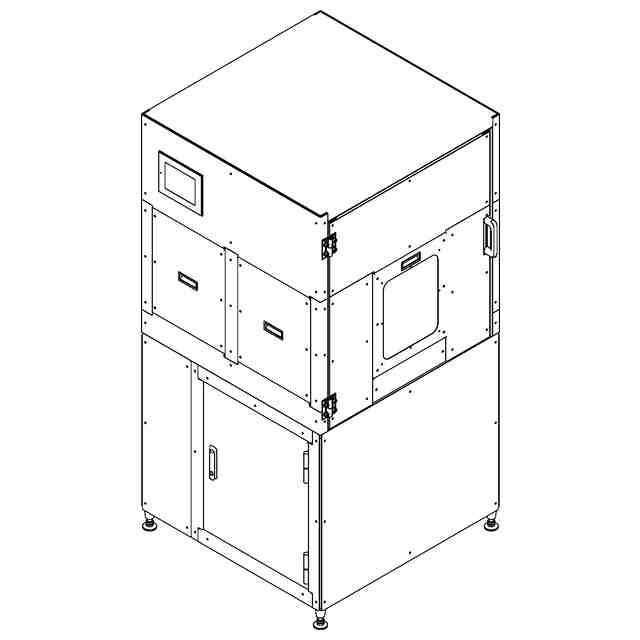

意匠に係る物品の説明本物品は、前後左右の任意の方向から搬送された作業対象物(ワーク)を取付台の4箇所に取り付け可能な作業ステーションにおいて加工し、加工された作業対象物を他の方向に搬送する。作業対象物は、作業ステーションの間に設置される搬送装置(ベルトコンベア)によって左右方向から搬送される。また、前後の作業ステーションに搬送装置を設置して、作業対象物が前後方向から搬送される。作業ステーションの上部には、2本の支柱に支えられたアームが取り付けられ、該アームの先端の把持部(ハンド)は、作業対象物をベルトコンベアと作業ステーションの間や作業ステーション間で移動する。本物品は、カバーを取り付けた状態の参考斜視図に示すように、作業者の安全を確保する観点から、本体上部に作業ステーション、支柱、及びアームを覆うカバーが取り付け可能となっている。
意匠の説明
この意匠をJ-PlatPatで参照する
