発行日2025-10-14
公報種別意匠公報(S)
登録番号1726840
登録日2022-09-29
意匠に係る物品吊り上げ器具
意匠分類K7-1900(金属加工機械、木材加工機械等)
出願番号2021025449
出願日2021-11-19
意匠権者住友金属鉱山株式会社,SUMITOMO METAL MINING CO.,LTD.
代理人個人,個人
意匠に係る物品の説明本願意匠に係る物品は、吊り上げ器具である。本願意匠に係る吊り上げ器具は、電解精製に使用されるカソードを製造するカソード仕上げ機における種板をローラーで挟んで内部応力を除去するために使用されるレベラーにおいて、上側のワークローラーおよび上側のバックアップローラーを支持する上側可動フレームによって下側のワークローラーを支持する下側可動フレームを吊り上げるために使用される器具である。本願意匠に係る吊り上げ器具は、左右対称の形状を有する一対の吊り上げ部材を有している。各吊り上げ器具は、上側可動フレームに取り付けられる取付部が一端部に形成された本体部と、この本体部の他端部において本体部の側面に立設されたフック部と、を有している。そして、一対の吊り上げ部材は、フック部同士が互いに対向するように配設されている。本願意匠に係る吊り上げ器具が以上のよう形状を有しているので、フック部同士が対向するように取付部を上側可動フレームに取り付けると、フック部を下側可動フレームに係合させることができる(使用状態を示す参考図1、3参照)。その状態で上側可動フレームを上方に移動させると、本願意匠に係る吊り上げ器具によって下側可動フレームを上側可動フレームに吊り下げた状態で、下側可動フレームを上側可動フレームとともに上昇させることができる(使用状態を示す参考図2、4参照)。

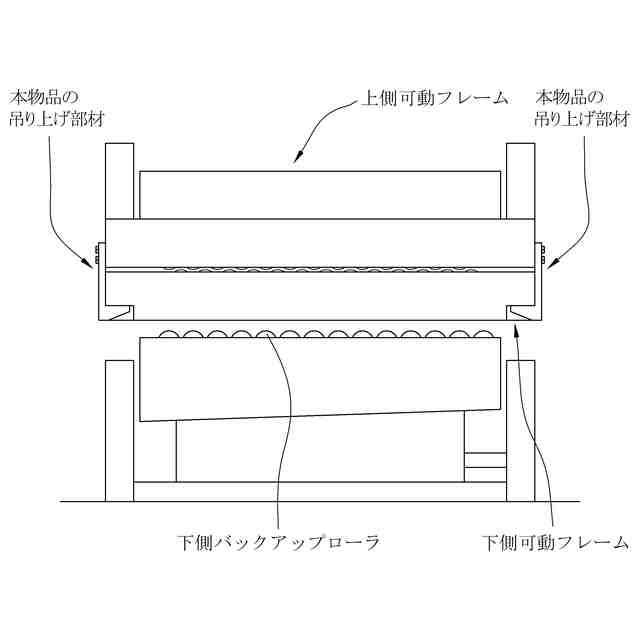

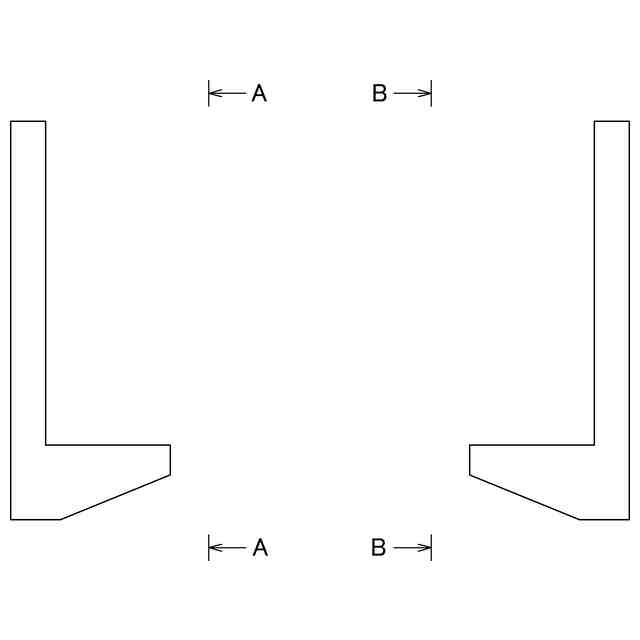

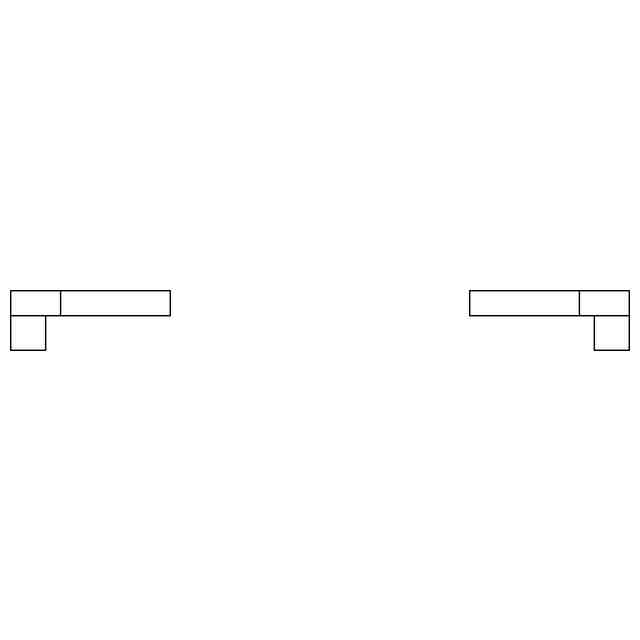

意匠の説明左側の吊り上げ部材をA-A線から見た側面図は、正面図のA-A線から左側部品を見た側面図である。右側の吊り上げ部材をB-B線から見た側面図は、正面図のB-B線から右側部品を見た側面図である。使用状態を示す参考図1、3は、レベラーの上側可動フレームに本願意匠に係る吊り上げ器具を取り付けた状態の概略説明図である。使用状態を示す参考図2、4は、下側可動フレームを上側可動フレームとともに上昇させた状態の概略説明図である。
