発行日2025-11-05
公報種別意匠公報(S)
登録番号1728628
登録日2022-10-21
意匠に係る物品軸受組立治具
意匠分類K9-1190(産業用機械器具汎用部品及び付属品)
出願番号2021027825
出願日2021-12-17
意匠権者住友金属鉱山株式会社,SUMITOMO METAL MINING CO.,LTD.
代理人個人

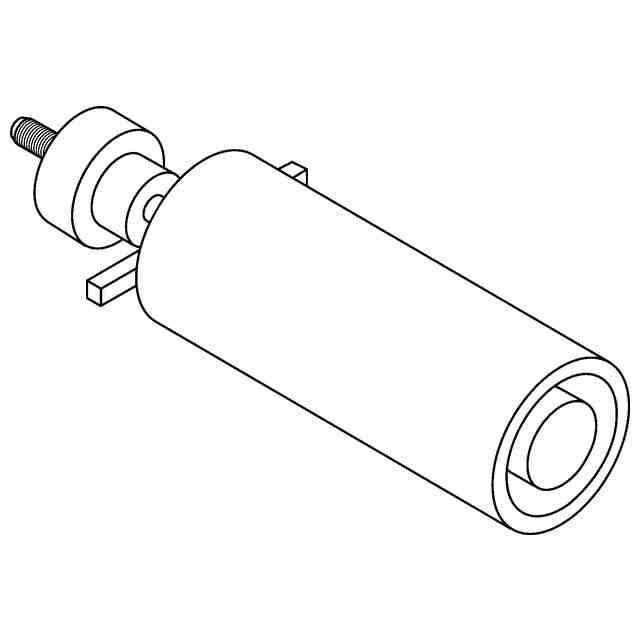

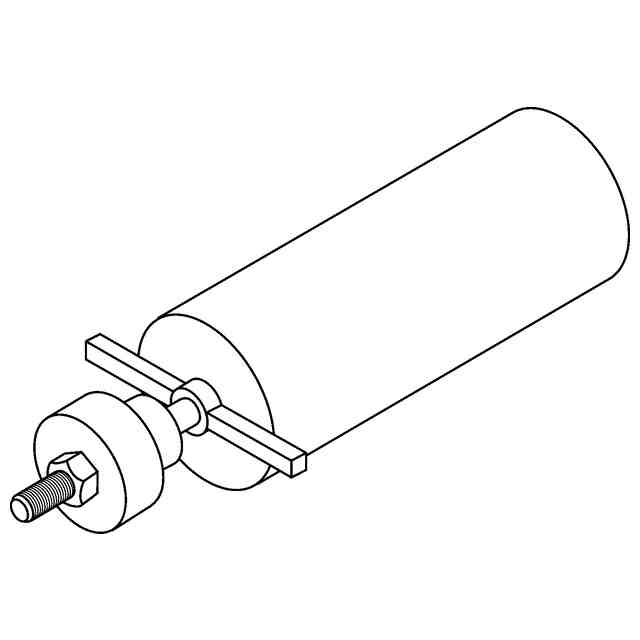

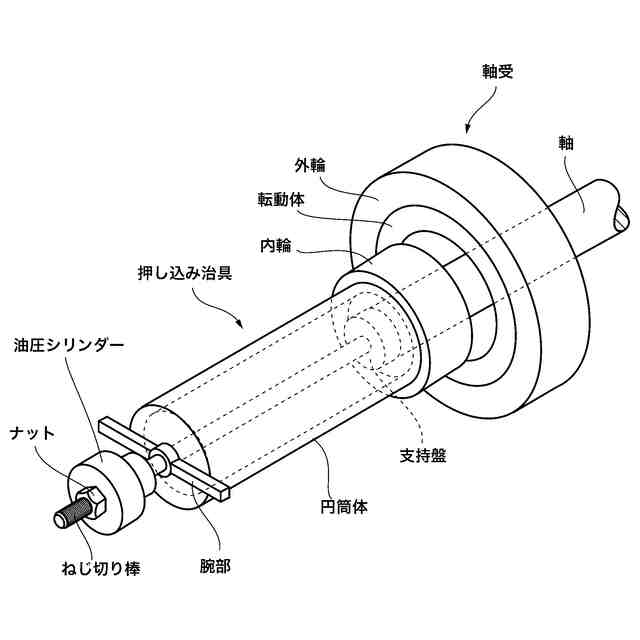

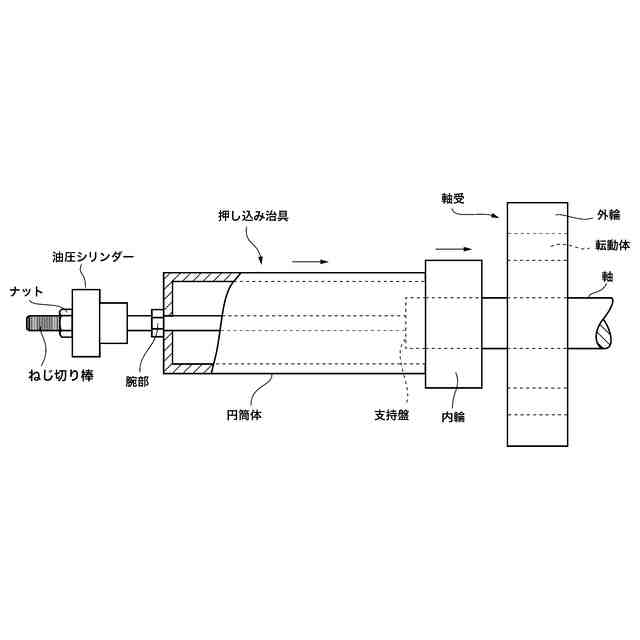

意匠に係る物品の説明本物品は、特に大型で外輪、内輪および転動体からなる軸受の組立治具であって、その使用状態を参考図と参考正面図に示すように、内輪を押圧する円筒体からなる押し込み治具と、押し込み治具の中心部に挿通されて先端部が支持盤を介して軸に当接する長尺のねじ切り棒と、ねじ切り棒に取付けられた押し込み治具押圧用腕部と、ねじ切り棒を押圧する円筒状の油圧シリンダーと、油圧シリンダー底部に固着したナットとから構成され、油圧シリンダーを作動させることにより押し込み治具を介して内輪を軸受内に押し込んで軸受を組立てる方式となしたものである。

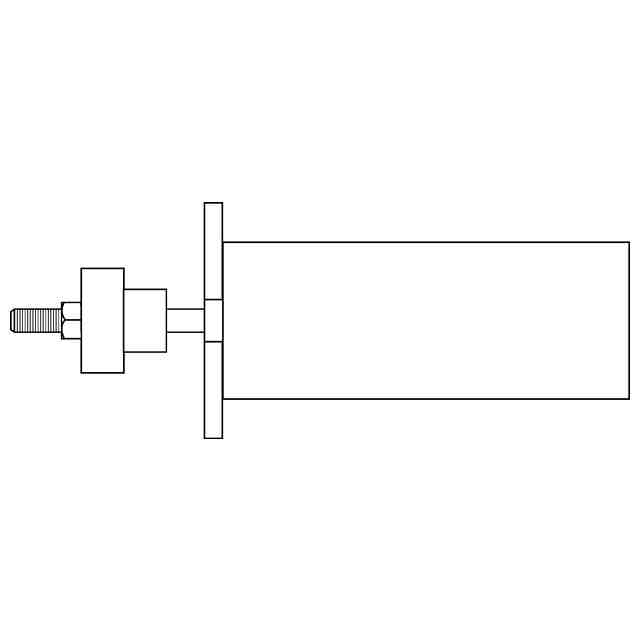

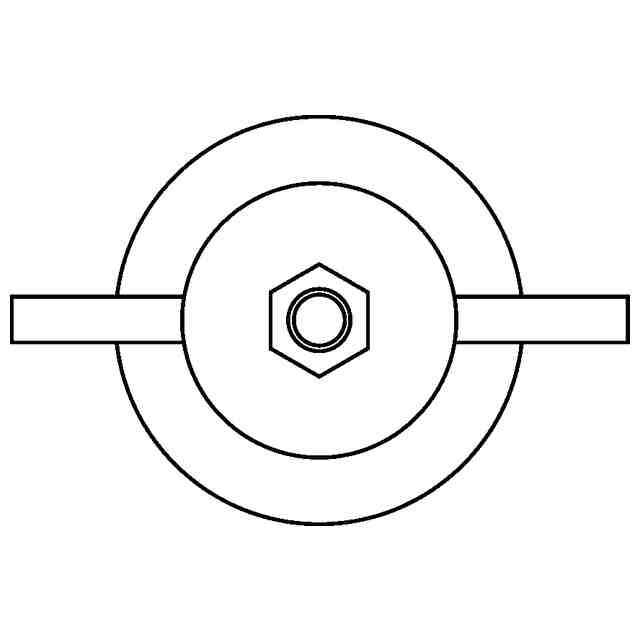

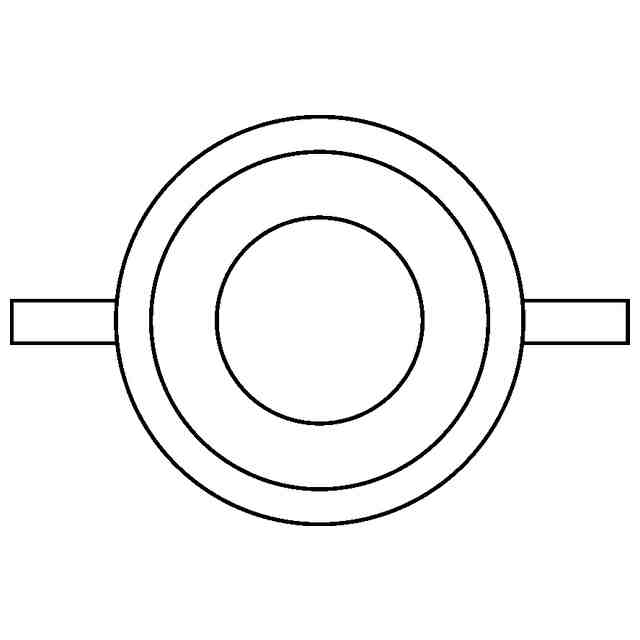

意匠の説明背面図は正面図左右対称にあらわれ、底面図は平面図と同一にあらわれる。
