発行日2025-10-01
公報種別意匠公報(S)
登録番号1725665
登録日2022-09-15
意匠に係る物品スプレーノズル固定用治具
意匠分類K6-13(化学機械器具)
出願番号2022007046
出願日2022-03-31
意匠権者住友金属鉱山株式会社,SUMITOMO METAL MINING CO.,LTD.
代理人弁理士法人貴和特許事務所

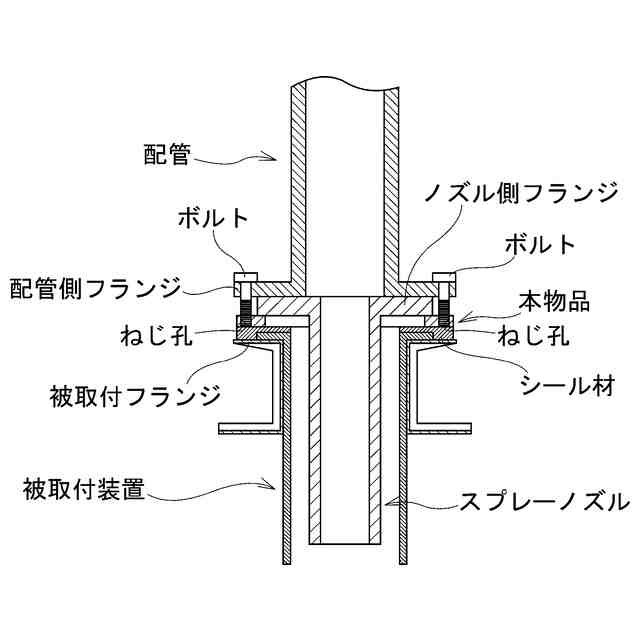

意匠に係る物品の説明本物品は、洗浄塔などの被取付装置に配管を固定するとともに、溶液を突出するためのスプレーノズルを配管に取付固定するためのスプレーノズル固定用治具である。本物品を使用して、スプレーノズルを被取付装置と配管との間に取付固定する場合には、「使用状態を示す参考断面図1」および「使用状態を示す参考断面図2」に示すように、本物品と、管の配管側フランジとの間にスプレーノズルのノズル側フランジを挟持した状態で、配管側フランジに備えられた通孔を挿通したボルトを、本物品のねじ孔に螺合する。また、本物品のねじ軸を被取付装置の被取付フランジに備えられた通孔に挿通し、該ねじ軸にナットを螺合しさらに締め付ける。なお、本物品と被取付フランジとの間にシール材を挟持することにより、被取付フランジへの酸性溶液の付着を防止することもできる。

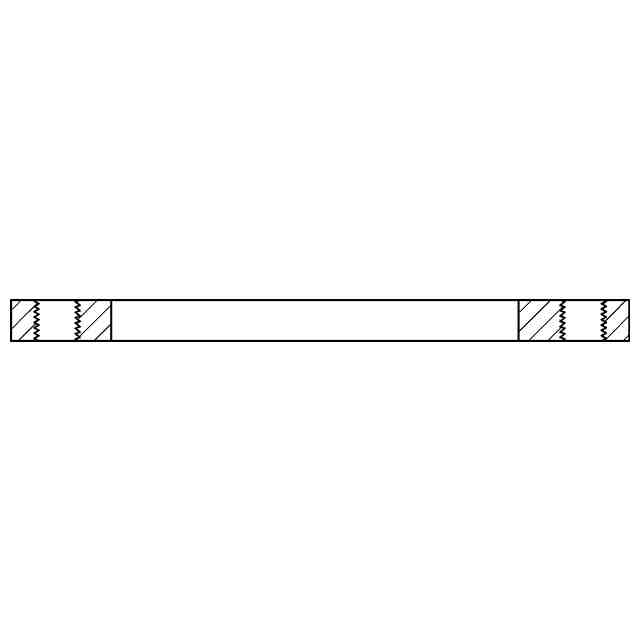

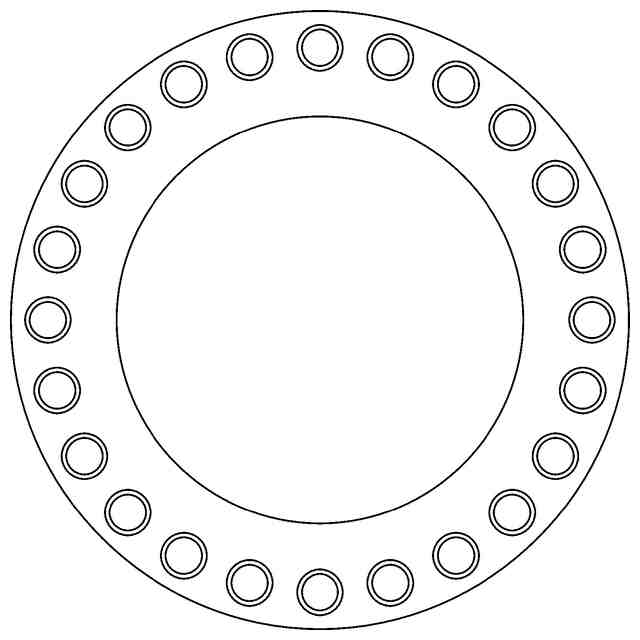

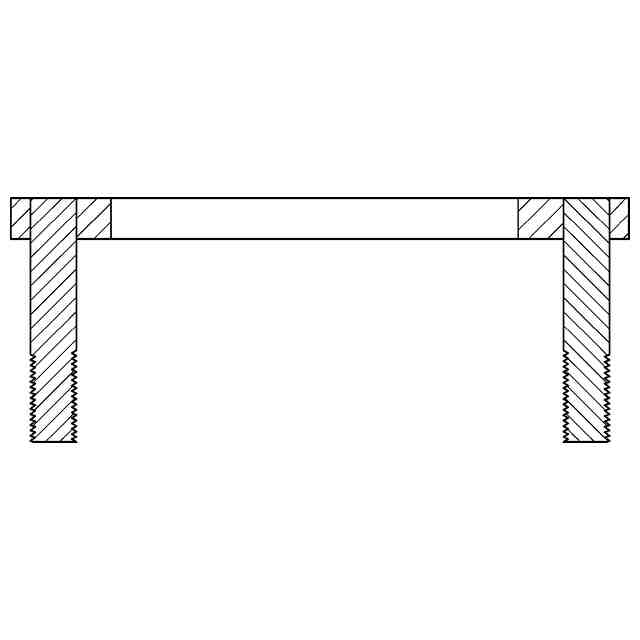

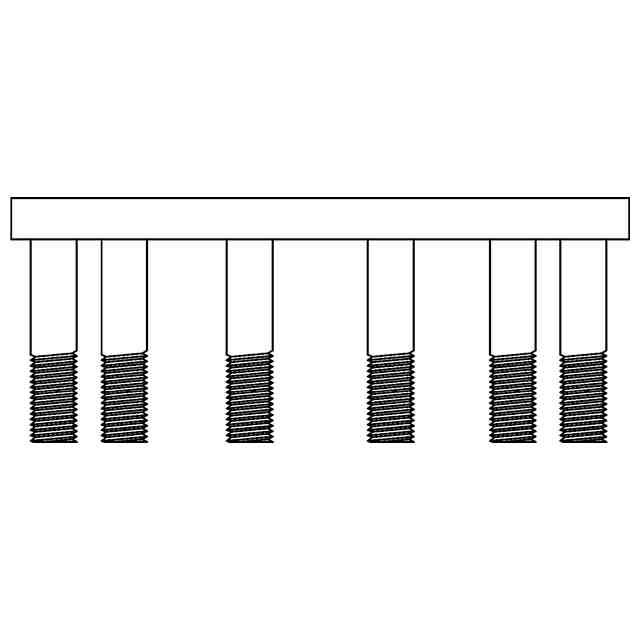

意匠の説明「背面図」、「左側面図」、および「右側面図」は、「正面図」と同一に表れるので省略する。
