発行日2025-11-11
公報種別意匠公報(S)
登録番号1728945
登録日2022-10-25
意匠に係る物品架台付電気蒸発缶
意匠分類K6-00(化学機械器具)
出願番号2022004189
出願日2022-03-02
意匠権者住友金属鉱山株式会社,SUMITOMO METAL MINING CO.,LTD.
代理人個人,個人,個人
意匠に係る物品の説明本物品は、溶液から溶媒を蒸発させて濃縮を行う電気蒸発缶であって、主に硫酸の濃縮に使用され、放熱効率を向上させるための架台部を有することを特徴とするものである。本物品は、電気蒸発缶本体部と架台部から成り、架台部の放熱効果によって、電気蒸発缶本体部の金属膨張や収縮作用による劣化や亀裂の発生を防止することができ、架台部上面の4か所に設けられた突起によって電気蒸発缶本体部のずれを防止できるものである。本物品は、架台部を構成する部材の底面に設けられたボルト穴にボルトをはめて場面に固定される。意匠登録を受けようとする部分は、主に架台部の部分である。

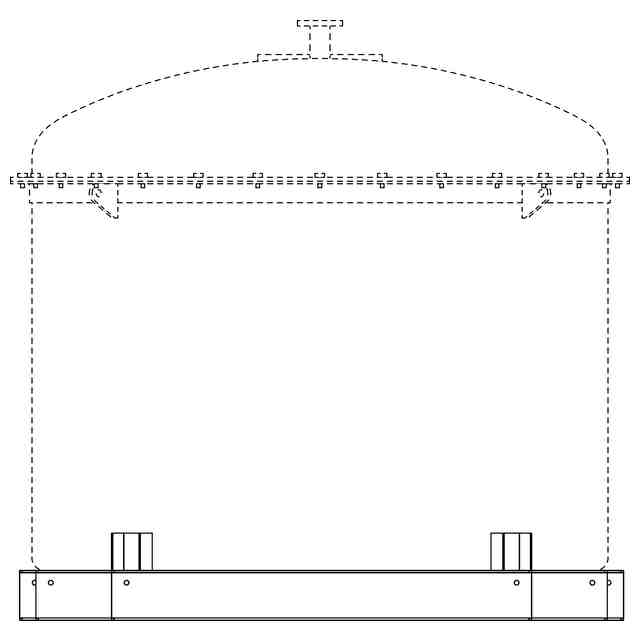

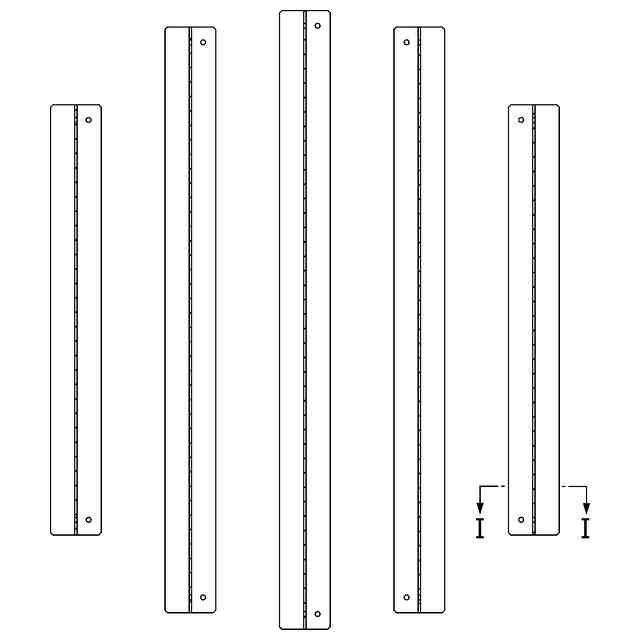

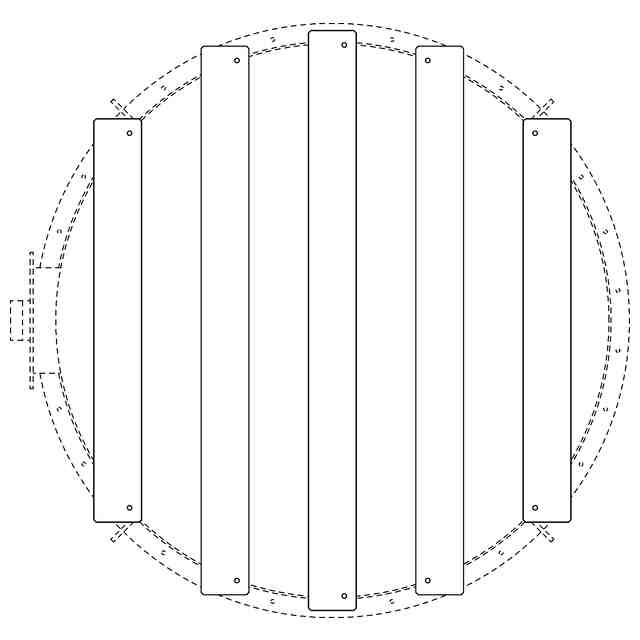

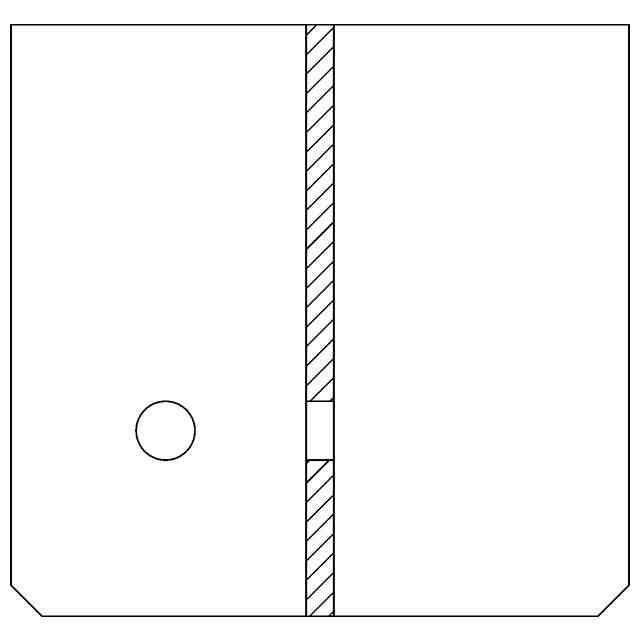

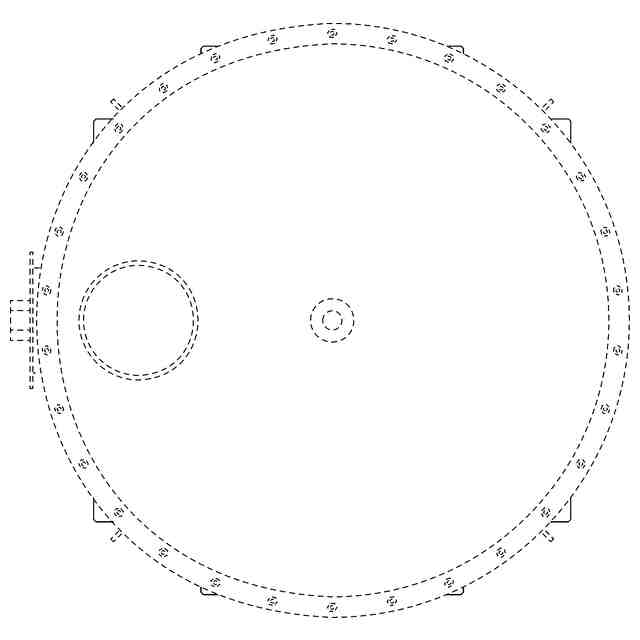

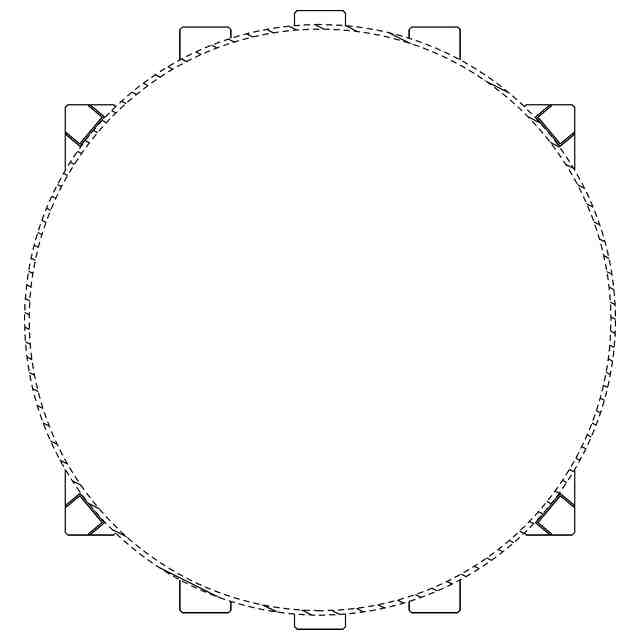

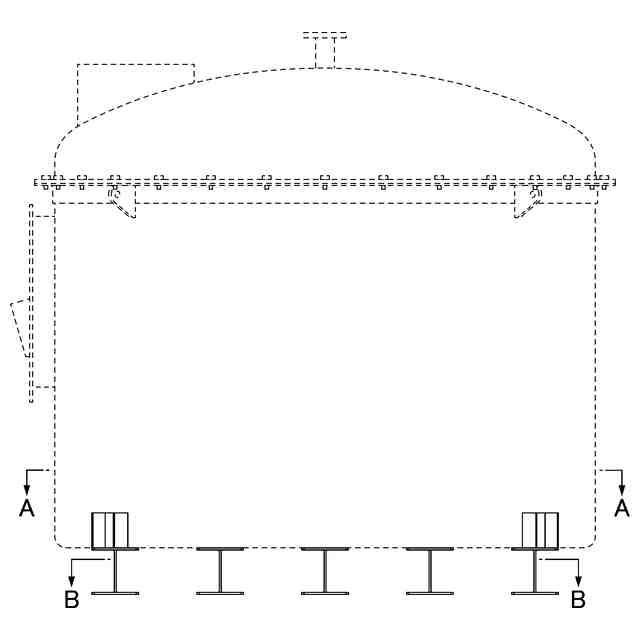

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。「A-A線断面図」、「B-B線断面図」及び「I-I部分拡大図」を含めて意匠登録を受けようとする部分を特定している。背面図は、正面図と対称に表れるため省略する。
この意匠をJ-PlatPat（特許庁公式サイト）で参照する
