発行日2025-09-18
公報種別意匠公報(S)
登録番号1808731
登録日2025-09-09
意匠に係る物品側溝天端及び蓋の保護カバー
意匠分類L2-41900(土木構造物及び土木用品)
出願番号2025007183
出願日2025-04-09
意匠権者住友金属鉱山株式会社,SUMITOMO METAL MINING CO.,LTD.
代理人個人,個人,個人

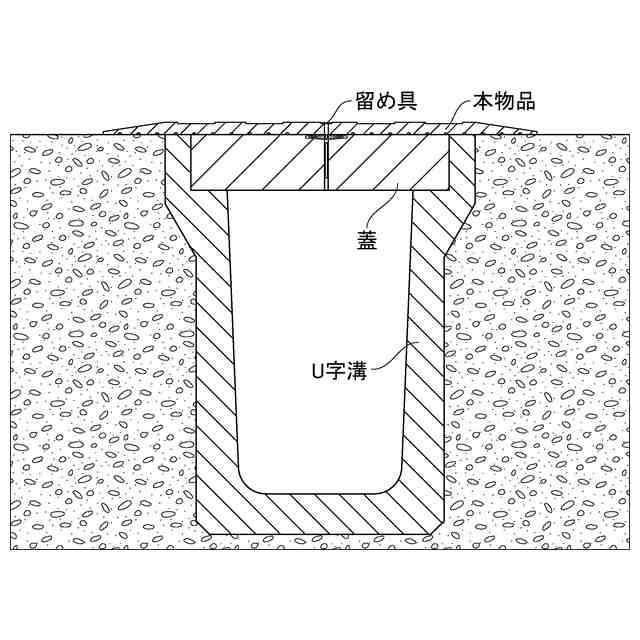

意匠に係る物品の説明本物品は、側溝(U字溝)の天端及び蓋の破損を防止する保護カバーであって、「使用状態を示す参考図」に示すとおり、U字溝と舗装面の接続部を覆うように設置され、平面視において略中央に設けられた小円孔に留め具を挿通してU字溝の蓋に固定される。

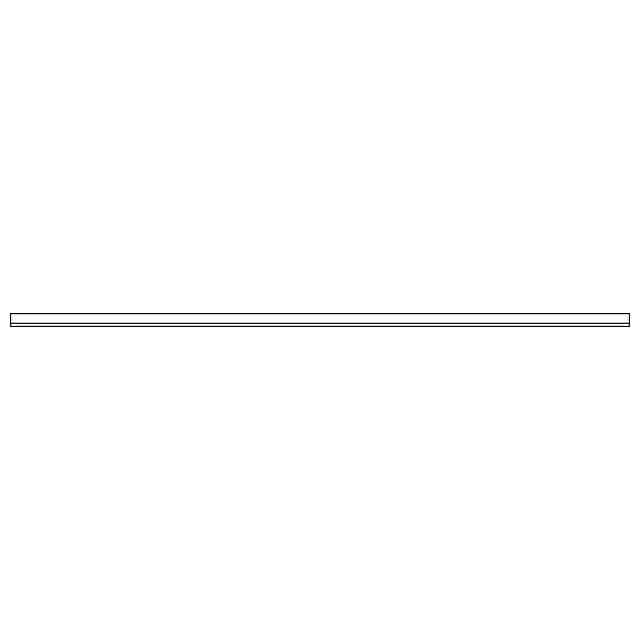

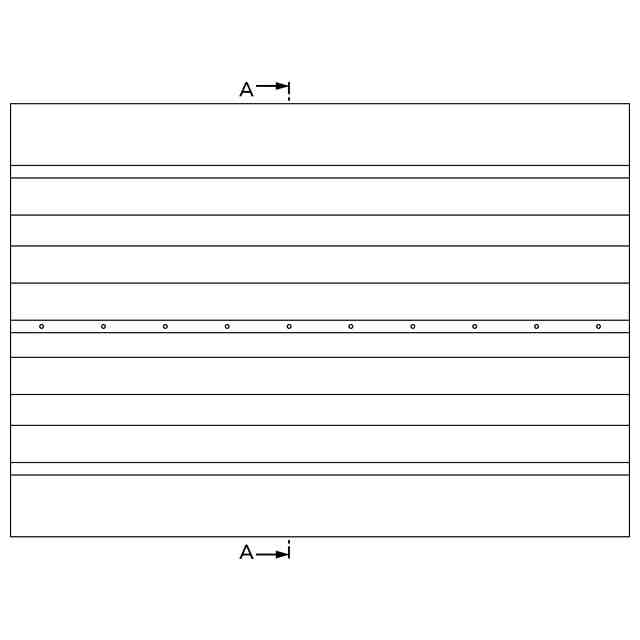

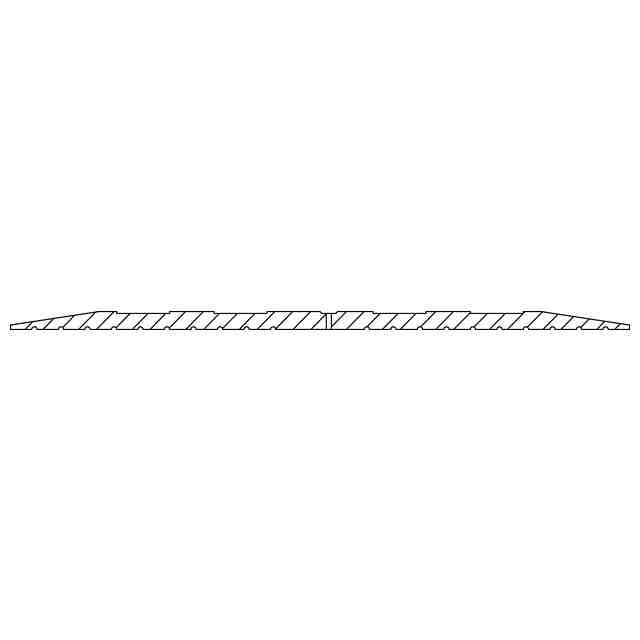

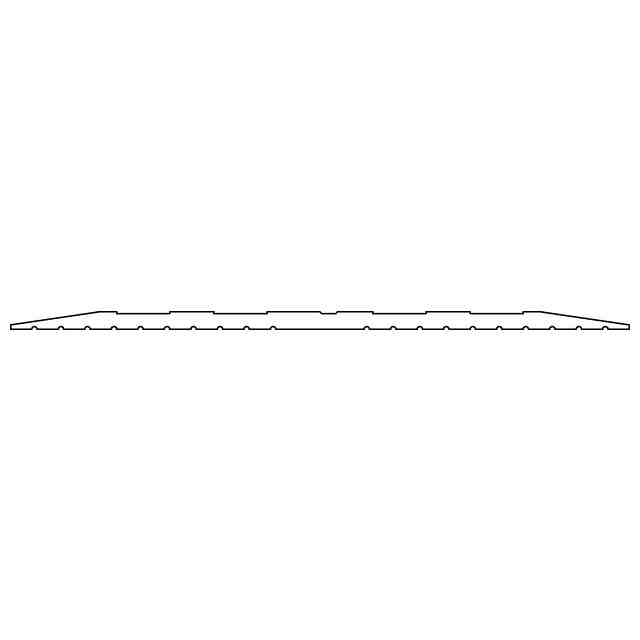

意匠の説明「背面図」は「正面図」と、「右側面図」は「左側面図」とそれぞれ対称に表れるため省略する。「A-A線拡大断面図」は、反時計回りに90°回転して表している。この意匠は、正面図において左右にのみ連続する。
この意匠をJ-PlatPat（特許庁公式サイト）で参照する
