意匠ウォッチ

発行日2025-04-10
公報種別意匠公報(S)
登録番号1795835
登録日2025-04-02
意匠に係る物品排水具
意匠分類L2-4100(土木構造物及び土木用品)
出願番号2024025742
出願日2022-11-28
意匠権者株式会社サンゲツ
代理人個人,個人

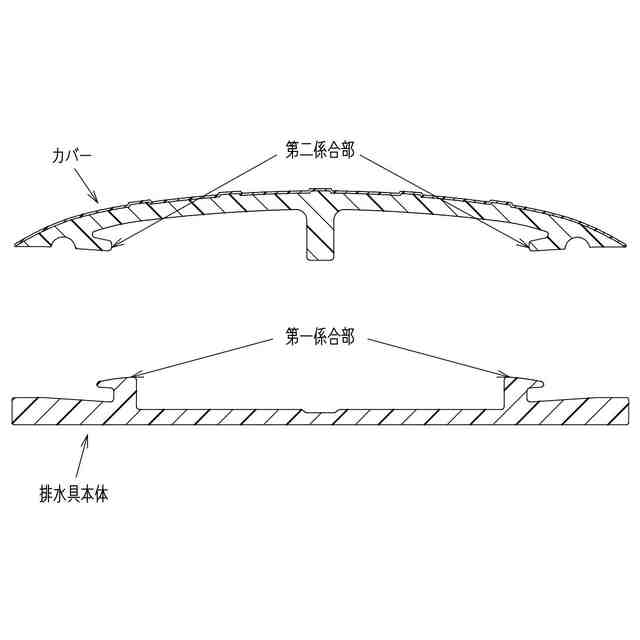

意匠に係る物品の説明この意匠に係る物品は排水具であって、使用状態を示す参考図に示すように、エアコンや給湯器等から排出される排水をベランダや廊下の排水溝等に導くためのものである。本物品は、排水具本体及びカバーから構成され、排水具本体の一対の第一係合部に対して、カバーの一対の第二係合部を外嵌めにより係合することができる。これにより、容易にカバーの係脱作業を行うことができる。

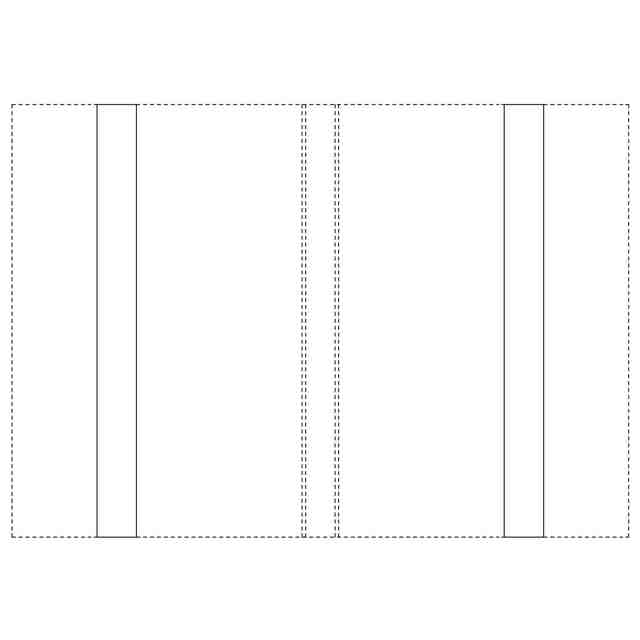

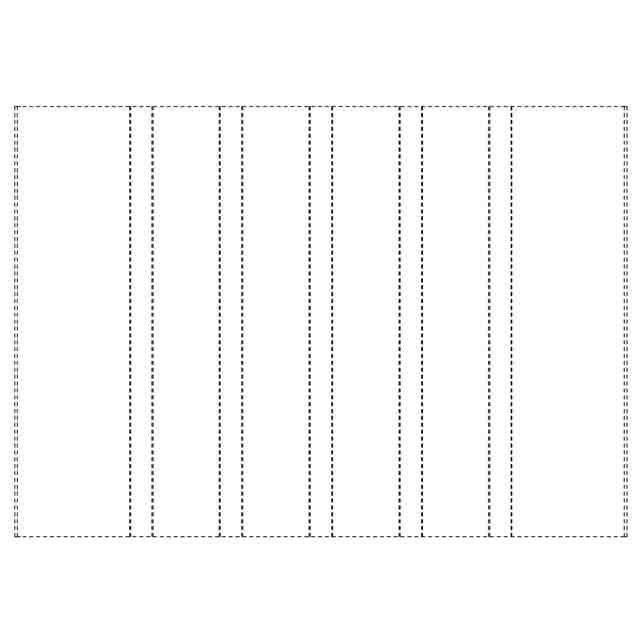

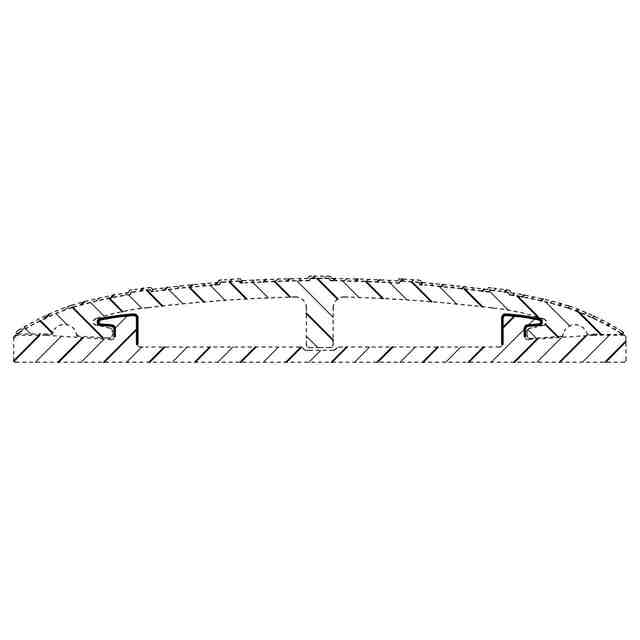

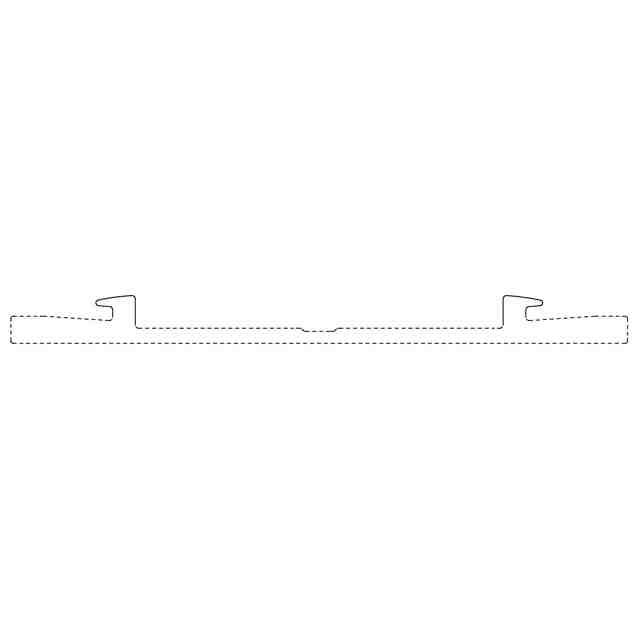

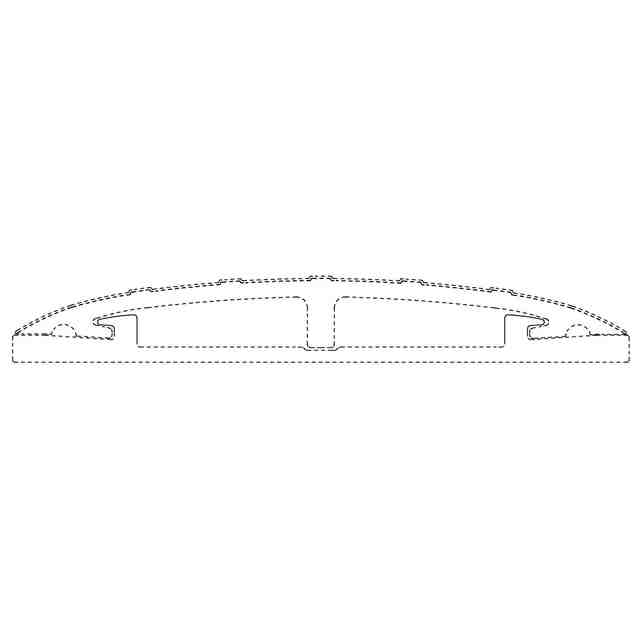

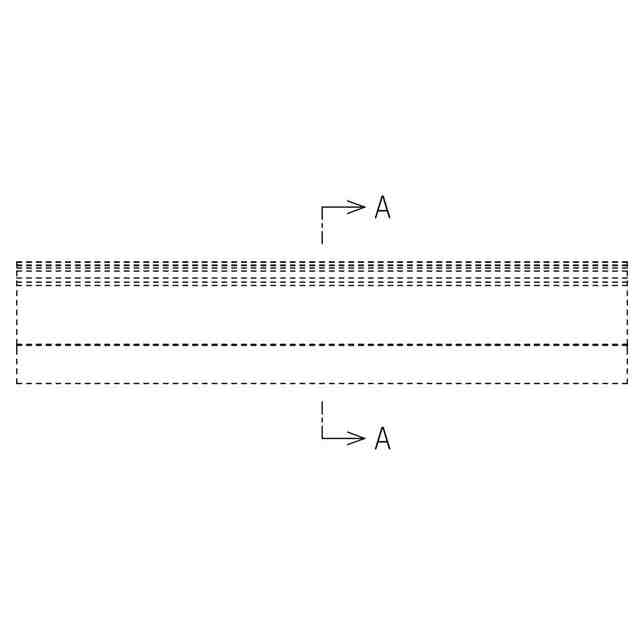

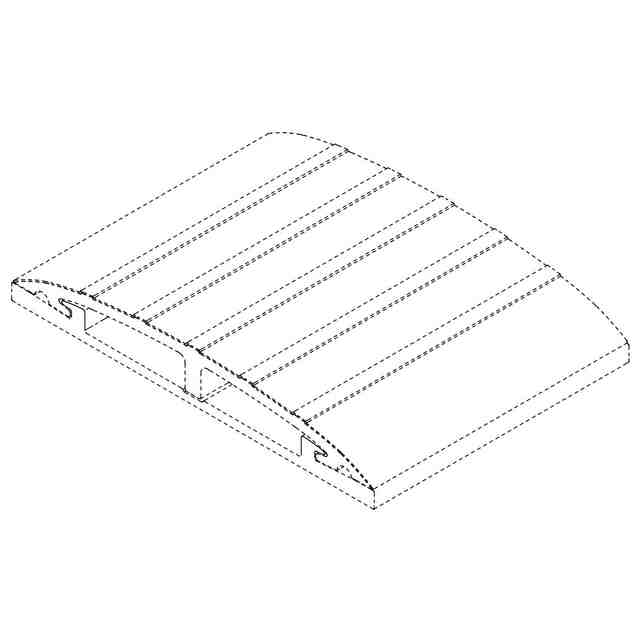

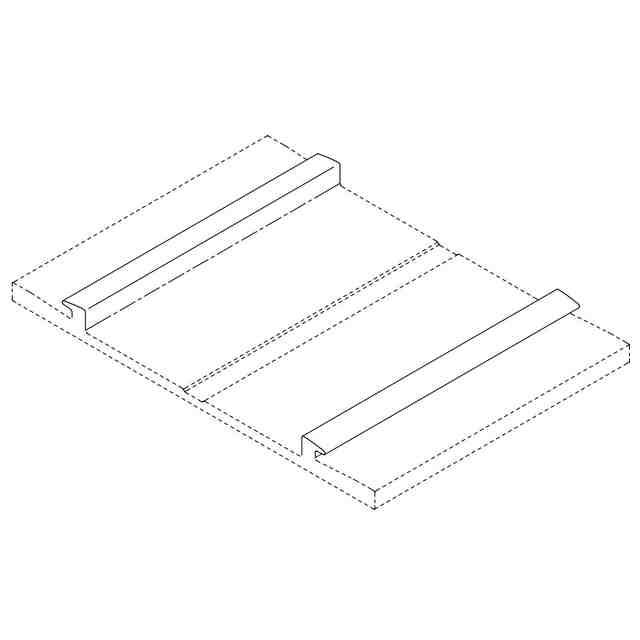

意匠の説明各斜視図に表れる途切れた線は、立体表面の形状を表すためのものである。背面図は正面図と、左側面図は右側面図と、排水具本体の背面図は排水具本体の正面図と同一に表れるため、省略する。底面図は、意匠登録を受けようとする部分が表れないため省略する。意匠登録を受けようとする部分を実線で、それ以外の部分を破線で表した。一点鎖線は、登録を受けようとする部分とそれ以外の部分の境界のみを表している。この意匠は、平面図において上下に連続するものである。意匠登録を受けようとする部分を示す排水具本体の参考斜視図において、薄墨を施した部分は登録を受けようとする部分である。意匠登録を受けようとする部分は、排水具本体に設けられた一対の第一係合部であり、機能的及び形態的一体性を有している。

関連意匠
