発行日2025-10-01
公報種別意匠公報(S)
登録番号1725664
登録日2022-09-15
意匠に係る物品給液用オーバーフローの分配槽
意匠分類K6-129(化学機械器具)
出願番号2022004420
出願日2022-03-04
意匠権者住友金属鉱山株式会社,SUMITOMO METAL MINING CO.,LTD.
代理人個人,個人,個人

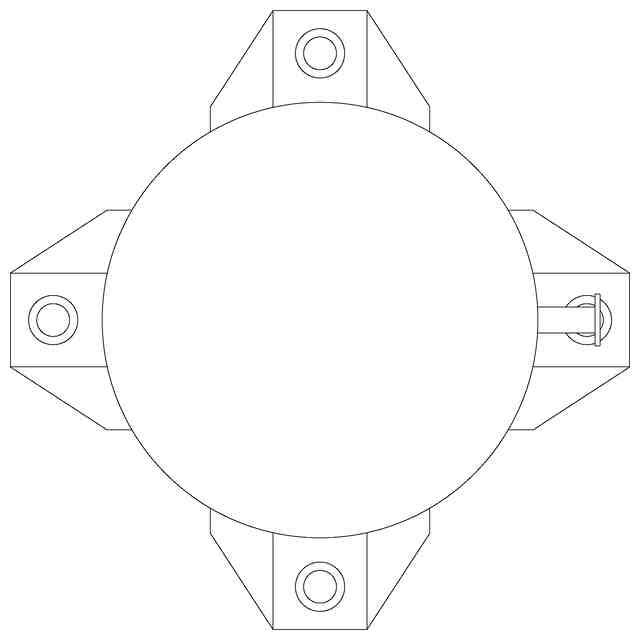

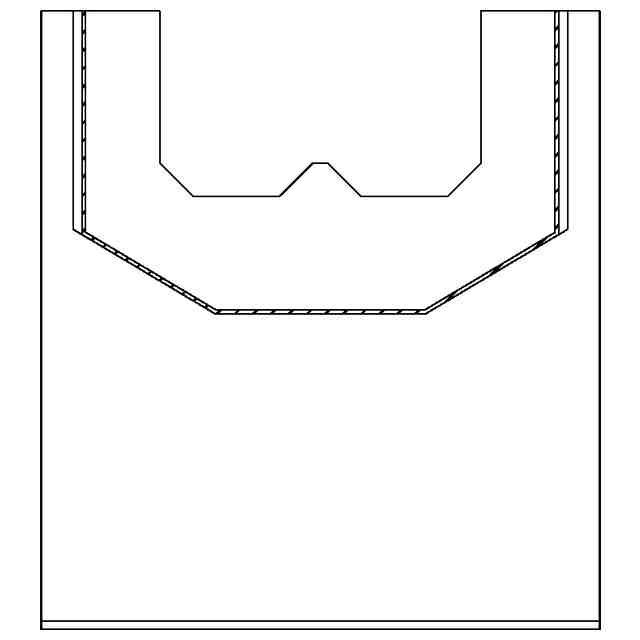

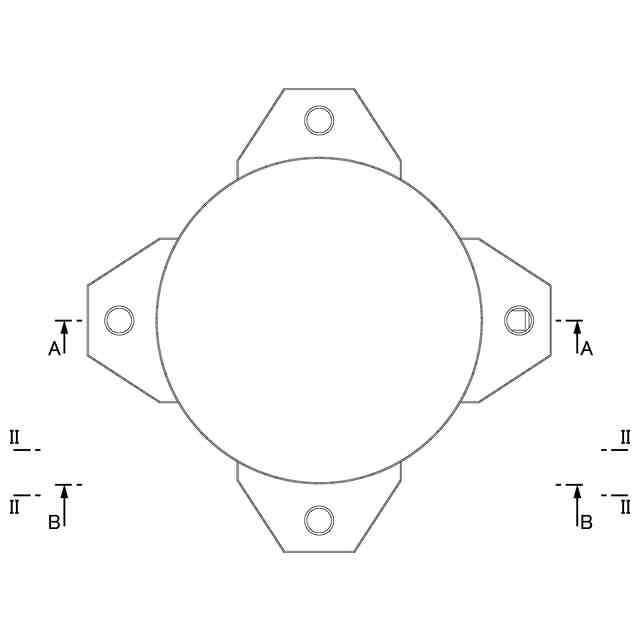

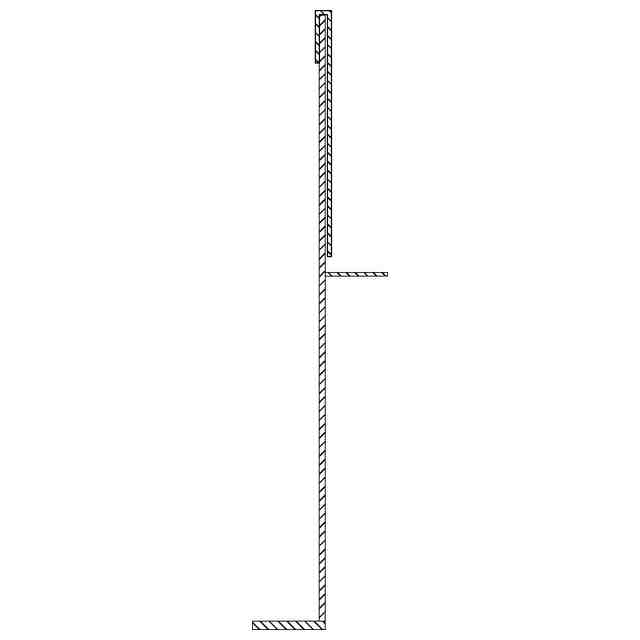

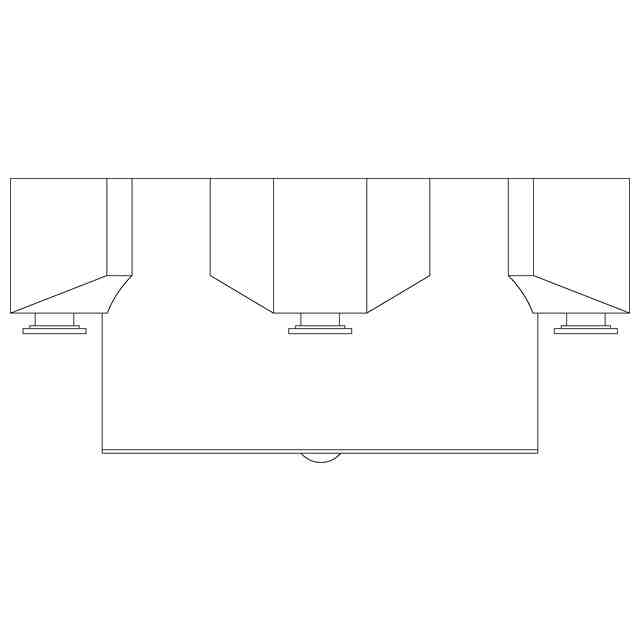

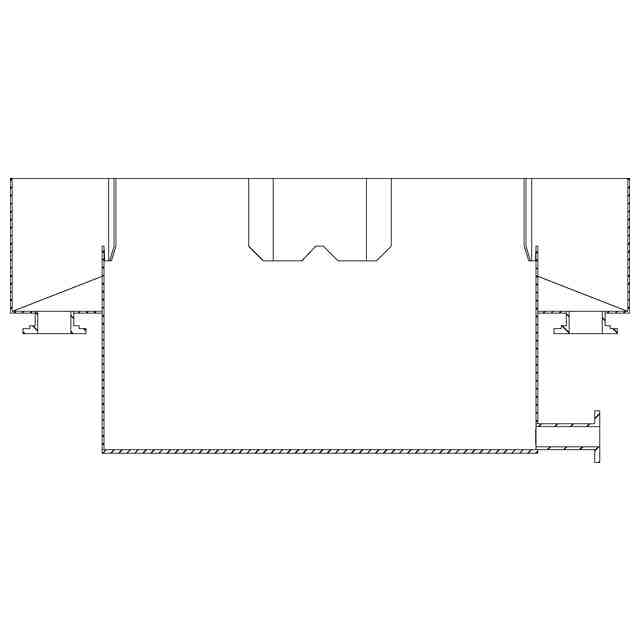

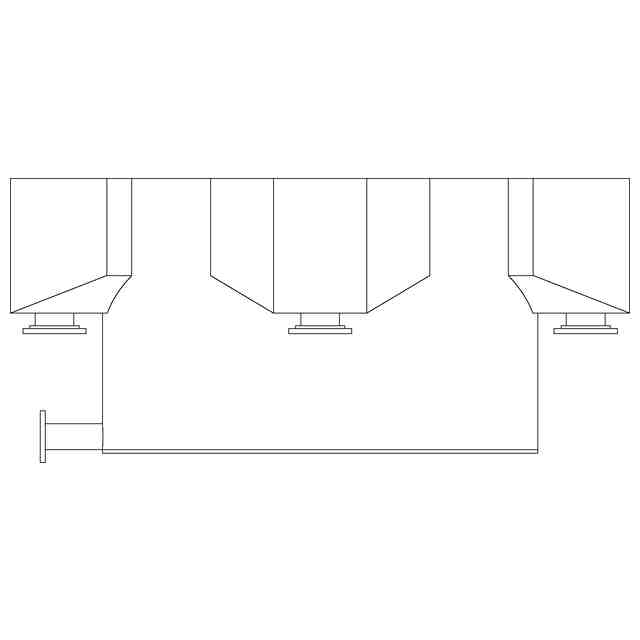

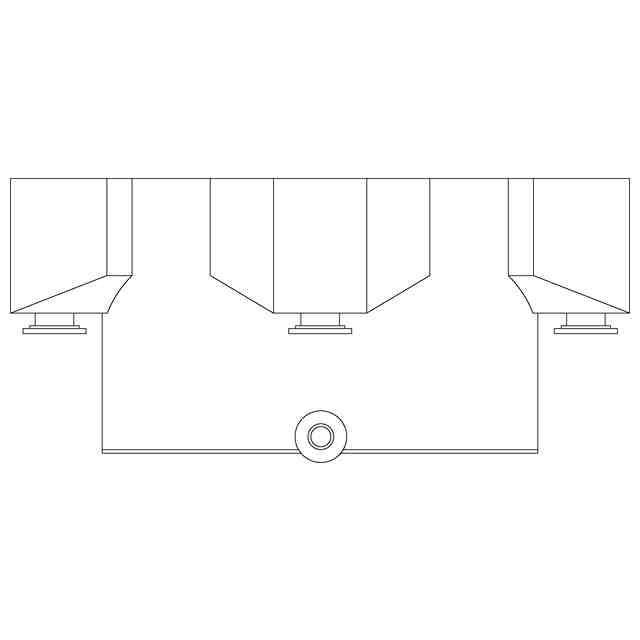

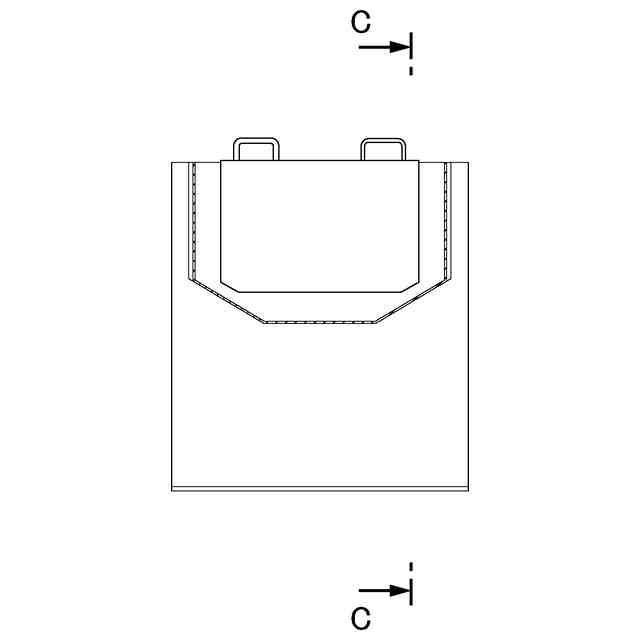

意匠に係る物品の説明本物品は、クロマイトの分離回収工程において、含クロマイトスラリーからクロマイトを分離する複数の分離装置に対して、スラリーを均等に分配して供給する槽である。詳しくは、側周面の4箇所にオーバーフローノズルを取り付けた槽であって、スラリーからクロマイトを分離する複数の分離装置に対して、オーバーフローノズルからスラリーの液量を均等に分配して供給することができるものである。本物品は、「使用状態を示すI-I及びII-II部分のB-B線参考断面図」に示すとおり、次工程にトラブルが発生した場合には、当該部のオーバーフローノズルに仕切板を取り付けて閉止することにより、その他のオーバーフローノズルに均等に液量を分配する事が可能である。本物品は、脚部を取付けて設置されるものである。

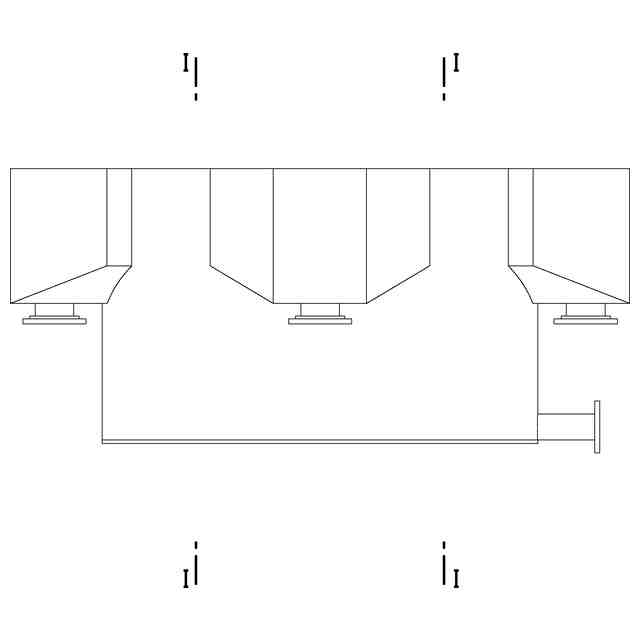

意匠の説明本物品の大きさは、正面図において横の長さが、約2,720mm程度である。
この意匠をJ-PlatPat（特許庁公式サイト）で参照する
