発行日2025-04-16
公報種別意匠公報(S)
登録番号1796363
登録日2025-04-08
意匠に係る物品磁歪材料の固定具
意匠分類H1-4390(基本的電気素子)
出願番号2024025225
出願日2024-12-05
意匠権者住友金属鉱山株式会社,SUMITOMO METAL MINING CO.,LTD.
代理人個人,個人

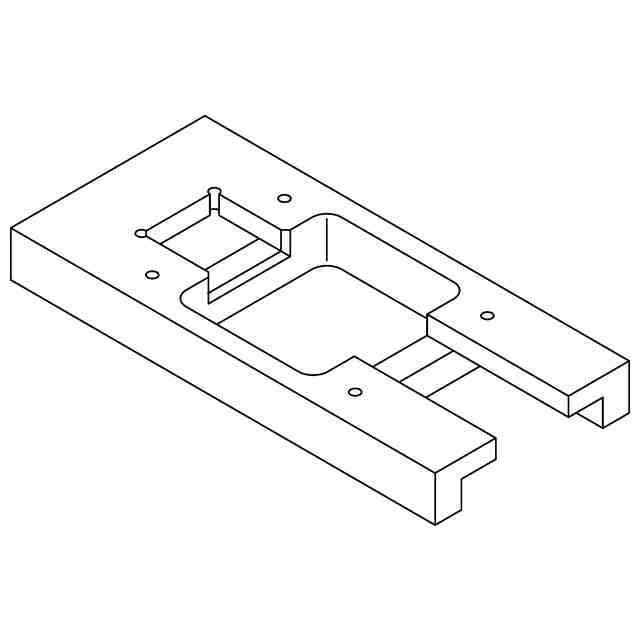

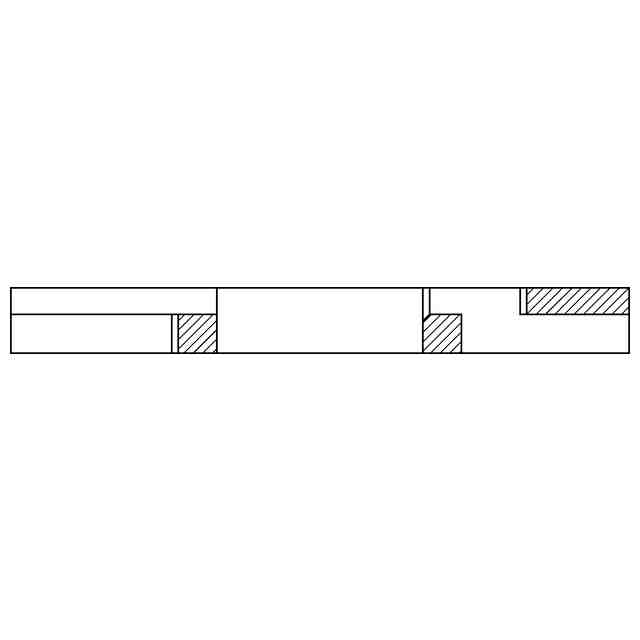

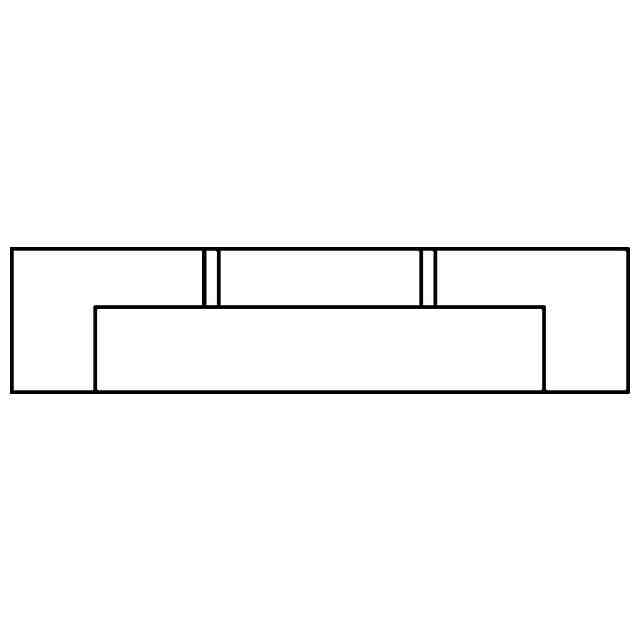

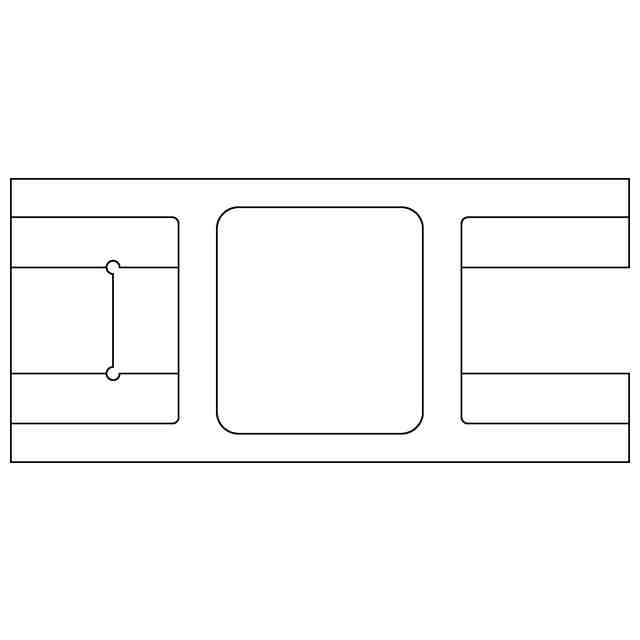

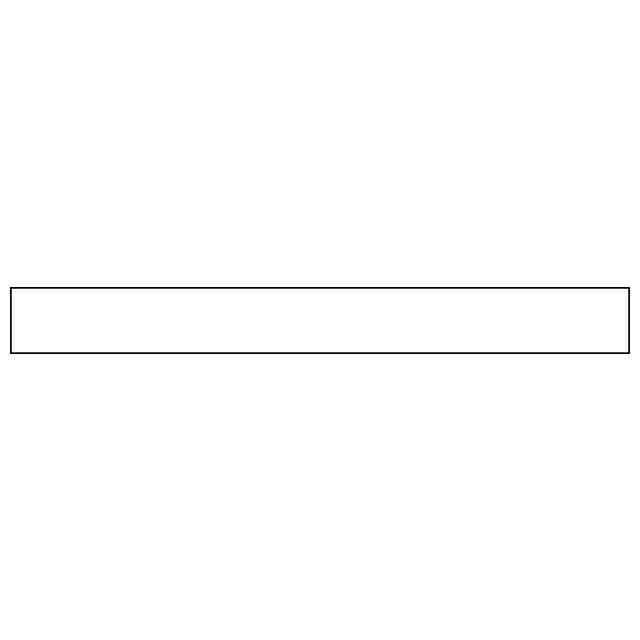

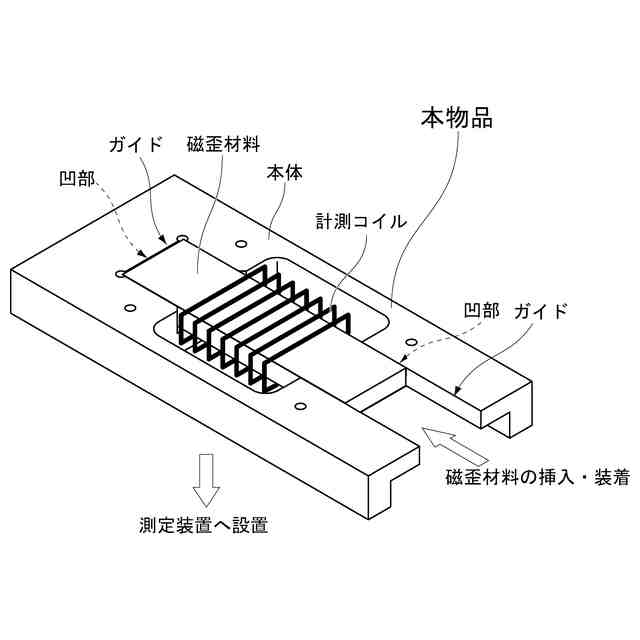

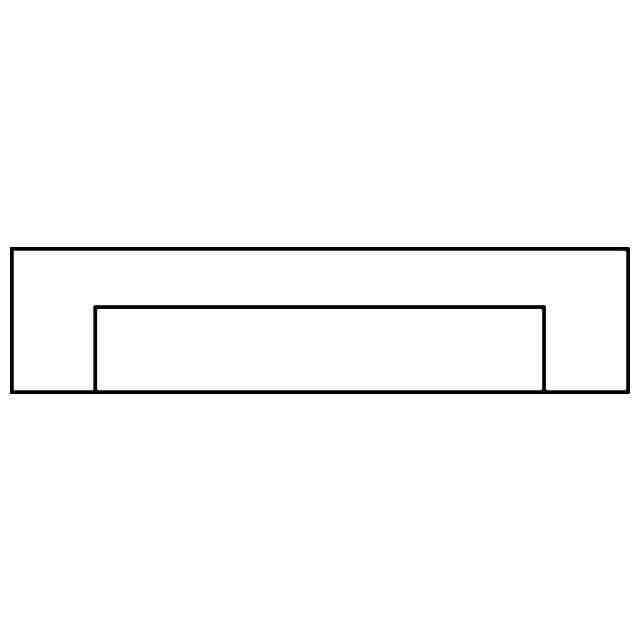

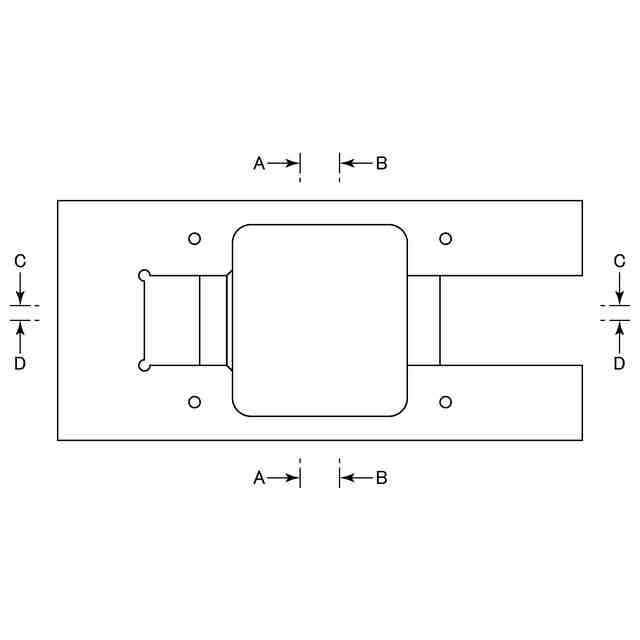

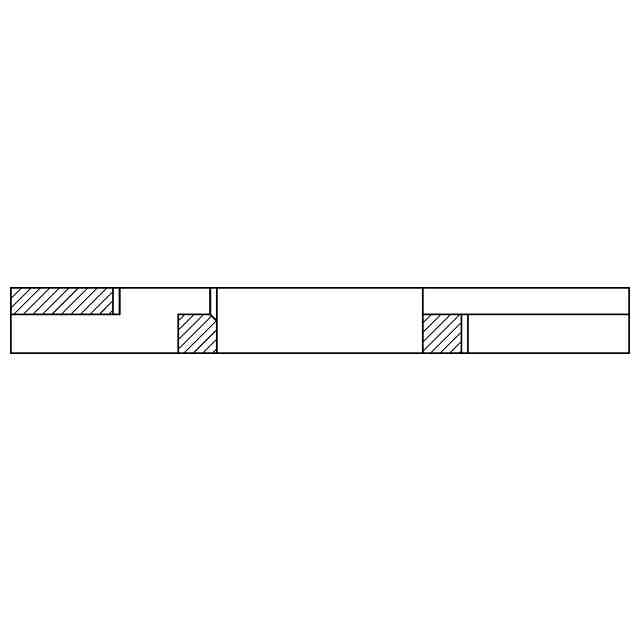

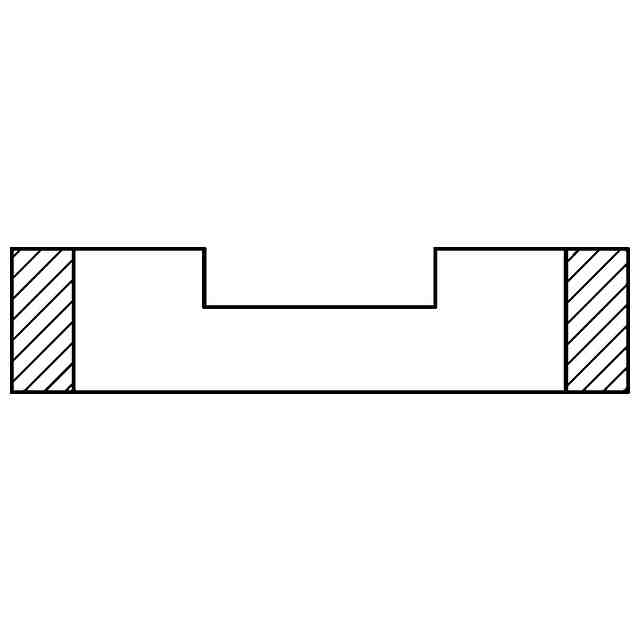

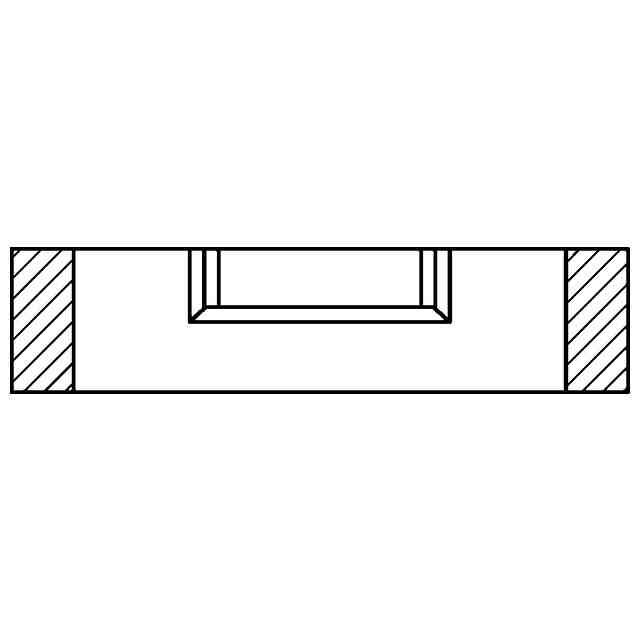

意匠に係る物品の説明本意匠に係る物品は、磁歪材料を固定する固定具である。「使用状態を示す参考図」に示すように、本物品には磁歪材料が装着される。「使用状態を示す参考図」に示すように、磁歪材料が装着された本物品は、磁歪材料の特性測定装置に装着され、磁歪材料の特性測定装置における、測定対象の磁歪材料の設置位置が固定される。本物品は、図面に示すように、装着する磁歪材料に対する正面背面方向及び左方向にガイドを設けており、ガイドに沿って磁歪材料を挿入することで磁歪材料を設置する位置を固定する。本物品は磁歪材料特性測定用の治具に組み込むことができる。「使用状態を示す参考図」に示すように、本物品の本体の中心部分に設けられる穴は計測用コイルの設置部にあたり、中心部分の穴の左右方向の両隣に設けられる凹部は磁歪材料の設置部となる。本物品は磁性を持たず、磁歪材料特性測定に影響を及ぼさない。
意匠の説明本物品は、左右方向の長さが例えば約20mm～200mm程度である。
この意匠をJ-PlatPat（特許庁公式サイト）で参照する
