公開番号2025160056
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024063052
出願日2024-04-09
発明の名称ガスバーナ、およびガスバーナを搭載した加熱調理器
出願人リンナイ株式会社
代理人個人,個人
主分類F23D 14/06 20060101AFI20251015BHJP(燃焼装置;燃焼方法)
要約【課題】ガスバーナの火炎検知手段による火炎の検知を安定化させる。

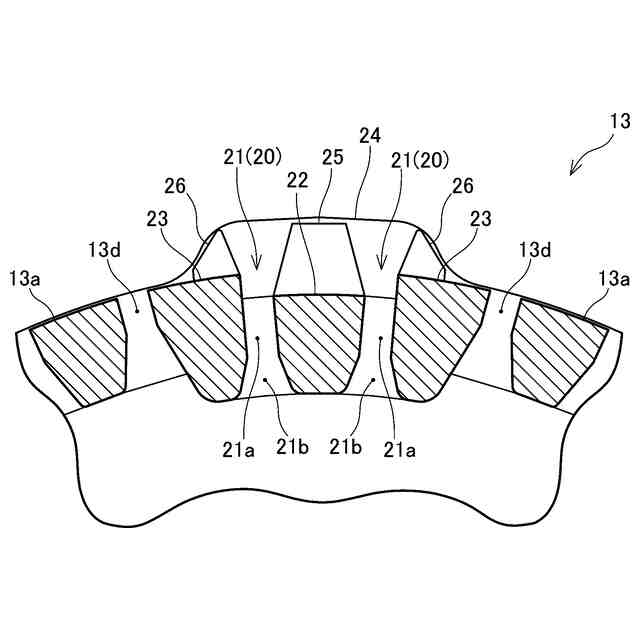

【解決手段】バーナボディ11にバーナヘッド13を載置し、バーナヘッドの筒状壁13aの下端面に凹設された径方向の複数の炎口溝13dとバーナボディの載置面11dとで複数の炎口14を画成する。また、複数の炎口溝のうち所定の隣り合う一対を検知用炎口溝21として、一対の検知用炎口溝の間に挟まれた主仕切壁部22と、一対の検知用炎口溝の主仕切壁部とは反対側に隣接する一対の副仕切壁部23と、筒状壁の上端部から径方向の外側に張り出した庇部24とを備え、火炎検知手段16が主仕切壁部の外周面に対向して配置されている。そして、主仕切壁部の外周面の上部から径方向の外側に副仕切壁部の外周面よりも突出して設けられ庇部の下面に直結する第1凸部25と、一対の副仕切壁部の各々に対応して径方向の外側に位置し、庇部の下面から垂設された一対の第2凸部26とを有する。

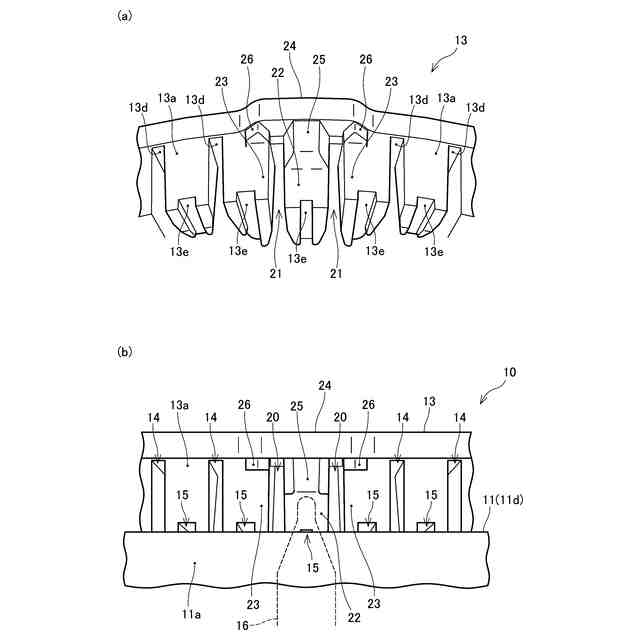

【選択図】図4
特許請求の範囲【請求項１】
燃料ガスと空気との混合ガスが供給される環状の混合室を有するバーナボディと、該バーナボディに載置されて前記混合室の上面開口部を覆うバーナヘッドとを具備し、前記バーナヘッドの外縁部分から下方に向かって筒状に垂設された筒状壁の下端面に、径方向に横断する炎口溝が周方向に間隔を取って複数凹設されていると共に、前記バーナボディにおける前記混合室の前記上面開口部の周囲に環状の載置面が設けられており、前記バーナヘッドを前記バーナボディに載置して前記筒状壁の下端面が前記載置面に当接すると、前記複数の炎口溝と前記載置面とによって前記混合室に連通して前記筒状壁の外周面に開口した複数の炎口が画成され、該炎口から噴出する前記混合ガスの燃焼によって形成される火炎を火炎検知手段で検知可能なガスバーナにおいて、
前記バーナヘッドは、
前記複数の炎口溝のうち所定の隣り合う一対の検知用炎口溝と、
前記筒状壁における前記一対の検知用炎口溝の間に挟まれた主仕切壁部と、
前記筒状壁における前記一対の検知用炎口溝の前記主仕切壁部とは反対側に隣接する一対の副仕切壁部と、
前記筒状壁の外周面の上端部から径方向の外側に延設され、少なくとも前記検知用炎口溝、前記主仕切壁部、および前記副仕切壁部の上方に張り出した庇部と
を備え、
前記火炎検知手段は、前記主仕切壁部の外周面に対向して配置されており、
前記主仕切壁部の外周面の上部から前記バーナヘッドの径方向の外側に前記副仕切壁部の外周面よりも突出して設けられた第１凸部が前記庇部の下面に直結していると共に、
前記一対の副仕切壁部の各々に対応して前記バーナヘッドの径方向の外側に位置する一対の第２凸部が前記庇部の下面から垂設されている
ことを特徴とするガスバーナ。
続きを表示（約 910 文字）【請求項２】
請求項１に記載のガスバーナにおいて、
前記一対の第２凸部の下端は、前記第１凸部の下端よりも上方に位置している
ことを特徴とするガスバーナ。
【請求項３】
請求項１または請求項２に記載のガスバーナにおいて、
前記バーナヘッドの径方向における前記第１凸部の外側端部は、前記第２凸部の外側端部に対して略同一円周上か径方向の外側に位置している
ことを特徴とするガスバーナ。
【請求項４】
請求項１に記載のガスバーナにおいて、
前記主仕切壁部の外周面は、前記副仕切壁部の外周面よりも前記バーナヘッドの径方向の内側に凹没している
ことを特徴とするガスバーナ。
【請求項５】
請求項１に記載のガスバーナにおいて、
前記バーナヘッドの周方向における前記第１凸部の幅は、前記主仕切壁部の幅と略同一である
ことを特徴とするガスバーナ。
【請求項６】
請求項１に記載のガスバーナにおいて、
前記第２凸部は、前記副仕切壁部の外周面に直結しており、
前記バーナヘッドの周方向における前記第１凸部と前記第２凸部との間隔は、該バーナヘッドの径方向の内側から外側に向かって拡大している
ことを特徴とするガスバーナ。
【請求項７】
請求項１に記載のガスバーナにおいて、
前記主仕切壁部および前記副仕切壁部の内周面は、前記筒状壁における該主仕切壁部および該副仕切壁部を除く他の部分の内周面よりも前記バーナヘッドの径方向の内側に位置しており、
前記検知用炎口溝は、前記主仕切壁部と前記副仕切壁部との間隔が一定である平行領域を該主仕切壁部の外周側に有すると共に、該主仕切壁部と該副仕切壁部との間隔が前記バーナヘッドの径方向に内側に向かって拡大する拡幅領域を該主仕切壁部の内周側に有する
ことを特徴とするガスバーナ。
【請求項８】
請求項１に記載のガスバーナを搭載し、該ガスバーナでの燃焼によって被調理物を加熱する加熱調理器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、燃料ガスと空気との混合ガスの燃焼によって形成される火炎を火炎検知手段で検知可能なガスバーナ、および当該ガスバーナを搭載した加熱調理器に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】

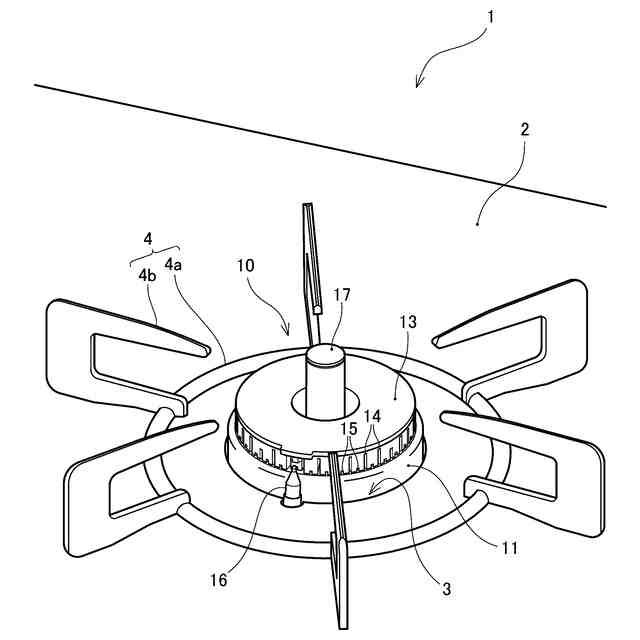

燃料ガスと空気との混合ガスを燃焼させるガスバーナは、ガスコンロなどの加熱調理器に搭載されて広く使用されており、混合ガスが供給される環状の混合室を有するバーナボディと、バーナボディに載置されて混合室の上面開口部を覆うバーナヘッドとを備えたものが普及している。バーナヘッドは、外縁部分から下方に向かって筒状に垂設された筒状壁を有し、この筒状壁の下端面には、径方向に横断する炎口溝が周方向に間隔を取って複数凹設されている。一方、バーナボディには、混合室の上面開口部の周囲に環状の載置面が設けられており、バーナヘッドをバーナボディに載置すると、筒状壁の下端面が載置面に当接し、複数の炎口溝と載置面とによって混合室と連通して筒状壁の外周面に開口した複数の炎口が画成される。混合室に供給された混合ガスは炎口から噴出し、点火すると混合ガスの燃焼が開始されて炎口の外側に火炎が形成される。
【０００３】
また、ガスバーナでは、火炎（点火）を検知するために熱電対などの火炎検知手段を備えていることが多く、複数の炎口溝のうち所定の隣り合う一対の炎口溝を検知用炎口溝として、筒状壁における一対の検知用炎口溝の間に挟まれた部分（主仕切壁部）の外周面に対向して熱電対を配置したものが知られている。一対の検知用炎口溝と載置面とで画成された一対の検知用炎口の外側に火炎が形成されて熱電対に当たると、熱起電力が発生することから、熱起電力に基づいて火炎を検知し、火炎が検知されなければ、燃料ガスの供給を遮断するようになっている。
【０００４】
こうしたガスバーナでは、火力が大きくなると、一対の検知用炎口の火炎同士が結合することがある。結合火炎は、二次空気が不足して燃焼不良となり易いだけでなく、二次空気を求めて長く伸びる傾向にあるため、熱電対に対する火炎の当たり方が変化して検知し難くなってしまう。そこで、主仕切壁部の外周面の上部に凸部を設けることにより、一対の検知用炎口における火炎同士の結合を妨げて２つの火炎に分けることが提案されている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００５】
特開２０１７－２０７０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、一般的にガスバーナでは、長時間の燃焼によって周囲の温度が上昇するのに伴い、二次空気として膨張した酸素濃度の低い空気が供給される傾向にあり、上述のように一対の検知用炎口の外側に形成される火炎を２つに分けたとしても、不足する酸素を求めて２つの火炎が互いに筒状壁の周方向の外側に離れて広がろうとするため、熱電対から火炎が離れてしまい熱電対によって火炎を検知し難くなるという問題があった。
【０００７】
この発明は、従来の技術における上述した課題に対応してなされたものであり、ガスバーナに設置された火炎検知手段による火炎の検知を安定化させることが可能な技術の提供を目的とする。
【課題を解決するための手段】
【０００８】
上述した課題を解決するために、本発明のガスバーナは次の構成を採用した。すなわち、
＜第１の態様＞
燃料ガスと空気との混合ガスが供給される環状の混合室を有するバーナボディと、該バーナボディに載置されて前記混合室の上面開口部を覆うバーナヘッドとを具備し、前記バーナヘッドの外縁部分から下方に向かって筒状に垂設された筒状壁の下端面に、径方向に横断する炎口溝が周方向に間隔を取って複数凹設されていると共に、前記バーナボディにおける前記混合室の前記上面開口部の周囲に環状の載置面が設けられており、前記バーナヘッドを前記バーナボディに載置して前記筒状壁の下端面が前記載置面に当接すると、前記複数の炎口溝と前記載置面とによって前記混合室に連通して前記筒状壁の外周面に開口した複数の炎口が画成され、該炎口から噴出する前記混合ガスの燃焼によって形成される火炎を火炎検知手段で検知可能なガスバーナにおいて、
前記バーナヘッドは、
前記複数の炎口溝のうち所定の隣り合う一対の検知用炎口溝と、
前記筒状壁における前記一対の検知用炎口溝の間に挟まれた主仕切壁部と、
前記筒状壁における前記一対の検知用炎口溝の前記主仕切壁部とは反対側に隣接する一対の副仕切壁部と、
前記筒状壁の外周面の上端部から径方向の外側に延設され、少なくとも前記検知用炎口溝、前記主仕切壁部、および前記副仕切壁部の上方に張り出した庇部と
を備え、
前記火炎検知手段は、前記主仕切壁部の外周面に対向して配置されており、
前記主仕切壁部の外周面の上部から前記バーナヘッドの径方向の外側に前記副仕切壁部の外周面よりも突出して設けられた第１凸部が前記庇部の下面に直結していると共に、
前記一対の副仕切壁部の各々に対応して前記バーナヘッドの径方向の外側に位置する一対の第２凸部が前記庇部の下面から垂設されている
ことを特徴とする。
【０００９】

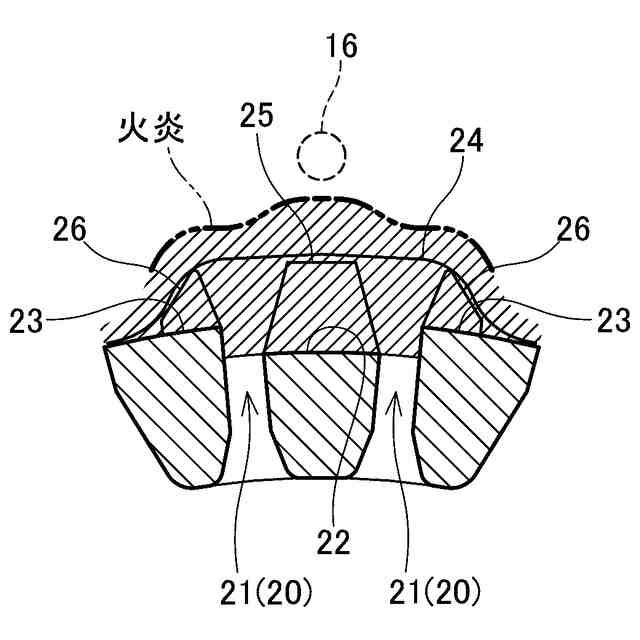

このような第１の態様のガスバーナでは、一対の検知用炎口溝と載置面とで画成される一対の検知用炎口の間に位置する主仕切壁部の外周面の上部に第１凸部を設けることにより、大火力時に一対の検知用炎口における火炎同士の結合を妨げて火炎の先端側（上部）を２つに分けることができる。また、一対の検知用炎口における各々の上部で、噴出する混合ガスが庇部の下面に沿って流れるのに伴い、第１凸部と第２凸部との間に挟まれることから、混合ガスの噴出方向をバーナヘッドの径方向の外側に向けて直進性の向上を図ることができる。こうして噴出する混合ガスを整流することにより、混合ガスの燃焼による２つの火炎がバーナヘッドの周方向の外側に広がることを抑制できるので、火炎検知手段と火炎との距離を適切に維持して火炎検知手段による火炎の検知を安定化させることが可能となる。
【００１０】
＜第２の態様＞
第１の態様のガスバーナにおいて、
前記一対の第２凸部の下端は、前記第１凸部の下端よりも上方に位置している
ことを特徴とする。
（【００１１】以降は省略されています）
