公開番号2025133288
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024031146
出願日2024-03-01
発明の名称情報処理装置、情報処理装置の制御方法およびプログラム
出願人キヤノン株式会社
代理人個人
主分類B41J 29/38 20060101AFI20250904BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】情報処理装置の使用状態に応じて、情報処理装置での消費電力を抑制することができる情報処理装置、情報処理装置の制御方法およびプログラムを提供することを目的とする。
【解決手段】画像形成装置101は、第1電力状態と第2電力状態とを切り替える制御を行う電力制御手段(CPU340)と、画像形成装置101でのUSBホスト407の使用の有効と無効とを選択する選択操作が行われる操作手段(設定画面500)と、USBホスト407が接続された接続状態であるか、または、USBホスト407が接続されていない非接続状態であるかを判断する判断手段(CPU340)とを備える。判断手段は、USBホスト407が画像形成装置101に接続されて、USBホスト407の使用が可能となったとしても、操作手段で無効が選択されている場合には非接続状態と判断する。電力制御手段は、非接続状態と判断された場合に第2電力状態とする。
【選択図】図9
特許請求の範囲【請求項１】
電力が供給されて作動する第１電力状態と、該第１電力状態よりも消費電力が低い第２電力状態とを取り得、ＵＳＢデバイスが着脱可能に接続される情報処理装置であって、
前記第１電力状態と前記第２電力状態とを切り替える切替制御を行う電力制御手段と、
前記情報処理装置での前記ＵＳＢデバイスの使用の有効と無効とを選択する選択操作が行われる操作手段と、
前記ＵＳＢデバイスが接続された接続状態であるか、または、前記ＵＳＢデバイスが接続されていない非接続状態であるかを判断する判断手段と、を備え、
前記判断手段は、前記ＵＳＢデバイスが前記情報処理装置に接続されて、前記情報処理装置での前記ＵＳＢデバイスの使用が可能となったとしても、前記操作手段で前記無効が選択されている場合には、前記非接続状態と判断し、
前記電力制御手段は、前記判断手段で前記非接続状態と判断された場合に、前記第２電力状態とすることを特徴とする情報処理装置。
続きを表示（約 900 文字）【請求項２】
前記判断手段は、前記ＵＳＢデバイスが現に前記情報処理装置に接続されていない場合には、前記非接続状態と判断することを特徴とする請求項１に記載の情報処理装置。
【請求項３】
前記電力制御手段は、前記判断手段で前記非接続状態と判断されてから所定時間経過後に、前記第２電力状態とすることを特徴とする請求項１に記載の情報処理装置。
【請求項４】
前記判断手段は、前記ＵＳＢデバイスが前記情報処理装置に接続されて、前記情報処理装置での前記ＵＳＢデバイスの使用が可能となり、前記操作手段で前記有効が選択されている場合には、前記接続状態と判断することを特徴とする請求項１に記載の情報処理装置。
【請求項５】
前記電力制御手段は、前記判断手段で前記接続状態と判断された場合に、前記第１電力状態とすることを特徴とする請求項４に記載の情報処理装置。
【請求項６】
前記判断手段は、前記接続状態であるか、または、前記非接続状態であるかを判断する際、その判断に先立って、所定時間待機することを特徴とする請求項１に記載の情報処理装置。
【請求項７】
前記判断手段は、前記所定時間経過後、前記接続状態であるか、または、前記非接続状態であるかを判断することを特徴とする請求項６に記載の情報処理装置。
【請求項８】
前記判断手段は、前記ＵＳＢデバイスに対する電力供給の有無を判断可能であることを特徴とする請求項１に記載の情報処理装置。
【請求項９】
前記判断手段は、前記操作手段で前記無効が選択されている場合には、前記ＵＳＢデバイスに対する電力供給の有無の判断を省略して、前記非接続状態と判断することを特徴とする請求項８に記載の情報処理装置。
【請求項１０】
前記判断手段は、前記操作手段で前記有効が選択され、前記ＵＳＢデバイスに対する電力供給無しと判断した場合には、前記非接続状態と判断することを特徴とする請求項８に記載の情報処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理装置、情報処理装置の制御方法およびプログラムに関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
画像形成装置は、複数の待機状態での待機が可能である。待機状態としては、例えば、レディ状態、スリープ状態、オフ状態等がある。レディ状態は、画像形成装置の内部を昇温しつつ、コピー機能やプリント機能等の指示入力待ちの状態である。スリープ状態は、ユーザが画像形成装置を使用しない状態で、消費電力（待機電力）を低下させつつ待機する状態である。オフ状態は、画像形成装置をすぐに使用することはできないが、消費電力が最も少ない状態である。また、画像形成装置は、各待機状態から、より消費電力の低い状態に遷移するための節電機能を有する。この節電機能により、低消費電力で待機しつつ、画像形成装置を構成する各部の作動が可能となっている。例えば特許文献１には、所定の自動停止時間にわたり操作がなされない場合に、所定の表示を行ない、さらに、操作を受け付けない場合に、機器の電源をオフ（自動シャットダウン）する装置が開示されている。特許文献１に記載の装置では、自動シャットダウンにより、消費電力を抑えることができる。また、特許文献１に記載の装置では、自動シャットダウンに関する記録を行って、自動シャットダウンの時間の変更（管理）が可能である。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１３３６３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の装置では、例えばＵＳＢデバイスの接続状態（使用可能状態）を判断する場合、単にＵＳＢデバイスが当該装置のＵＳＢポートに接続されていることに基づいて、その判断が行われるおそれがある。この場合、ＵＳＢデバイスを使用するつもりがなくても、ＵＳＢデバイス接続状態と判断されて、ＵＳＢデバイスに対する給電が行われ、その分、消費電力が浪費される。このように特許文献１に記載の装置では、当該装置の使用状態によっては、消費電力低減効果を得られないことがある。
【０００５】
本発明は、上記の課題に鑑みてなされたものである。本発明は、情報処理装置の使用状態に応じて、情報処理装置での消費電力を抑制することができる情報処理装置、情報処理装置の制御方法およびプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明の情報処理装置は、電力が供給されて作動する第１電力状態と、該第１電力状態よりも消費電力が低い第２電力状態とを取り得、ＵＳＢデバイスが着脱可能に接続される情報処理装置であって、前記第１電力状態と前記第２電力状態とを切り替える切替制御を行う電力制御手段と、前記情報処理装置での前記ＵＳＢデバイスの使用の有効と無効とを選択する選択操作が行われる操作手段と、前記ＵＳＢデバイスが接続された接続状態であるか、または、前記ＵＳＢデバイスが接続されていない非接続状態であるかを判断する判断手段と、を備え、前記判断手段は、前記ＵＳＢデバイスが前記情報処理装置に接続されて、前記情報処理装置での前記ＵＳＢデバイスの使用が可能となったとしても、前記操作手段で前記無効が選択されている場合には、前記非接続状態と判断し、前記電力制御手段は、前記判断手段で前記非接続状態と判断された場合に、前記第２電力状態とすることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、情報処理装置の使用状態に応じて、情報処理装置での消費電力を抑制することができる。
【図面の簡単な説明】
【０００８】
情報処理装置を適用した場合の画像形成装置を有する画像形成システムのハードウェア構成の一例を示すブロック図である。
画像形成装置が有するコントローラのハードウェア構成の一例を示すブロック図である。
画像形成装置の電力制御のための構成の一例を示すブロック図である。

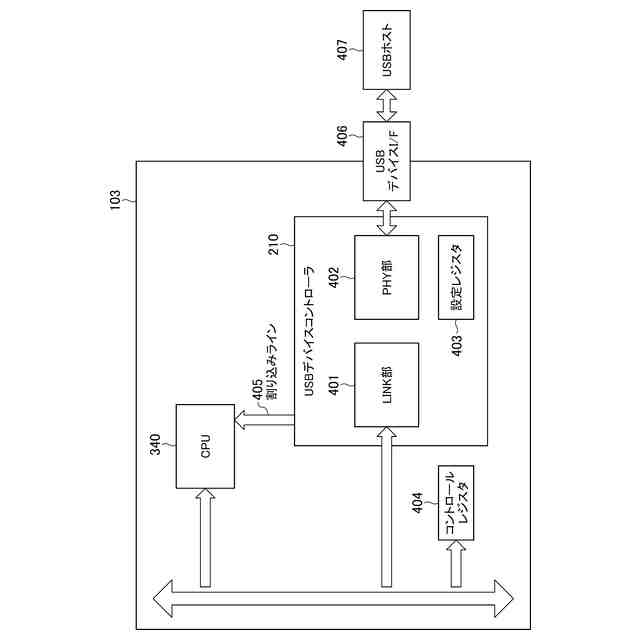

画像形成装置が有するＵＳＢデバイスコントローラおよびその周辺のハードウェア構成の一例を示すブロック図である。

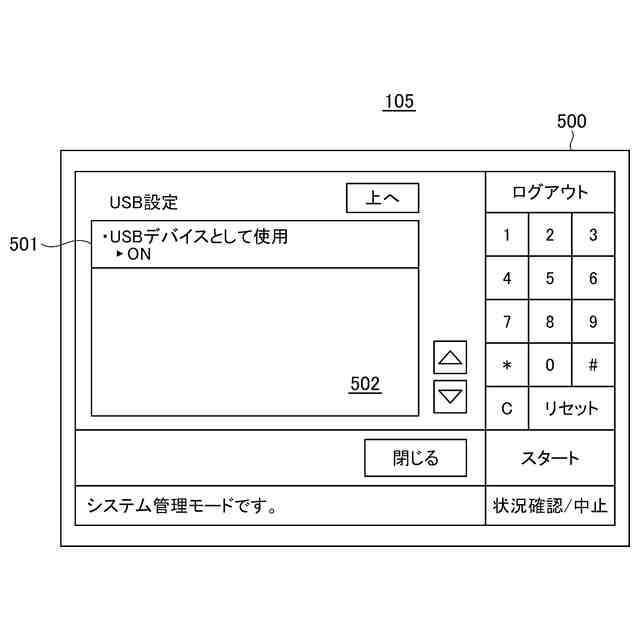

画像形成装置が有する操作部に表示される設定画面の一例を示す図である。

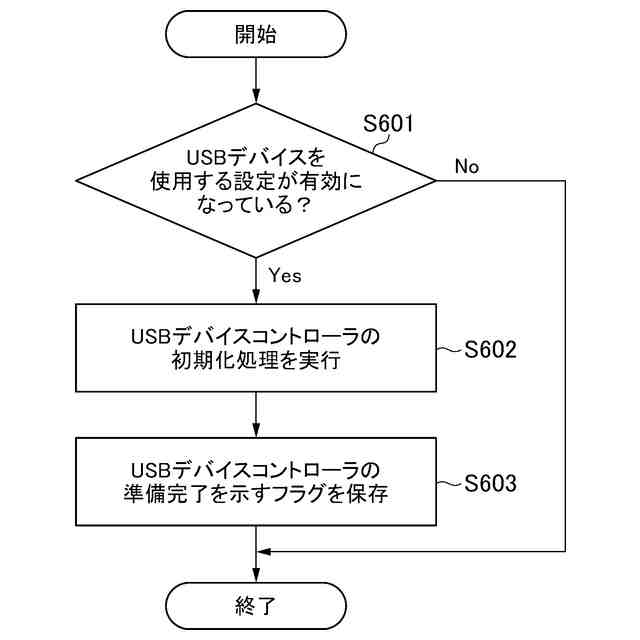

画像形成装置を起動したときのＵＳＢデバイスコントローラの起動処理を示すフローチャートである。

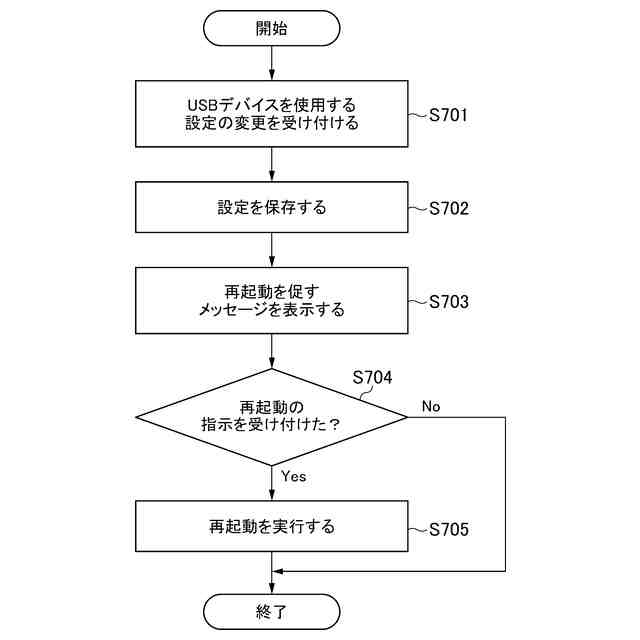

図５に示す設定画面上でＵＳＢデバイス機能の有効と無効とを切り替える際の処理を示すフローチャートである。

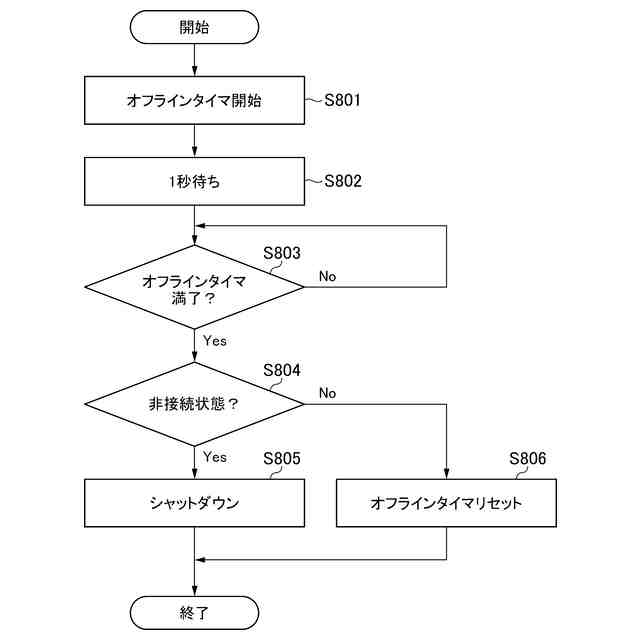

画像形成装置が自動的にシャットダウンするためのオフラインタイマ処理を示すフローチャートである。

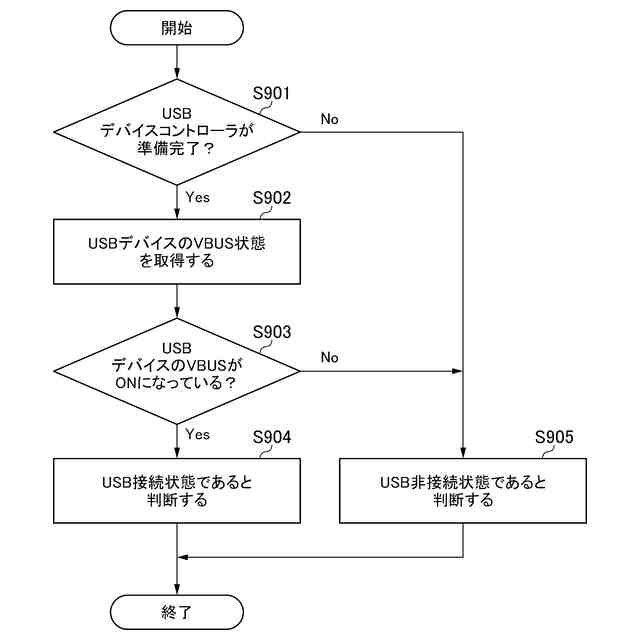

図８に示すフローチャートのステップＳ８０４での詳細処理を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について図面を参照しながら詳細に説明する。しかしながら、以下の実施形態に記載されている構成はあくまで例示に過ぎず、本発明の範囲は実施形態に記載されている構成によって限定されることはない。例えば、本発明を構成する各部は、同様の機能を発揮し得る任意の構成のものと置換することができる。また、任意の構成物が付加されていてもよい。
【００１０】

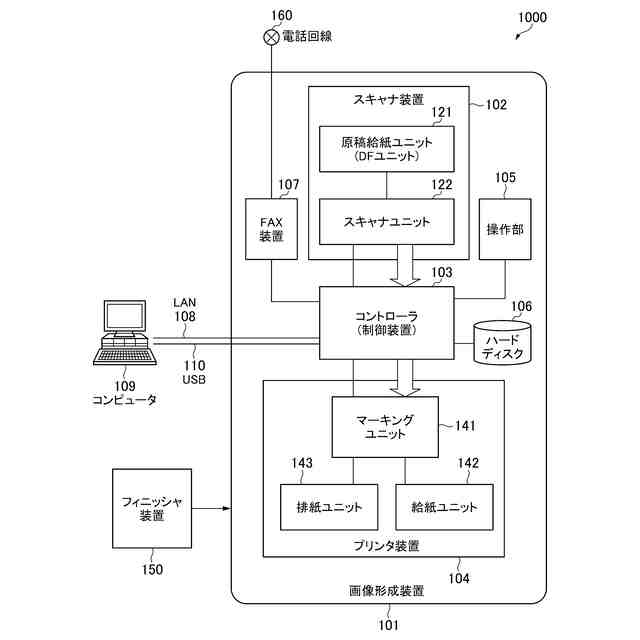

図１は、情報処理装置を適用した場合の画像形成装置を有する画像形成システムのハードウェア構成の一例を示すブロック図である。図１に示すように、画像形成システム１０００は、画像形成装置１０１、コンピュータ１０９、フィニッシャ装置１５０を有する。画像形成装置１０１は、本実施形態ではプリント機能、スキャナ機能、データ通信機能等を有するＭＦＰ（Ｍｕｌｔｉ－ＦｕｎｃｔｉｏｎＰｅｒｉｐｈｅｒａｌ）であるが、これに限定されない。また、画像形成装置１０１は、電力が供給されて作動する第１電力状態と、第１電力状態よりも消費電力が低い第２電力状態とを取り得るよう構成されている。画像形成装置１０１での電力状態には、例えば、通常状態、レディ状態、スリープ状態、オフ状態、シャットダウン状態等がある。「通常状態」とは、プリント機能、スキャナ機能、データ通信機能等の所望の機能を迅速に実行可能な状態のことである。「レディ状態」とは、画像形成装置１０１の内部を昇温しつつ、コピー機能やプリント機能等の指示入力待ちの状態のことである。「スリープ状態」とは、ユーザが画像形成装置１０１を使用しない状態で、消費電力（待機電力）を低下させつつ待機する状態のことである。「オフ状態」といは、画像形成装置１０１を即座に使用することはできないが、レディ状態、スリープ状態に比べて、消費電力が最も少ない状態のことである。「シャットダウン状態」とは、画像形成装置１０１の電源３０１（図３参照）が落ちている、すなわち、電源３０１からの電力供給が遮断されている状態のことである。本実施形態では、例えば第１電力状態を、通常状態、レディ状態、スリープ状態、オフ状態とし、第２電力状態をシャットダウン状態とするが、これに限定されない。
（【００１１】以降は省略されています）
