公開番号2025126763
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024023171
出願日2024-02-19
発明の名称遊技機
出願人株式会社北電子
代理人弁理士法人平和国際特許事務所
主分類A63F 5/04 20060101AFI20250822BHJP(スポーツ;ゲーム;娯楽)
要約【課題】電源ケーブルの取り扱いが容易であり、電源ケーブルの挿通穴からの内部にアクセス不可能、困難な遊技機を提供する。
【解決手段】遊技機は、電源ケーブルを収容する収容ボックス60が筐体内部に設けられ、収容ボックス60は、前扉側に設けられた前開口部65Fと、背面板の貫通穴に連通する後開口部65Bと、前開口部65Fを開閉する前蓋70と、後開口部65Bを開閉する後蓋80と、を備え、前扉を開放した後、前蓋70を開状態とすることで、電源ケーブルに対する操作が可能であり、前扉を開放せずに、後蓋80を開状態とすることで、電源ケーブルに対する操作が可能である。
【選択図】図5
特許請求の範囲【請求項１】
複数の電子部品に電源を供給可能な電源装置と、前記電源装置に外部から電源を供給するために設けられる電源ケーブルと、を備え、前面が開口した遊技機本体が前扉によって閉鎖される筐体として構成される遊技機において、
前記遊技機内部に設けられ、前記電源ケーブルを収容可能な空間を構成する収容部材と、
前記収容部材に対応して設けられる扉部材と、
前記遊技機本体の背面側に設けられる開口部である筐体開口部と、
を備え、
前記収容部材は、
前記前扉側に設けられた第１開口部と、
前記筐体開口部側と接続するように設けられた第２開口部と、
を備え、
前記扉部材は、
前記第１開口部に対応して設けられ、開状態と閉状態に変換可能な第１扉部材と、
前記第２開口部に対応して設けられ、開状態と閉状態に変換可能な第２扉部材と、
を備え、
前記前扉を開放した後、前記第１扉部材を開状態とすることで、前記電源ケーブルに対する操作が可能であり、
前記前扉を開放せずに、前記第２扉部材を開状態とすることで、前記電源ケーブルに対する操作が可能である
ことを特徴とする遊技機。
続きを表示（約 920 文字）【請求項２】
前記前扉は、所定の施錠装置を解錠することで開放可能に構成され、
前記第２扉部材は、前記所定の施錠装置を解錠することなく開状態に変換可能である
ことを特徴とする請求項１に記載の遊技機。
【請求項３】
前記複数の電子部品には、遊技の制御を実行可能な遊技制御手段が含まれ、
前記第１扉部材が閉状態である場合、前記第２扉部材を開状態としても前記収容部材により、前記第２開口部を介して前記遊技制御手段を含む遊技機内部へのアクセスは困難乃至不可能に構成される
ことを特徴とする請求項２に記載の遊技機。
【請求項４】
前記収容部材、前記第１扉部材及び前記第２扉部材は、透明部材により構成される
ことを特徴とする請求項３に記載の遊技機。
【請求項５】
前記第１扉部材を閉状態に固定するための第１固定部材と、
前記第１扉部材を閉状態に固定するための第２固定部材と、
を備え、
前記第１固定部材の解除方法と前記第２固定部材の解除方法とが異なるように構成される
ことを特徴とする請求項１から請求項４の何れかに記載の遊技機。
【請求項６】
前記第１固定部材は、
前記第１開口部の下部に設けられ、前記第１扉部材を前後方向に回転可能に支持する回転支持部であり、
前記第２固定部材は、
前記第１固定部材により回転して閉状態にされた前記第１扉部材を、閉状態に固定可能である
ことを特徴とする請求項５に記載の遊技機。
【請求項７】
前記第１開口部の縁部は、
後側に至るに従って、上側に至るように傾斜している
ことを特徴とする請求項１から請求項４の何れかに記載の遊技機。
【請求項８】
前記筐体及び収容部材の底部が係合する係合部と、
前記前扉を開けた状態で、前側からアクセス可能であり、前記収容部材の後部を前記筐体の背面板に固定可能な背面固定部と、を備える
ことを特徴とする請求項１から請求項４の何れかに記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技場等に設置される遊技機に関するものである。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、遊技機に電源を供給する電源ケーブルを備える遊技機があった（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－３３４０６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、従来の遊技機は、改善の余地があった。
【課題を解決するための手段】
【０００５】
本発明の一形態は、複数の電子部品に電源を供給可能な電源装置と、前記電源装置に外部から電源を供給するために設けられる電源ケーブルと、を備え、前面が開口した遊技機本体が前扉によって閉鎖される筐体として構成される遊技機において、前記遊技機内部に設けられ、前記電源ケーブルを収容可能な空間を構成する収容部材と、開放状態と閉鎖状態に変換可能であり、前記収容部材に対応して設けられる扉部材と、前記遊技機本体の背面側に設けられる開口部である筐体開口部と、を備え、前記収容部材は、前記前扉側に設けられた第１開口部と、前記筐体開口部側と接続するように設けられた第２開口部と、を備え、前記扉部材は、前記第１開口部に対応して設けられ、開状態と閉状態に変換可能な第１扉部材と、前記第２開口部に対応して設けられ、開状態と閉状態に変換可能な第２扉部材と、を備え、前記前扉を開放した後、前記第１扉部材を開状態とすることで、前記電源ケーブルに対する操作が可能であり、前記前扉を開放せずに、前記第２扉部材を開状態とすることで、前記電源ケーブルに対する操作が可能であることを特徴とする遊技機である。
【図面の簡単な説明】
【０００６】
実施形態の前扉２ａを開いた遊技機１を前側Ｙ１から見た斜視図である。
実施形態の遊技機１内部の左下近傍を前側Ｙ１から見た図、遊技機１を右側Ｘ２から見た状態における電源ユニット５０、収容ボックス６０等の位置関係を示す図である。
実施形態の電源ユニット５０、収容ボックス６０近傍を前側Ｙ１の右上から見た斜視図である。
実施形態の後蓋８０を閉じた状態の背面板２ｂの左下近傍を左上から見た図である。
実施形態の収容ボックス６０の部品図である。
実施形態の収容ボックス６０のボックス本体６１の部品図である。

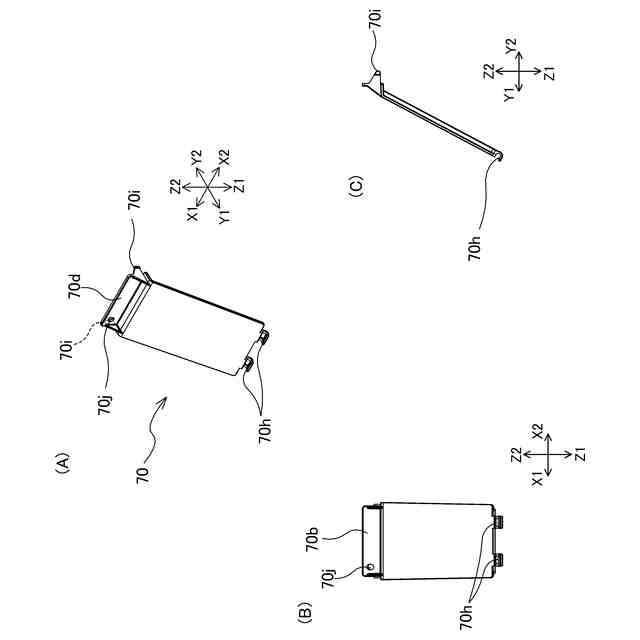

実施形態の収容ボックス６０の前蓋７０の部品図である。
実施形態の収容ボックス６０を筐体２に取り付ける工程を説明する斜視図（前側Ｙ１の右上から見た図）である。
実施形態の後蓋８０の部品図である。
実施形態の後蓋８０近傍の構成を説明する図（縦断面図、後側Ｙ２から見た図）である。
実施形態の後蓋８０近傍の構成を説明する横断面図である。
【発明を実施するための形態】
【０００７】
（実施形態）
以下、図面等を参照して、本発明の実施形態について説明する。
図１は、実施形態の前扉２ａを開いた遊技機１を前側Ｙ１から見た斜視図である。
なお、実施形態、図面では、適宜、ＸＹＺ直交座標系を示して説明する。この座標系は、図１に示すように、遊技機１の左右方向Ｘ（左側Ｘ１、右側Ｘ２）、前後方向Ｙ（前側Ｙ１、後側Ｙ２）、鉛直方向Ｚ（下側Ｚ１、上側Ｚ２）を表す。
【０００８】
［遊技機１の基本構成］
遊技機１は、遊技場等に設置される装置である。実施形態では、遊技機１は、スロットマシンである例を説明する。
図１に示すように、遊技機１は、前面に開口部を有する筐体２と、開口部を閉鎖状態及び開放状態に開閉可能に回転支持される前扉２ａとを備える。前扉２ａは、所定の施錠装置（図示せず）を解錠することで開放可能である。
図１は、前扉２ａが開いた状態を示すが、前扉２ａが閉じた状態では、前扉２ａの前面に遊技に利用されるメダル投入口、ベットボタン、スタートレバー、ナビランプ、停止ボタン、表示部等が配置される。また、筐体２内部には、ホッパ２０、メダル払出装置２１、ドラムユニット２２、主制御基板３０、副制御基４０、電源ユニット５０、収容ボックス６０を備える。
なお、遊技機１は、主制御基板３０、副制御基４０がそれぞれ記憶部、制御部を備えており、各種演算処理、各種制御が可能な装置であり、コンピュータの概念に含まれる。各記憶部は、遊技機１の動作に必要なプログラム、情報等を記憶する半導体メモリ素子等の記憶装置を備える。各制御部は、ＣＰＵ等を備える。各制御部は、各記憶部に記憶された各種プログラム等を適宜読み出して実行することにより、遊技機１の各種機能を実現している。
【０００９】
詳細な説明は省略するが、遊技機１は、遊技者のメダルが投入後に、又はクレジットメダルが残存している状態で、ベットボタン、スタートレバーの操作等を受け付けることにより、遊技を開始する。
遊技開始にともない、ドラムユニット２２は、３つのリールを回転駆動させて、図柄を変動表示する。そして、リールの停止操作を受け付けることにより、図柄を停止表示する。各リールの周面には、複数（例えば２０個）の図柄が表されている。
【００１０】
主制御基板３０は、主に遊技進行に関する制御を実行し、つまり、ベットボタン、スタートレバー、ナビランプ、停止ボタン、ドラムユニット２２等の制御等を行う。
主制御基板３０の記憶部は、遊技に関する遊技プログラム、内部抽選を行うための各テーブル等を記憶する。主制御基板３０の記憶部は、例えば、配当テーブル（各当選役と、各当選役に入賞した場合のメダル払出数とを対応付けた情報）等を記憶する。
（【００１１】以降は省略されています）
