公開番号2025126001
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2024022346
出願日2024-02-16
発明の名称車両用アウターミラー及びそのロアユニット
出願人トヨタ自動車株式会社
代理人弁理士法人YKI国際特許事務所
主分類B60R 1/06 20060101AFI20250821BHJP(車両一般)
要約【課題】複数のアウターミラーにおいて、ロアカバーを含むユニットを共通で用いつつ、意匠やサイズを変更可能にする。
【解決手段】ロアユニット12は、車両用アウターミラーとしての第1のアウターミラー10a及び第2のアウターミラー10bの両方に用いられる。ロアユニット12は、共通ロアカバー14と、共通ロアカバー14に固定された共通電装品16,21～23を含む。第1のアウターミラー10aは、第1のミラーを保持する第1のボデーと、第1のボデーの上側を車両前側から覆う第1のアッパーカバー30aを含み、共通ロアカバー14が第1のボデーの下側を車両前側から覆う。第2のアウターミラー10bは、第1のミラーとは異なるサイズの第2のミラーを保持する第2のボデーと、第2のボデーの上側を車両前側から覆う第2のアッパーカバー30bを含み、共通ロアカバー14が第2のボデーの下側を車両前側から覆う。

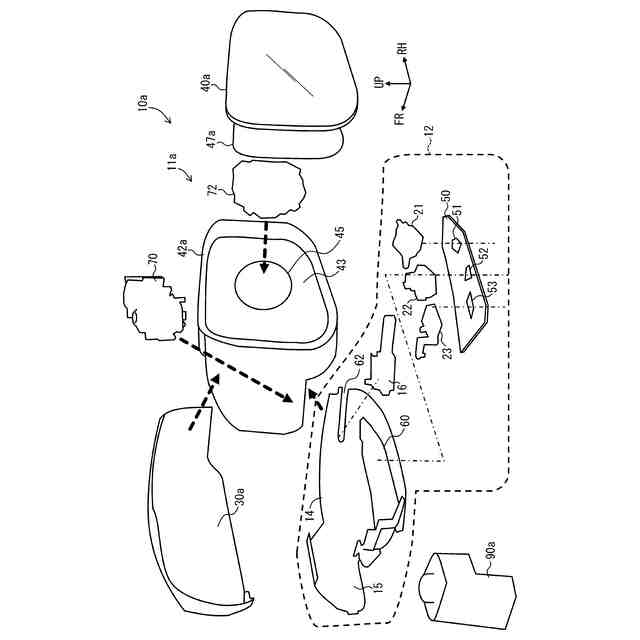

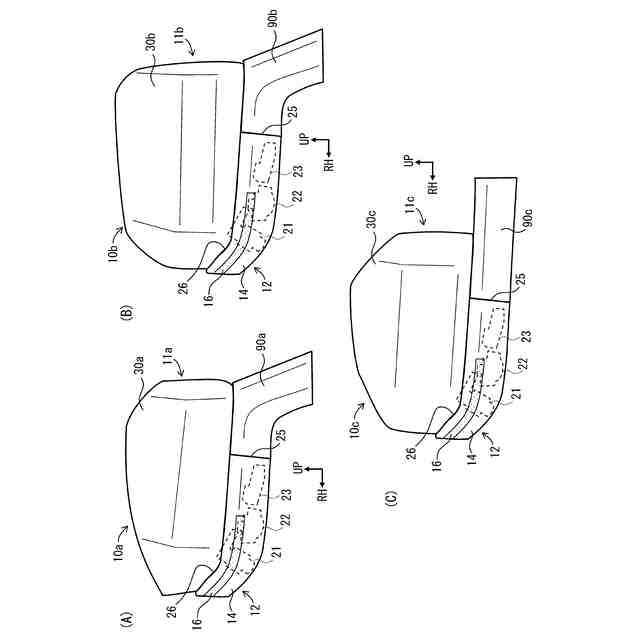

【選択図】図1
特許請求の範囲【請求項１】
車両用アウターミラーとしての第１のアウターミラー及び第２のアウターミラーの両方に用いられるロアユニットであって、
共通ロアカバーと、
前記共通ロアカバーに固定された共通電装品と、を含み、
前記第１のアウターミラーは、
第１のミラーを保持する第１のボデーと、
前記第１のボデーの上側を車両前側から覆う第１のアッパーカバーと、を含み、
前記共通ロアカバーが、前記第１のボデーの下側を車両前側から覆い、
前記第２のアウターミラーは、
前記第１のミラーとは異なるサイズの第２のミラーを保持する第２のボデーと、
前記第２のボデーの上側を車両前側から覆う第２のアッパーカバーと、を含み、
前記共通ロアカバーが、前記第２のボデーの下側を車両前側から覆う、
ことを特徴とする車両用アウターミラーのロアユニット。
続きを表示（約 560 文字）【請求項２】
請求項１に記載の車両用アウターミラーのロアユニットであって、
前記第１のミラーと前記第２のミラーは、幅方向のサイズが同じであり、
前記第１のミラーは、前記第２のミラーに比べて高さ方向のサイズが小さい、
ことを特徴とする車両用アウターミラーのロアユニット。
【請求項３】
請求項２に記載の車両用アウターミラーのロアユニットであって、
前記第１のアウターミラーは、第１の形態の車両に対して地上から第１の高さで取り付けられ、
前記第２のアウターミラーは、前記第１の形態の車両とは異なる第２の形態の車両に対して地上から第２の高さで取り付けられ、
前記第１の高さは、前記第２の高さに比べて低い、
ことを特徴とする車両用アウターミラーのロアユニット。
【請求項４】
請求項１に記載の車両用アウターミラーのロアユニットであって、
前記共通電装品は、サイドターンランプ、カメラ、ＩＲ投光器、および足元照明装置のうちの少なくとも１つを含む、
ことを特徴とする車両用アウターミラーのロアユニット。
【請求項５】
請求項１から４のいずれか１つに記載のロアユニットを含む、
車両用アウターミラー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用アウターミラー及びそのロアユニットに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
自動車には、後方視認用ミラーとしてのアウターミラーが装着されている。特許文献１には、サイドターンランプ付き車両用ドアミラーに関し、サイドターンランプの光源を交換可能にするための構造が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－２４７７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
アウターミラーは、意匠部品であり、多数の種類の車両が市場に投入される中で、アウターミラーの意匠を変更することが求められる。また、自動車の法規により、自動車の仕様等に応じてミラー（鏡面）の必要サイズが異なっている。一方、アウターミラーは、複数種類の車両で共通の部品を用いて、その開発を効率化することも要求されている。
【０００５】
本発明の目的は、複数のアウターミラーにおいて、ハウジングの一部（ロアカバー）を含むユニットを共通で用いつつ、意匠やサイズを変更可能にすることにある。
【課題を解決するための手段】
【０００６】
本発明に係る車両用アウターミラーのロアユニットは、車両用アウターミラーとしての第１のアウターミラー及び第２のアウターミラーの両方に用いられるロアユニットである。ロアユニットは、共通ロアカバーと、前記共通ロアカバーに固定された共通電装品と、を含む。前記第１のアウターミラーは、第１のミラーを保持する第１のボデーと、前記第１のボデーの上側を車両前側から覆う第１のアッパーカバーと、を含み、前記共通ロアカバーが、前記第１のボデーの下側を車両前側から覆う。前記第２のアウターミラーは、前記第１のミラーとは異なるサイズの第２のミラーを保持する第２のボデーと、前記第２のボデーの上側を車両前側から覆う第２のアッパーカバーと、を含み、前記共通ロアカバーが、前記第２のボデーの下側を車両前側から覆う。
【０００７】
本発明に係る車両用アウターミラーのロアユニットにおいて、前記第１のミラーと前記第２のミラーは、幅方向のサイズが同じであり、前記第１のミラーは、前記第２のミラーに比べて高さ方向のサイズが小さい、としてもよい。
【０００８】
本発明に係る車両用アウターミラーのロアユニットにおいて、前記第１のアウターミラーは、第１の形態の車両に対して地上から第１の高さで取り付けられ、前記第２のアウターミラーは、前記第１の形態の車両とは異なる第２の形態の車両に対して地上から第２の高さで取り付けられ、前記第１の高さは、前記第２の高さに比べて低い、としてもよい。
【０００９】
本発明に係る車両用アウターミラーのロアユニットにおいて、前記共通電装品は、サイドターンランプ、カメラ、ＩＲ投光器、および足元照明装置のうちの少なくとも１つを含む、としてもよい。
【００１０】
本発明に係る車両用アウターミラーは、上記のロアユニットを含んで構成される。
【発明の効果】
（【００１１】以降は省略されています）
