公開番号2025117139
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024011838
出願日2024-01-30
発明の名称トランスアクスル
出願人トヨタ自動車株式会社
代理人個人
主分類F16H 57/02 20120101AFI20250804BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】省スペース、かつ、ケースの割れを抑制できるトランスアクスルを提供する。

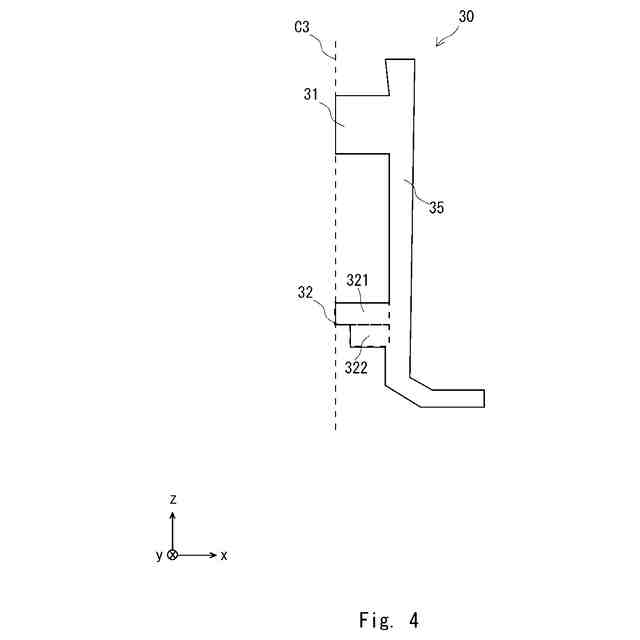

【解決手段】本開示に係るトランスアクスル30は、少なくとも回転電機とギアとをケース内に収容したトランスアクスル30である。トランスアクスル30のケース35は、衝突荷重を受けて屈曲した車両部材が当接する面において、車両部材側に突出し、上方に設けられた第1ボス部31と、車両部材側に突出し、下方に設けられた第2ボス部32と、を備え、第2ボス部の下部322よりも先に第1ボス部31又は第2ボス部の上部321に対して、車両部材が当接する。

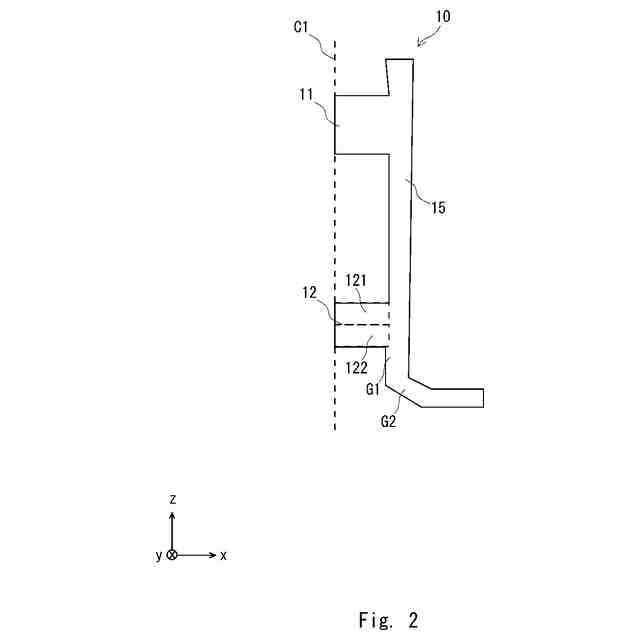

【選択図】図2
特許請求の範囲【請求項１】
少なくとも回転電機とギアとをケース内に収容したトランスアクスルであって、
前記ケースは、
衝突荷重を受けて屈曲した車両部材が当接する面において、
前記車両部材側に突出し、上方に設けられた第１ボス部と、
前記車両部材側に突出し、下方に設けられた第２ボス部と、を備え、
前記第２ボス部の下部よりも先に前記第１ボス部又は前記第２ボス部の上部に対して、前記車両部材が当接する、
トランスアクスル。
続きを表示（約 420 文字）【請求項２】
前記第１ボス部は、前記第２ボス部よりも前記車両部材側に突出している、
請求項１に記載のトランスアクスル。
【請求項３】
前記第２ボス部は、上部の少なくとも一部が下部よりも突出している、
請求項１又は２に記載のトランスアクスル。
【請求項４】
前記第２ボス部は、前記上方に近づくにつれて突出したテーパ形状を有する、
請求項１又は２に記載のトランスアクスル。
【請求項５】
少なくとも回転電機とギアとをケース内に収容したトランスアクスルであって、
前記ケースは、
衝突荷重を受けて屈曲した車両部材が当接する面において、下方に設けられ、前記車両部材側に突出したボス部と、
前記車両部材が前記ボス部に当接した際に、前記車両部材により押し込まれるようにして衝撃を緩和する緩和部と、
を備えた、
トランスアクスル。

発明の詳細な説明【技術分野】
【０００１】
本開示は、トランスアクスルに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１には、衝突に対するロバスト性が高く、カバーに割れが生じるのを防止することのできるトランスアクスルが開示されている。特許文献１に開示されたトランスアクスルでは、外面にフロントサイドメンバの接触を防止するためのリブが格子状に設けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－０４５９８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、トランスアクスルを含むユニットは、省スペース化が検討されている。上述した特許文献１に開示されたトランスアクスルのようにリブを設けると、スペースを占有し省スペース化が困難となる。
【０００５】
本開示は、このような事情に鑑みなされたものであって、省スペース、かつ、ケースの割れを抑制できるトランスアクスルを提供する。
【課題を解決するための手段】
【０００６】
本開示に係るトランスアクスルは、
少なくとも回転電機とギアとをケース内に収容したトランスアクスルであって、
前記ケースは、
衝突荷重を受けて屈曲した車両部材が当接する面において、
前記車両部材側に突出し、上方に設けられた第１ボス部と、
前記車両部材側に突出し、下方に設けられた第２ボス部と、を備え、
前記第２ボス部の下部よりも先に前記第１ボス部又は前記第２ボス部の上部に対して、前記車両部材が当接する。
【０００７】
本開示に係るトランスアクスルでは、第２ボス部の下部よりも先に第１ボス部又は第２ボス部の上部に対して、車両部材が当接する。そのため、本開示に係るトランスアクスルは、省スペース、かつ、ケースの割れを抑制できる。
【０００８】
前記第１ボス部は、前記第２ボス部よりも前記車両部材側に突出してもよい。このような構成であっても、省スペース、かつ、ケースの割れを抑制できる。
【０００９】
前記第２ボス部は、上部の少なくとも一部が下部よりも突出してもよい。このような構成であっても、省スペース、かつ、ケースの割れを抑制できる。
【００１０】
前記第２ボス部は、前記上方に近づくにつれて突出したテーパ形状を有してよい。このような構成であっても、省スペース、かつ、ケースの割れを抑制できる。
（【００１１】以降は省略されています）
