公開番号2025116404
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024010806
出願日2024-01-29
発明の名称EV充電ケーブル保護具
出願人株式会社TOKO
代理人弁理士法人大手門国際特許事務所
主分類H02G 11/00 20060101AFI20250801BHJP(電力の発電,変換,配電)
要約【課題】電気自動車の充電作業時やその後の片付け時に作業者の手が汚れ難く、軽量かつコンパクトで収納時の取り扱いも容易なEV充電ケーブル保護具を提供する。
【解決手段】ケーブル挿通孔11を有する一対の台部材1からEV充電ケーブル保護具Tを構成すると共に、各台部材1のケーブル挿通孔11にEV充電ケーブルAを挿通固定して台部材1間に掴み部Hを形成可能に構成した。
【選択図】図1
特許請求の範囲【請求項１】
ケーブル挿通孔を有する一対の台部材から構成され、各台部材のケーブル挿通孔にＥＶ充電ケーブルを挿通固定して台部材間に掴み部が形成可能となっている、ＥＶ充電ケーブル用保護具。
続きを表示（約 310 文字）【請求項２】
前記台部材の全体形状が球状または円形のリング状である、請求項１記載のＥＶ充電ケーブル用保護具。
【請求項３】
前記台部材の外周面の一部に、ケーブル挿通孔に連通し、かつ、外周面からケーブル挿入孔に向けて窄まった形状の開口部が形成されて、この開口部に前記ＥＶ充電ケーブルをケーブル挿通孔まで挿入したとき、弾性変形により拡開したケーブル挿通孔の内壁が前記ＥＶ充電ケーブルに密着した状態となる、請求項１または２に記載のＥＶ充電ケーブル用保護具。
【請求項４】
前記台部材が中空または肉抜きされた樹脂成形体である、請求項１または２に記載のＥＶ充電ケーブル用保護具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＥＶ充電ケーブルの掴み部分を保護するためのＥＶ充電ケーブル保護具に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
一般家庭などにおいて家庭用電源を用いて電気自動車の充電を行う場合、電源と電気自動車を接続するためのＥＶ充電ケーブルを備えた充電設備が使用される。この充電設備のＥＶ充電ケーブルは、充電を行う際に充電設備と自動車の間において地面に這わせた状態で使用されるが、充電ケーブルが地面に直接触れると泥や埃などの汚れが充電ケーブルの表面に付着してしまう。
【０００３】
そのため、上記汚れが付着した充電ケーブルを充電完了後に作業者が手で持って回収する際、作業者の手も汚れてしまい、作業者が不快な思いをするだけでなく衛生的にも好ましくない。また充電ケーブルを回収した後に汚れた手を洗う必要があるため、急いで自動車で出かける際に準備に手間取るだけでなく、冬場には冷たい水で手を洗うことになるため、作業者がストレスを感じ易い。
【０００４】
そこで、従来においては、上記ＥＶ充電ケーブルの中間部分に装着する取っ手部材が提案されているが（例えば、特許文献１～３参照）、この従来の取っ手部材は、作業者が充電ケーブルではなく取っ手部材を掴んで使用する形態であるため、取っ手部材のサイズや重量が大きくなり易く、形状や構造も複雑になり易い。また取っ手部材はサイズや重量が大きいため、収納時の取り扱いの面でも不便になる。
【先行技術文献】
【特許文献】
【０００５】
特開２０１３－１７９７５６号公報
特開２０１８－２５０５９号公報
特許第５３９２３２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、上記従来技術の問題を解決することを課題としており、要約すると電気自動車の充電作業時やその後の片付け時に作業者の手が汚れ難く、軽量かつコンパクトで収納時の取り扱いも容易なＥＶ充電ケーブル保護具を提供することにある。
【課題を解決するための手段】
【０００７】

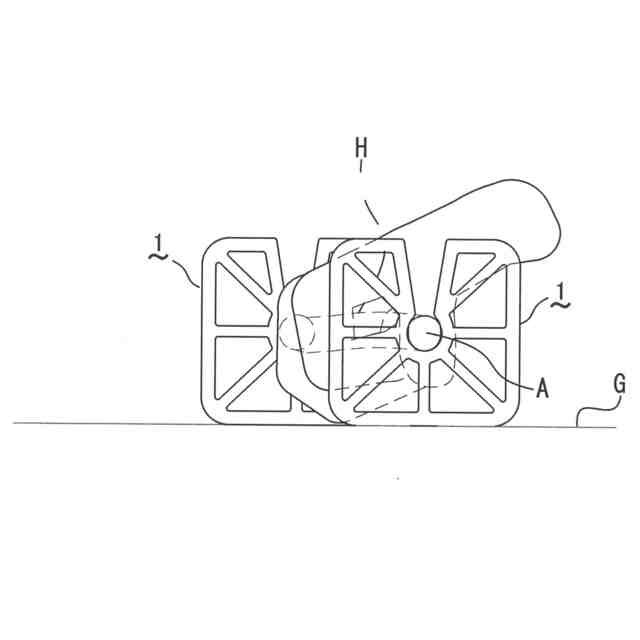

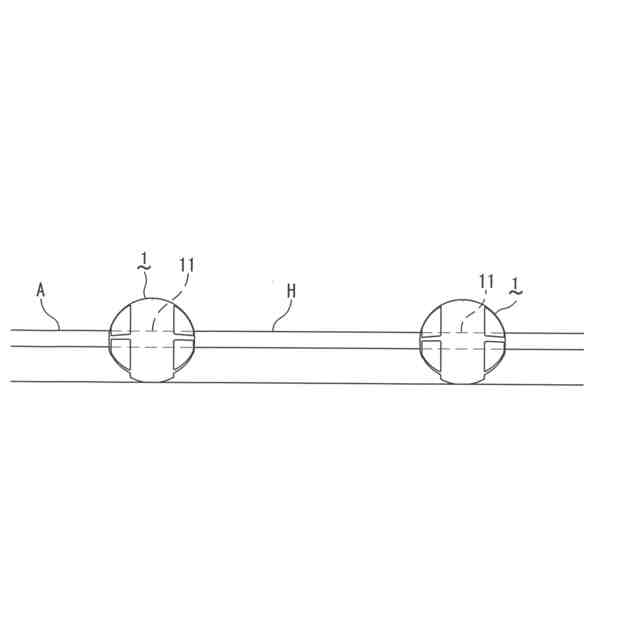

本発明者は、上記課題を解決する手段として、ケーブル挿通孔11を有する一対の台部材１からＥＶ充電ケーブル保護具を構成すると共に、各台部材１のケーブル挿通孔11にＥＶ充電ケーブルＡを挿通固定して台部材１間に掴み部Ｈを形成可能に構成した(効果は後述する)。
【０００８】
本発明は、上記台部材１の全体形状を球状または円形のリング状とすることもでき、その場合には、ＥＶ充電ケーブルＡの捻じれに応じて台部材１が回転するため、捻じれ方向の負荷によって挿通孔11の内壁が摩耗し難く、ＥＶ充電ケーブルＡの局所的な捻じれも生じ難い。
【０００９】
本発明は、上記台部材１の外周面の一部に、ケーブル挿通孔11に連通し、かつ、外周面から挿入孔11に向けて窄まった形状の開口部16を形成することもでき、この開口部16にＥＶ充電ケーブルＡをケーブル挿通孔11まで挿入したとき、弾性変形により拡開したケーブル挿通孔11の内壁がＥＶ充電ケーブルＡに密着した状態となるようにすることで、ＥＶ充電ケーブルＡを台部材１に簡単に装着固定できる。
【００１０】
本発明は、上記台部材１を中空または肉抜きされた樹脂成形体とすることで台部材１の軽量化及び低コスト化を図れる。
【発明の効果】
（【００１１】以降は省略されています）
