公開番号2025115546
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010053
出願日2024-01-26
発明の名称浴室システム
出願人TOTO株式会社
代理人個人,個人,個人,個人,個人,個人,個人
主分類A47K 3/00 20060101AFI20250731BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】階下方向への騒音をより効果的に抑制し、且つ、振動ユニットによって水に与えられる振動の強度を十分なものとすることができる浴室システムを提供すること。

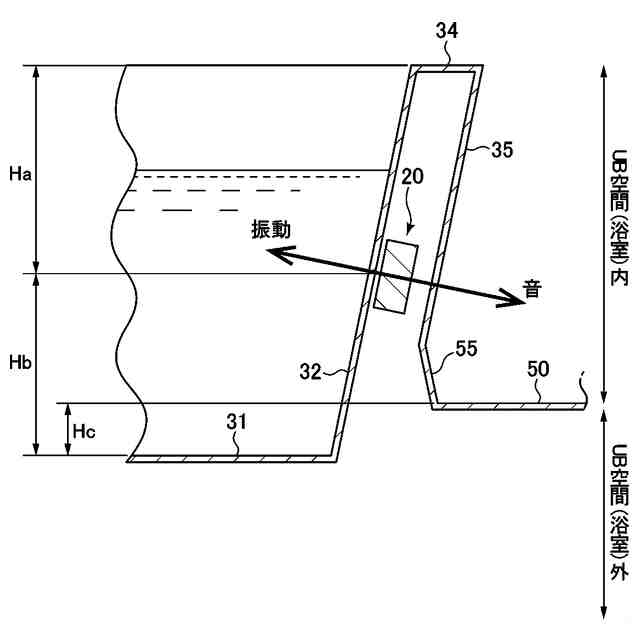

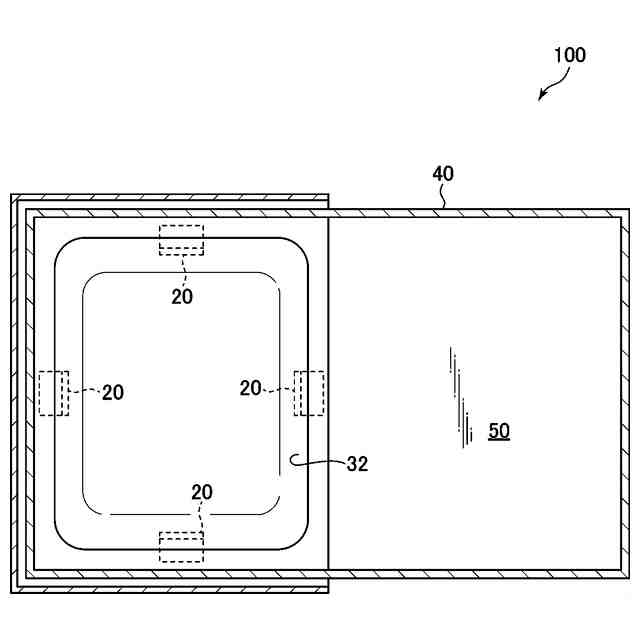

【解決手段】本発明は、浴室を備えた浴室システムであって、桶部を有する浴槽と、前記桶部に設置され、前記桶部内に溜められる水に振動を与える振動ユニットと、前記桶部の近傍に位置する洗い場床と、を備え、前記桶部の床面が、前記洗い場床の床面よりも下方に配置されており、前記桶部の上端縁が、前記洗い場床の床面よりも上方に配置されており、前記振動ユニットは、前記桶部の前記洗い場床側の壁面に設けられており、前記桶部の床面から前記振動ユニットまでの高さが、前記桶部の床面から前記洗い場床の床面までの高さよりも高く、前記振動ユニットから前記桶部の上端縁までの高さも、前記桶部の床面から前記洗い場床の床面までの高さよりも高いことを特徴とする浴室システムである。
【選択図】図2
特許請求の範囲【請求項１】
浴室を備えた浴室システムであって、
桶部を有する浴槽と、

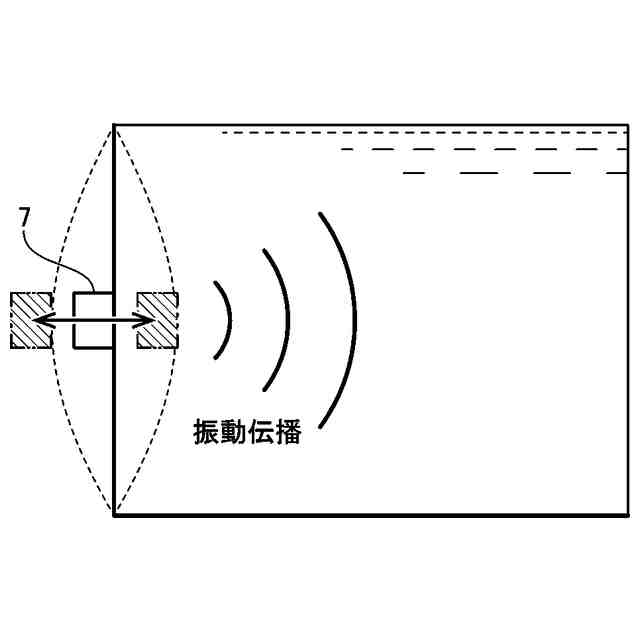

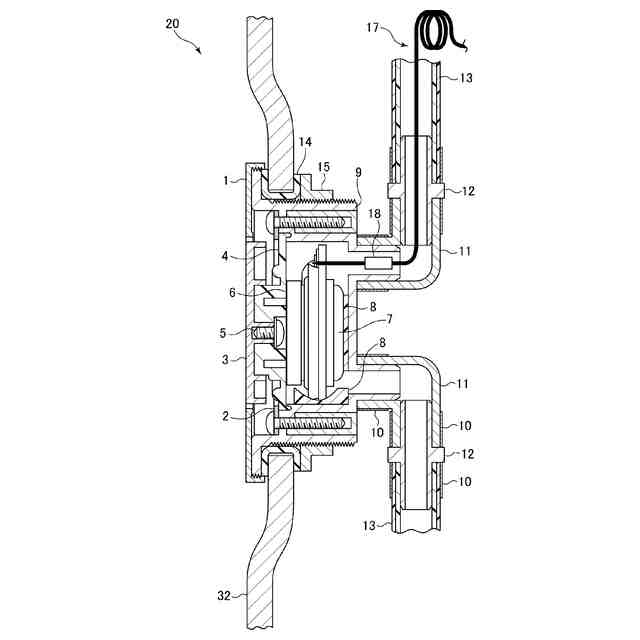

前記桶部に設置され、前記桶部内に溜められる水に振動を与える振動ユニットと、
前記桶部の近傍に位置する洗い場床と、
を備え、
前記桶部の床面が、前記洗い場床の床面よりも下方に配置されており、
前記桶部の上端縁が、前記洗い場床の床面よりも上方に配置されており、
前記振動ユニットは、前記桶部の前記洗い場床側の壁面に設けられており、
前記桶部の床面から前記振動ユニットまでの高さが、前記桶部の床面から前記洗い場床の床面までの高さよりも高く、
前記振動ユニットから前記桶部の上端縁までの高さも、前記桶部の床面から前記洗い場床の床面までの高さよりも高い
ことを特徴とする浴室システム。
続きを表示（約 210 文字）【請求項２】
前記洗い場床は、前記桶部側の端部において上方へ延出した延出壁を有しており、
前記振動ユニットは、前記延出壁の上端縁よりも高い位置に設けられている
ことを特徴とする請求項１に記載の浴室システム。
【請求項３】
前記振動ユニットは、前記桶部内に溜められる水の標準的な高さよりも低い位置に設けられている
ことを特徴とする請求項１または２に記載の浴室システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、振動ユニットを備えた浴室システムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、入浴者に音楽や振動を体感してもらう浴槽音響装置が開示されている。より具体的には、特許文献１には、浴槽内の溜水域へ振動を放出させるための溜水域用発音器と、溜水域よりも上方の空間域へ音を放出させるための空間域用発音器と、が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１２８９７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

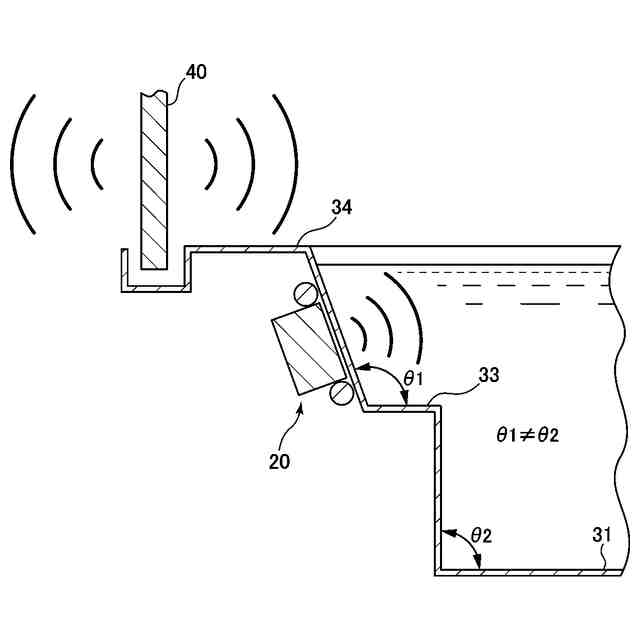

しかしながら、特許文献１に記載された浴槽は、桶部の上方に形成されたリム部の上方に壁が存在しないタイプの浴槽である。一方で、ユニットバスにおいては、当該リム部の上方に、浴室の一部を区画する壁が載置される必要がある。従って、ユニットバスの浴槽において振動を体感してもらう装置（振動ユニット）を設置する場合には、当該壁等に振動が伝播して不快な騒音を発生させることがないよう、特別な配慮が必要である。
【０００５】
本件発明者は、リム部の上方に浴室の一部を区画する壁が載置されている浴室システムにおいて、不快な騒音の発生を効果的に抑制することができる、振動ユニットの好適な設置態様を見出した。
【０００６】
本発明（の第１の態様）は、以上の知見に基づいて創案されたものである。本発明の第１の目的は、不快な騒音の発生を効果的に抑制することができる、振動ユニットを備えた浴室システムを提供することである。
【０００７】
別の目的に関して、本件発明者は、桶部の床面から振動ユニットまでの高さを工夫することによって、浴槽躯体の揺れによって発生する階下方向への騒音をより効果的に抑制することができ、且つ、振動ユニットによって水に与えられる振動の強度を十分なものとすることができることを見出した。
【０００８】
本発明（の第２の態様）は、以上の知見に基づいて創案されたものである。本発明の第２の目的は、浴槽躯体の揺れによって発生する階下方向への騒音をより効果的に抑制することができ、且つ、振動ユニットによって水に与えられる振動の強度を十分なものとすることができる浴室システムを提供することである。
【０００９】
更に別の目的に関して、本件発明者は、壁が載置された側の桶部の壁面に設けられた開口部に対して振動ユニットの振動部を着脱自在に設置することで、振動ユニットの振動部のメンテナンス性が良好になることを知見した。
【００１０】
本発明（の第３の態様）は、以上の知見に基づいて創案されたものである。本発明の第３の目的は、メンテナンス性が良好な、振動ユニットを備えた浴室システムを提供することである。
【課題を解決するための手段】
（【００１１】以降は省略されています）
