公開番号2025114930
公報種別公開特許公報(A)
公開日2025-08-06
出願番号2024009173
出願日2024-01-25
発明の名称配線部材
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人,個人,個人
主分類H02G 3/04 20060101AFI20250730BHJP(電力の発電,変換,配電)
要約【課題】配線体に他の扁平部材を重ねた状態に保つことを目的とする。
【解決手段】配線部材10は、第1シート22と、第1シートに固定された線状伝送部材26とを含む配線体20と、第2シート32を含む扁平体30と、を備える。第2シートに貫通孔33が形成される。線状伝送部材が、固定領域23と挟持領域24とを有する。固定領域23が貫通孔を介して第1シートに固定される。挟持領域と第1シートとの間に、第2シートの少なくとも一部が挟込まれている。
【選択図】図2
特許請求の範囲【請求項１】
第１シートと、前記第１シートに固定された線状伝送部材とを含む配線体と、
第２シートを含む扁平体と、
を備え、
前記第２シートに貫通孔が形成され、
前記線状伝送部材が、固定領域と挟持領域とを有し、
前記固定領域が前記貫通孔を介して前記第１シートに固定され、
前記挟持領域と前記第１シートとの間に、前記第２シートの少なくとも一部が挟込まれている、配線部材。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の配線部材であって、
前記線状伝送部材の表面素材は、前記第１シートに対する融着による剥離強度が、前記第２シートに対する融着による剥離強度よりも大きい性質を有する、配線部材。
【請求項３】
請求項１または請求項２に記載の配線部材であって、
前記配線体は、前記第１シートと、前記線状伝送部材としての第１線状伝送部材とを含む第１配線体であり、
前記扁平体は、前記第２シートと、前記第２シートに固定された第２線状伝送部材とを含む第２配線体である、配線部材。
【請求項４】
請求項３に記載の配線部材であって、
前記第２線状伝送部材は、前記第２シートに対して前記第１線状伝送部材と同じ側に位置する、配線部材。
【請求項５】
請求項３に記載の配線部材であって、
前記第２線状伝送部材の表面素材は、前記第２シートに対する融着による剥離強度が、前記第１シートに対する融着による剥離強度よりも大きい性質を有する、配線部材。
【請求項６】
請求項５に記載の配線部材であって、
前記第１線状伝送部材の表面素材は、前記第１シートに対する融着による剥離強度が、前記第２シートに対する融着による剥離強度よりも大きい性質を有する、配線部材。
【請求項７】
請求項３に記載の配線部材であって、
前記第１線状伝送部材の表面素材及び前記第１シートの固定面の素材は、第１樹脂材料であり、
前記第２線状伝送部材の表面素材及び前記第２シートの固定面の素材は、第２樹脂材料であり、
前記第２樹脂材料の軟化点が前記第１樹脂材料の軟化点よりも高い、配線部材。
【請求項８】
請求項７に記載の配線部材であって、
前記第１樹脂材料がポリ塩化ビニルであり、
前記第２樹脂材料がポリオレフィンである、配線部材。
【請求項９】
請求項１または請求項２に記載の配線部材であって、
前記貫通孔は、前記固定領域のうち前記第１シートに固定される部分よりも大きく広がっている、配線部材。
【請求項１０】
請求項１または請求項２に記載の配線部材であって、
前記第２シートは、複数の繊維が絡み合った不織層を含み、
前記貫通孔は、前記複数の繊維の隙間より大きい、配線部材。

発明の詳細な説明【技術分野】
【０００１】
本開示は、配線部材に関する。
続きを表示（約 920 文字）【背景技術】
【０００２】
特許文献１は、第１扁平部材と第２扁平配線部材とを備える配線部材を開示する。この配線部材において、第１扁平配線部材の少なくとも一部と、第２扁平配線部材の少なくとも一部とが積層されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０７６４７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここにおいて、配線体に他の扁平部材を重ねた状態で保つことが要請されている。
【０００５】
そこで、本開示は、配線体に他の扁平部材を重ねた状態に保つことを目的とする。
【課題を解決するための手段】
【０００６】
本開示の配線部材は、第１シートと、前記第１シートに固定された線状伝送部材とを含む配線体と、第２シートを含む扁平体と、を備え、前記第２シートに貫通孔が形成され、前記線状伝送部材が、固定領域と挟持領域とを有し、前記固定領域が前記貫通孔を介して前記第１シートに固定され、前記挟持領域と前記第１シートとの間に、前記第２シートの少なくとも一部が挟込まれている、配線部材である。
【発明の効果】
【０００７】
本開示によれば、配線体に他の扁平部材を重ねた状態に保つことができる。
【図面の簡単な説明】
【０００８】

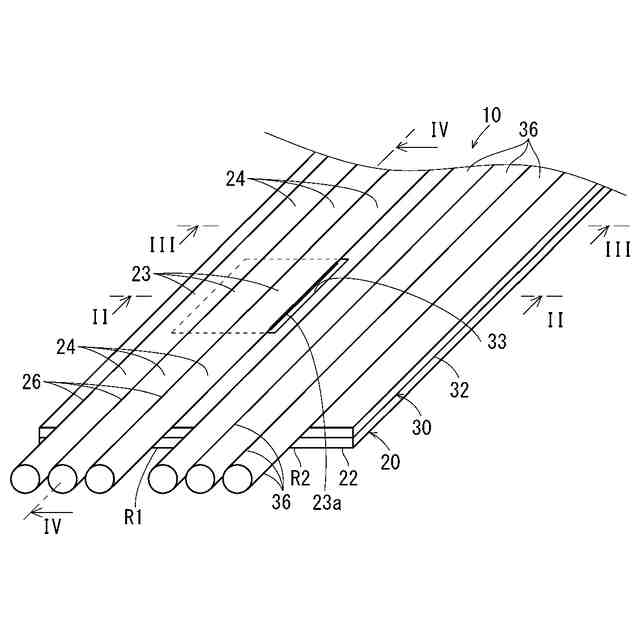

図１は実施形態に係る配線部材を示す斜視図である。

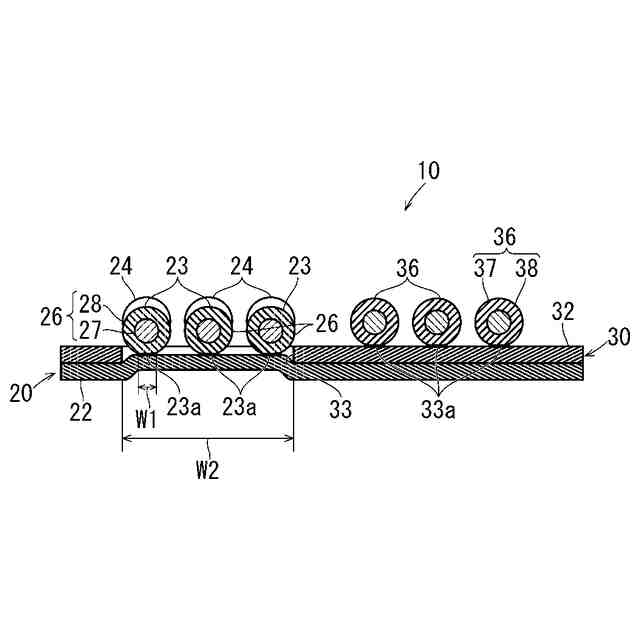

図２は図１のＩＩ―ＩＩ線断面図である。

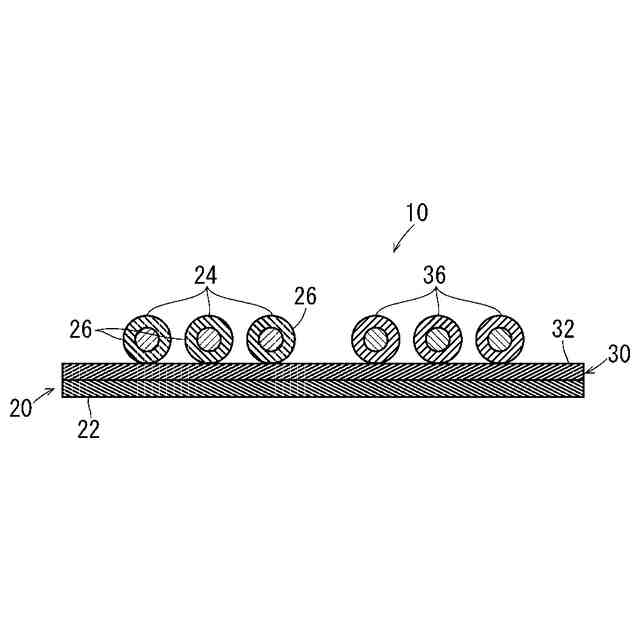

図３は図１のＩＩＩ－ＩＩＩ線断面図である。

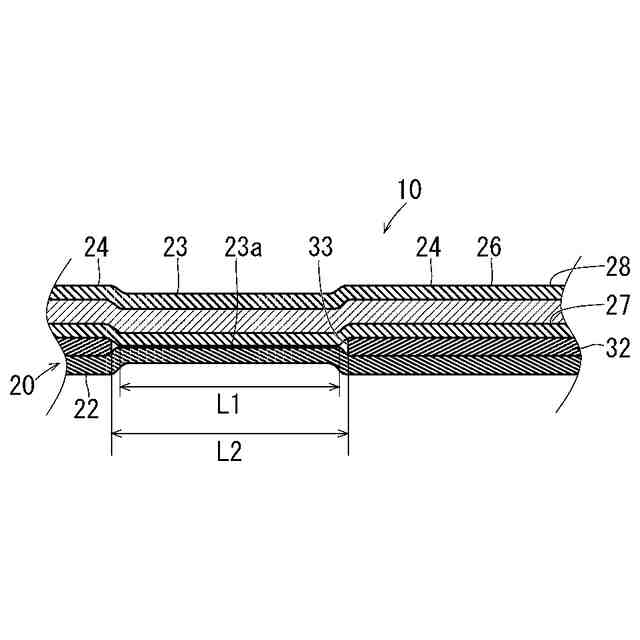

図４は図１のＩＶ－ＩＶ線断面図である。

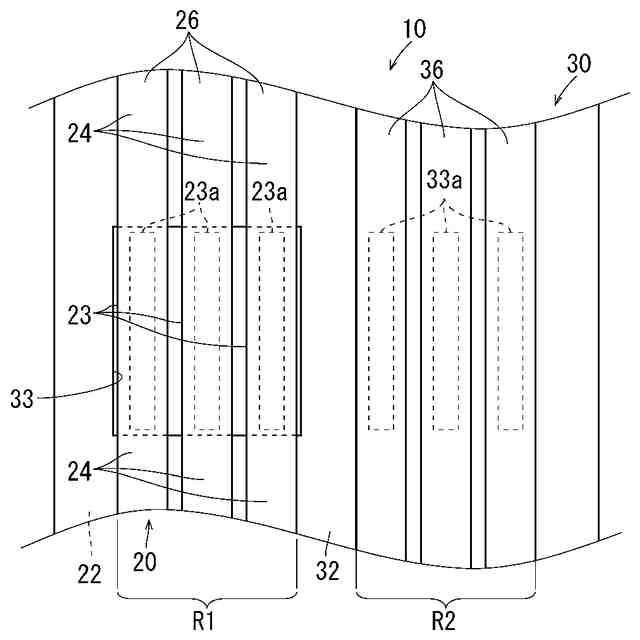

図５は配線部材を示す平面図である。

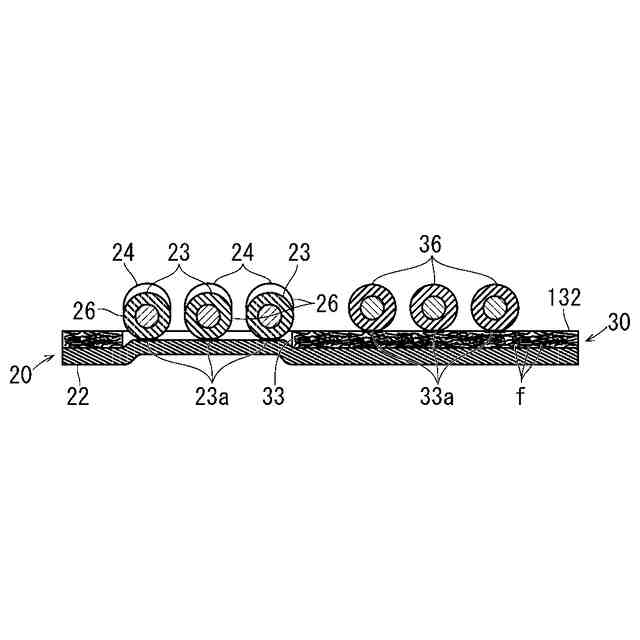

図６は変形例に係る配線部材を示す断面図である。

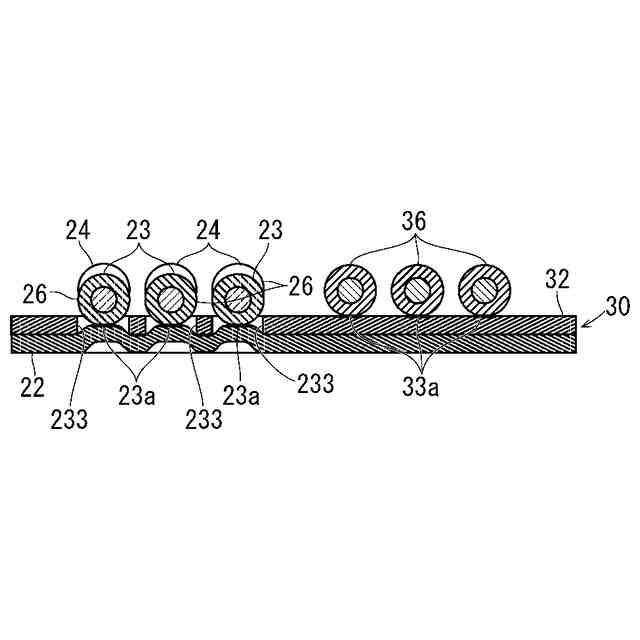

図７は他の変形例に係る配線部材を示す断面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
【００１０】
本開示の配線部材は、次の通りである。
（【００１１】以降は省略されています）
