公開番号2025114689
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2025076630,2024077155
出願日2025-05-02,2015-03-16
発明の名称移動体通信システム、マスタ基地局、セカンダリ基地局、移動端末
出願人三菱電機株式会社
代理人個人,個人
主分類H04W 24/10 20090101AFI20250729BHJP(電気通信技術)
要約【課題】デュアルコネクティビティ中の移動端末装置がハンドオーバを行うことができる技術を提供する。
【解決手段】通信システムは、通信端末(UE)と、通信端末と無線通信を行うための複数のセルを構成する少なくとも1つの基地局(S-MeNB、T-MeNB、SeNB)とを備える。複数のセルは、第1セル(SeNBによるセル)と、第1セルと共に通信端末に第1デュアルコネクティビティを提供する第2セル(S-MeNBによるセル)と、第1セルと共に通信端末に第2デュアルコネクティビティを提供する第3セル(T-MeNBによるセル)とを含む。通信端末は、第1デュアルコネクティビティから第2デュアルコネクティビティへ移行するために第2セル(S-MeNBによるセル)から第3セルへ(T-MeNBによるセル)のハンドオーバを行う間、第1セル(SeNBによるセル)との接続を維持する。
【選択図】図17
特許請求の範囲【請求項１】
マスタ基地局およびセカンダリ基地局が並行して移動端末と無線通信する移動体通信システムにおいて、
前記セカンダリ基地局に関する測定結果を、前記移動端末から前記マスタ基地局に送信する、移動体通信システム。
続きを表示（約 460 文字）【請求項２】
請求項１に記載の移動体通信システムであって、
前記セカンダリ基地局に関する測定設定を、前記マスタ基地局から前記移動端末に送信する、移動体通信システム。
【請求項３】
マスタ基地局およびセカンダリ基地局が並行して移動端末と無線通信する移動体通信システムにおけるマスタ基地局であって、
前記セカンダリ基地局に関する測定結果を、前記移動端末から受信する、マスタ基地局。
【請求項４】
マスタ基地局およびセカンダリ基地局が並行して移動端末と無線通信する移動体通信システムにおけるセカンダリ基地局であって、
前記セカンダリ基地局に関する測定結果が、前記移動端末から前記マスタ基地局に送信される、セカンダリ基地局。
【請求項５】
マスタ基地局およびセカンダリ基地局が並行して移動端末と無線通信する移動体通信システムにおける移動端末であって、
前記セカンダリ基地局に関する測定結果を、前記マスタ基地局に送信する、移動端末。

発明の詳細な説明【技術分野】
【０００１】
本開示は、無線通信技術に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
移動体通信システムの規格化団体である３ＧＰＰ（3rd Generation Partnership Project）において、無線区間についてはロングタームエボリューション（Long Term Evolution：ＬＴＥ）と称し、コアネットワークおよび無線アクセスネットワーク（以下、まとめて、ネットワークとも称する）を含めたシステム全体構成については、システムアーキテクチャエボリューション（System Architecture Evolution：ＳＡＥ）と称される新たな通信方式が検討されている（例えば、非特許文献１～１０参照）。この通信方式は３．９Ｇ（3.9 Generation）システムとも呼ばれる。
【０００３】
ＬＴＥのアクセス方式としては、下り方向はＯＦＤＭ（Orthogonal Frequency Division Multiplexing）、上り方向はＳＣ－ＦＤＭＡ（Single Carrier Frequency Division Multiple Access）が用いられる。また、ＬＴＥは、Ｗ－ＣＤＭＡ（Wideband Code division Multiple Access）とは異なり、回線交換を含まず、パケット通信方式のみになる。
【０００４】

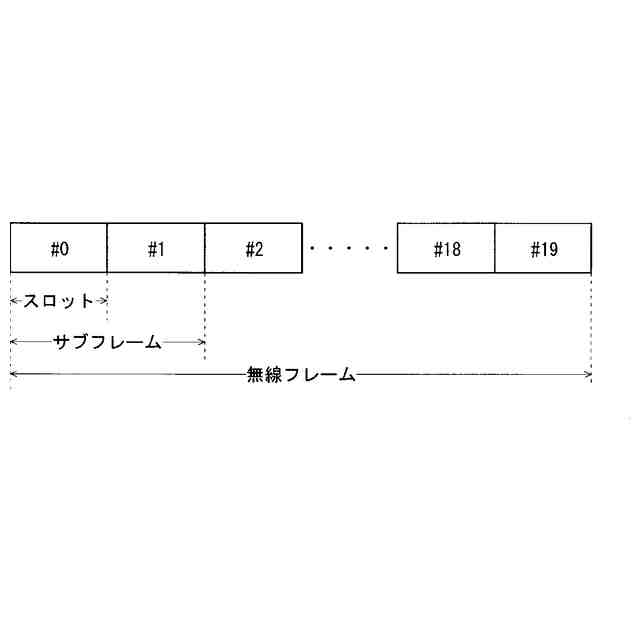

非特許文献１（５章）に記載される、３ＧＰＰでの、ＬＴＥシステムにおけるフレーム構成に関する決定事項について、図１を用いて説明する。図１は、ＬＴＥ方式の通信システムで使用される無線フレームの構成を示す説明図である。図１において、１つの無線フレーム（Radio frame）は１０ｍｓである。無線フレームは１０個の等しい大きさのサブフレーム（Subframe）に分割される。サブフレームは、２個の等しい大きさのスロット（slot）に分割される。無線フレーム毎に１番目および６番目のサブフレームに下り同期信号（Downlink Synchronization Signal：ＳＳ）が含まれる。同期信号には、第一同期信号（Primary Synchronization Signal：Ｐ－ＳＳ）と、第二同期信号（Secondary Synchronization Signal：Ｓ－ＳＳ）とがある。
【０００５】
３ＧＰＰでの、ＬＴＥシステムにおけるチャネル構成に関する決定事項が、非特許文献１（５章）に記載されている。ＣＳＧ（Closed Subscriber Group）セルにおいてもｎｏｎ－ＣＳＧセルと同じチャネル構成が用いられると想定されている。
【０００６】
物理報知チャネル（Physical Broadcast channel：ＰＢＣＨ）は、基地局から移動端末への下り送信用のチャネルである。ＢＣＨトランスポートブロック（transport block）は、４０ｍｓ間隔中の４個のサブフレームにマッピングされる。４０ｍｓタイミングの明白なシグナリングはない。
【０００７】
物理制御フォーマットインジケータチャネル（Physical Control Format Indicator Channel：ＰＣＦＩＣＨ）は、基地局から移動端末への下り送信用のチャネルである。ＰＣＦＩＣＨは、ＰＤＣＣＨｓのために用いるＯＦＤＭ（Orthogonal Frequency Division Multiplexing）シンボルの数を、基地局から移動端末へ通知する。ＰＣＦＩＣＨは、サブフレーム毎に送信される。
【０００８】
物理下り制御チャネル（Physical Downlink Control Channel：ＰＤＣＣＨ）は、基地局から移動端末への下り送信用のチャネルである。ＰＤＣＣＨは、後述のトランスポートチャネルの１つである下り共有チャネル（Downlink Shared Channel：ＤＬ－ＳＣＨ）のリソース割り当て（allocation）情報、後述のトランスポートチャネルの１つであるページングチャネル（Paging Channel：ＰＣＨ）のリソース割り当て（allocation）情報、ＤＬ－ＳＣＨに関するＨＡＲＱ（Hybrid Automatic Repeat reQuest）情報を通知する。ＰＤＣＣＨは、上りスケジューリンググラント（Uplink Scheduling Grant）を運ぶ。ＰＤＣＣＨは、上り送信に対する応答信号であるＡｃｋ（Acknowledgement）／Ｎａｃｋ（Negative Acknowledgement）を運ぶ。ＰＤＣＣＨは、Ｌ１／Ｌ２制御信号とも呼ばれる。
【０００９】
物理下り共有チャネル（Physical Downlink Shared Channel：ＰＤＳＣＨ）は、基地局から移動端末への下り送信用のチャネルである。ＰＤＳＣＨには、トランスポートチャネルである下り共有チャネル（ＤＬ－ＳＣＨ）、およびトランスポートチャネルであるＰＣＨがマッピングされている。
【００１０】
物理マルチキャストチャネル（Physical Multicast Channel：ＰＭＣＨ）は、基地局から移動端末への下り送信用のチャネルである。ＰＭＣＨには、トランスポートチャネルであるマルチキャストチャネル（Multicast Channel：ＭＣＨ）がマッピングされている。
（【００１１】以降は省略されています）
