特許ウォッチ

公開番号2025106659
公報種別公開特許公報(A)
公開日2025-07-16
出願番号2024000046
出願日2024-01-04
発明の名称照明システム
出願人三菱電機株式会社
代理人弁理士法人高田・高橋国際特許事務所
主分類H05B 47/155 20200101AFI20250709BHJP(他に分類されない電気技術)
要約【課題】対象者に応じて適切な照明環境を実現することができる照明システムを提供する。
【解決手段】照明システムは、照明装置と、対象者の心拍または脈拍の指標値であるバイタル値を検出するバイタルセンサと、前記照明装置を制御する制御装置と、を備え、前記制御装置は、前記バイタルセンサで検出されたバイタル値に基づいて、前記対象者の生理的な状態の指標値である照明影響を演算する影響演算部と、前記バイタルセンサで検出された前記バイタル値と前記照明影響とを含む推論用データから、知的生産性が向上するように前記照明影響が変化するような優先照明環境を推論するための前記対象者に対応する照明モデルを用いて、前記推論用データから前記優先照明環境を算出する算出部と、前記対象者の周囲が前記優先照明環境となるよう前記照明装置を制御する照明制御部と、を有した。
【選択図】図2
特許請求の範囲【請求項１】
対象者の周囲の照度および色温度を含む照明環境を変化可能な照明装置と、
前記対象者の心拍または脈拍の指標値であるバイタル値を検出するバイタルセンサと、
前記照明装置を制御する制御装置と、
を備え、
前記制御装置は、
前記バイタルセンサで検出されたバイタル値に基づいて、前記対象者の生理的な状態の指標値である照明影響を演算する影響演算部と、
前記バイタルセンサで検出された前記バイタル値と前記照明影響とを含む推論用データから、知的生産性が向上するように前記照明影響が変化するような優先照明環境を推論するための前記対象者に対応する照明モデルを用いて、前記推論用データから前記優先照明環境を算出する算出部と、
前記対象者の周囲が前記優先照明環境となるよう前記照明装置を制御する照明制御部と、
を有した照明システム。
続きを表示（約 1,500 文字）【請求項２】
学習装置、
を更に備え、
前記学習装置は、
前記バイタルセンサで検出された前記対象者のバイタル値の時間推移と、前記対象者の前記照明影響の時間推移と、前記対象者の周囲の照明環境の時間推移とを含む学習用データを取得する取得部と、
前記学習用データを用いて、前記対象者の前記バイタル値と前記対象者の照明影響とを含む前記推論用データから前記優先照明環境を推論するための学習済みの前記照明モデルを生成する生成部と、
を有した請求項１に記載の照明システム。
【請求項３】
前記照明影響には、前記対象者の集中力の指標値である集中度が含まれ、
前記照明モデルは、前記対象者の集中度が規定の集中度閾値よりも大きくなるような前記優先照明環境を推論するためのモデルであって、
前記算出部は、前記照明モデルを用いて前記推論用データから前記対象者の前記集中度が前記集中度閾値よりも大きくなるような前記優先照明環境を算出する、
請求項１に記載の照明システム。
【請求項４】
前記照明モデルは、前記対象者が作業をすると見込まれる時間帯における前記集中度の平均値が前記集中度閾値よりも大きくなるような前記優先照明環境を推論するためのモデルであって、
前記算出部は、前記照明モデルを用いて前記推論用データから前記対象者が作業をすると見込まれる時間帯における前記集中度の平均値が前記集中度閾値よりも大きくなるような前記優先照明環境を算出する、
請求項３に記載の照明システム。
【請求項５】
前記照明制御部は、前記優先照明環境に対してサーカディアンリズムに基づく補正を行った補正照明環境を算出し、前記対象者の周囲が前記補正照明環境となるよう前記照明装置を制御する、
請求項１から請求項４のいずれか一項に記載の照明システム。
【請求項６】
前記照明制御部は、午前中に前記優先照明環境が算出された場合、サーカディアンリズムに基づく補正として、前記優先照明環境に示されるよりも照度を高くするよう補正した前記補正照明環境を算出する、
請求項５に記載の照明システム。
【請求項７】
前記算出部は、照明環境が実現される制御時刻を含む前記優先照明環境を算出し、
前記照明制御部は、前記制御時刻から規定の事前時間だけ前の時刻に前記優先照明環境となるよう前記照明装置を制御する、
請求項１から請求項４のいずれか一項に記載の照明システム。
【請求項８】
前記照明制御部は、前記照明装置ではない機器であって前記対象者の周囲の照明環境に影響を与える関連機器と、前記照明装置とによって前記対象者の周囲が前記優先照明環境となるような前記関連機器の制御状態を演算し、前記関連機器に対して前記制御状態となるような指令を送信する、
請求項１から請求項４のいずれか一項に記載の照明システム。
【請求項９】
前記関連機器には、遠隔で開閉可能な窓のブラインドが含まれ、
前記照明制御部は、前記制御状態として前記ブラインドが閉じた状態となるような指令を送信する、
請求項８に記載の照明システム。
【請求項１０】
前記関連機器には、ディスプレイ装置が含まれ、
前記照明制御部は、前記制御状態として前記ディスプレイ装置の輝度を下げるような指令を送信する、
請求項８に記載の照明システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、照明システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１は、照明環境の制御を行う環境制御システムを開示する。環境制御システムによれば、バイタルセンサによって作業者の作業能率の低下を検知すると、周囲の照明環境を変化させて、当該作業者の作業能率を向上させ得る。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１９０７６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の環境制御システムにおいて、作業者それぞれの特性は考慮されていない。例えば、ある程度長時間の作業を行う作業者の場合、作業の間常に高い集中力を保つことが難しい。
【０００５】
本開示は、上述の課題を解決するためになされた。本開示の目的は、対象者に応じて適切な照明環境を実現することができる照明システムを提供することである。
【課題を解決するための手段】
【０００６】
本開示に係る照明システムは、対象者の周囲の照度および色温度を含む照明環境を変化可能な照明装置と、前記対象者の心拍または脈拍の指標値であるバイタル値を検出するバイタルセンサと、前記照明装置を制御する制御装置と、を備え、前記制御装置は、前記バイタルセンサで検出されたバイタル値に基づいて、前記対象者の生理的な状態の指標値である照明影響を演算する影響演算部と、前記バイタルセンサで検出された前記バイタル値と前記照明影響とを含む推論用データから、知的生産性が向上するように前記照明影響が変化するような優先照明環境を推論するための対象者に対応する照明モデルを用いて、前記推論用データから前記優先照明環境を算出する算出部と、前記対象者の周囲が前記優先照明環境となるよう前記照明装置を制御する照明制御部と、を有した。
【発明の効果】
【０００７】
本開示によれば、対象者に対応する照明モデルを用いて優先照明環境が算出される。このため、対象者に応じて適切な照明環境を実現することができる。
【図面の簡単な説明】
【０００８】
実施の形態１における照明システムが適用されたオフィスを示す図である。
実施の形態１における照明システムの機能ブロック図である。
ニューラルネットワークモデルの概要を示す図である。

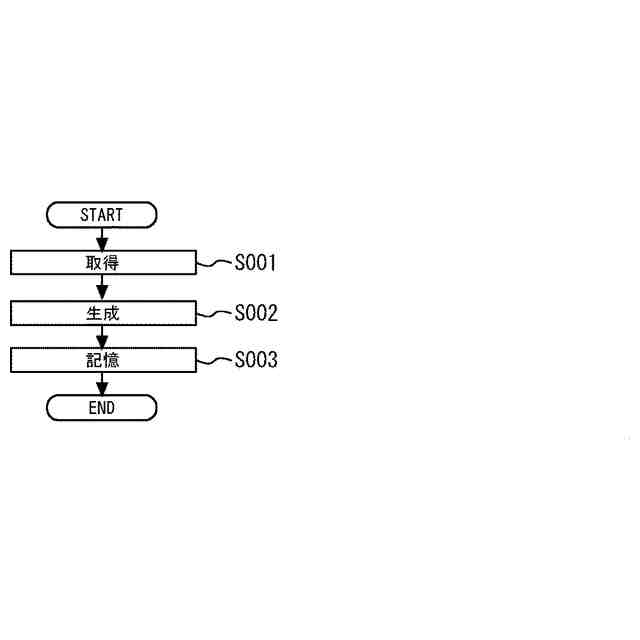

実施の形態１における照明システムの学習装置が行う学習処理を示すフローチャートである。

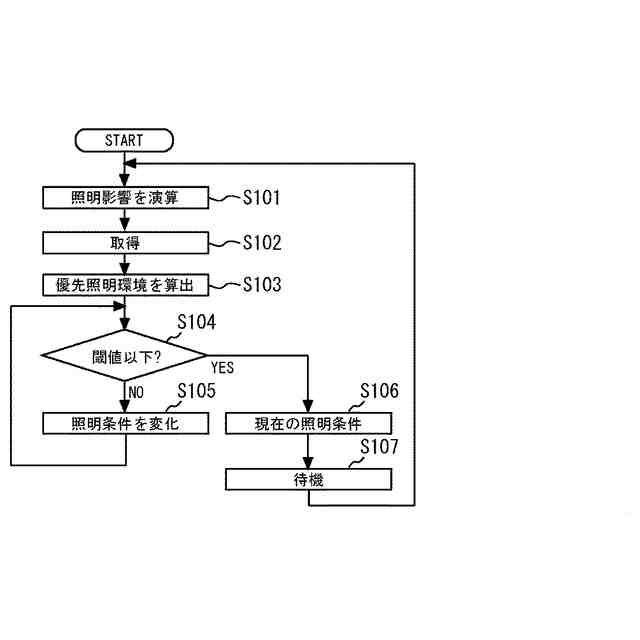

実施の形態１における照明システムで行われる照明制御の第１例のフローチャートである。

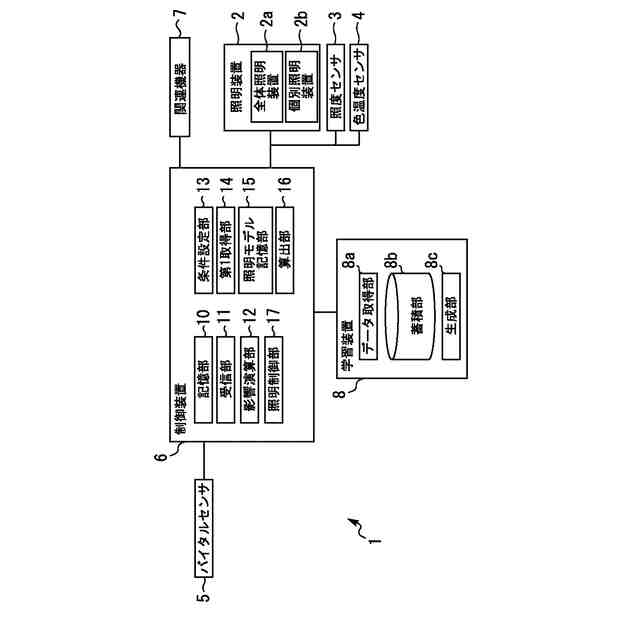

実施の形態２における照明システムの機能ブロック図である。

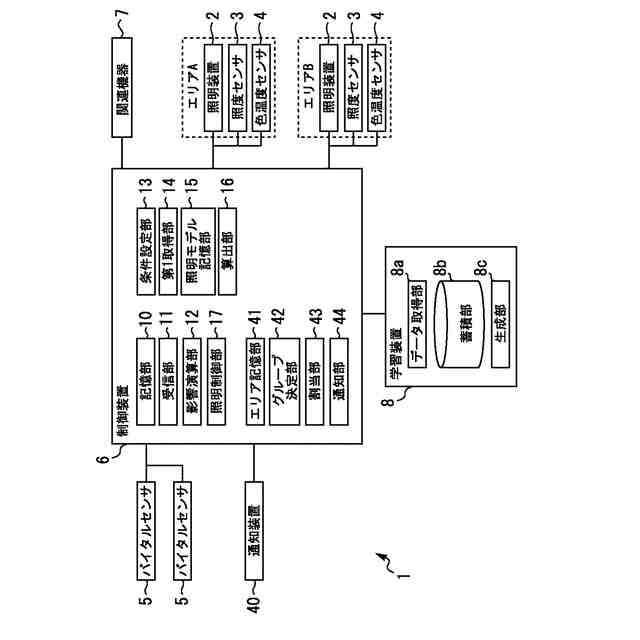

実施の形態３における照明システムの機能ブロック図である。

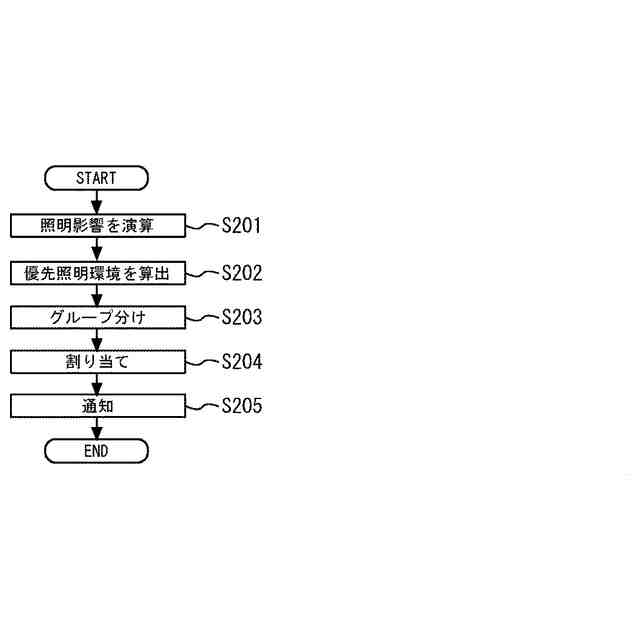

実施の形態３における照明システムが行う制御のフローチャートである。
実施の形態４における照明システムの機能ブロック図である。
実施の形態１から４における照明システムの制御装置のハードウェア構成図である。
【発明を実施するための形態】
【０００９】
本開示を実施するための形態について添付の図面に従って説明する。なお、各図中、同一または相当する部分には同一の符号が付される。当該部分の重複説明は適宜に簡略化ないし省略される。
【００１０】
実施の形態１．

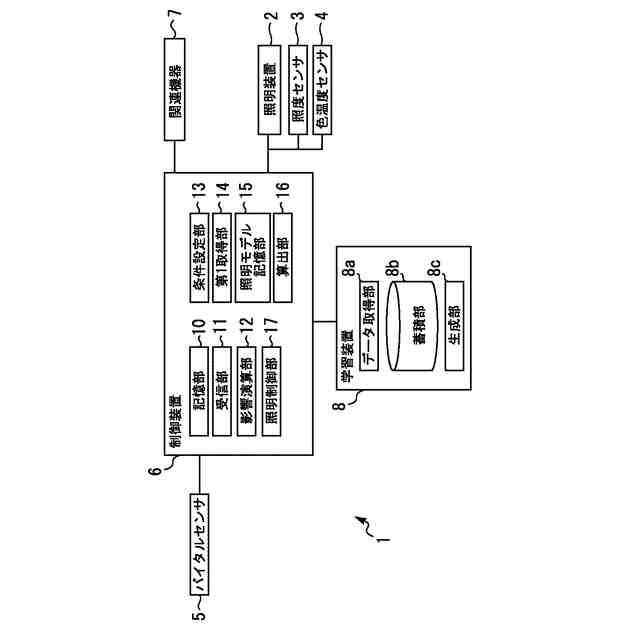

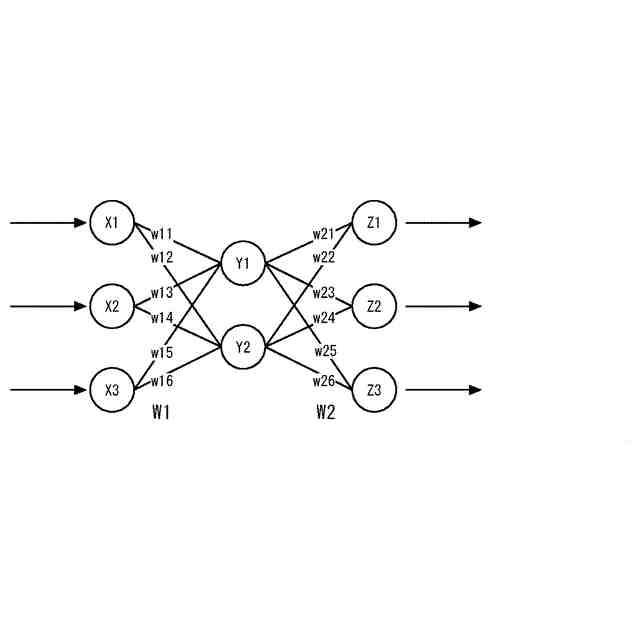

図１は実施の形態１における照明システムが適用されたオフィスを示す図である。図２は実施の形態１における照明システムの機能ブロック図である。図３はニューラルネットワークモデルの概要を示す図である。
（【００１１】以降は省略されています）
