公開番号2025110901
公報種別公開特許公報(A)
公開日2025-07-29
出願番号2025006160
出願日2025-01-16
発明の名称バッテリパック
出願人三星エスディアイ株式会社,SAMSUNG SDI Co., LTD.
代理人弁理士法人谷・阿部特許事務所
主分類H01M 50/284 20210101AFI20250722BHJP(基本的電気素子)
要約【課題】バッテリパックを提供する。
【解決手段】例示的な実施形態によるバッテリパックは、上下方向に延び、複数個の電極タブを含むバッテリセル;保護素子が配置され、バッテリセルの上端に固定され、複数個の電極タブと電気的に連結される基板;バッテリセルと基板との間に介在され、基板を支持するように構成された支持プレート;を含み、支持プレートは、水平方向に離隔された少なくとも2つ以上の部分支持部を含みうる。

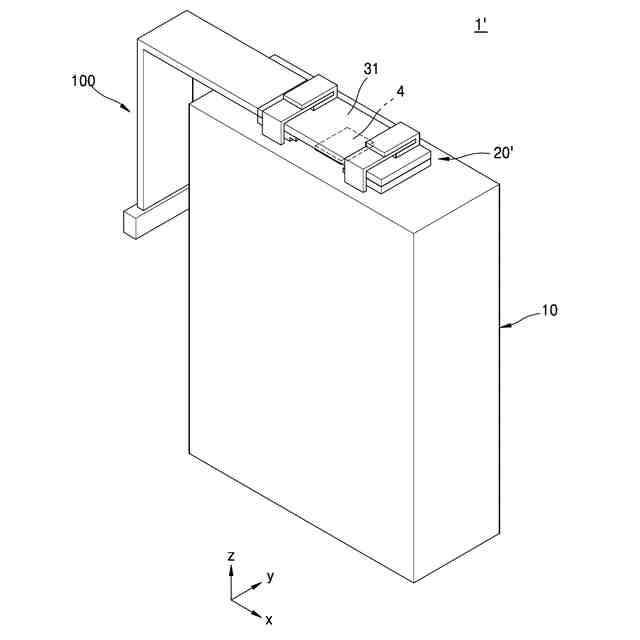

【選択図】図7
特許請求の範囲【請求項１】
上下方向に延び、複数個の電極タブを含むバッテリセルと、
保護素子が配置され、前記バッテリセルの上端に固定され、前記複数個の電極タブと電気的に連結される基板と、
前記バッテリセルと前記基板との間に介在され、前記基板を支持するように構成された支持プレートと、を含み、
前記支持プレートは、
前記基板と垂直な方向と交差する水平方向に離隔された少なくとも２つ以上の部分支持部を含む、バッテリパック。
続きを表示（約 690 文字）【請求項２】
前記基板、前記支持プレート及び前記バッテリセルは、上部から下方に順次に配置される、請求項１に記載のバッテリパック。
【請求項３】
前記基板は、
前記複数個の電極タブが連結される第１面を含み、
前記第１面と反対となる第２面には、前記支持プレートが配置される、請求項２に記載のバッテリパック。
【請求項４】
前記部分支持部が含む第１支持部及び第２支持部は、
それぞれ水平方向に前記基板の両端部に配置される、請求項３に記載のバッテリパック。
【請求項５】
前記保護素子は、前記基板の前記第２面に配置される、請求項４に記載のバッテリパック。
【請求項６】
前記第１支持部及び前記第２支持部の厚さは、
前記保護素子の厚さより厚い、請求項５に記載のバッテリパック。
【請求項７】
前記第１支持部及び前記第２支持部は、
前記基板に向かう方向にへこんだ段差を有する、請求項６に記載のバッテリパック。
【請求項８】
前記保護素子は、前記基板の前記第１面に配置される、請求項４に記載のバッテリパック。

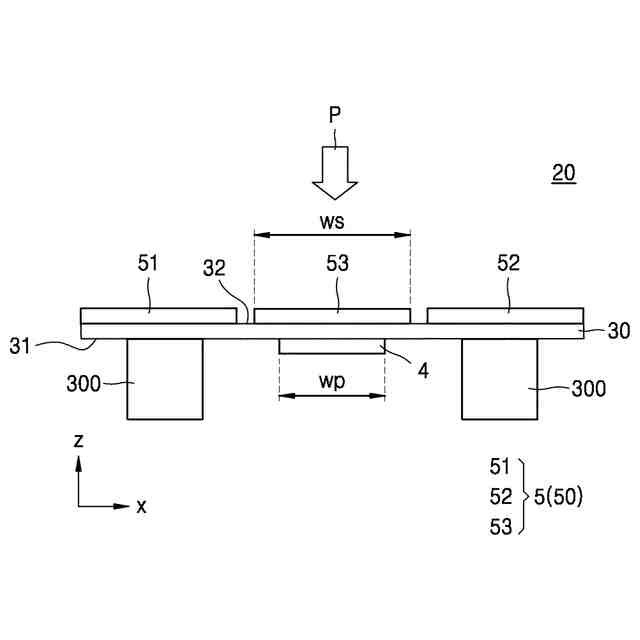

【請求項９】
前記部分支持部は、
前記基板を挟んで前記保護素子に対応する位置で前記保護素子の水平方向幅より広く形成される第３支持部を含む、請求項５に記載のバッテリパック。
【請求項１０】
前記部分支持部は、
前記基板に向かう方向にへこんだ段差を有する、請求項９に記載のバッテリパック。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バッテリパックに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
二次電池は、充電が不可能な一次電池とは異なり、充電及び放電が可能な電池である。低容量の二次電池は、スマートフォン、フィーチャーフォン、ノート型パソコン、デジタルカメラ及びカムコーダのように携帯可能な小型電子機器に使用され、大容量の二次電池は、ハイブリッド自動車、電気自動車などのモータ駆動用電源及び電力保存用電池などとして広く使用されている。そのような二次電池は、正極及び負極からなる電極組立体、それを収容するケース、電極組立体に連結される電極端子などを含む。
【０００３】

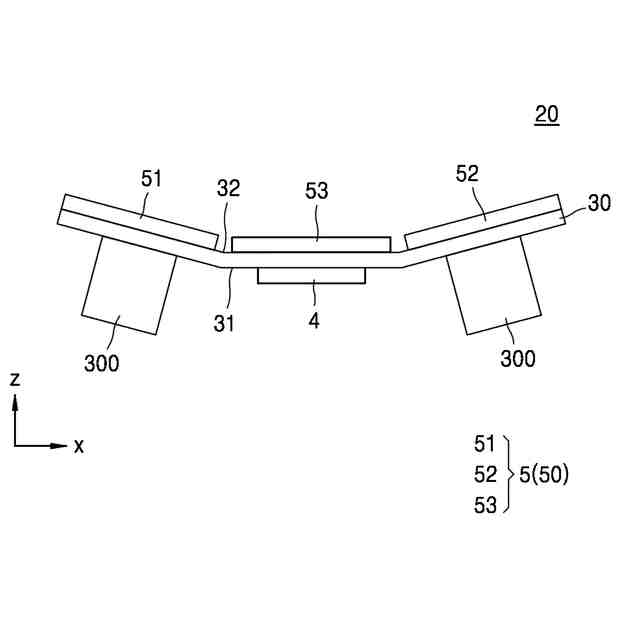

バッテリパック及び／またはバッテリモジュールは、充電及び／または放電時に内部回路を保護するように構成された保護回路モジュールを含みうる。保護回路モジュールは、保護回路素子が配置された基板を含みうる。保護回路モジュールは、バッテリパックの外観を形成するパッケージングの内部に配置されても、バッテリパックのパッケージング上に配置されてもよい。保護回路モジュールの外力による破損を防止する必要がある。
【０００４】
そのような発明の背景となる技術に開示された上述した情報は、単に本発明の背景に係わる理解度を向上させるためのものであり、よって、従来技術を構成しない情報を含みうる。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明が解決しようとする課題は、保護回路モジュールの基板を支持し、破損を防止しうる支持プレートを含むバッテリパックを提供することである。
【０００６】
但し、本発明が解決しようとする技術的課題は、上述した課題に制限されず、言及されていないさらに他の課題は、下記発明の説明から当業者に明確に理解されうる。
【課題を解決するための手段】
【０００７】

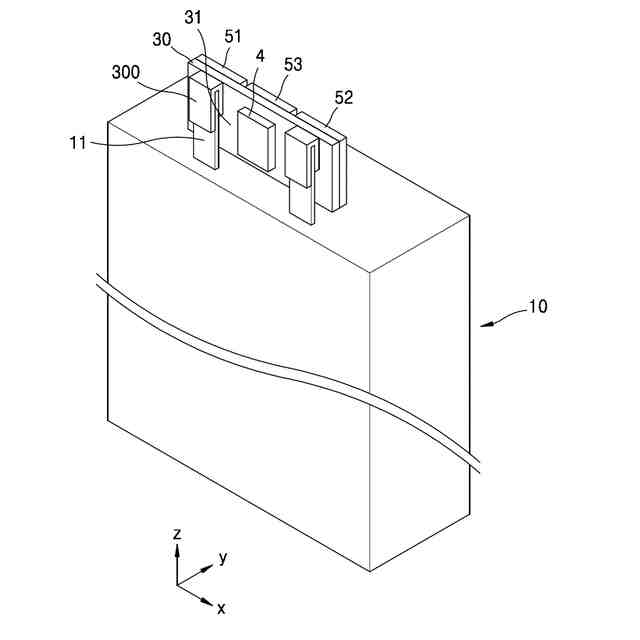

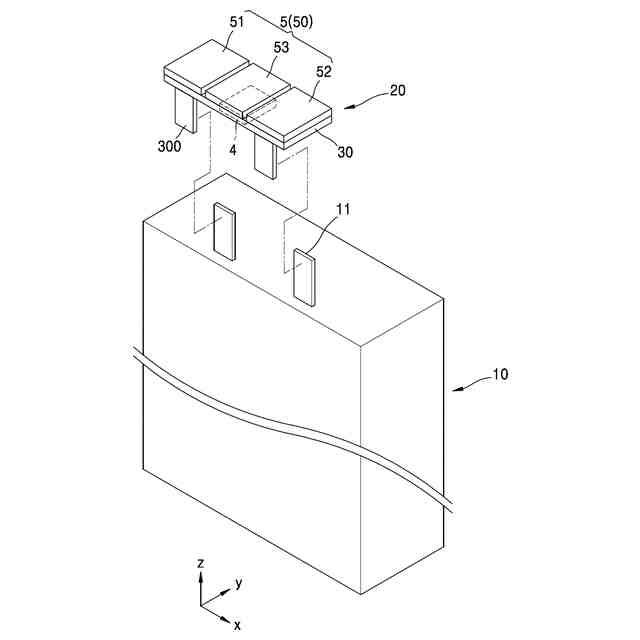

前記課題を解決するバッテリパックは、上下方向に延び、複数個の電極タブを含むバッテリセル；保護素子が配置され、前記バッテリセルの上端に固定され、前記複数個の電極タブと電気的に連結される基板；前記バッテリセルと前記基板との間に介在され、前記基板を支持するように構成された支持プレート；を含み、前記支持プレートは、水平方向に離隔された少なくとも２つ以上の部分支持部を含みうる。
【０００８】

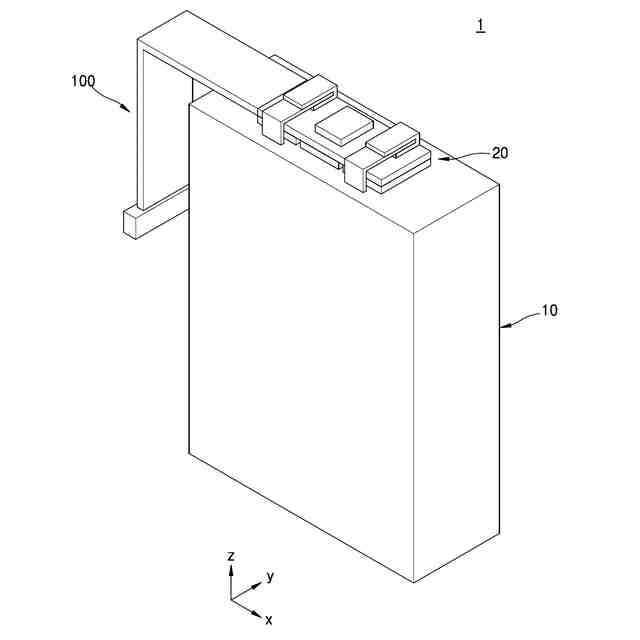

前記基板、前記支持プレート及び前記バッテリセルは、上部から下方に順次に配置されうる。
【０００９】
前記基板は、前記複数個の電極タブが連結される第１面を含み、前記第１面と反対となる第２面には、前記支持プレートが配置されうる。
【００１０】

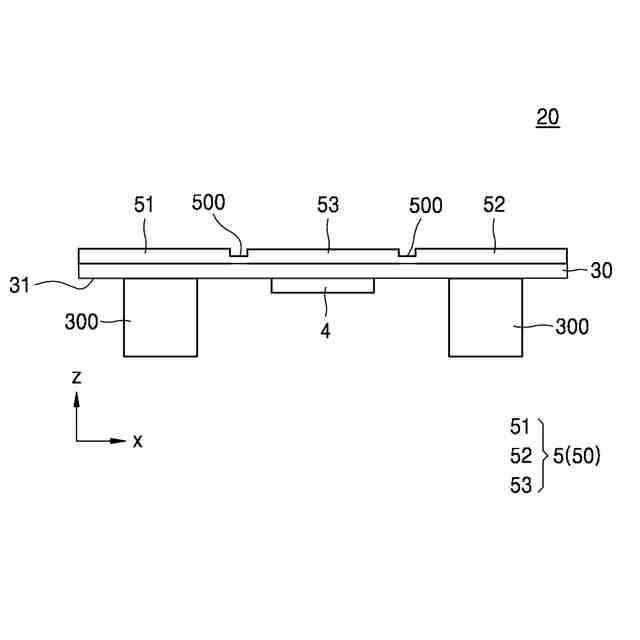

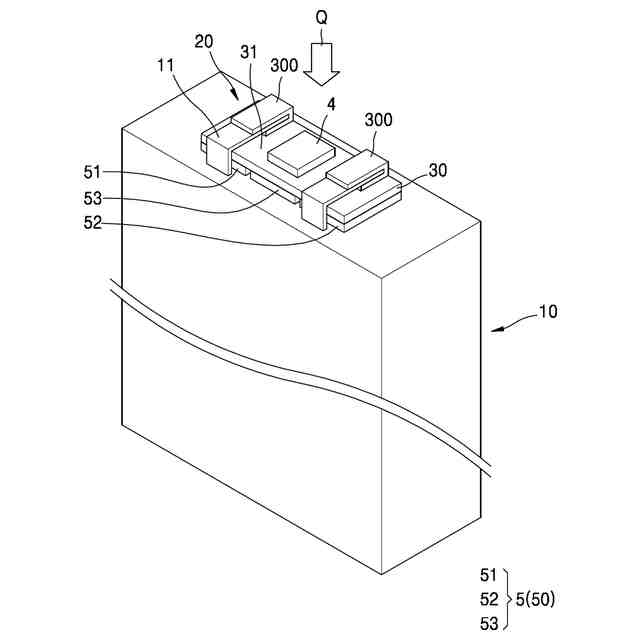

前記部分支持部が含む第１支持部及び第２支持部は、それぞれ水平方向に前記基板の両端部に配置されうる。
（【００１１】以降は省略されています）
