公開番号2025110756
公報種別公開特許公報(A)
公開日2025-07-29
出願番号2024004780
出願日2024-01-16
発明の名称水生ミミズの回収装置および回収方法
出願人水ing株式会社
代理人個人
主分類A01K 67/33 20250101AFI20250722BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】活性汚泥処理で発生した余剰汚泥を、水生ミミズの捕食行動を利用して汚泥減容化を行うと同時に、その過程で水生ミミズを培養することができる回収装置を提供する。

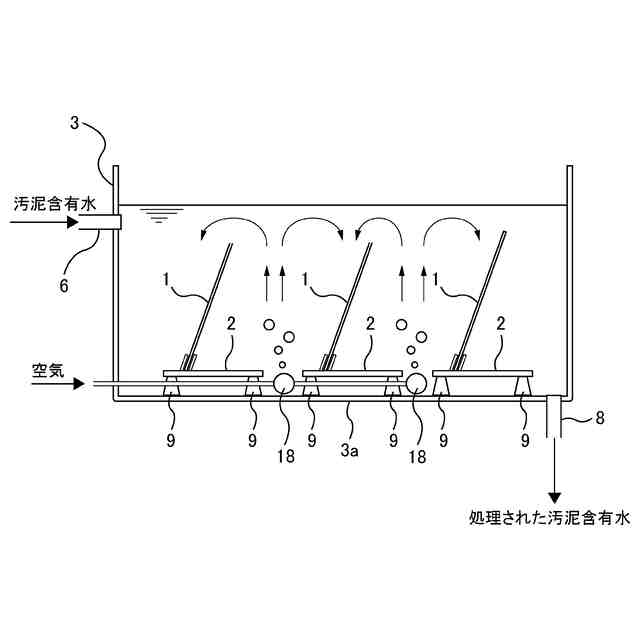

【解決手段】水生ミミズの回収装置は、汚泥含有水中に存在する水生ミミズを付着させて培養する培養部1と、水生ミミズの卵を保持し、幼体として育成する卵保持部2と、培養部1および卵保持部2を収容する水生ミミズ培養槽3を有する。
【選択図】図1
特許請求の範囲【請求項１】
汚泥含有水中に存在する水生ミミズを付着させて培養する培養部と、
前記水生ミミズの卵を保持し、幼体として育成する卵保持部と、
前記培養部および前記卵保持部を収容する水生ミミズ培養槽と、
を有することを特徴とする水生ミミズの回収装置。
続きを表示（約 850 文字）【請求項２】
前記請求項１において、
前記培養部は、網目構造を有することを特徴とする水生ミミズの回収装置。
【請求項３】
前記請求項２において、

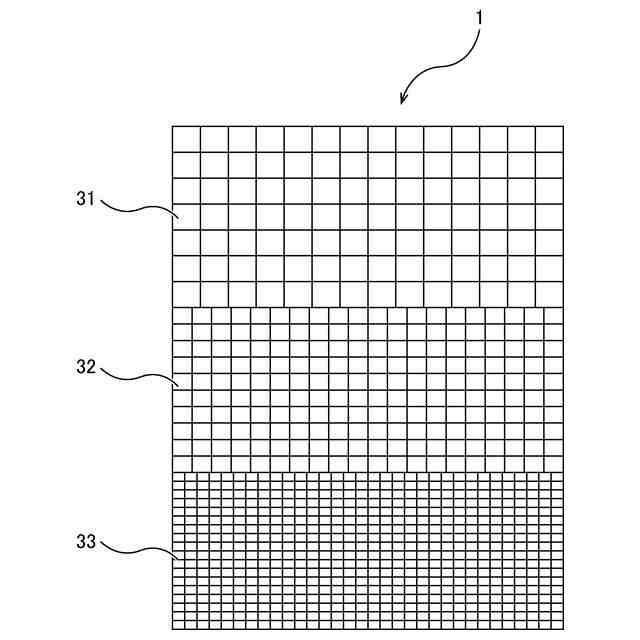

前記培養部の前記網目構造は、上部ほど粗い網目を有し、下部ほど細かい網目を有することを特徴とする水生ミミズの回収装置。
【請求項４】
前記請求項１において、

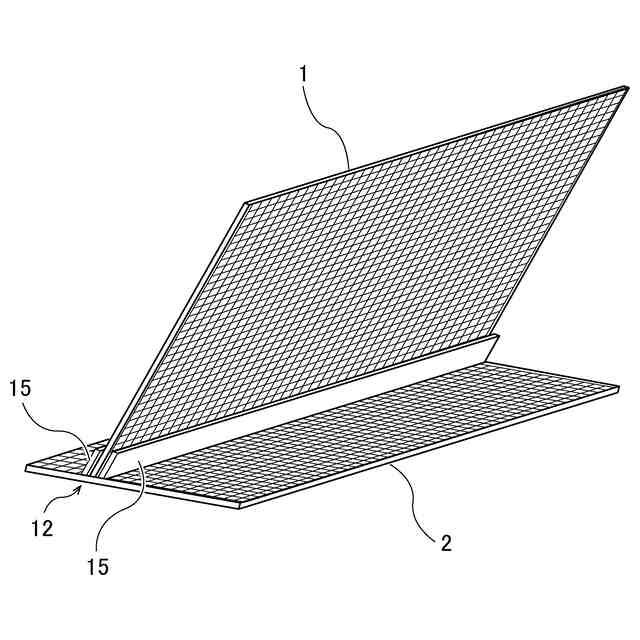

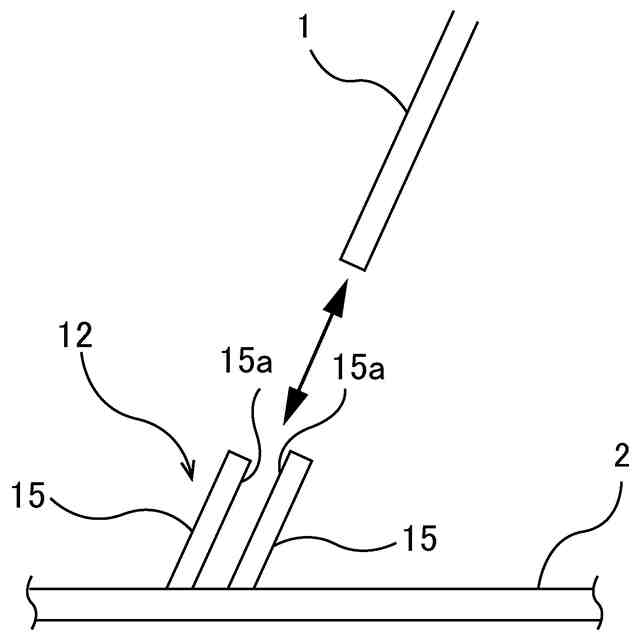

前記培養部は前記卵保持部に取り外し可能に保持されており、前記培養部は前記水生ミミズ培養槽から取り出すことが可能であることを特徴とする水生ミミズの回収装置。
【請求項５】
前記請求項１記載において、

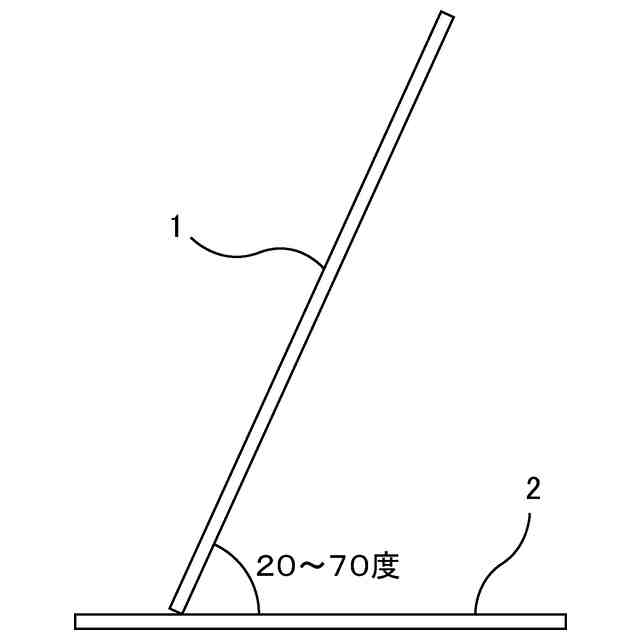

前記培養部は前記卵保持部に対して斜めに傾いていることを特徴とする水生ミミズの回収装置。
【請求項６】
前記請求項１において、
前記卵保持部は、前記水生ミミズ培養槽に固定されていることを特徴とする水生ミミズの回収装置。
【請求項７】
前記請求項１において、
前記水生ミミズ培養槽内の汚泥含有水中に気泡を発生させて、前記汚泥含有水および前記水生ミミズを前記水生ミミズ培養槽内で循環させる曝気装置をさらに備えていることを特徴とする水生ミミズの回収装置。
【請求項８】
汚泥含有水を水生ミミズ培養槽内に導入し、
前記汚泥含有水中に存在する水生ミミズを前記水生ミミズ培養槽内の培養部に付着させ、培養し、
前記水生ミミズを前記培養部上で産卵させて、卵を卵保持部上に落下させて前記卵保持部上に保持し、
成長した水生ミミズを曝気により前記水生ミミズ培養槽内で循環させ、
前記成長した水生ミミズを前記培養部に付着させることを特徴とする水生ミミズの回収方法。
【請求項９】
前記請求項８において、
前記成長した水生ミミズとともに前記培養部を前記水生ミミズ培養槽から取り出すことを特徴とする水生ミミズの回収方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、汚泥を含む水中に生息する水生ミミズの回収装置および回収方法に関し、特に、汚泥減容化に寄与する水生ミミズの効率的な回収装置および回収方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年では、ＢＯＤ（Biochemical oxygen demand：生物化学的酸素要求量）や窒素濃度の高い有機性廃水処理として、活性汚泥処理が多く用いられる。活性汚泥処理は維持管理が容易であり、ランニングコストが低いという利点がある。また、活性汚泥処理は、原水ＢＯＤの安定除去が可能であり、常時良好な処理水質が得られる等の利点もある。このことから、活性汚泥処理は、下水、生活排水、工場廃水等の有機性廃水処理に多く用いられている。
【０００３】
しかしながら、活性汚泥処理では、ＢＯＤ除去に伴う余剰汚泥が発生する。特にＢＯＤ濃度の高い廃水は余剰汚泥の発生量も多く、その処分に伴うランニングコストが処理全体に占める比率が高く、余剰汚泥の削減が大きな課題となっている。
【０００４】
余剰汚泥の削減方法として、例えば、特許文献１にはイトミミズを含む微小生物による汚泥の捕食を利用して、余剰汚泥を削減できる水処理装置が提案されている。
また、特許文献２では、汚泥をイトミミズに捕食させる汚泥処理槽により余剰汚泥を削減する水処理装置が提案されている。
【先行技術文献】
【特許文献】
【０００５】
特開２００６－１３６７８３号公報
特開２００７－２７５７８２号公報
鶏の成長と産卵におけるミミズ給与の効果日本家禽学会誌１９７９年１６巻５号ｐ２９３－２９７
【発明の概要】
【発明が解決しようとする課題】
【０００６】
イトミミズは余剰汚泥の削減に有用であるが、主に観賞魚のエサとしても高い需要があり、国産イトミミズは販売価格で１ｋｇ当たり３万円と高値で販売されている。また、非特許文献１では、ミミズは鶏の飼料として高い栄養価を有しており、世界規模のタンパク質不足が懸念される現代において新たなタンパク源としても期待される。
【０００７】
このように、イトミミズは汚泥減容化に寄与するだけでなく、活用が困難な余剰汚泥を人類が利用可能なタンパク源に変換することができる。
【０００８】
そこで、本発明は、活性汚泥処理で発生した余剰汚泥を、水生ミミズの捕食行動を利用して汚泥減容化を行うと同時に、その過程で水生ミミズを培養することができる回収装置および回収方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】
一態様では、汚泥含有水中に存在する水生ミミズを付着させて培養する培養部と、前記水生ミミズの卵を保持し、幼体として育成する卵保持部と、前記培養部および前記卵保持部を収容する水生ミミズ培養槽と、を有することを特徴とする水生ミミズの回収装置が提供される。
【００１０】
一態様では、前記培養部は、網目構造を有する。
一態様では、前記培養部の前記網目構造は、上部ほど粗い網目を有し、下部ほど細かい網目を有する。
一態様では、前記培養部は前記卵保持部に取り外し可能に保持されており、前記培養部は前記水生ミミズ培養槽から取り出すことが可能である。
一態様では、前記培養部は前記卵保持部に対して斜めに傾いている。
一態様では、前記卵保持部は、前記水生ミミズ培養槽に固定されている。
一態様では、前記回収装置は、前記水生ミミズ培養槽内の汚泥含有水中に気泡を発生させて、前記汚泥含有水および前記水生ミミズを前記水生ミミズ培養槽内で循環させる曝気装置をさらに備えている。
（【００１１】以降は省略されています）
