発明の名称レンズ駆動装置及びカメラモジュール
出願人アルプスアルパイン株式会社
代理人個人,個人
主分類G02B 7/04 20210101AFI20250722BHJP(光学)
要約【課題】コイルを構成する線材の巻き乱れの発生を抑制できるレンズ駆動装置を提供すること。
【解決手段】レンズ駆動装置101では、前コイル支持部14Fは、Y軸方向に沿って互いに離間して並んで配置される右前支持突部14FR、左前支持突部14FL、及び中央前支持突部14FMを有する。前コイル3Fは、前保持部72Fから延びる第1前線材環状部分WF11が中央前支持突部14FMで延在方向(Y軸方向)における一方側(Y2側)へ折り曲げられる部分を1ターン目の巻き始め端13FSとして、前コイル支持部14Fの周囲に巻かれており、左前支持突部14FLの根本には、1ターン目の巻き始め端13FSから延びる第1前線材環状部分WF11の延長線EL上に位置する隆起部BMが設けられている。
【選択図】図6
特許請求の範囲【請求項１】
レンズ体を保持可能なレンズ保持部材と、
前記レンズ保持部材を光軸方向へ移動可能に支持する支持部材と、
前記レンズ保持部材に設けられ、第１コイル、第２コイル、及び前記第１コイルと前記第２コイルとを直列に接続する中継部が連続する線材で形成されたコイル部材と、
前記第１コイル及び前記第２コイルにそれぞれ対向する第１磁石及び第２磁石と、を有し、
前記レンズ保持部材は、光軸方向における一端側に設けられ前記線材の一端部を保持する第１保持部及び他端部を保持する第２保持部と、光軸を挟んで対向する二つの外面の一方に設けられる第１コイル配置面と、他方に設けられる第２コイル配置面と、前記第１コイル配置面と前記第２コイル配置面との間に位置し前記中継部と対向する中継面と、前記第１コイル配置面から外側に突出し前記第１コイルを構成する第１線材環状部分が巻き付けられる第１コイル支持部と、前記第２コイル配置面から外側に突出し前記第２コイルを構成する第２線材環状部分が巻き付けられる第２コイル支持部と、を有し、
前記第１コイル支持部は、光軸方向に垂直な前記第１線材環状部分の延在方向に互いに離間して並んで配置される第１支持突部と、第２支持突部と、前記第１支持突部と前記第２支持突部との間に位置する中間支持突部とを有するレンズ駆動装置において、
前記第１コイルは、前記第１保持部から延びる前記線材が前記第１支持突部又は前記中間支持突部で前記延在方向における一方側へ折り曲げられる部分を１ターン目の巻き始め端として、前記第１コイル支持部の周囲に巻かれており、
前記第２支持突部の根本には、前記１ターン目の巻き始め端から延びる前記第１線材環状部分の延長線上に位置する隆起部が設けられていることを特徴とするレンズ駆動装置。
続きを表示（約 880 文字）【請求項２】
前記隆起部は、前記第１コイル配置面及び前記第２支持突部のそれぞれと繋がっており、
前記第１コイル配置面から突出する前記隆起部の突出量は、前記線材の太さと略同じである、
請求項１に記載のレンズ駆動装置。
【請求項３】
前記隆起部は、前記第２支持突部における、光軸方向の前記一端側に位置する第１面、光軸方向の他端側に位置する第２面、及び、前記中間支持突部から遠い側に位置する第３面のそれぞれの根本に設けられている、
請求項２に記載のレンズ駆動装置。
【請求項４】
前記第２支持突部における前記第１面、前記第２面、及び前記第３面のそれぞれから突出する前記隆起部の突出量は、前記線材の太さと略同じであり、
前記第１面に設けられる前記隆起部の前記第１コイル配置面からの突出量は、前記第３面に近い位置では、前記線材の太さと略同じであり、前記第３面から離れた位置では、前記線材の太さよりも小さい、
請求項３に記載のレンズ駆動装置。
【請求項５】
前記第１面に設けられる前記隆起部は、前記第１コイル配置面からの突出量が連続的に変化する部分を含む、
請求項４に記載のレンズ駆動装置。
【請求項６】
前記中継部は、前記延在方向における前記第１コイルの一方側の端部に位置する前記第１コイルの巻き終わり端から前記第２コイルに向かって延びるように配置されている、
請求項１に記載のレンズ駆動装置。
【請求項７】
前記第１コイルは、前記第１線材環状部分が前記中間支持突部で前記延在方向における一方側へ折り曲げられる部分を前記１ターン目の巻き始め端として、前記第１コイル支持部の周囲に巻かれている、
請求項１に記載のレンズ駆動装置。
【請求項８】
請求項１乃至７の何れかに記載のレンズ駆動装置と、
前記レンズ体と、
前記レンズ体に対向する撮像素子と、を有する、
カメラモジュール。

発明の詳細な説明【技術分野】
【０００１】
本開示は、例えばカメラ付き携帯機器等に搭載されるレンズ駆動装置、及び、レンズ駆動装置を含むカメラモジュールに関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来、レンズ保持部材の側面から光軸を中心とする円の径方向外側に突出するコイル支持部に巻き付けられたコイルと、固定側部材に取り付けられた磁石とによって構成される駆動部により、レンズ保持部材を光軸方向に沿って移動させるレンズ駆動装置が知られている（特許文献１参照。）。このレンズ駆動装置では、コイルは、光軸方向に垂直なコイル軸を有し、複数の巻回層を有するように構成されている。そして、各巻回層は、コイル支持部に巻き付けられた複数ターンの線材環状部分を含むように構成されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１８／０４３１３２号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述のレンズ駆動装置では、コイルを構成する線材の巻き乱れ対策が施されていない場合、複数の巻回層の最内層である第１層の１ターン目から２ターン目への移行部において、１ターン目の線材環状部分とレンズ保持部材の表面との間に隙間が形成され、他の線材環状部分（例えば第２層の線材環状部分）がこの隙間に入り込むことにより、コイルを構成する線材の巻き乱れが発生するおそれがある。
【０００５】
そこで、コイルを構成する線材の巻き乱れの発生を抑制できるレンズ駆動装置を提供することが望ましい。
【課題を解決するための手段】
【０００６】
本発明の実施形態に係るレンズ駆動装置は、レンズ体を保持可能なレンズ保持部材と、前記レンズ保持部材を光軸方向へ移動可能に支持する支持部材と、前記レンズ保持部材に設けられ、第１コイル、第２コイル、及び前記第１コイルと前記第２コイルとを直列に接続する中継部が連続する線材で形成されたコイル部材と、前記第１コイル及び前記第２コイルにそれぞれ対向する第１磁石及び第２磁石と、を有し、前記レンズ保持部材は、光軸方向における一端側に設けられ前記線材の一端部を保持する第１保持部及び他端部を保持する第２保持部と、光軸を挟んで対向する二つの外面の一方に設けられる第１コイル配置面と、他方に設けられる第２コイル配置面と、前記第１コイル配置面と前記第２コイル配置面との間に位置し前記中継部と対向する中継面と、前記第１コイル配置面から外側に突出し前記第１コイルを構成する第１線材環状部分が巻き付けられる第１コイル支持部と、前記第２コイル配置面から外側に突出し前記第２コイルを構成する第２線材環状部分が巻き付けられる第２コイル支持部と、を有し、前記第１コイル支持部は、光軸方向に垂直な前記第１線材環状部分の延在方向に互いに離間して並んで配置される第１支持突部と、第２支持突部と、前記第１支持突部と前記第２支持突部との間に位置する中間支持突部とを有するレンズ駆動装置において、前記第１コイルは、前記第１保持部から延びる前記線材が前記第１支持突部又は前記中間支持突部で前記延在方向における一方側へ折り曲げられる部分を１ターン目の巻き始め端として、前記第１コイル支持部の周囲に巻かれており、前記第２支持突部の根本には、前記１ターン目の巻き始め端から延びる前記第１線材環状部分の延長線上に位置する隆起部が設けられている。
【発明の効果】
【０００７】
上述のレンズ駆動装置は、コイル（第１コイル）を構成する線材の巻き乱れを抑制できる。
【図面の簡単な説明】
【０００８】
カメラモジュールの分解斜視図である。

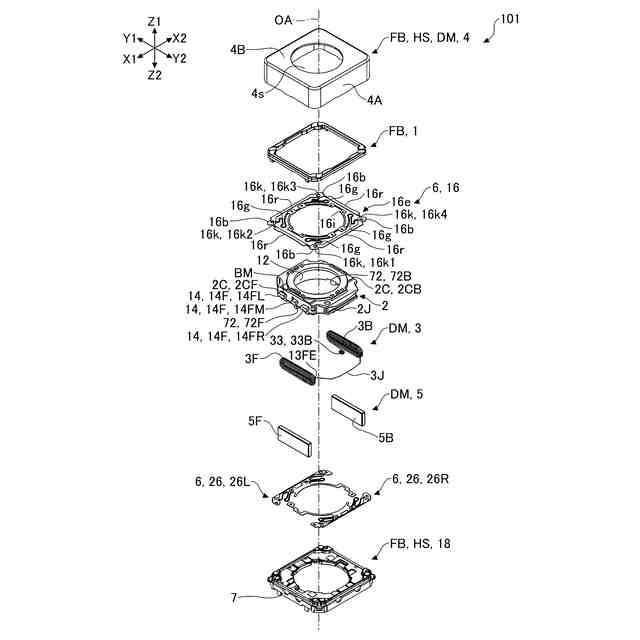

レンズ駆動装置の分解斜視図である。

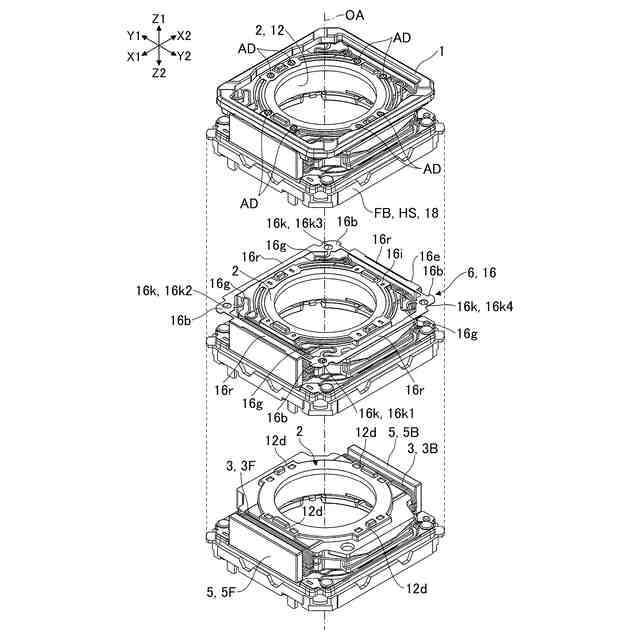

構成要素の一部が取り外された状態にあるレンズ駆動装置の上方斜視図である。

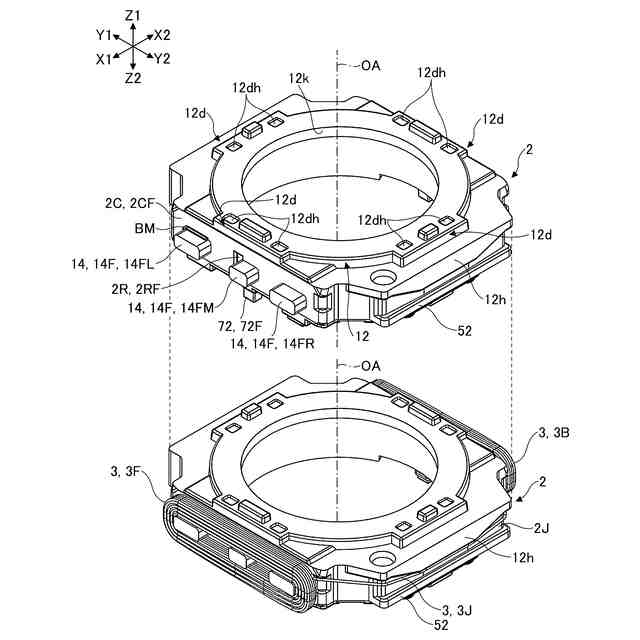

レンズ保持部材の上方斜視図である。

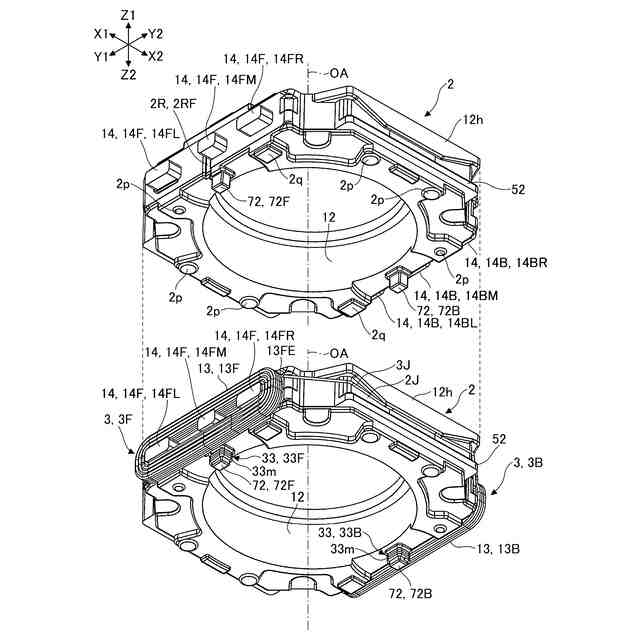

レンズ保持部材の下方斜視図である。
レンズ保持部材の正面図及び底面図である。
レンズ保持部材の背面図及び底面図である。
構成要素の一部が取り外された状態にあるレンズ駆動装置の底面図である。

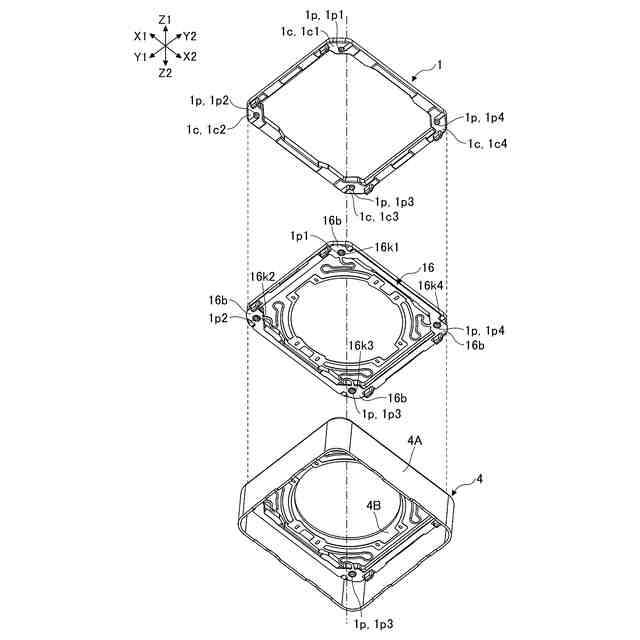

板ばね保持部材とヨークと上側板ばねとの接続構造の一例を説明する図である。
レンズ保持部材、コイル部材、及び下側板ばねの底面図及び正面図である。
金属部材及びベース部材の上方斜視図である。
レンズ保持部材の正面図である。
レンズ保持部材及びコイル部材の正面図である。
左前支持突部の正面図、左側面図、右側面図、上面図、及び下面図である。
レンズ保持部材及びコイル部材の部分断面図である。
レンズ保持部材及びコイル部材の部分断面図である。
レンズ保持部材の別の構成例を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態に係るカメラモジュールＣＭ及びレンズ駆動装置１０１について図面を参照して説明する。図１は、カメラモジュールＣＭの分解斜視図であり、図２は、カメラモジュールＣＭを構成するレンズ駆動装置１０１の分解斜視図である。図１において、Ｘ１は三次元直交座標系を構成するＸ軸の一方向を表し、Ｘ２はＸ軸の他方向を表す。また、Ｙ１は三次元直交座標系を構成するＹ軸の一方向を表し、Ｙ２はＹ軸の他方向を表す。同様に、Ｚ１は三次元直交座標系を構成するＺ軸の一方向を表し、Ｚ２はＺ軸の他方向を表す。図１では、カメラモジュールＣＭのＸ１側はカメラモジュールＣＭの前側（正面側）に相当し、カメラモジュールＣＭのＸ２側はカメラモジュールＣＭの後側（背面側）に相当する。また、カメラモジュールＣＭのＹ１側はカメラモジュールＣＭの左側に相当し、カメラモジュールＣＭのＹ２側はカメラモジュールＣＭの右側に相当する。また、カメラモジュールＣＭのＺ１側はカメラモジュールＣＭの上側（被写体側）に相当し、カメラモジュールＣＭのＺ２側はカメラモジュールＣＭの下側（撮像素子側）に相当する。他の部材及び他の図においても同様である。
【００１０】
カメラモジュールＣＭは、図１に示すように、基板ＳＢと、レンズ駆動装置１０１と、レンズ体ＬＳと、レンズ体ＬＳに対向するように基板ＳＢに実装される撮像素子ＩＳとで構成されている。レンズ体ＬＳは、例えば、少なくとも１枚のレンズを備えた筒状のレンズバレルであり、その中心軸線が光軸方向に沿うように構成されている。光軸方向は、レンズ体ＬＳに関する光軸ＯＡの方向、及び、光軸ＯＡに平行な方向を含む。
