発明の名称発光素子を含むディスプレイ装置
出願人エルジーディスプレイカンパニーリミテッド
代理人個人,個人,個人,個人,個人
主分類H10K 50/19 20230101AFI20250703BHJP()
要約【課題】意図せぬ領域で光が生成及び放出されることを防止することができるディスプレイ装置を提供する
【解決手段】本発明は、発光素子が少なくとも一つの正孔輸送層及び電荷生成層を含むディスプレイ装置に関する。各画素領域の正孔輸送層及び/又は電荷生成層は、隣接した画素領域の正孔輸送層及び/又は電荷生成層から離隔し得る。青色を示す画素領域上に位置する正孔輸送層及び/又は電荷生成層は青色ではない色を示す画素領域上に位置する正孔輸送層及び/又は電荷生成層よりも低い含量のp型ドーパントを含むことができる。よって、ディスプレイ装置は、漏洩電流を最少化することができる。よって、ディスプレイ装置は、各画素領域の効率を向上させることができる。
【選択図】図4
特許請求の範囲【請求項１】

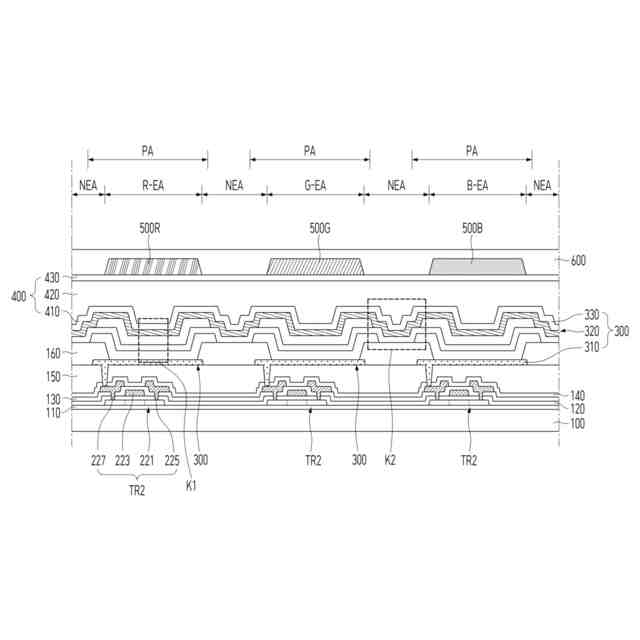

青色を示す第１画素領域及び前記第１画素領域と異なる色を示す第２画素領域を含む素子基板と、

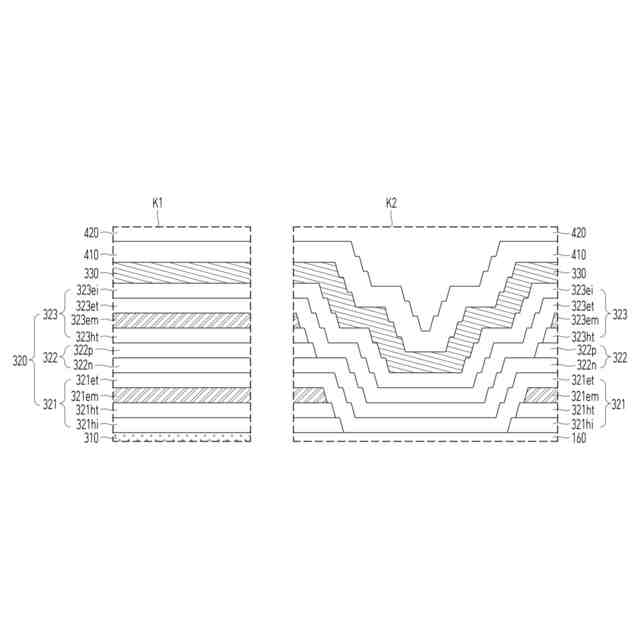

前記素子基板の前記第１画素領域上に位置し、第１下部電極、第１下部正孔輸送層、第１下部発光物質層、第１電荷生成層、第１上部発光物質層、及び第１上部電極の積層構造を有する第１発光素子と、
前記素子基板の前記第２画素領域上に位置し、第２下部電極、第２下部正孔輸送層、第２下部発光物質層、第２電荷生成層、第２上部発光物質層、及び第２上部電極の積層構造を有する第２発光素子と、含み、
前記第２下部正孔輸送層は、前記第１画素領域と前記第２画素領域との間で前記第１下部正孔輸送層から離隔しており、

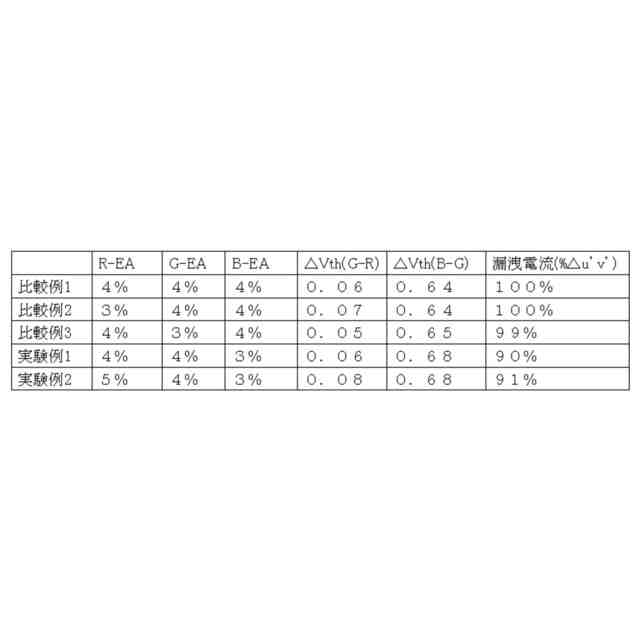

前記第１下部正孔輸送層内のｐ型ドーパントの含量は、前記第２下部正孔輸送層内のｐ型ドーパントの含量よりも低い、ディスプレイ装置。
続きを表示（約 1,600 文字）【請求項２】
前記第２下部正孔輸送層内に含有された前記ｐ型ドーパントは、前記第１下部正孔輸送層内に含有された前記ｐ型ドーパントと同じ物質を含む、請求項１に記載のディスプレイ装置。
【請求項３】
前記第１発光素子は、前記第１電荷生成層と前記第１上部発光物質層との間に位置する第１上部正孔輸送層を含み、
前記第２発光素子は、前記第２電荷生成層と前記第２上部発光物質層との間に位置する第２上部正孔輸送層を含み、
前記第２上部正孔輸送層は前記第１上部正孔輸送層から離隔している、請求項１に記載のディスプレイ装置。
【請求項４】
前記第１上部正孔輸送層内のｐ型ドーパントの含量は、前記第２上部正孔輸送層内のｐ型ドーパントの含量よりも低い、請求項３に記載のディスプレイ装置。
【請求項５】
前記素子基板の第３画素領域上に位置し、第３下部電極、第３下部正孔輸送層、第３下部発光物質層、第３電荷生成層、第３上部発光物質層、及び第３上部電極の積層構造を有する第３発光素子をさらに含み、
前記第３画素領域は、前記第１画素領域及び前記第２画素領域と異なる色を示し、
前記第３下部正孔輸送層は、前記第１下部正孔輸送層及び前記第２下部正孔輸送層から離隔しており、
前記第３下部正孔輸送層内のｐ型ドーパントの含量は、前記第１下部正孔輸送層内の前記ｐ型ドーパントの含量よりも高い、請求項１に記載のディスプレイ装置。
【請求項６】
前記第２画素領域は緑色を示し、
前記第３画素領域は赤色を示し、
前記第３下部正孔輸送層内の前記ｐ型ドーパントの含量は、前記第２下部正孔輸送層内の前記ｐ型ドーパントの含量よりも高い、請求項５に記載のディスプレイ装置。
【請求項７】
前記第２下部発光物質層及び前記第２上部発光物質層のそれぞれは、前記第１下部発光物質層及び前記第１上部発光物質層から離隔しており、
前記第１上部発光物質層から放出された光は、前記第１下部発光物質層から放出された光と同じ色を示し、
前記第２上部発光物質層から放出された光は、前記第２下部発光物質層から放出された光と同じ色を示す、請求項１に記載のディスプレイ装置。
【請求項８】

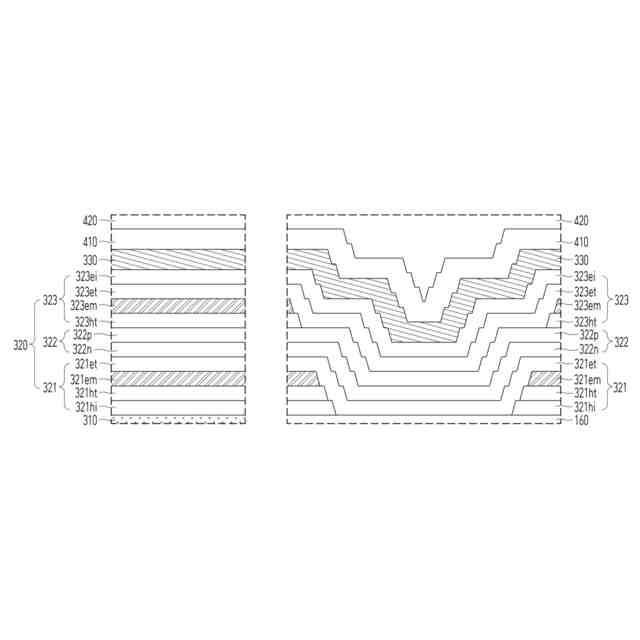

前記第１電荷生成層及び前記第２電荷生成層のそれぞれは、ｎ型電荷生成層及びｐ型電荷生成層の積層構造を有し、
前記第２電荷生成層の前記ｐ型電荷生成層は、前記第１電荷生成層の前記ｐ型電荷生成層から離隔している、請求項１に記載のディスプレイ装置。
【請求項９】
素子基板の第１発光領域上に位置する第１下部電極と、
前記素子基板の第２発光領域上に位置する第２下部電極と、
前記第１下部電極及び前記第２下部電極上に位置し、第１発光物質層、電荷生成層、及び第２発光物質層の積層構造を有する発光ユニットと、
前記発光ユニット上に位置し、前記第１発光領域及び前記第２発光領域と重畳する上部電極と、を含み、
前記発光ユニットの前記電荷生成層は、ｎ型電荷生成層及びｐ型電荷生成層の積層構造を有し、
前記第２発光領域と重畳する前記ｐ型電荷生成層は、前記第１発光領域と重畳する前記ｐ型電荷生成層から離隔しており、

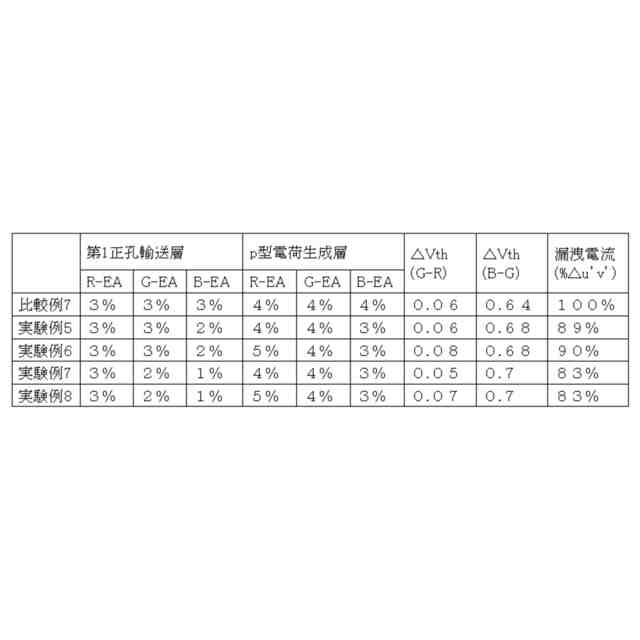

前記第２発光領域上に位置する前記ｐ型電荷生成層内のｐ型ドーパントの含量は、前記第１発光領域上に位置する前記ｐ型電荷生成層内のｐ型ドーパントの含量と異なる、ディスプレイ装置。
【請求項１０】
前記第２発光領域上に位置する前記ｐ型電荷生成層内に含有された前記ｐ型ドーパントは、前記第１発光領域上に位置する前記ｐ型電荷生成層内に含有された前記ｐ型ドーパントと同じ物質を含む、請求項９に記載のディスプレイ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書は発光素子が少なくとも一つの正孔輸送層及び電荷生成層を含むディスプレイ装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】

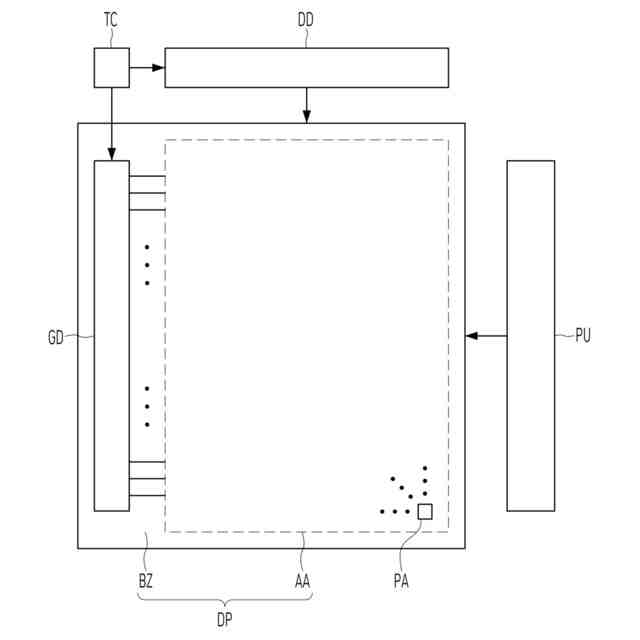

一般に、ディスプレイ装置は使用者にイメージを提供する。例えば、ディスプレイ装置は画素領域上に位置する発光素子を含むことができる。各発光素子は特定の色を示す光を放出することができる。例えば、各発光素子は、下部電極と上部電極との間に位置する発光ユニットを含むことができる。発光ユニットは多数の発光物質層を含むことができる。例えば、発光ユニットは、少なくとも一つの正孔輸送層及び電荷生成層を含むことができる。
【０００３】
使用者に提供されるイメージは多様な色を含むことができる。例えば、それぞれの画素領域は、赤色を示す赤色画素領域、緑色を示す緑色画素領域、及び青色を示す青色画素領域のうちの一つであり得る。各画素領域の発光ユニットは、部分的に隣接した画素領域の発光ユニットと接続され得る。例えば、各画素領域の正孔輸送層及び電荷生成層は、隣接した画素領域の正孔輸送層及び電荷生成層と直接接触することができる。よって、ディスプレイ装置は、各画素領域の発光素子に印加された駆動電流が正孔輸送層及び／又は電荷生成層を介して、隣接した画素領域の発光素子に供給されることができる。すなわち、ディスプレイ装置は、漏洩電流によって意図せぬ領域で光が生成及び放出されることがある。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本明細書が解決しようとする課題は、意図せぬ領域で光が生成及び放出されることを防止することができるディスプレイ装置を提供することである。
【０００５】
本明細書が解決しようとする他の課題は、各発光領域の発光素子に印加された駆動電流が当該発光領域の外側に流れることができないディスプレイ装置を提供することである。
【０００６】
本明細書が解決しようとする課題は、前述した課題に限定されず、ここで言及しなかった課題は以下の記載から通常の技術者に明らかに理解可能であろう。
【課題を解決するための手段】
【０００７】
解決しようとする課題を達成するための本明細書の技術的思想によるディスプレイ装置は素子基板を含む。素子基板は第１画素領域及び第２画素領域を含む。第１画素領域は青色を示す。第２画素領域は、第１画素領域と異なる色を示す。第１画素領域上には第１発光素子位置する。第１発光素子は、第１下部電極、第１下部正孔輸送層、第１下部発光物質層、第１電荷生成層、第１上部発光物質層、及び第１上部電極の積層構造を有する。第２画素領域上には第２発光素子が位置する。第２発光素子は、第２下部電極、第２下部正孔輸送層、第２下部発光物質層、第２電荷生成層、第２上部発光物質層、及び第２上部電極の積層構造を有する。第２下部正孔輸送層は第１下部正孔輸送層から離隔する。第１下部正孔輸送層内のｐ型ドーパントの含量は、第２下部正孔輸送層内のｐ型ドーパントの含量よりも低い。
【０００８】
第２下部正孔輸送層内に含有されたｐ型ドーパントは、第１下部正孔輸送層内に含有されたｐ型ドーパントと同じ物質を含むことができる。
【０００９】
第１発光素子は、第１電荷生成層と第１上部発光物質層との間に位置する第１上部正孔輸送層を含むことができる。第２発光素子は、第２電荷生成層と第２上部発光物質層との間に位置する第２上部正孔輸送層を含むことができる。第２上部正孔輸送層は第１上部正孔輸送層から離隔し得る。
【００１０】
第１上部正孔輸送層内のｐ型ドーパントの含量は、第２上部正孔輸送層内のｐ型ドーパントの含量よりも低くてもよい。
（【００１１】以降は省略されています）
