公開番号2025102065
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219268
出願日2023-12-26
発明の名称変圧器
出願人株式会社日立産機システム
代理人青稜弁理士法人
主分類H01F 27/02 20060101AFI20250701BHJP(基本的電気素子)
要約【課題】
変圧器で、雨水による錆の発生を抑制する。
【解決手段】
放熱フィンと、上面カバーを有する変圧器において、前記放熱フィンは前記上面カバーと一部が重畳し、前記上面カバーからの雨水が前記放熱フィンとずれた位置に滴下される変圧器。

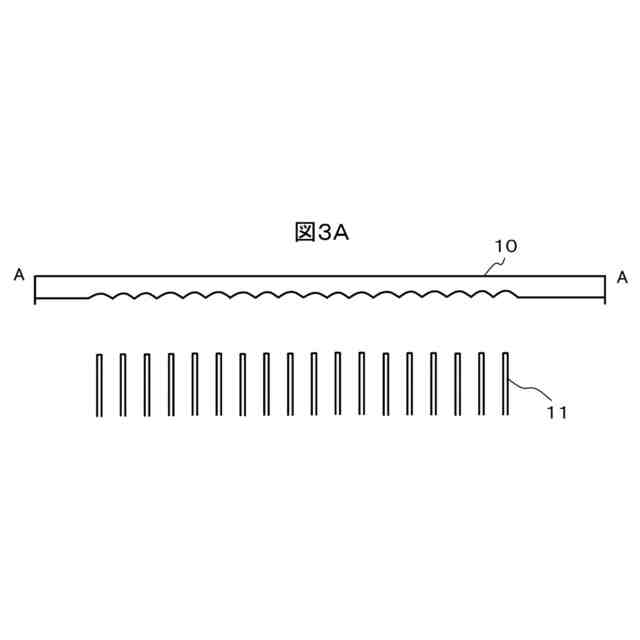

【選択図】図3A
特許請求の範囲【請求項１】

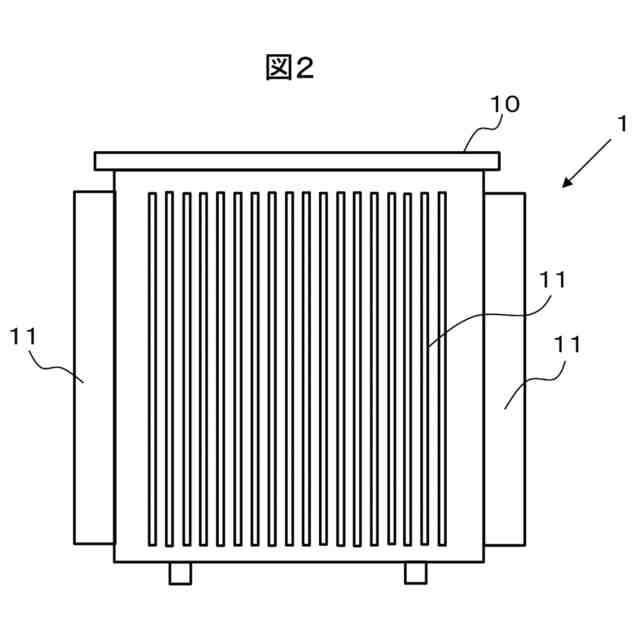

放熱フィンと、上面カバーを有する変圧器において、
前記放熱フィンは前記上面カバーと一部が重畳し、
前記上面カバーからの雨水が前記放熱フィンとずれた位置に滴下される変圧器。
続きを表示（約 610 文字）【請求項２】

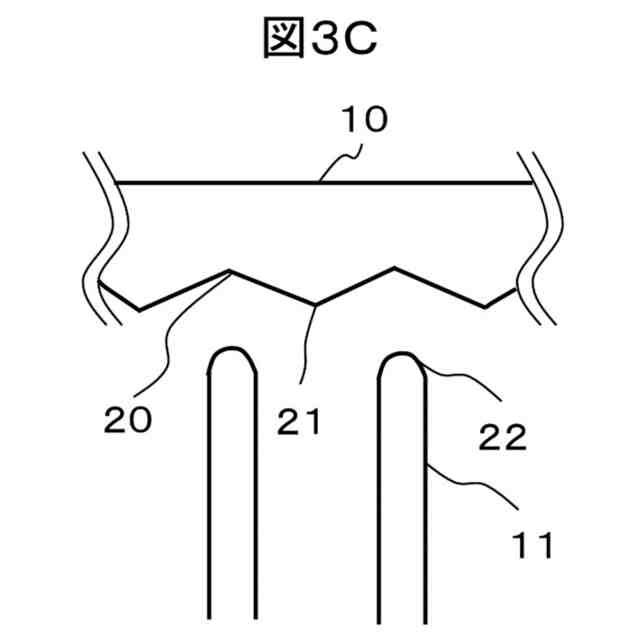

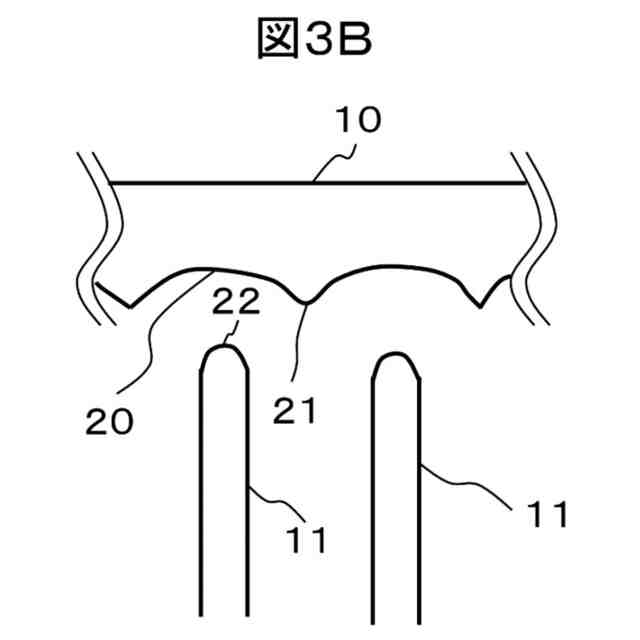

請求項１記載の変圧器において、前記上面カバーの側面は、山部と谷部を有する変圧器。
【請求項３】
請求項２記載の変圧器において、前記放熱フィンの幅よりも、前記山部と隣接する山部の間隔の方が大きい変圧器。
【請求項４】

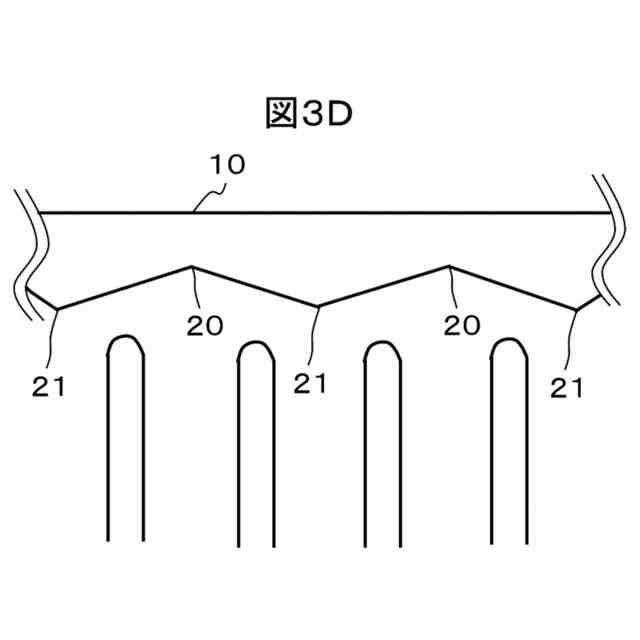

請求項３記載の変圧器において、前記山部と隣接する山部の間隔が、前記放熱フィンと隣接する放熱フィンの間の間隔の整数倍である変圧器。
【請求項５】
請求項４記載の変圧器において、前記放熱フィンの頂部が、前記山部と山部の間に位置する変圧器。
【請求項６】
請求項５記載の変圧器において、前記放熱フィンの頂部が、前記谷部に位置する変圧器。
【請求項７】

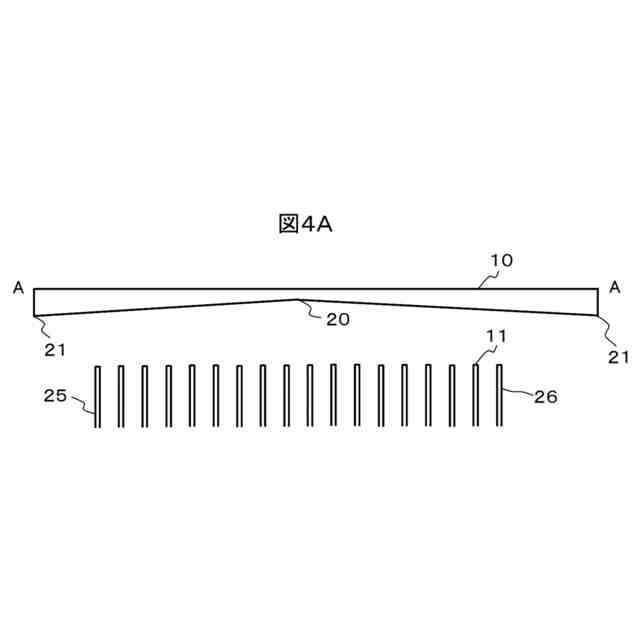

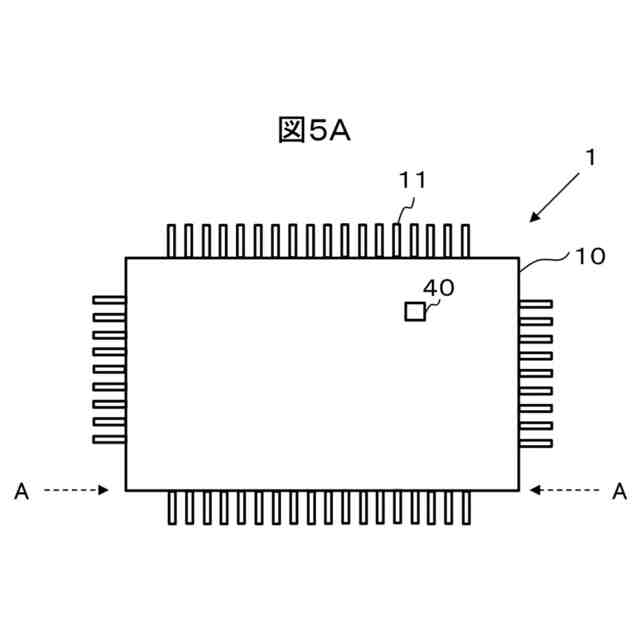

請求項１記載の変圧器において、前記放熱フィンの側面のうちの長い部分が、前記放熱フィンの形成領域からずれて配置されている変圧器。
【請求項８】

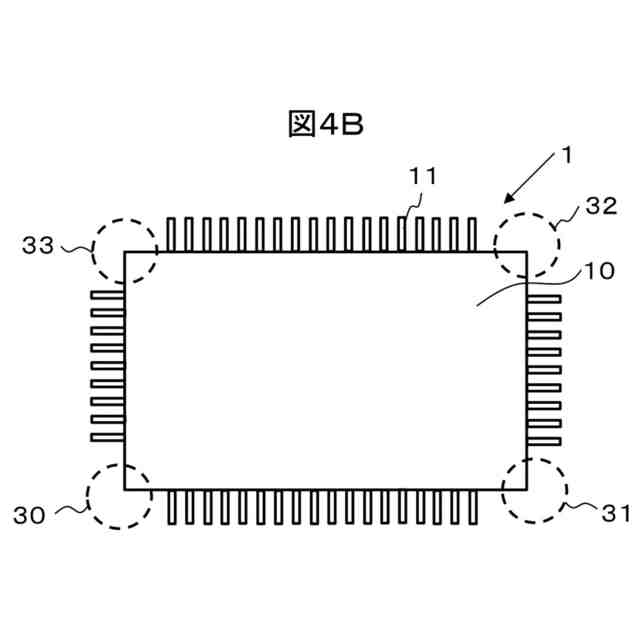

請求項７記載の変圧器において、前記放熱フィンの側面のうちの長い部分が、前記変圧器の角部に配置されている変圧器。
【請求項９】
請求項８記載の変圧器において、前記放熱フィンの側面のうちの長い部分が、前記変圧器の４隅に配置されている変圧器。
【請求項１０】
請求項５記載の変圧器において、前記変圧器が油入変圧器である変圧器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は変圧器、特に屋外で使用される油入変圧器に関する。
続きを表示（約 870 文字）【背景技術】
【０００２】
配電系統での必須設備として、変圧器は種々の場所で用いられる。その中で、屋外に設置される変圧器も一般的に広く用いられている。
【０００３】
しかし、屋外設置での使用に際しては、長期使用によって錆が発生する場合がある。
【０００４】
特許文献１には、塩害地域で塩分が洗い流されやすいようにすることで、錆の進行を抑える変圧器が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１２－２１６５６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に開示の技術は、雨水を誘導して塩分を洗い流すことで錆の進行を抑制するという思想である。一方、錆は、雨水そのものの存在自体によっても、乾燥状態に比べ発生しやすいものとなる。特許文献１の開示は、むしろ雨水を積極的に利用するものであり、雨水そのものによる錆の発生を抑制する思想に関しては示唆も開示もなく、むしろ対極にあるものである。
【０００７】
そこで本発明では、雨水そのものによる錆の発生という特許文献１とは真逆の課題を解決し、一例として雨水そのものによる錆の発生を抑制する技術を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記課題を解決するための手段の一例をあげれば、放熱フィンと、上面カバーを有する変圧器において、前記放熱フィンは前記上面カバーと一部が重畳し、前記上面カバーからの雨水が前記放熱フィンとずれた位置に滴下される変圧器、である。
【０００９】
本願発明の更なる目的、効果は、以下明細書全文を通して明らかとなる。
【発明の効果】
【００１０】
本発明によれば、雨水による錆の発生を抑制した変圧器を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
