公開番号2025097791
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023214204
出願日2023-12-19
発明の名称半導体記憶装置
出願人キオクシア株式会社
代理人弁理士法人きさらぎ国際特許事務所
主分類H10B 43/50 20230101AFI20250624BHJP()
要約【課題】好適に製造可能な半導体記憶装置を提供する。

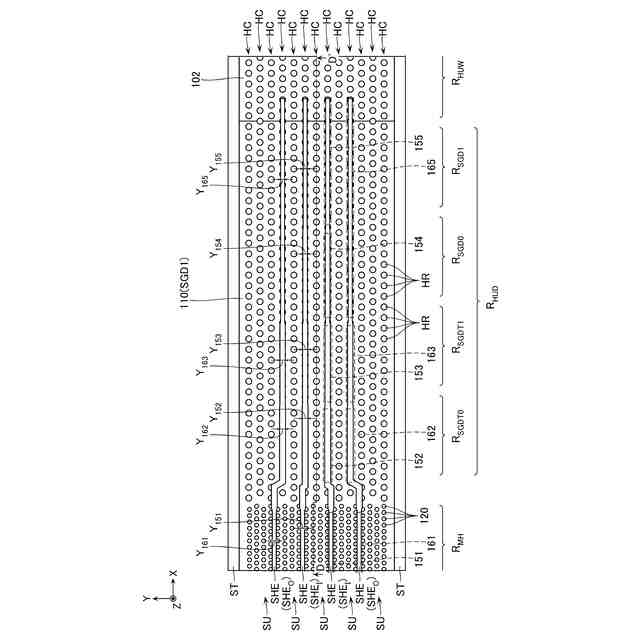

【解決手段】半導体記憶装置は、積層方向(Z)に積層され、半導体柱領域(R_MH)、第1テラス領域(R_SGDT0)及び第2テラス領域(R_SGDT1)に亘って第1方向(X)に延伸する複数の第1導電層と、第1テラス領域に設けられたテラス部を備える第2導電層と、第2テラス領域に設けられたテラス部を備える第3導電層と、を含む複数の導電層(110)と、半導体柱領域に設けられた半導体柱(120)と、複数の導電層と半導体柱との間に設けられ電荷蓄積膜を含むゲート絶縁膜と、第1テラス領域を第1方向に延伸する第1絶縁部(152)及び第2テラス領域を第1方向に延伸する第2絶縁部(153)を含む第1絶縁部材(SHE)と、を備える。第2絶縁部の第2方向(Y)の幅(Y₁₅₃)は、第1絶縁部の第2方向の幅(Y₁₅₂)よりも小さい。
【選択図】図8
特許請求の範囲【請求項１】
積層方向に積層され、前記積層方向と交差する第１方向に並ぶ半導体柱領域、第１テラス領域及び第２テラス領域に亘って前記第１方向に延伸する複数の第１導電層と、前記半導体柱領域及び前記第１テラス領域に亘って前記第１方向に延伸し前記第１テラス領域に設けられたテラス部を備える第２導電層と、前記複数の第１導電層及び前記第２導電層の間に設けられ、前記半導体柱領域、前記第１テラス領域及び前記第２テラス領域に亘って前記第１方向に延伸し前記第２テラス領域に設けられたテラス部を備える第３導電層と、を含む複数の導電層と、
前記半導体柱領域に設けられ、前記積層方向に延伸し、前記複数の導電層と対向する半導体柱と、
前記複数の導電層と、前記半導体柱と、の間に設けられ、電荷蓄積膜を含むゲート絶縁膜と、
前記複数の導電層の、前記第２導電層及び前記第３導電層を含む一部に対応する前記積層方向の範囲内で前記積層方向に延伸し、前記第１テラス領域を前記第１方向に延伸する第１絶縁部と、前記第２テラス領域を前記第１方向に延伸する第２絶縁部と、を含む第１絶縁部材と
を備え、
前記積層方向における第１位置での前記積層方向及び前記第１方向と交差する第２方向における前記第２絶縁部の幅は、前記積層方向における前記第１位置での前記第２方向における前記第１絶縁部の幅よりも小さい
半導体記憶装置。
続きを表示（約 1,000 文字）【請求項２】
前記積層方向における前記第１絶縁部材の一端部は、前記積層方向における前記第３導電層の前記複数の第１導電層側の面と、前記複数の第１導電層のうち最も前記第３導電層側に設けられたものの前記第３導電層と反対側の面と、の間に設けられている
請求項１記載の半導体記憶装置。
【請求項３】
前記積層方向における前記第１位置での前記第２方向における前記第１絶縁部材の幅は、前記第１テラス領域、及び、前記第１テラス領域に対して前記第１方向における前記半導体柱領域と反対側の領域に亘って、前記半導体柱領域側からその反対側にかけて、単調に減少する
請求項１記載の半導体記憶装置。
【請求項４】
前記第１絶縁部材は、前記半導体柱領域を前記第１方向に延伸する第３絶縁部を更に備え、
前記積層方向における前記第１位置での前記第２方向における前記第３絶縁部の幅は、前記積層方向における前記第１位置での前記第２方向における前記第１絶縁部の前記幅よりも小さい
請求項１記載の半導体記憶装置。
【請求項５】
積層方向に積層され、前記積層方向と交差する第１方向に並ぶ半導体柱領域及び第１テラス領域に亘って前記第１方向に延伸する複数の第１導電層と、前記半導体柱領域及び前記第１テラス領域に亘って前記第１方向に延伸し前記第１テラス領域に設けられたテラス部を備える第２導電層と、を含む複数の導電層と、
前記半導体柱領域に設けられ、前記積層方向に延伸し、前記複数の導電層と対向する半導体柱と、
前記複数の導電層と、前記半導体柱と、の間に設けられ、電荷蓄積膜を含むゲート絶縁膜と、
前記積層方向に前記複数の第１導電層と重なり、前記複数の導電層の、前記第２導電層を含む一部に対応する前記積層方向の範囲内で、前記半導体柱領域及び前記第１テラス領域を前記第１方向に延伸する第１絶縁部材と、
前記第１絶縁部材と、前記積層方向及び前記第１方向と交差する第２方向に並び、前記積層方向に前記複数の第１導電層と重なり、前記複数の導電層の前記一部に対応する前記積層方向の前記範囲内で、前記半導体柱領域及び前記第１テラス領域を前記第１方向に延伸する第２絶縁部材と
を備え、
前記第１テラス領域と対応する前記第１方向における位置で、前記第２方向における前記第２絶縁部材の幅は、前記第２方向における前記第１絶縁部材の幅よりも小さい
半導体記憶装置。

発明の詳細な説明【技術分野】
【０００１】
本実施形態は、半導体記憶装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
積層方向に積層された複数の導電層と、積層方向に延伸し複数の導電層と対向する半導体柱と、複数の導電層と半導体柱との間に設けられたゲート絶縁膜と、を備える半導体記憶装置が知られている。ゲート絶縁層は、例えば、窒化シリコン（ＳｉＮ）等の電荷蓄積膜を含む。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１３９９４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
好適に製造可能な半導体記憶装置を提供する。
【課題を解決するための手段】
【０００５】
一の実施形態に係る半導体記憶装置は、積層方向に積層された複数の導電層を備える。複数の導電層は、積層方向と交差する第１方向に並ぶ半導体柱領域、第１テラス領域及び第２テラス領域に亘って第１方向に延伸する複数の第１導電層と、半導体柱領域及び第１テラス領域に亘って第１方向に延伸し第１テラス領域に設けられたテラス部を備える第２導電層と、複数の第１導電層及び第２導電層の間に設けられ、半導体柱領域、第１テラス領域及び第２テラス領域に亘って第１方向に延伸し第２テラス領域に設けられたテラス部を備える第３導電層と、を含む。また、半導体記憶装置は、半導体柱領域に設けられ積層方向に延伸し複数の導電層と対向する半導体柱と、複数の導電層と半導体柱との間に設けられ電荷蓄積膜を含むゲート絶縁膜と、複数の導電層の第２導電層及び第３導電層を含む一部に対応する積層方向の範囲内で積層方向に延伸する第１絶縁部材と、を備える。第１絶縁部材は、第１テラス領域を第１方向に延伸する第１絶縁部と、第２テラス領域を第１方向に延伸する第２絶縁部と、を含む。積層方向における第１位置での積層方向及び第１方向と交差する第２方向における前記第２絶縁部の幅は、積層方向における第１位置での第２方向における前記第１絶縁部の幅よりも小さい。
【図面の簡単な説明】
【０００６】

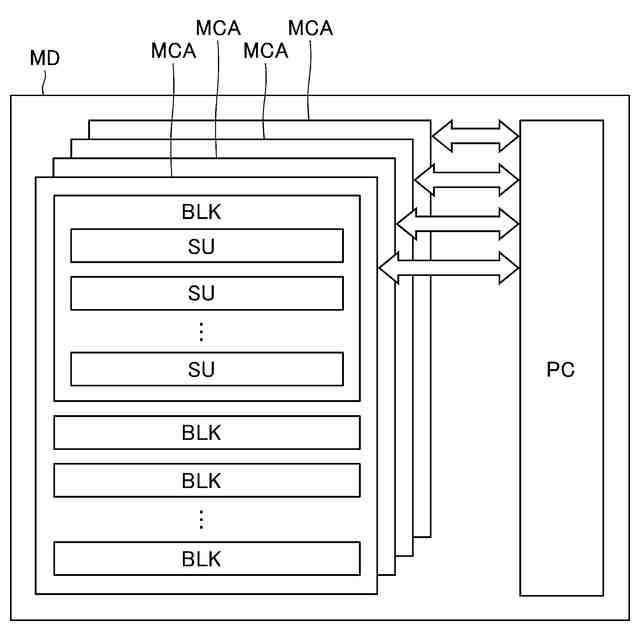

第１実施形態に係る半導体記憶装置の模式的なブロック図である。

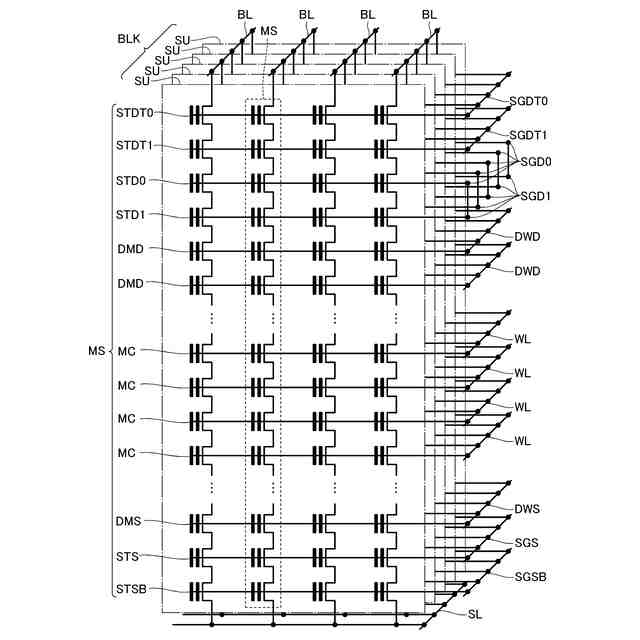

メモリブロックＢＬＫの模式的な回路図である。

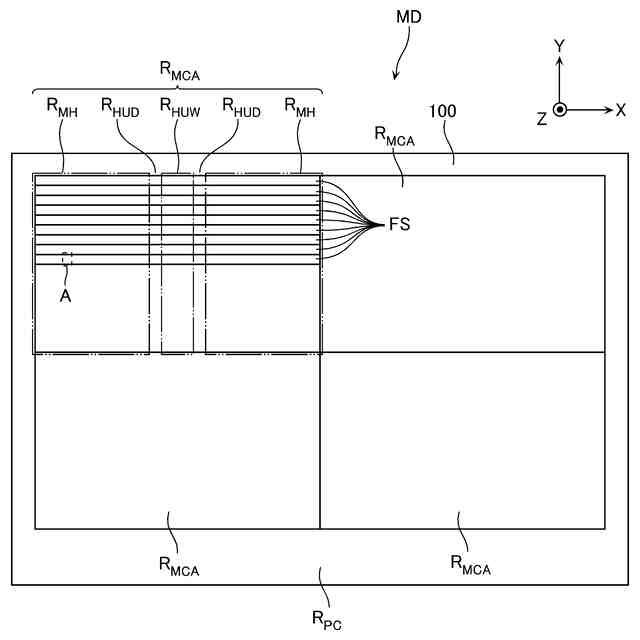

メモリダイＭＤの模式的な平面図である。

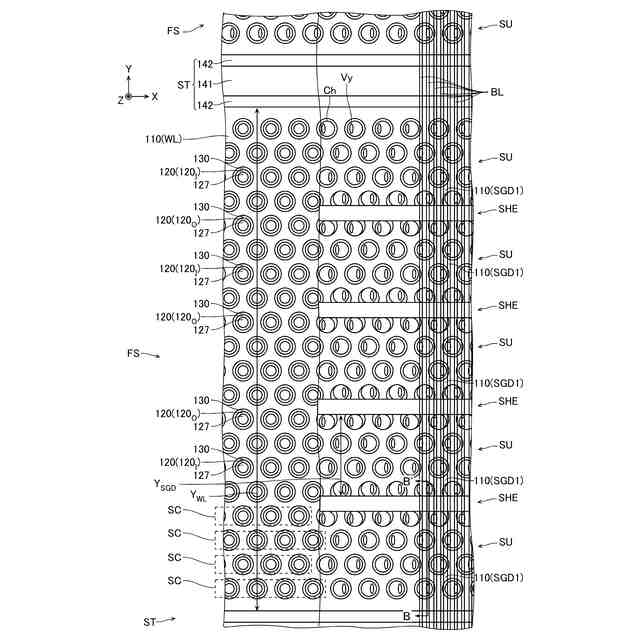

半導体柱領域Ｒ
ＭＨ
の模式的な平面図である。

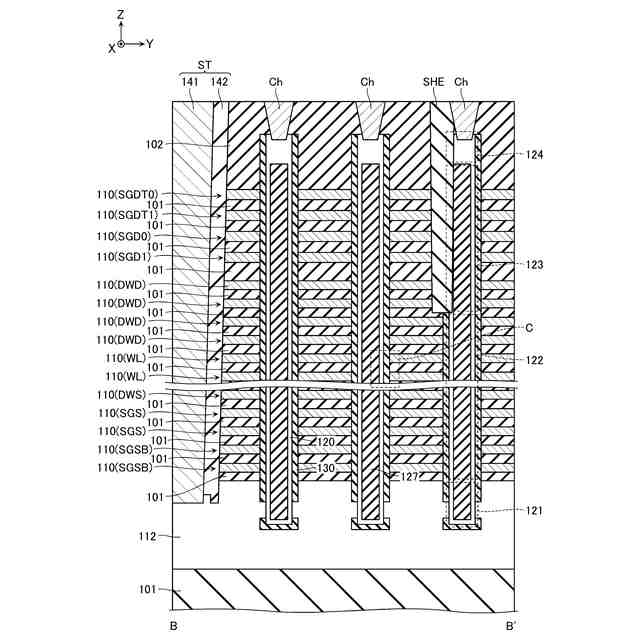

半導体柱領域Ｒ
ＭＨ
の模式的な断面図である。

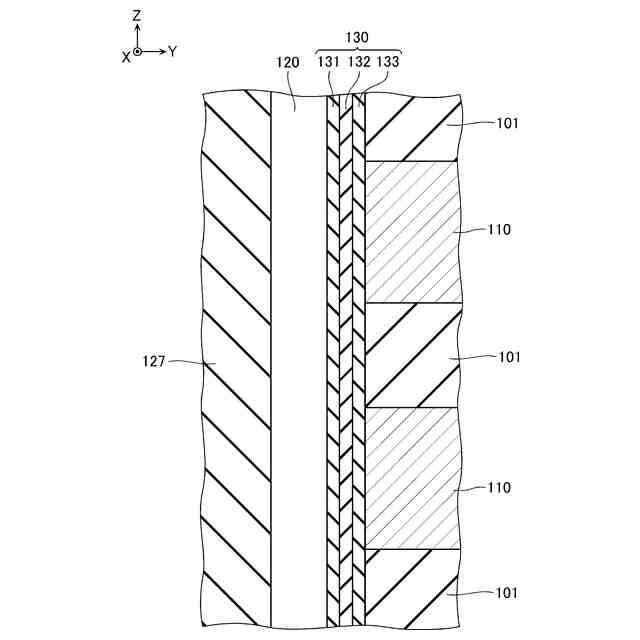

半導体柱領域Ｒ
ＭＨ
の模式的な断面図である。

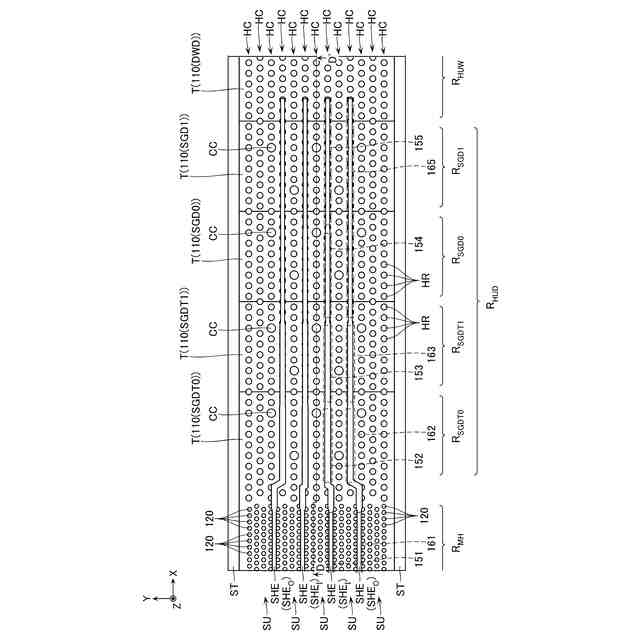

フックアップ領域Ｒ
ＨＵＤ
の模式的な平面図である。
フックアップ領域Ｒ
ＨＵＤ
の模式的な平面図である。

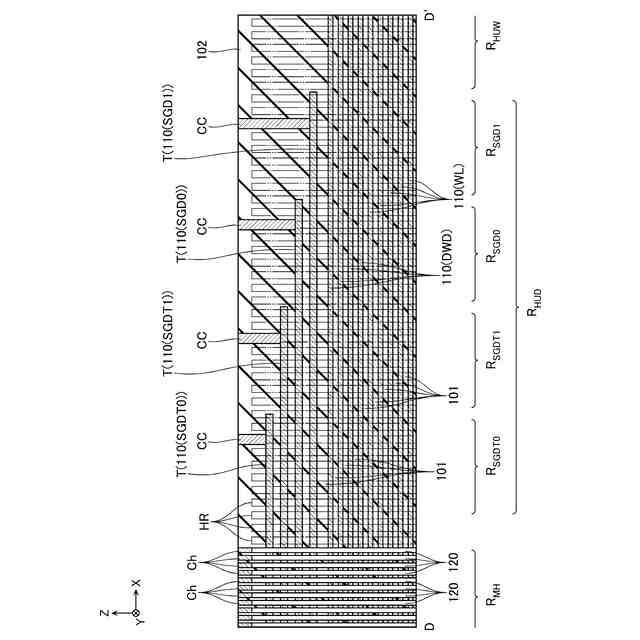

フックアップ領域Ｒ
ＨＵＤ
の模式的な断面図である。
フックアップ領域Ｒ
ＨＵＤ
の模式的な断面図である。
フックアップ領域Ｒ
ＨＵＷ
の模式的な断面図である。
第１実施形態に係る半導体記憶装置の製造方法について説明するための模式的な断面図である。
同製造方法について説明するための模式的な断面図である。
同製造方法について説明するための模式的な断面図である。
同製造方法について説明するための模式的な断面図である。
同製造方法について説明するための模式的な断面図である。
同製造方法について説明するための模式的な断面図である。
同製造方法について説明するための模式的な断面図である。
同製造方法について説明するための模式的な断面図である。
同製造方法について説明するための模式的な断面図である。
同製造方法について説明するための模式的な断面図である。
同製造方法について説明するための模式的な断面図である。
同製造方法について説明するための模式的な断面図である。
同製造方法について説明するための模式的な平面図である。
同製造方法について説明するための模式的な断面図である。
同製造方法について説明するための模式的な断面図である。
第２実施形態に係る半導体記憶装置の模式的な平面図である。
第３実施形態に係る半導体記憶装置の模式的な平面図である。
【発明を実施するための形態】
【０００７】
次に、実施形態に係る半導体記憶装置を、図面を参照して詳細に説明する。尚、以下の実施形態はあくまでも一例であり、本発明を限定する意図で示されるものではない。また、以下の図面は模式的なものであり、説明の都合上、一部の構成等が省略される場合がある。また、複数の実施形態について共通する部分には同一の符号を付し、説明を省略する場合がある。
【０００８】
また、本明細書において「半導体記憶装置」と言った場合には、メモリダイを意味する事もあるし、メモリチップ、メモリカード、ＳＳＤ（Solid State Drive）等の、コントローラダイを含むメモリシステムを意味する事もある。更に、スマートホン、タブレット端末、パーソナルコンピュータ等の、ホストコンピュータを含む構成を意味する事もある。
【０００９】
また、本明細書において、第１の構成が第２の構成に「電気的に接続されている」と言った場合、第１の構成は第２の構成に直接接続されていても良いし、第１の構成が第２の構成に配線、半導体部材又はトランジスタ等を介して接続されていても良い。例えば、３つのトランジスタを直列に接続した場合には、２つ目のトランジスタがＯＦＦ状態であったとしても、１つ目のトランジスタは３つ目のトランジスタに「電気的に接続」されている。
【００１０】
また、本明細書において、回路等が２つの配線等を「導通させる」と言った場合には、例えば、この回路等がトランジスタ等を含んでおり、このトランジスタ等が２つの配線の間の電流経路に設けられており、このトランジスタ等がＯＮ状態となることを意味する事がある。
（【００１１】以降は省略されています）
