公開番号2025096162
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2024195439
出願日2024-11-07
発明の名称ラミネートフィルム、ラミネートフィルムの製造方法、電池および電池の製造方法
出願人パナソニックIPマネジメント株式会社
代理人個人,個人,個人
主分類H01M 50/105 20210101AFI20250619BHJP(基本的電気素子)
要約【課題】電池の信頼性を向上する。

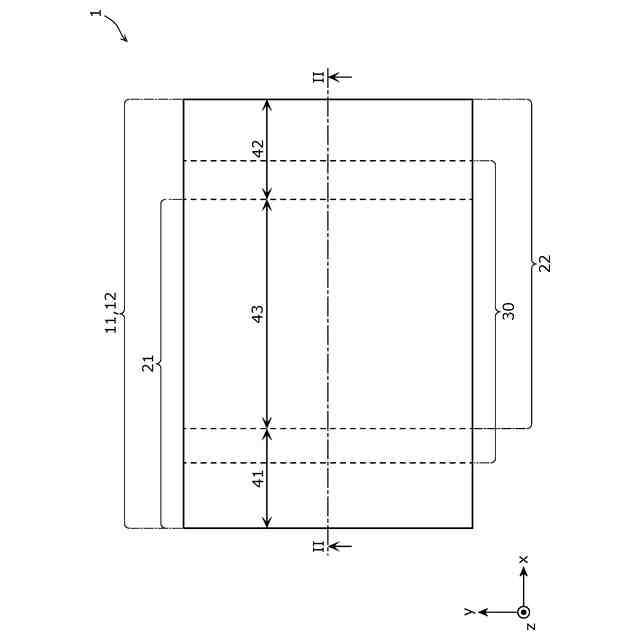

【解決手段】ラミネートフィルム1は、第1樹脂フィルム11と、第1樹脂フィルム11に対向する第2樹脂フィルム12と、第1樹脂フィルム11と第2樹脂フィルム12との間に位置する第1金属層21と、第1樹脂フィルム11と第2樹脂フィルム12との間に位置する第2金属層22と、を備える。第1金属層21と第2金属層22とは電気的に絶縁される。ラミネートフィルム1は、平面視において、第1金属層21が存在し、かつ、第2金属層22が存在しない第1領域41と、第1金属層21が存在せず、かつ、第2金属層22が存在する第2領域42と、を有する。

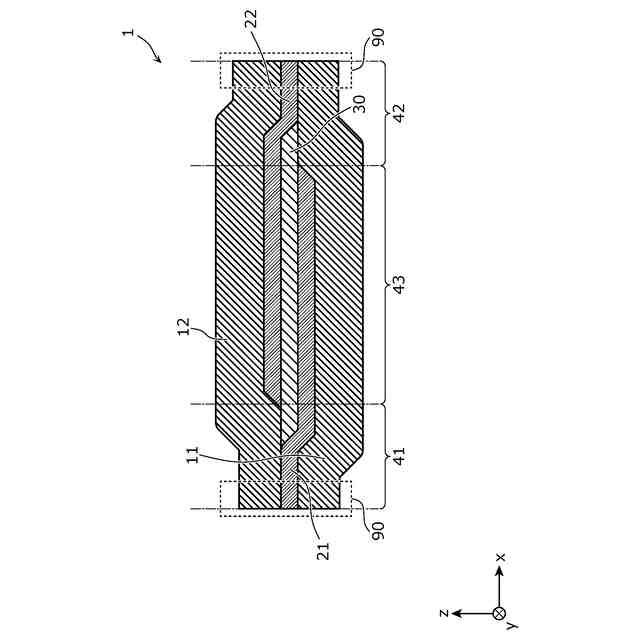

【選択図】図2
特許請求の範囲【請求項１】
ラミネートフィルムであって、
第１樹脂フィルムと、
前記第１樹脂フィルムに対向する第２樹脂フィルムと、
前記第１樹脂フィルムと前記第２樹脂フィルムとの間に位置する第１金属層と、
前記第１樹脂フィルムと前記第２樹脂フィルムとの間に位置する第２金属層と、を備え、
前記第１金属層と前記第２金属層とは電気的に絶縁され、
前記ラミネートフィルムは、平面視において、
前記第１金属層が存在し、かつ、前記第２金属層が存在しない第１領域と、
前記第１金属層が存在せず、かつ、前記第２金属層が存在する第２領域と、を有する、
ラミネートフィルム。
続きを表示（約 870 文字）【請求項２】
前記第１領域における前記ラミネートフィルムの厚さと前記第２領域における前記ラミネートフィルムの厚さとは同じである、
請求項１に記載のラミネートフィルム。
【請求項３】

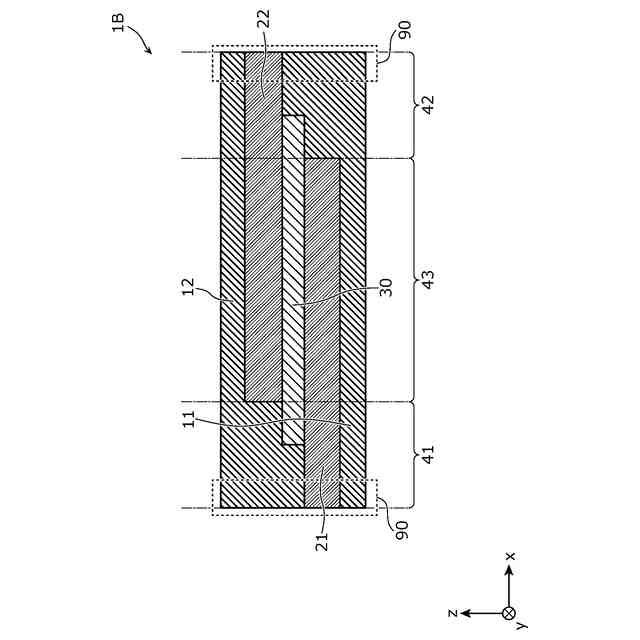

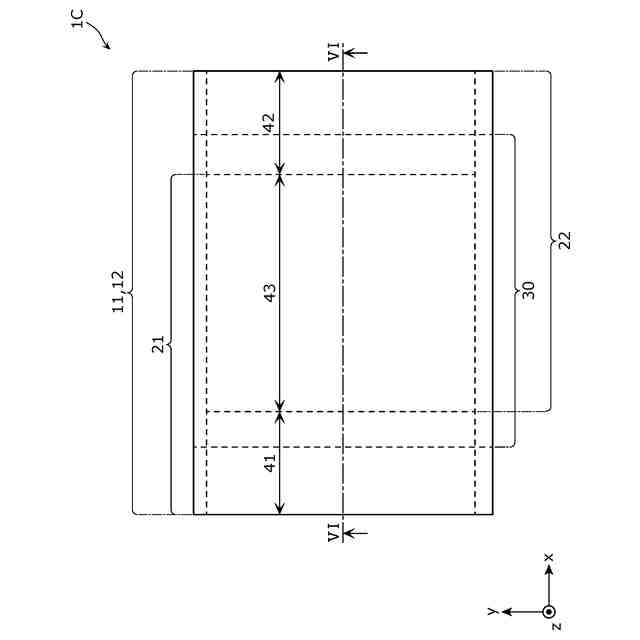

前記第１金属層と前記第２金属層との間に位置し、前記第１金属層と前記第２金属層とを電気的に絶縁する絶縁層をさらに備え、
前記ラミネートフィルムは、平面視において、前記第１金属層および前記第２金属層が存在する第３領域を有する、
請求項１に記載のラミネートフィルム。
【請求項４】
前記第１領域における前記ラミネートフィルムの厚さと前記第３領域における前記ラミネートフィルムの厚さとは同じである、
請求項３に記載のラミネートフィルム。
【請求項５】
前記絶縁層の耐熱温度は、前記第１樹脂フィルムの耐熱温度よりも高い、
請求項３に記載のラミネートフィルム。
【請求項６】
前記絶縁層の破断強度は、前記第１樹脂フィルムの破断強度よりも高い、
請求項３に記載のラミネートフィルム。
【請求項７】
前記絶縁層と前記第１金属層とを接合する接合層をさらに備える、
請求項３に記載のラミネートフィルム。
【請求項８】
平面視において、前記第３領域の面積は、前記ラミネートフィルムの面積の５０％以上である、
請求項３に記載のラミネートフィルム。
【請求項９】
平面視において、前記第３領域の面積は、前記第１領域の面積よりも大きい、
請求項３に記載のラミネートフィルム。
【請求項１０】
前記第１金属層と前記第２金属層との間に位置し、前記第１金属層と前記第２金属層とを電気的に絶縁する絶縁部分を備え、
平面視において、前記第１金属層と前記第２金属層とは重ならずに離間している、
請求項１に記載のラミネートフィルム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電池外装体用のラミネートフィルムおよびその製造方法、ならびに、当該ラミネートフィルムを電池外装体として用いた電池およびその製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、電池において、２枚のラミネートフィルムを重ねた構造が開示されている。また、特許文献１に開示されているラミネートフィルムは、溶着樹脂層と、金属層と、溶着樹脂層と金属層との間に設けられ、溶着樹脂層よりも高い融点を有する耐熱樹脂層とを含んでいる。
【０００３】
特許文献２には、２枚の金属シートと、２枚の金属シートの間の蓄電素子とを有し、２枚の金属シートが絶縁されたリチウムイオン電池モジュールが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－３３６１２号公報
国際公開第２０２１／０３３７０６号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来技術においては、ラミネートフィルムで発電要素を封止した電池の信頼性の向上が望まれる。
【０００６】
そこで、本開示は、電池の信頼性を向上できるラミネートフィルムおよびラミネートフィルムの製造方法、ならびに、信頼性の高い電池および電池の製造方法を提供する。
【課題を解決するための手段】
【０００７】
本開示の一態様に係るラミネートフィルムは、第１樹脂フィルムと、前記第１樹脂フィルムに対向する第２樹脂フィルムと、前記第１樹脂フィルムと前記第２樹脂フィルムとの間に位置する第１金属層と、前記第１樹脂フィルムと前記第２樹脂フィルムとの間に位置する第２金属層と、を備え、前記第１金属層と前記第２金属層とは電気的に絶縁され、前記ラミネートフィルムは、平面視において、前記第１金属層が存在し、かつ、前記第２金属層が存在しない第１領域と、前記第１金属層が存在せず、かつ、前記第２金属層が存在する第２領域と、を有する。
【０００８】
本開示の一態様に係るラミネートフィルムの製造方法は、第１樹脂フィルム、第１金属層、第２金属層および第２樹脂フィルムを積層することであって、前記第２樹脂フィルムが前記第１樹脂フィルムに対向し、前記第１金属層および前記第２金属層が前記第１樹脂フィルムと前記第２樹脂フィルムとの間に位置し、前記第１金属層と前記第２金属層とが電気的に絶縁されるように積層することと、前記第１樹脂フィルム、前記第１金属層、前記第２金属層および前記第２樹脂フィルムを一体化することと、を含み、前記積層することでは、平面視において、前記第１金属層が存在し、かつ、前記第２金属層が存在しない第１領域と、前記第１金属層が存在せず、かつ、前記第２金属層が存在する第２領域とが前記ラミネートフィルムに形成されるように、前記第１樹脂フィルム、前記第１金属層、前記第２金属層および前記第２樹脂フィルムを積層する。
【０００９】
本開示の一態様に係る電池は、電極層および対極層を有する発電要素と、上記ラミネートフィルムを第１ラミネートフィルムとして含む１以上のラミネートフィルムと、前記電極層に電気的に接続されている電極端子と、前記対極層に電気的に接続されている対極端子と、を備え、前記１以上のラミネートフィルムは、前記発電要素、前記電極端子および前記対極端子を挟み込むように互いに対向する第１フィルム部分と第２フィルム部分とを含み、前記電極端子の一部および前記対極端子の一部が露出するように前記発電要素を封止し、前記第１フィルム部分は、前記第１ラミネートフィルムの少なくとも一部で構成され、前記第１領域において前記電極端子と接着している。
【００１０】
本開示の一態様に係る電池の製造方法は、上記ラミネートフィルムを第１ラミネートフィルムとして含む１以上のラミネートフィルムを準備することと、電極層および対極層を有する発電要素を準備することと、前記電極層に電気的に接続される電極端子および前記対極層に電気的に接続される対極端子を準備することと、前記１以上のラミネートフィルムにおける互いに対向する部分である第１フィルム部分と第２フィルム部分とで前記発電要素、前記電極端子および前記対極端子を挟み込むことと、前記１以上のラミネートフィルムによって前記電極端子の一部および前記対極端子の一部が露出するように前記発電要素を封止することと、を含み、前記第１フィルム部分は、前記第１ラミネートフィルムの少なくとも一部で構成され、前記発電要素を封止することでは、前記第１フィルム部分を、前記第１領域において前記電極端子に接着する。
【発明の効果】
（【００１１】以降は省略されています）
