公開番号2025095343
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211273
出願日2023-12-14
発明の名称熱源ユニット
出願人ダイキン工業株式会社
代理人弁理士法人前田特許事務所
主分類F24F 1/30 20110101AFI20250619BHJP(加熱;レンジ;換気)
要約【課題】冷媒配管の配置を容易にする。
【解決手段】熱源ユニット(1)は、第1室(S1)の底面(45a)の上方において第1方向に沿って延びるともに、圧縮機(11A,11B,11C,11D)と水熱交換器(31,32)とを繋ぐ冷媒配管(RP)を被支持配管(SP1,SP2,SP3)として支持する支持部材(50)を備える。
【選択図】図9
特許請求の範囲【請求項１】
圧縮機（11A,11B,11C,11D）と、空気熱交換器（12A,12B,12C,12D）とを有する冷媒回路（10）と、

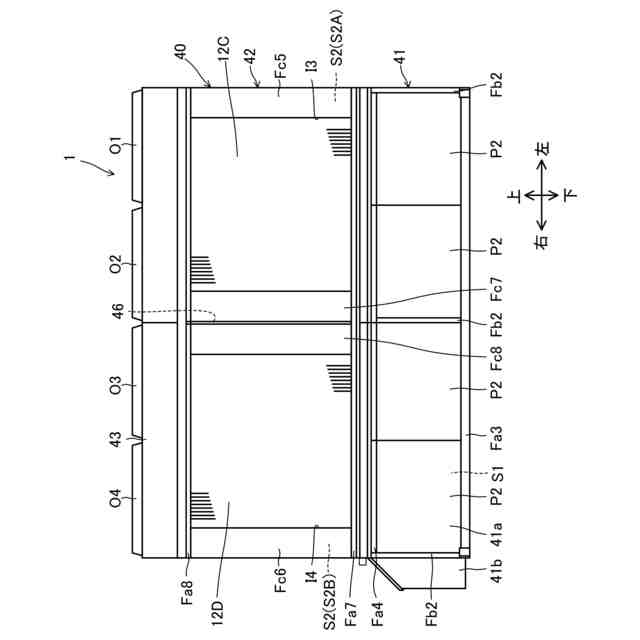

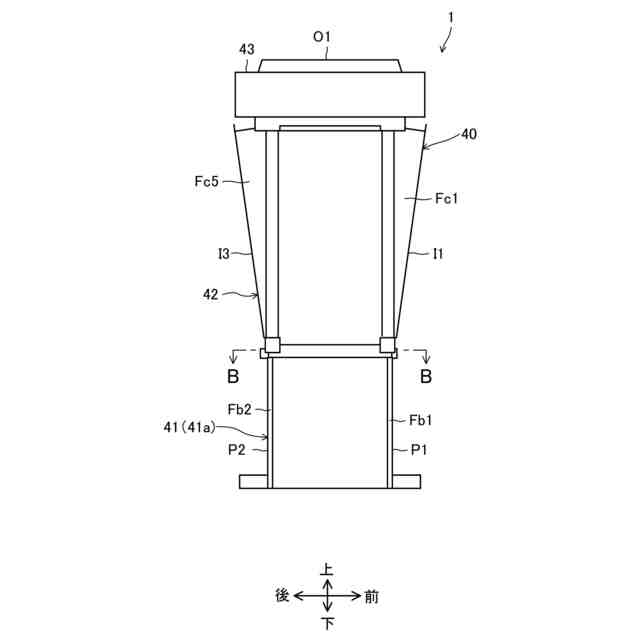

前記圧縮機（11A,11B,11C,11D）が配置される第１室（S1）と、該第１室（S1）の上方に位置し、前記空気熱交換器（12A,12B,12C,12D）が配置される第２室（S2）とを形成するともに、水平方向に沿った第１方向に延びるケーシング（40）と、
前記第１方向に沿って前記圧縮機（11A,11B,11C,11D）と並ぶように配置され、前記冷媒回路（10）の冷媒と水とを熱交換させる水熱交換器（31,32）と、

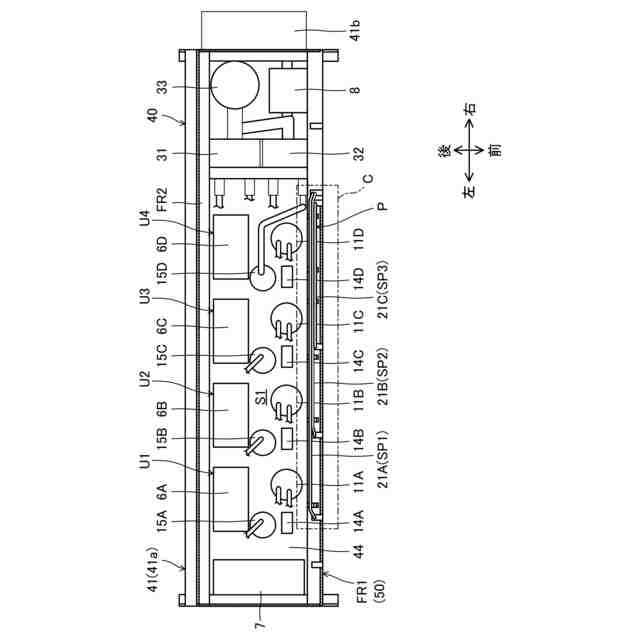

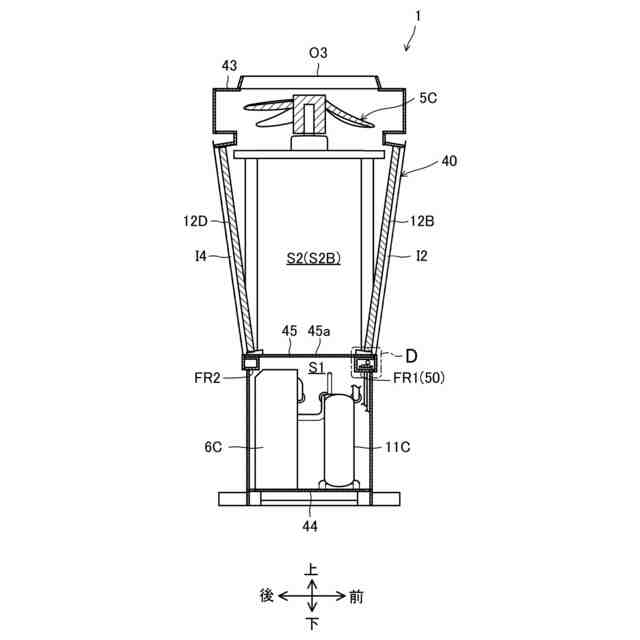

前記第１室（S1）の底面（45a）の上方において前記第１方向に沿って延びるともに、前記圧縮機（11A,11B,11C,11D）と前記水熱交換器（31,32）とを繋ぐ冷媒配管（RP）を被支持配管（SP1,SP2,SP3）として支持する
支持部材（50）とを備える
熱源ユニット。
続きを表示（約 1,100 文字）【請求項２】
前記ケーシング（40）は、前記第１方向に延びる第１フレーム（FR1）を含む複数のフレームを有し、
前記支持部材（50）は、前記第１フレーム（FR1）である
請求項１に記載の熱源ユニット。
【請求項３】
前記ケーシング（40）は、該ケーシング（40）における前記第１方向に沿った側面の一部を構成するとともに、該ケーシング（40）に着脱可能に構成される第１側板（80）を有し、
前記第１フレーム（FR1）は、前記第１側板（80）の内側に位置する
請求項２に記載の熱源ユニット。
【請求項４】

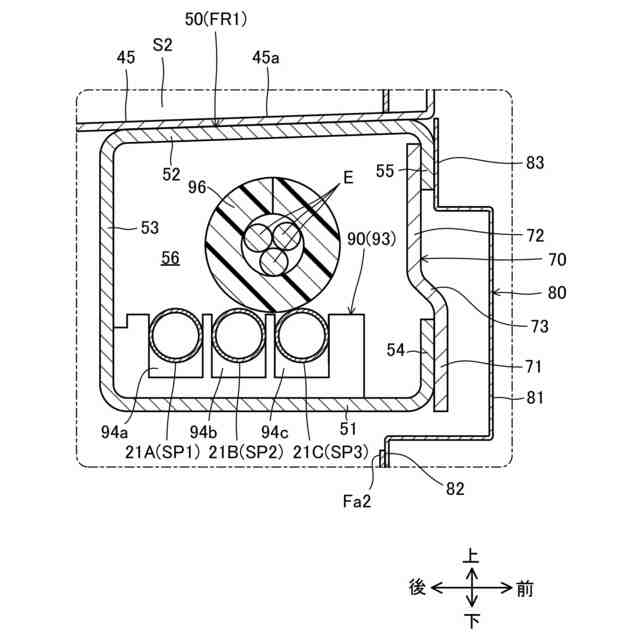

前記第１フレーム（FR1）は、前記第１方向に直角な断面でみる場合に、前記第１側板（80）に向かって開放する凹状であり、
前記被支持配管（SP1,SP2,SP3）は、前記第１フレーム（FR1）の内部に配置される
請求項２に記載の熱源ユニット。
【請求項５】
前記被支持配管（SP1,SP2,SP3）は、前記冷媒回路（10）の液冷媒が流れる液管である
請求項１～４のいずれか１つに記載の熱源ユニット。
【請求項６】
前記支持部材（50）は、前記第２室（S2）の底面（45a）よりも下方に配置される
請求項１～４のいずれか１つに記載の熱源ユニット。
【請求項７】
前記冷媒回路（10）は、
第１圧縮機（11A）および第１空気熱交換器（12A）を有する第１冷媒回路（10A）と
第２圧縮機（11B）および第２空気熱交換器（12B）を有する第２冷媒回路（10B）とを含み、
前記被支持配管（SP1,SP2,SP3）は、
前記第１冷媒回路（10A）の被支持配管である第１被支持配管（SP1）と、
前記第２冷媒回路（10B）の被支持配管である第２被支持配管（SP2）とを含み、
前記支持部材（50）は、前記第１被支持配管（SP1）と前記第２被支持配管（SP2）とを支持する
請求項１～４のいずれか１つに記載の熱源ユニット。
【請求項８】
前記第１被支持配管（SP1）と前記第２被支持配管（SP2）とは、前記第１方向と直交し且つ水平方向に沿った第２方向に並んで配置される
請求項７に記載の熱源ユニット。
【請求項９】

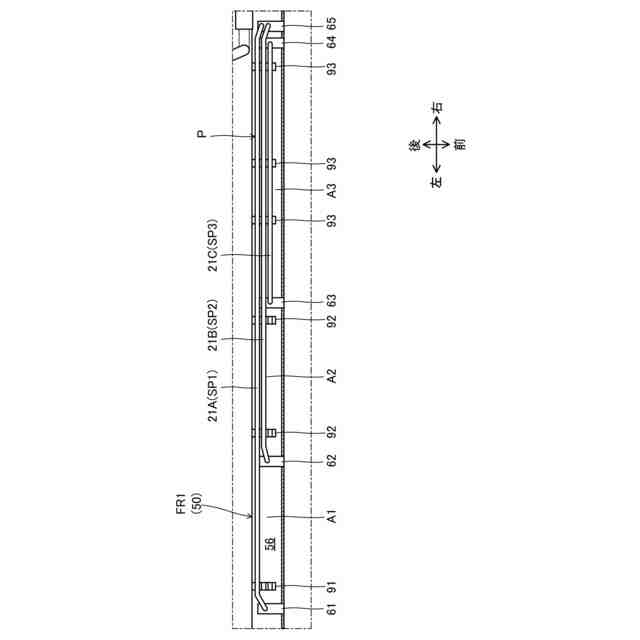

前記第１被支持配管（SP1）と前記第２被支持配管（SP2）との双方を所定の間隔を介して保持する保持部材（90）をさらに備える
請求項７に記載の熱源ユニット。

発明の詳細な説明【技術分野】
【０００１】
本開示は、熱源ユニットに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
冷水や温水を生成する熱源ユニットが知られている。
【０００３】
特許文献１の熱源ユニットは、冷凍サイクルを行う冷媒回路と、冷媒回路の冷媒と水を熱交換する水熱交換器とを有する。冷媒回路に接続される圧縮機等の各機器、および水熱交換器は、ケーシングの下部に形成される機械室に収容される。
【先行技術文献】
【特許文献】
【０００４】
特許第６８７３９８８号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の熱源ユニットでは、冷媒回路の冷媒配管が機械室の底面に設置される。一方、機械室には、圧縮機などの各機器が配置されるので、これらの機器と冷媒配管とが干渉する。その結果、冷媒配管の配置が困難となる。
【０００６】
本開示は、冷媒配管の配置を容易にすることである。
【課題を解決するための手段】
【０００７】
第１の態様は、熱源ユニットを対象とする。熱源ユニットは、圧縮機（11A,11B,11C,11D）および空気熱交換器（12A,12B,12C,12D）を有する冷媒回路（10）と、圧縮機（11A,11B,11C,11D）が配置される第１室（S1）と、第１室（S1）の上方に位置し、空気熱交換器（12A,12B,12C,12D）が配置される第２室（S2）とを形成するともに、水平方向に沿った第１方向に延びるケーシング（40）と、第１方向に沿って圧縮機（11A,11B,11C,11D）と並ぶように配置され、冷媒回路（10）の冷媒と水とを熱交換させる水熱交換器（31,32）と、第１室（S1）の底面（45a）の上方において第１方向に沿って延びるともに、圧縮機（11A,11B,11C,11D）と水熱交換器（31,32）とを繋ぐ冷媒配管（RP）を被支持配管（SP1,SP2,SP3）として支持する支持部材（50）とを備える。
【０００８】
なお、ここでいう、「～方向に沿って」という語句は、「～方向」と平行な方向だけでなく、「～方向」に対して急激に離れない方向を含む。具体的には、「～方向」に対して４５度より小さい角度をなす方向を意味する。したがって、例えば上記の「第１方向に沿って圧縮機と並ぶように配置される水熱交換器」という語句の意味は、圧縮機と水熱交換器とが、第１方向に並ぶだけでなく、圧縮機と水熱交換器とが、第１方向に対して４５度より小さい範囲の角度の方向で並ぶことも含む。本願明細書中の他の箇所の「～方向に沿って」という語句の意味も同じである。
【０００９】
第１の態様では、第１室（S1）の底面（45a）の上方に支持部材（50）が設けられる。支持部材（50）は、ケーシング（40）の長手方向（第１方向）に沿って延び、冷媒配管（RP）の被支持配管（SP1,SP2,SP3）を支持部材（50）に支持する。その結果、第１室（S1）に設置される機器と、冷媒配管（RP）とが干渉することを抑制でき、冷媒配管（RP）の配置が容易になる。
【００１０】
第２の態様は、第１の態様において、ケーシング（40）は、第１方向に延びる第１フレーム（FR1）を含む複数のフレームを有する。支持部材（50）は、第１フレーム（FR1）である。
（【００１１】以降は省略されています）
