発明の名称電力変換装置
出願人河村電器産業株式会社
代理人個人,個人,個人,個人
主分類H02M 7/06 20060101AFI20250617BHJP(電力の発電,変換,配電)
要約【課題】欠相が発生したことを検出できる電力変換装置を提供すること。
【解決手段】電力変換装置は、交流電力を多相交流電力に変換する多相変圧器と、多相交流電力を直流電力に変換する整流部と、整流部の出力電圧に基づいて欠相が発生したことを検出する欠相検出部とを備える。
【選択図】図1
特許請求の範囲【請求項１】
交流電力を多相交流電力に変換する多相変圧器と、
前記多相交流電力を直流電力に変換する整流部と、
前記整流部の出力電圧に基づいて欠相が発生したことを検出する欠相検出部と
を備える、電力変換装置。
続きを表示（約 530 文字）【請求項２】
前記欠相検出部は、前記出力電圧の低下に基づいて欠相が発生したことを検出する、請求項１に記載の電力変換装置。
【請求項３】
前記欠相検出部は、
前記整流部の出力電圧に基づいて、前記出力電圧の平均値を導出する平均値導出部と、
前記平均値導出部によって導出された前記平均値に基づいて閾値を導出する閾値導出部と、
前記整流部の出力電圧と前記閾値とに基づいて欠相が発生しているか否かを判定する判定部と
を備える、請求項１に記載の電力変換装置。
【請求項４】
前記閾値導出部は、前記出力電圧の前記平均値から電圧を低下させることによって前記閾値を導出する、請求項３に記載の電力変換装置。
【請求項５】
前記多相変圧器に入力される交流電力を遮断する遮断器と、
前記判定部によって欠相が発生していると判定された場合に、前記遮断器を動作させる駆動部と
をさらに備える、請求項３に記載の電力変換装置。
【請求項６】
前記判定部によって欠相が発生していると判定された場合に、警報を鳴動させる警報部
をさらに備える、請求項３に記載の電力変換装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電力変換装置に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
電力変換装置は、多相変圧器と整流器とを使用して交流電圧を直流電圧に変換する。電力変換装置は、多相変圧器に欠相が生じると直流出力電圧のリプル成分が大きくなる。欠相が生じたまま運転を継続すると、欠相が生じた相以外の相への電流が増加し、整流回路のダイオードの破損などが生じる。
【０００３】
電力変換装置に関して、ＡＣ／ＤＣコンバータを使用せずに直流電力の生成を可能とし、更に多相変圧器の小型化が可能な技術が知られている（例えば特許文献１参照）。この技術によれば、高圧３相交流電力が１２相変圧器により１２相の低圧交流に変換され、出力される各相の低圧交流電力が全波整流する整流回路により直流電力に変換されて出力される。１２相変圧器は、第２～第５巻線から成る２次側巻線を有し、何れもスター結線されて、第２巻線及び第３巻線の中性点同士が連結され、第４巻線及び第５巻線は、第３巻線の途中の共通する所定の位置から分岐して形成され、第２～第５巻線のそれぞれが異なる位相の３相電圧を出力し、１２相の交流電圧を出力する。２次側巻線Ｌ２の共通する中性点Ｑは、避雷器を介して接地されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－７１７１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
電力変換装置において、多相変圧器の出力回路や整流部で一相欠相した場合には、整流部からの直流出力電圧のリプルが１つ分欠落し、欠落した相を補うように他の相に余分に電流が流れる。このため、電力変換装置では、ダイオードが発熱し破損する場合や電路が発熱する場合がある。
欠相の検出方法については、単相３線式電路用の配線用遮断器に中性線欠相保護付きのものが知られている。中性線欠相保護付きの配線用遮断器は、欠相が発生すると中性線と電圧相間の電圧分圧バランスが負荷の影響を受けて崩れるため、どちらかの電圧相と中性線間の電圧が一定の閾値を超えたことにより検出する。
仮に、中性線欠相保護付きの配線用遮断器によって欠相を検出する手法を、多相変圧器を備える電力変換装置に適用する場合に、１２相分の相電圧を検出することになるため、多数の検出回路が必要となりサイズアップ・コストアップにつながってしまう。
本発明の目的は、欠相が発生したことを検出できる電力変換装置を提供することにある。
【課題を解決するための手段】
【０００６】
（１）本発明の一態様は、交流電力を多相交流電力に変換する多相変圧器と、前記多相交流電力を直流電力に変換する整流部と、前記整流部の出力電圧に基づいて欠相が発生したことを検出する欠相検出部とを備える、電力変換装置である。
（２）本発明の一態様は、上記（１）に記載の電力変換装置において、前記欠相検出部は、前記出力電圧の低下に基づいて欠相が発生したことを検出する。
（３）本発明の一態様は、上記（１）に記載の電力変換装置において、前記欠相検出部は、前記整流部の出力電圧に基づいて、前記出力電圧の平均値を導出する平均値導出部と、前記平均値導出部によって導出された前記平均値に基づいて閾値を導出する閾値導出部と、前記整流部の出力電圧と前記閾値とに基づいて欠相が発生しているか否かを判定する判定部とを備える。
（４）本発明の一態様は、上記（３）に記載の電力変換装置において、前記閾値導出部は、前記出力電圧の前記平均値から電圧を低下させることによって前記閾値を導出する。
（５）本発明の一態様は、上記（３）に記載の電力変換装置において、前記多相変圧器に入力される交流電力を遮断する遮断器と、前記判定部によって欠相が発生していると判定された場合に、前記遮断器を動作させる駆動部とをさらに備える。
（６）本発明の一態様は、上記（３）に記載の電力変換装置において、前記判定部によって欠相が発生していると判定された場合に、警報を鳴動させる警報部をさらに備える。
【発明の効果】
【０００７】
本発明によれば、欠相が発生したことを検出できる電力変換装置を提供できる。
【図面の簡単な説明】
【０００８】
本実施形態に係る電力変換装置１の一例を示す概略構成図である。
１２相変圧器３の具体的構成の一例を示す図である。
１２相変圧器３の具体的構成の一例を示す図である。
電圧検出部１０１によって検出される電圧波形の一例を示す図である。
電圧検出部１０１によって検出される電圧波形の一例を示す図である。
電圧検出部１０１によって検出される電圧波形の一例を示す図である。

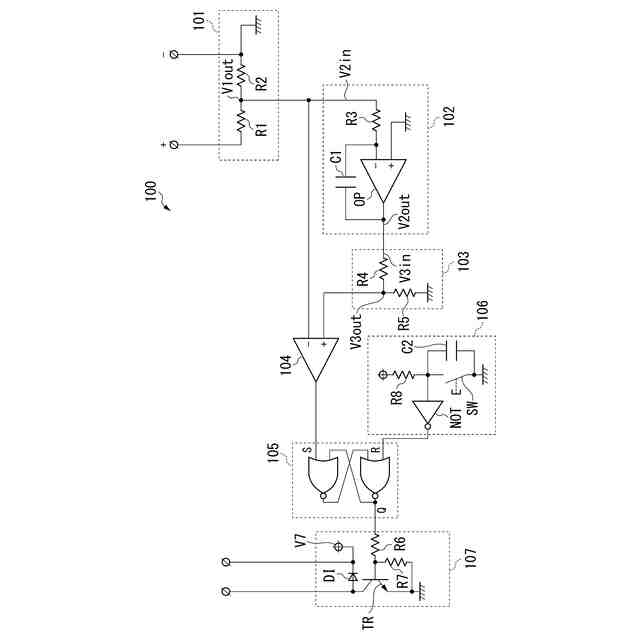

本実施形態に係る電力変換装置１の欠相検出部１００の一例を示す回路図である。

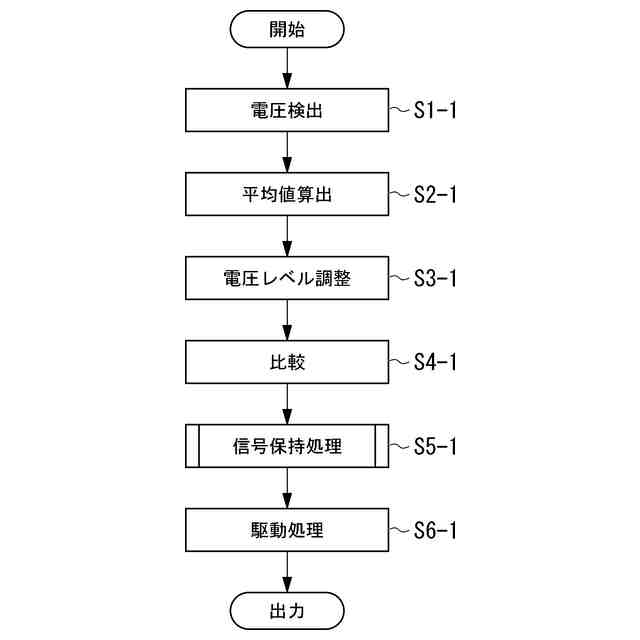

本実施形態に係る電力変換装置１の動作の一例を示すフロー図である。

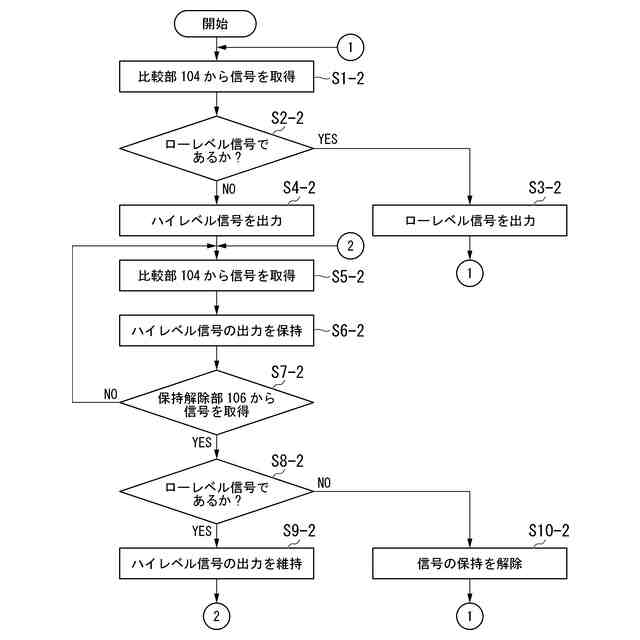

本実施形態に係る電力変換装置１の動作の一例を示すフロー図である。
シミュレーションに使用した電力変換装置１の多相変圧器３と整流部４との回路構成の一例を示す図である。

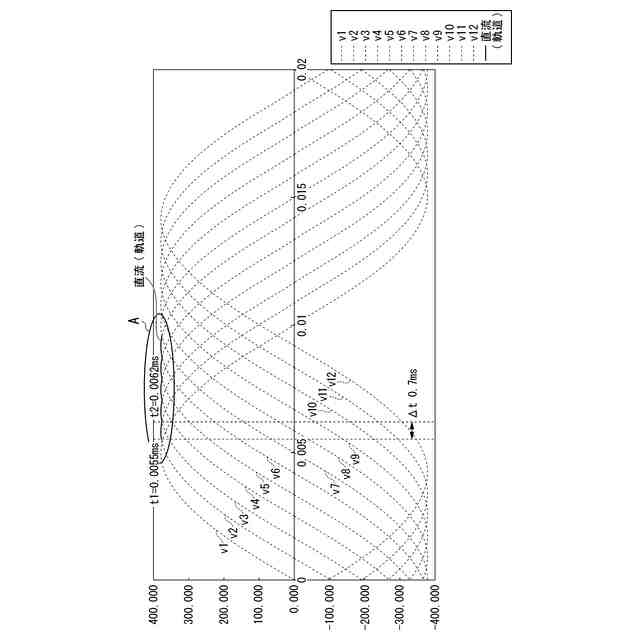

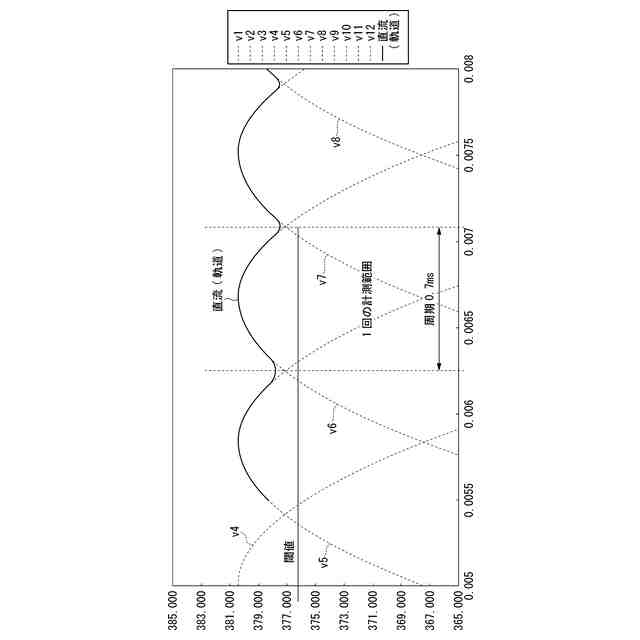

欠相が発生していない場合の回路構成の一例でのシミュレーション結果を示す図である。
シミュレーションに使用した電力変換装置１の多相変圧器３と整流部４との回路構成の一例を示す図である。

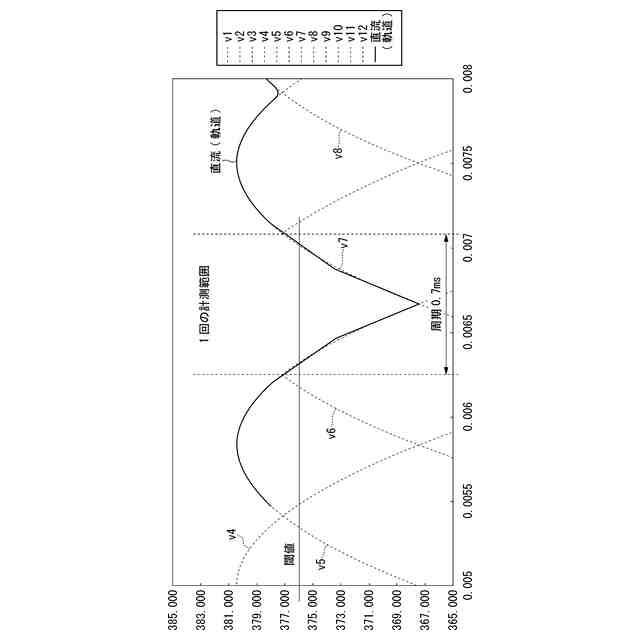

欠相が発生している場合の回路構成の一例でのシミュレーション結果を示す図である。
本実施形態に係る電力変換装置１の他の一例を示す概略構成図である。
【発明を実施するための形態】
【０００９】
次に、本実施形態の電力変換装置を、図面を参照しつつ説明する。以下で説明する実施形態は一例に過ぎず、本発明が適用される実施形態は、以下の実施形態に限られない。なお、実施形態を説明するための全図において、同一の機能を有するものは同一符号を用い、繰り返しの説明は省略する。
また、本願でいう「ＸＸに基づいて」とは、「少なくともＸＸに基づく」ことを意味し、ＸＸに加えて別の要素に基づく場合も含む。また、「ＸＸに基づいて」とは、ＸＸを直接に用いる場合に限定されず、ＸＸに対して演算や加工が行われたものに基づく場合も含む。「ＸＸ」は、任意の要素（例えば、任意の情報）である。
【００１０】
（実施形態）
（電力変換装置）
図１は本実施形態に係る電力変換装置１の一例を示す概略構成図である。電力変換装置１は、交流電力を多相交流電力に変換する多相変圧器３と、多相交流電力を直流電力に変換する整流部４と、整流部４の出力電圧に基づいて欠相が発生したことを検出する欠相検出部１００と、欠相検出部１００によって欠相が発生したことが検出された場合に多相変圧器３に入力される電圧を遮断する遮断器２とを備える。
（【００１１】以降は省略されています）
