特許ウォッチ

公開番号2025089750
公報種別公開特許公報(A)
公開日2025-06-16
出願番号2023204575
出願日2023-12-04
発明の名称配信装置、配信方法、及び、配信プログラム
出願人日本電気株式会社
代理人個人
主分類G06F 8/60 20180101AFI20250609BHJP(計算;計数)
要約【課題】対象に対する処理の内容に基づいて、どのコンテナをどのコンピュータリソースに配信するかを決定する。
【解決手段】配信装置(10)は、デバイス(22)と、コンピュータリソース(21)と、を有する処理システム(20)にコンテナ(CT)を配信するための配信装置であって、処理システムでの処理内容と、処理内容を実行するためのコンテナと、を対応して表す第1情報と、コンテナと、デバイスと、を対応して表す第2情報と、コンピュータリソースと、コンピュータリソースに接続されるデバイスと、を対応して表す第3情報と、を記憶する記憶部を備え、処理システムにおける処理内容を受け付け、受け付けた処理内容を実行するためのコンテナ、及び、コンテナを配信するコンピュータリソースを選択する。
【選択図】図1
特許請求の範囲【請求項１】
対象を処理する１以上のデバイスと、前記１以上のデバイスの制御に関わる１以上のコンピュータリソースと、を有する処理システムに１以上のコンテナを配信するための配信装置であって、
処理システムでの処理内容と、前記処理内容を実行するための１以上のコンテナと、を対応して表す第１情報と、
コンテナと、前記コンテナによって動作するデバイスと、を対応して表す第２情報と、
コンピュータリソースと、前記コンピュータリソースに接続されるデバイスと、を対応して表す第３情報と、
を記憶する記憶部と、
情報処理部と、を備え、
前記情報処理部は、
処理システムでの処理内容を受け付ける受付処理と、
前記第１情報、前記第２情報、及び、前記第３情報、に基づいて、前記受付処理において受け付けた前記処理内容を実行するための１以上のコンテナ、及び、前記１以上のコンテナの各々を配信するコンピュータリソースを選択する選択処理と、
を実行する、配信装置。
続きを表示（約 2,000 文字）【請求項２】
前記第３情報は、前記コンピュータリソースと、前記コンピュータリソースに接続されるデバイスと、前記コンピュータリソースが配置される場所と、を対応して表わし、
前記１以上のコンピュータリソースは、
前記処理内容が実行される現場に配置され、且つ、前記現場に配置されるデバイスが接続されるコンピュータリソースと、
クラウドに配置され、且つ、デバイスの接続が不要なコンピュータリソースと、を含み、
前記第２情報または前記第３情報中の前記デバイスの項目は、前記コンピュータリソースに接続されるデバイスの種別、又は、前記コンピュータリソースへのデバイスの接続が不要であることを表す、請求項１に記載の配信装置。
【請求項３】
前記情報処理部は、
前記受付処理において、前記処理システムでの処理内容、及び、前記処理に対する要求条件を受け付け、
前記選択処理において、前記受付処理で受け付けた要求条件で、前記処理内容を実行するための前記１以上のコンテナ、及び、前記１以上のコンテナの各々を配信するコンピュータリソースを選択する、請求項１又は２に記載の配信装置。
【請求項４】
前記要求条件は、前記受付処理で受け付けた処理内容を実行する処理システムに含まれる所定種別のデバイスの台数の範囲に対する条件である、請求項３に記載の配信装置。
【請求項５】
前記第３情報は、前記コンピュータリソースの性能、又は、コストの情報を含み、
前記要求条件は、前記受付処理において受け付けられた処理内容を実行する処理システムをできるだけ高性能、又は、できるだけ低コストとする要求である、請求項３に記載の配信装置。
【請求項６】
前記情報処理部は、
前記選択処理において選択された前記１以上のデバイス、前記１以上のコンテナ、及び、前記１以上のコンピュータリソースを有する前記処理システムが、前記受付処理において受け付けた要求条件で処理内容を実行できるか否かを判定する判定処理と、
前記判定処理において、前記処理システムが、前記受付処理において受け付けた前記要求条件で前記処理内容を実行可能と判定されたときに、前記１以上のコンテナを前記１以上のコンピュータリソースに配信する配信処理と、
を実行する、請求項３に記載の配信装置。
【請求項７】
前記第２情報又は前記第３情報が、デバイスの交換パーツの情報を含み、
前記情報処理部は、
前記第２情報又は前記第３情報に基づき、前記デバイスのパーツを交換する交換指示を発する、請求項１に記載の配信装置。
【請求項８】
対象を処理する１以上のデバイスと、前記１以上のデバイスの制御に関わる１以上のコンピュータリソースと、を有する処理システムに１以上のコンテナを配信するための配信方法であって、
処理システムでの処理内容を受け付ける受付処理と、
第１情報、第２情報、及び、第３情報、に基づいて、前記受付処理において受け付けた前記処理内容を実行するための１以上のコンテナ、及び、前記１以上のコンテナの各々を配信するコンピュータリソースを選択する選択処理と、
を含み、
前記第１情報は、処理システムでの処理内容と、前記処理内容を実行するための１以上のコンテナと、を対応して表し、
前記第２情報は、コンテナと、前記コンテナによって動作するデバイスと、を対応して表し、
前記第３情報は、コンピュータリソースと、前記コンピュータリソースに接続されるデバイスと、を対応して表す、配信方法。
【請求項９】
コンピュータを、対象を処理する１以上のデバイスと、前記１以上のデバイスの制御に関わる１以上のコンピュータリソースと、を有する処理システムに１以上のコンテナを配信するための配信装置として、機能させる配信プログラムであって、
前記コンピュータは、
処理システムでの処理内容と、前記処理内容を実行するための１以上のコンテナと、を対応して表す第１情報と、
コンテナと、前記コンテナによって動作するデバイスと、を対応して表す第２情報と、
コンピュータリソースと、前記コンピュータリソースに接続されるデバイスと、を対応して表す第３情報と、
を記憶する記憶部を備え、
前記コンピュータに、
処理システムでの処理内容を受け付ける受付処理と、
前記第１情報、前記第２情報、及び、前記第３情報、に基づいて、前記受付処理において受け付けた前記処理内容を実行するための１以上のコンテナ、及び、前記１以上のコンテナの各々を配信するコンピュータリソースを選択する選択処理と、
を実行させる、配信プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、対象を処理するためのソフトウェアであるコンテナを配信する配信装置、配信方法、及び、配信プログラムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
対象を処理するためのＯＴ（Operation Technology）システムが、工場等で用いられている。特許文献１は、制御装置に対して、制御対象に対する制御演算を定義するユーザプログラムを含むコンテナをリリースするオーケストレータを備える処理システムを開示する。
【先行技術文献】
【特許文献】
【０００３】
特表２０２２－０９１３０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の処理システムにおいて、オーケストレータは、ユーザ操作に従って、リリースするコンテナを選択するとともに、リリース先を決定する（請求項８）。すなわち、特許文献１に記載の処理システムでは、コンテナ及びリリース先を自動的に決めることは示されていない。
【０００５】
本開示における技術は、上記の問題に鑑みて考案されたものであり、その目的は、対象に対する処理の内容に基づいて、どのコンテナをどのコンピュータリソースに配信するかを決定する配信装置、配信方法、及び、配信プログラムを提供することである。
【課題を解決するための手段】
【０００６】
本開示における配信装置は、対象を処理する１以上のデバイスと、前記１以上のデバイスの制御に関わる１以上のコンピュータリソースと、を有する処理システムに１以上のコンテナを配信するための配信装置であって、処理システムでの処理内容と、前記処理内容を実行するための１以上のコンテナと、を対応して表す第１情報と、コンテナと、前記コンテナによって動作するデバイスの種別と、を対応して表す第２情報と、コンピュータリソースと、前記コンピュータリソースに接続されるデバイスの種別と、を対応して表す第３情報と、を記憶する記憶部と、少なくとも１つのプロセッサを備え、前記少なくとも１つのプロセッサは、処理システムにおける処理内容を受け付ける受付処理と、前記第１情報、前記第２情報、及び、前記第３情報、に基づいて、前記受付処理において受け付けた前記処理内容を実行するための１以上のコンテナ、及び、前記１以上のコンテナの各々を配信するコンピュータリソースを選択する選択処理と、を実行する。
【０００７】
本開示における配信方法は、対象を処理する１以上のデバイスと、前記１以上のデバイスの制御に関わる１以上のコンピュータリソースと、を有する処理システムに１以上のコンテナを配信するための配信方法であって、処理システムにおける処理内容を受け付ける受付処理と、第１情報、第２情報、及び、第３情報、に基づいて、前記受付処理において受け付けた前記処理内容を実行するための１以上のコンテナ、及び、前記１以上のコンテナの各々を配信するコンピュータリソースを選択する選択処理と、を含み、前記第１情報は、処理システムでの処理内容と、前記処理内容を実行するための１以上のコンテナと、を対応して表し、前記第２情報は、コンテナと、前記コンテナが用いるデバイスの種別と、を対応して表し、前記第３情報は、コンピュータリソースと、前記コンピュータリソースに接続されるデバイスの種別と、を対応して表す。
【０００８】
本開示における配信プログラムは、配信装置として、コンピュータを機能させる。
【発明の効果】
【０００９】
本開示における技術によれば、対象に対する処理の内容に基づいて、どのコンテナをどのコンピュータリソースに配信するかを決定する配信装置、配信方法、及び、配信プログラムを提供することができる。
【図面の簡単な説明】
【００１０】

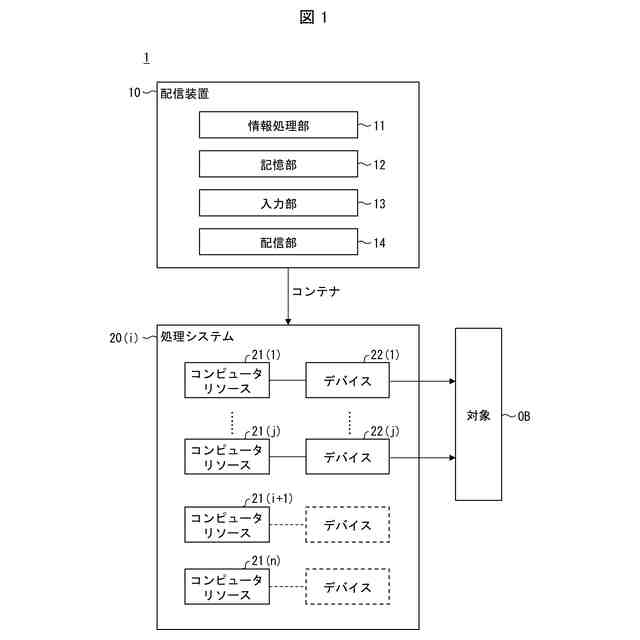

本開示における配信・処理システムの構成を示すブロック図である。

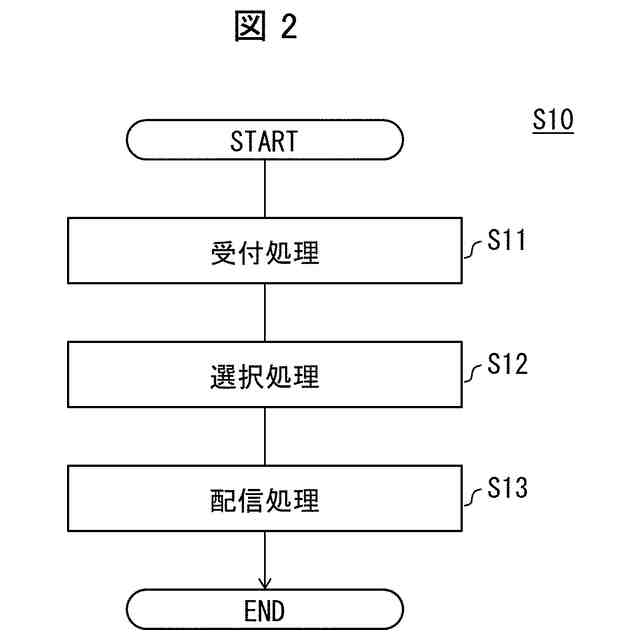

本開示における配信方法の流れを示すフロー図である。

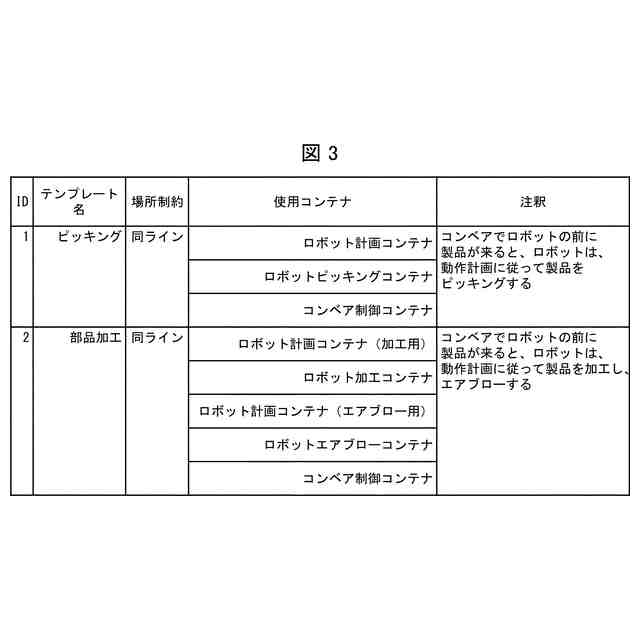

本開示における第１情報としてのマニュフェストテンプレートリポジトリの一例を表す模式図である。

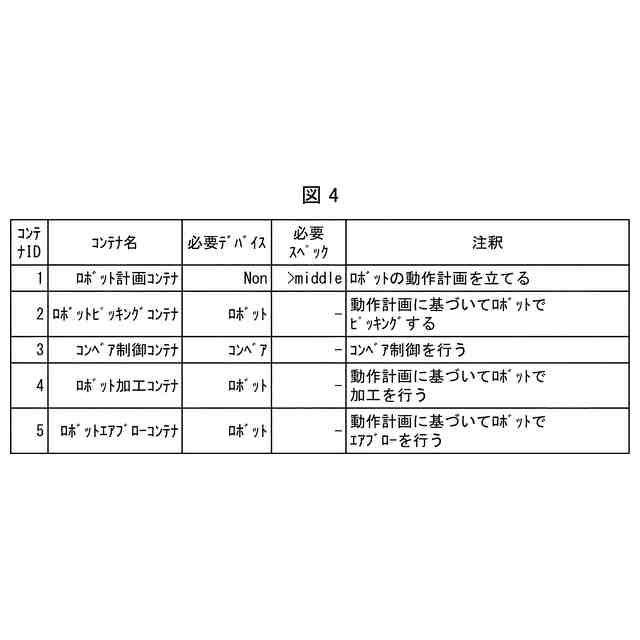

本開示における第２情報としてのソフトウェアリポジトリの一例を表す模式図である

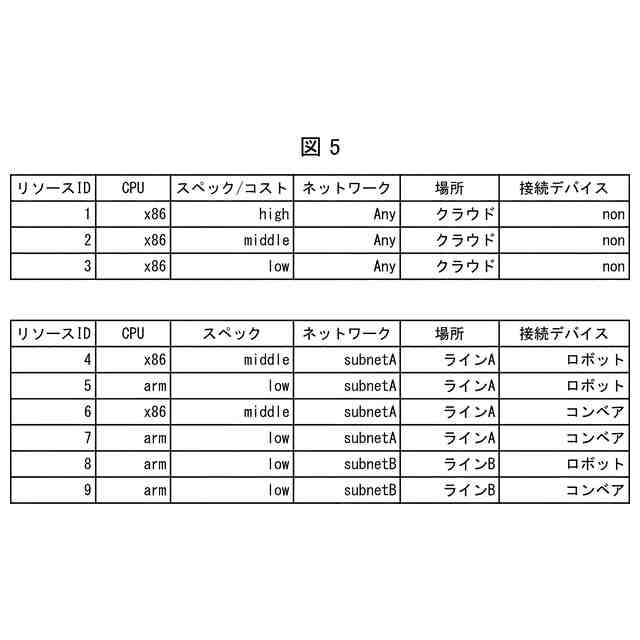

本開示における第３情報としてのデバイス情報リストの一例を表す模式図である。

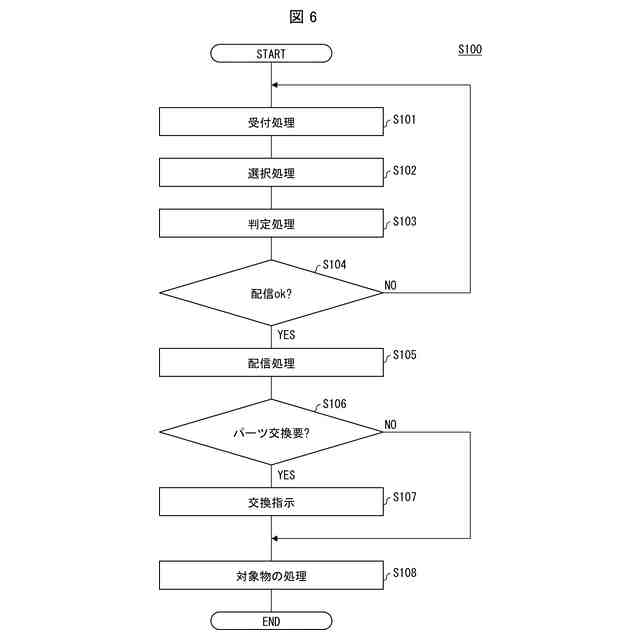

本開示において配信方法の流れを示すフロー図である。

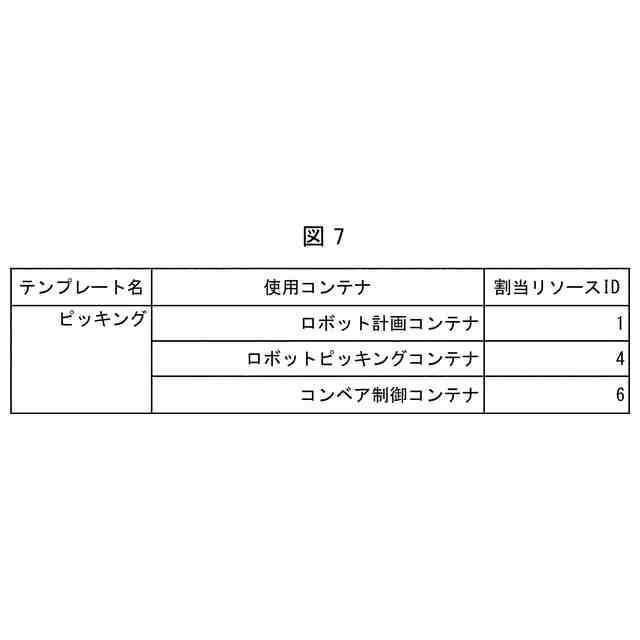

本開示においてコンテナにコンピュータリソースを割り当てた一例を示す模式図である。

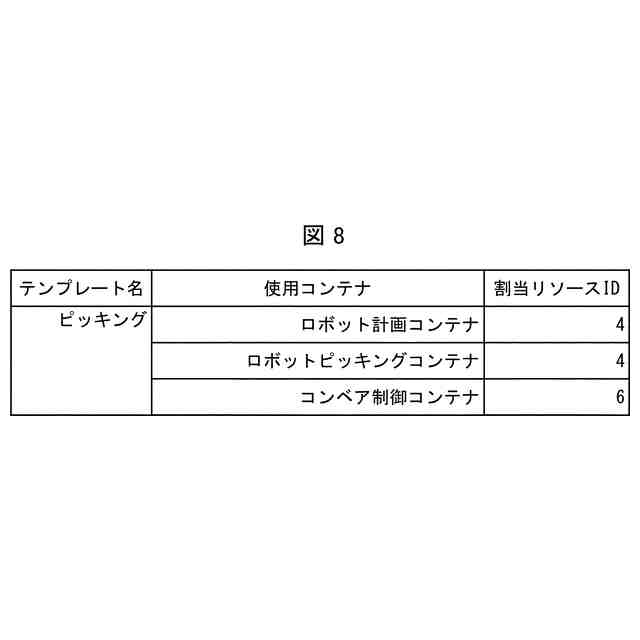

本開示においてコンテナにコンピュータリソースを割り当てた一例を示す模式図である。

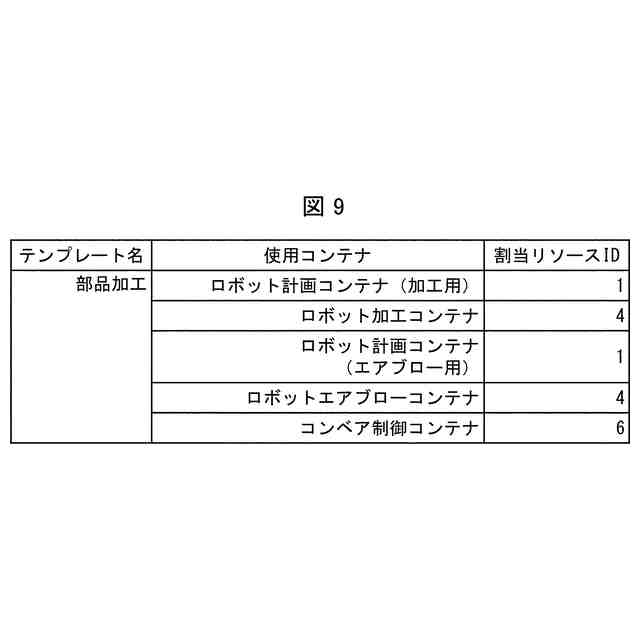

本開示においてコンテナにコンピュータリソースを割り当てた一例を示す模式図である。
本開示における第３情報としてのデバイス情報リストの一例を表す模式図である。
本開示においてコンテナにコンピュータリソースを割り当てた一例を示す模式
本開示における第３情報としてのデバイス情報リストの一例を表す模式図である。
本開示におけるコンピュータの一例を示すブロック図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
