公開番号2025082914
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2023196474
出願日2023-11-20
発明の名称シュレッダー
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B02C 18/06 20060101AFI20250523BHJP(破砕,または粉砕;製粉のための穀粒の前処理)
要約【課題】満杯検出が細断屑の嵩高さによって検出されると、細断屑収容ボックスに収容される細断屑の圧縮状態は、ばらつくことになる。
【解決手段】シュレッダーは、紙を複数の紙片に破砕する破砕部と、前記複数の紙片を収容する収容部と、前記収容部に収容される前記複数の紙片の嵩高さを検出する嵩高計測部と、前記収容部に収容される前記複数の紙片の重量を検出する重量計測部と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
紙を複数の紙片に破砕する破砕部と、
前記複数の紙片を収容する収容部と、
前記収容部に収容される前記複数の紙片の嵩高さを検出する嵩高計測部と、
前記収容部に収容される前記複数の紙片の重量を検出する重量計測部と、
を備えるシュレッダー。
続きを表示（約 390 文字）【請求項２】
前記嵩高計測部で検出された嵩高検出結果及び前記重量計測部で検出された重量検出結果に基づいて、前記収容部が満杯であることを判別する制御部を備える、
請求項１に記載のシュレッダー。
【請求項３】
前記制御部は、前記破砕部、前記嵩高計測部、及び前記重量計測部の動作を制御する、
請求項２に記載のシュレッダー。
【請求項４】
前記制御部は、前記収容部が満杯であることを判別したとき、前記破砕部を動作させない、
請求項３に記載のシュレッダー。
【請求項５】
前記制御部は、
前記破砕部が動作しているとき、前記嵩高計測部に前記複数の紙片の前記嵩高さを検出させ、
前記破砕部が動作を停止した後、前記重量計測部に前記複数の紙片の前記重量を検出させる、
請求項３に記載のシュレッダー。

発明の詳細な説明【技術分野】
【０００１】
本開示は、シュレッダーに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
細断屑満杯検知手段を有するシュレッダーが知られている。特許文献１に記載されるシュレッダーは、細断機構部と、細断屑収容ボックスと、細断屑検出装置と、を備える。細断機構部は、供給された排紙を細断する。細断屑収容ボックスは、細断機構部によって細断した屑を収容する。細断屑検出装置は、細断屑収容ボックスの上部開口面近傍に設けられる。細断屑検出装置は、光センサーで構成される。細断屑検出装置は、細断屑によって細断屑収容ボックスが満杯となったことを検出する。細断屑検出装置は、細断屑収容ボックス内に収容される細断屑の嵩高さを検出する。嵩高さは、細断屑の圧縮状態によって変動する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－２４００３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
満杯検出が細断屑の嵩高さによって検出されると、細断屑収容ボックスに収容される細断屑の圧縮状態は、ばらつくことになる。
【課題を解決するための手段】
【０００５】
本開示のシュレッダーは、紙を複数の紙片に破砕する破砕部と、前記複数の紙片を収容する収容部と、前記収容部に収容される前記複数の紙片の嵩高さを検出する嵩高計測部と、前記収容部に収容される前記複数の紙片の重量を検出する重量計測部と、を備える。
【図面の簡単な説明】
【０００６】
破砕装置の外観構成を示す図。

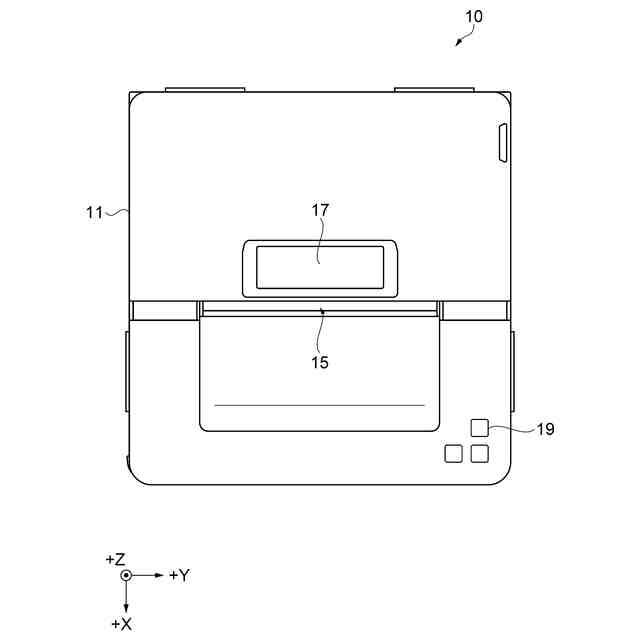

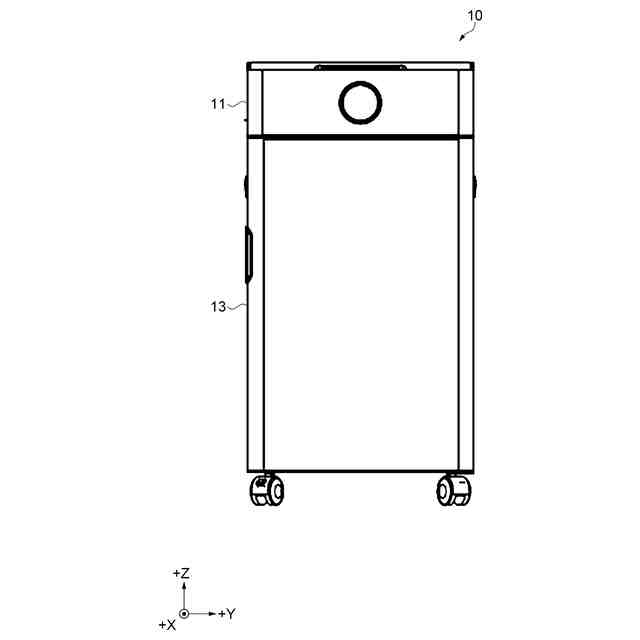

破砕装置の外観構成を示す図。

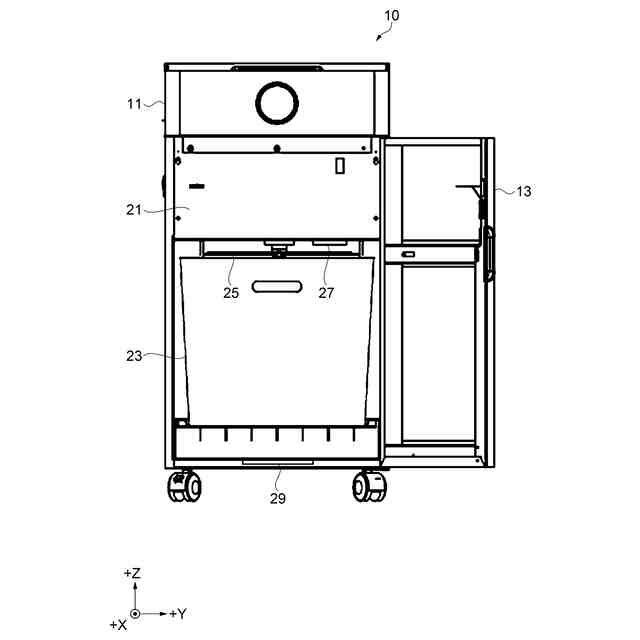

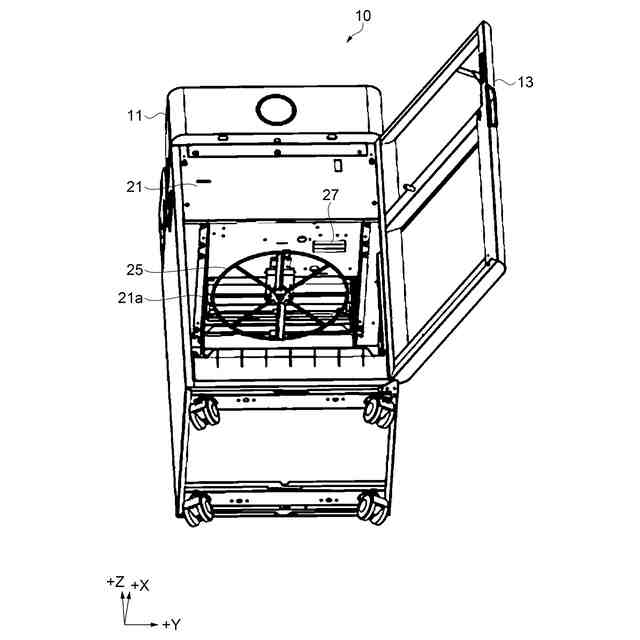

破砕装置の概略構成を示す図。
破砕装置の概略構成を示す図。
破砕装置の概略構成を示す図。

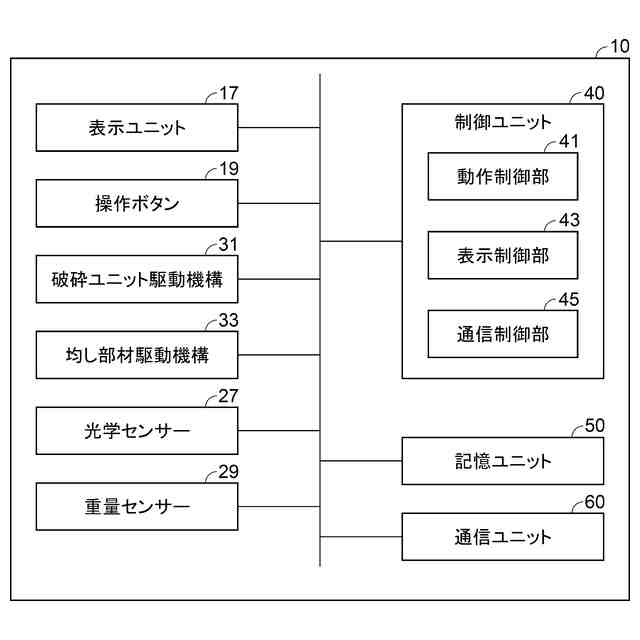

破砕装置のブロック構成を示す図。

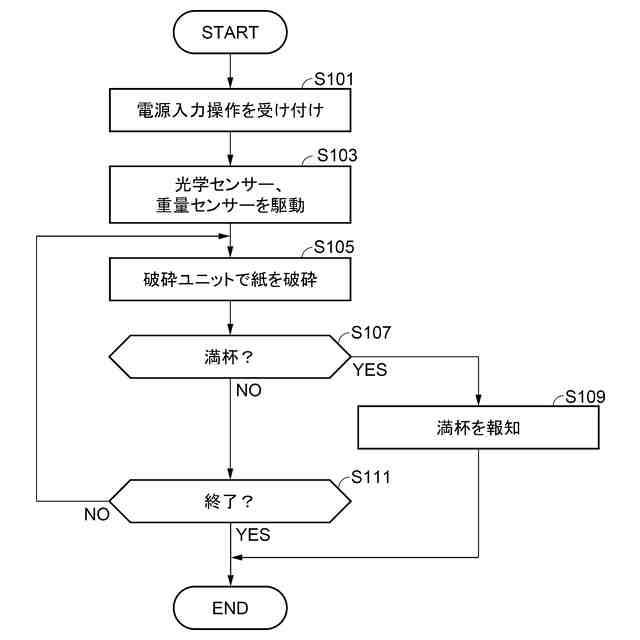

破砕装置の動作フローを示す図。

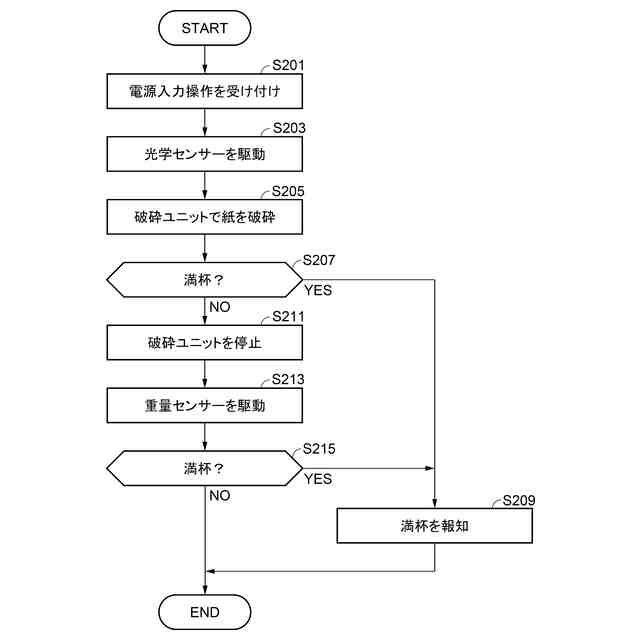

破砕装置の動作フローを示す図。
【発明を実施するための形態】
【０００７】

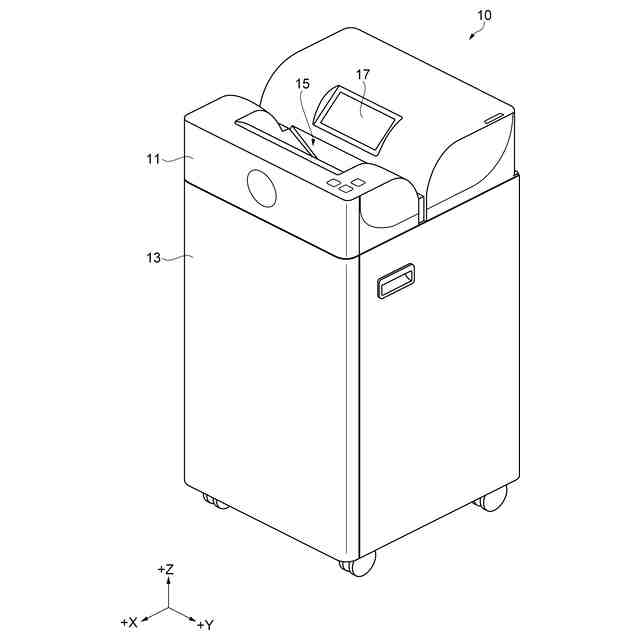

図１は、破砕装置１０の外観構成を示している。図１は、破砕装置１０を斜視図で示している。破砕装置１０は、古紙等の紙を破砕することによって、紙片を生成する。紙片は、紙片を再生するシート製造装置の原料として用いられる。破砕装置１０は、シュレッダーの一例に対応する。破砕装置１０は、外装筐体１１と、開閉扉１３と、紙供給口１５と、表示ユニット１７と、を備える。
【０００８】
図１を含む複数の図は、ＸＹＺ座標系を示している。Ｚ軸は、破砕装置１０の設置面に対して垂直な軸である。＋Ｚ方向は、設置面から上方に向かう方向である。－Ｚ方向は、上方から設置面に向かう方向である。Ｘ軸は、設置面に対して平行な軸である。Ｘ軸は、前面と背面を結ぶ軸である。破砕装置１０の前面は、破砕装置１０の使用者が表示ユニット１７と対向する位置に位置するときに使用者と対向する面である。背面は、前面と対向する面である。＋Ｘ方向は、破砕装置１０の背面から前面に向かう方向である。－Ｘ方向は、前面から背面に向かう方向である。Ｙ軸は、設置面に対して平行な軸である。Ｙ軸はＸ軸に対して直交する軸である。＋Ｙ方向は、前面からの平面視で破砕装置１０の左から右に向かう方向である。－Ｙ方向は、前面からの平面視で破砕装置１０の右から左に向かう方向である。
【０００９】
外装筐体１１は、破砕装置１０の各ユニットを覆う外装である。外装筐体１１には、開閉扉１３、紙供給口１５、及び表示ユニット１７が設けられる。図１に示す外装筐体１１は、直方体状であるが、これに限定されない。外装筐体１１の形状は、適宜設定される。
【００１０】
開閉扉１３は、外装筐体１１に設けられる。開閉扉１３は、開閉可能に構成される。開閉扉１３は、Ｚ軸に沿った回動軸を中心に回動する。開閉扉１３は、使用者によって開閉される。使用者が開閉扉１３を開くと、外装筐体１１の内部に配置される各ユニットが、使用者によってアクセス可能となる。
（【００１１】以降は省略されています）
