発明の名称押しボタン装置および車両
出願人東洋電装株式会社
代理人個人,個人
主分類H01H 13/68 20060101AFI20250516BHJP(基本的電気素子)
要約【課題】排他関係にある操作子の同時操作を防止すると共に、操作されない側の操作子の浮き上がりを抑制する。
【解決手段】ノブ10の押下行程においては、第1の押圧部11によって第1の当接部41が押されることで、第2の当接部42が第2の押圧部21へ近づく方向へ移動し、ノブ20の押下行程においては、第2の押圧部21によって第2の当接部42が押されることで、第1の当接部41が第1の押圧部11へ近づく方向へ移動する。揺動部材40の中立位置においては、Z方向において、第1の押圧部11と第1の当接部41との間に第1の隙間D1が生じ、第2の押圧部21と第2の当接部42との間に第2の隙間D2が生じている。ノブ10、20の押下行程において、第2の当接部42の移動量X2は第2の隙間D2以下で且つ、第1の当接部41の移動量X1は第1の隙間D1以下である。
【選択図】図5
特許請求の範囲【請求項１】
第１の押圧部を含み、押下操作される第１の操作子と、
第２の押圧部を含み、押下操作される第２の操作子と、
ケースと、
前記ケースに揺動可能に保持され、第１の当接部および第２の当接部を含み、前記第１の押圧部によって前記第１の当接部が押されることで前記第２の当接部が前記第２の押圧部へ近づく方向へ移動し、前記第２の押圧部によって前記第２の当接部が押されることで前記第１の当接部が前記第１の押圧部へ近づく方向へ移動する揺動部材と、を備え、
前記第１、第２の操作子がいずれも非操作状態にある前記揺動部材の中立位置においては、前記第１の押圧部と前記第１の当接部との間に第１の隙間があり且つ前記第２の押圧部と前記第２の当接部との間に第２の隙間があり、
前記第１の操作子が非操作状態から押下終了位置まで押下される押下行程において、前記第２の操作子の押下方向に平行な方向における前記第２の当接部の移動量は前記第２の隙間以下であり、
前記第２の操作子が非操作状態から押下終了位置まで押下される押下行程において、前記第１の操作子の押下方向に平行な方向における前記第１の当接部の移動量は前記第１の隙間以下である、押しボタン装置。
続きを表示（約 1,000 文字）【請求項２】
前記ケースまたは前記ケースに固定された部材には、前記揺動部材と係合する弾性係合部が設けられ、
前記第１の操作子または前記第２の操作子が押下終了位置にある状態で押下操作が解除されると、前記揺動部材は、前記弾性係合部から受ける付勢力によって前記中立位置に復帰する、請求項１に記載の押しボタン装置。
【請求項３】
前記弾性係合部は、前記第１の操作子または前記第２の操作子の押下方向から見て、前記揺動部材の揺動中心を挟んだ第１の位置と第２の位置とに設けられ、
前記揺動部材が前記中立位置にあるとき、前記第１の位置の弾性係合部と前記第２の位置の弾性係合部の双方に係合する、請求項２に記載の押しボタン装置。
【請求項４】
前記揺動部材は、前記ケースの第１の軸支部と第２の軸支部とに両持ち支持され、
前記第１の位置は、前記揺動中心の軸線方向において前記第２の軸支部よりも前記第１の軸支部に近い側にあり、
前記第２の位置は、前記軸線方向において前記第１の軸支部よりも前記第２の軸支部に近い側にある、請求項３に記載の押しボタン装置。
【請求項５】
前記弾性係合部は、前記第１の位置に設けられた第１の弾性係合部と前記第２の位置に設けられた第２の弾性係合部とを含み、
前記第１の操作子が押下終了位置にあるときは、前記第１の弾性係合部と前記揺動部材とが係合し、且つ、前記第２の弾性係合部と前記揺動部材とが係合せず、
前記第２の操作子が押下終了位置にあるときは、前記第２の弾性係合部と前記揺動部材とが係合し、且つ、前記第１の弾性係合部と前記揺動部材とが係合しない、請求項３に記載の押しボタン装置。
【請求項６】
前記弾性係合部に形成された斜面と前記揺動部材との係合によって前記揺動部材が前記中立位置へ付勢される、請求項２に記載の押しボタン装置。
【請求項７】
前記ケースに固定された前記部材は弾性部材で構成され、前記弾性係合部は前記部材の一部である、請求項２に記載の押しボタン装置。
【請求項８】
前記第１の操作子の押下方向における前記第１の操作子の押下終了位置を規制する第１の規制部と、
前記第２の操作子の押下方向における前記第２の操作子の押下終了位置を規制する第２の規制部と、を備える、請求項１に記載の押しボタン装置。
【請求項９】
請求項１乃至８のいずれか１項に記載の押しボタン装置を備える、車両。

発明の詳細な説明【技術分野】
【０００１】
本技術は、押しボタン装置および車両に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
排他的に操作されるべき２つ以上の操作子を備える押しボタン装置が知られている。例えば、特許文献１では、インターロック機能を設け、このような操作子の同時押下操作を防止している。特許文献１では、ある操作子が押下されると、インターロック片が傾動し、対向位置にある操作子の一部にインターロック片が当接することでインターロックが行われる。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１１０２７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１では、操作された操作子に対向する操作子がインターロック片によって突き上げられる。そのため、外観上、好ましくないだけでなく品質に影響を与える場合もある。例えば、仮に操作子の表面に薄いフィルムを張り付けるような構成が採用された場合、操作子の操作の度にフィルムが盛り上がり、フィルムの耐久性に影響を与えるおそれがある。
【０００５】
本技術は、排他関係にある操作子の同時操作を防止すると共に、操作されない側の操作子の浮き上がりを抑制することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために本技術の押しボタン装置は、第１の押圧部を含み、押下操作される第１の操作子と、第２の押圧部を含み、押下操作される第２の操作子と、ケースと、前記ケースに揺動可能に保持され、第１の当接部および第２の当接部を含み、前記第１の押圧部によって前記第１の当接部が押されることで前記第２の当接部が前記第２の押圧部へ近づく方向へ移動し、前記第２の押圧部によって前記第２の当接部が押されることで前記第１の当接部が前記第１の押圧部へ近づく方向へ移動する揺動部材と、を備え、前記第１、第２の操作子がいずれも非操作状態にある前記揺動部材の中立位置においては、前記第１の押圧部と前記第１の当接部との間に第１の隙間があり且つ前記第２の押圧部と前記第２の当接部との間に第２の隙間があり、前記第１の操作子が非操作状態から押下終了位置まで押下される押下行程において、前記第２の操作子の押下方向に平行な方向における前記第２の当接部の移動量は前記第２の隙間以下であり、前記第２の操作子が非操作状態から押下終了位置まで押下される押下行程において、前記第１の操作子の押下方向に平行な方向における前記第１の当接部の移動量は前記第１の隙間以下である。
【発明の効果】
【０００７】
本技術によれば、排他関係にある操作子の同時操作を防止すると共に、操作されない側の操作子の浮き上がりを抑制することができる。
【図面の簡単な説明】
【０００８】

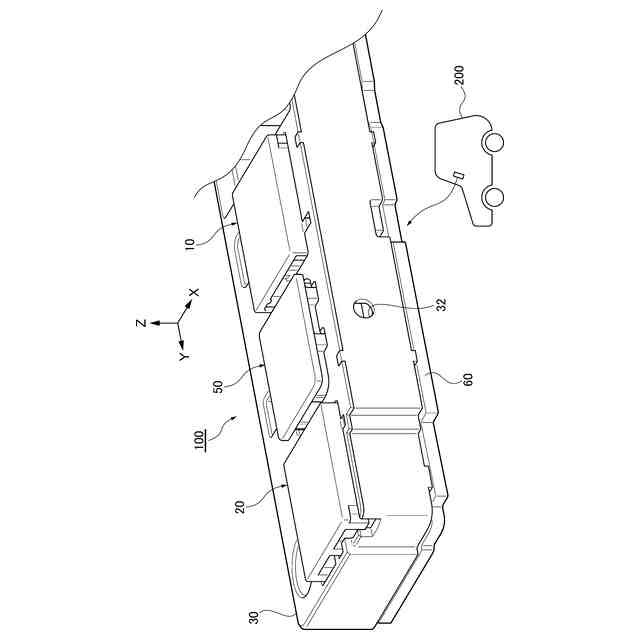

押しボタン装置の斜視図である。

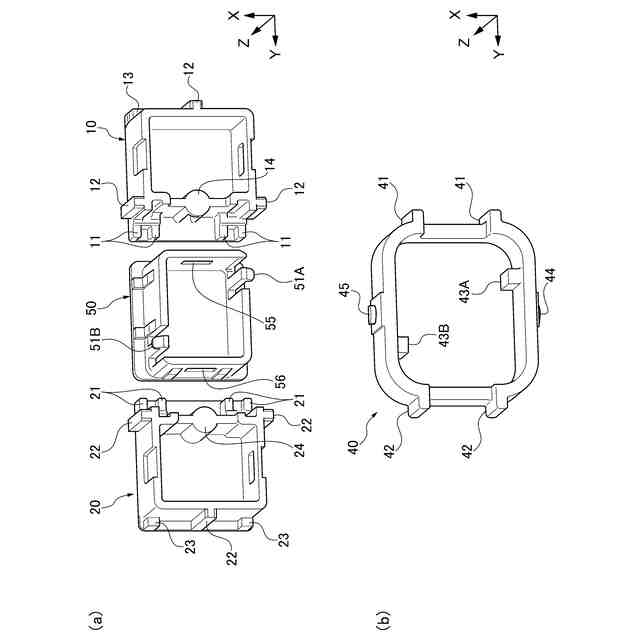

押しボタン装置の分解斜視図である。
ノブ、固定部材、揺動部材の斜視図である。

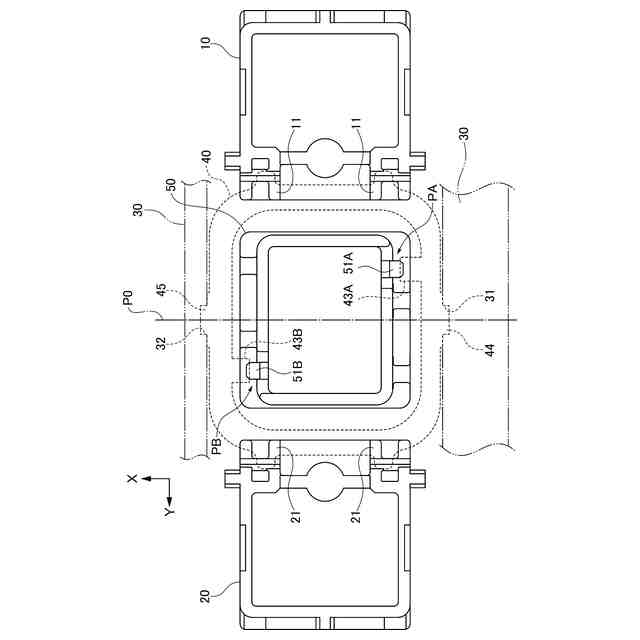

ノブ、固定部材を－Ｚ側から見た図である。

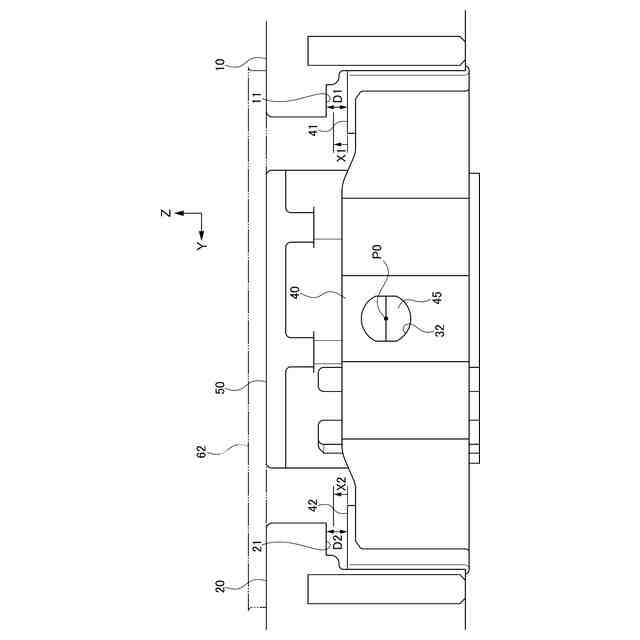

ノブ、揺動部材、固定部材を＋Ｘ側から見た図である。

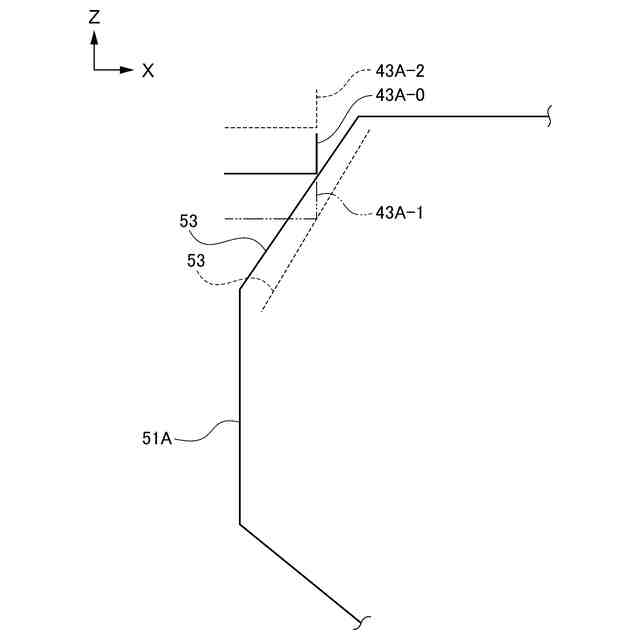

弾性係合部および突起の各一部を＋Ｙ側から見た拡大模式図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して本技術の実施形態を説明する。
【００１０】
図１は、本技術の一実施形態に係る押しボタン装置の部分斜視図である。この押しボタン装置１００は、一例として、車両２００の操作パネルに搭載される。なお、押しボタン装置１００の適用対象は車両に限らず、各種の機器に適用可能である。
（【００１１】以降は省略されています）
