公開番号2025077555
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189833
出願日2023-11-07
発明の名称ブレードを点検するシステムおよび方法
出願人アルビト株式会社
代理人個人,個人,個人,個人,個人
主分類F03D 17/00 20160101AFI20250512BHJP(液体用機械または機関;風力原動機,ばね原動機,重力原動機;他類に属さない機械動力または反動推進力を発生するもの)
要約【課題】風力発電装置におけるブレードの損傷を検知すること。
【解決手段】風力発電装置のブレードを透過したGNSS衛星からの電波を受信する受信部と、受信された電波の諸元に基づいて、前記ブレードの損傷を検知する検知部と、を備えるブレード点検システムが提供される。
【選択図】図1
特許請求の範囲【請求項１】

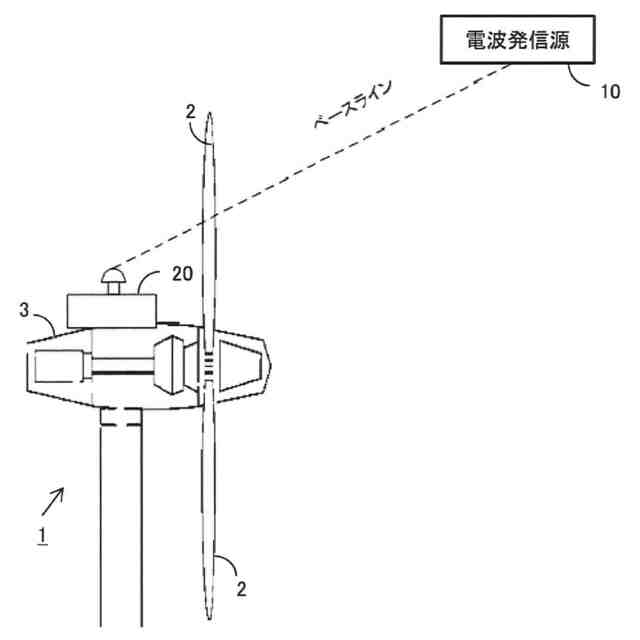

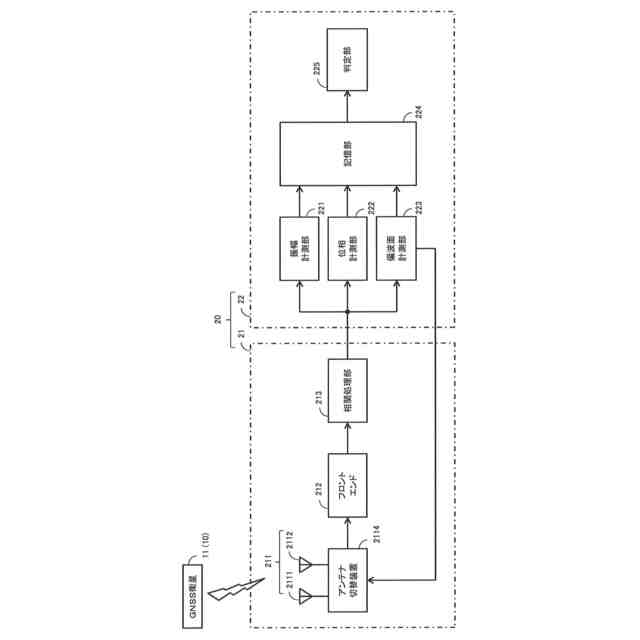

風力発電装置のブレードを透過したＧＮＳＳ衛星からの電波を受信する受信部と、
受信された電波の諸元に基づいて、前記ブレードの損傷を検知する検知部と、を備えるブレード点検システム。
続きを表示（約 1,100 文字）【請求項２】
前記電波の諸元は、受信された電波の振幅、位相または偏波面である、請求項１に記載のブレード点検システム。
【請求項３】

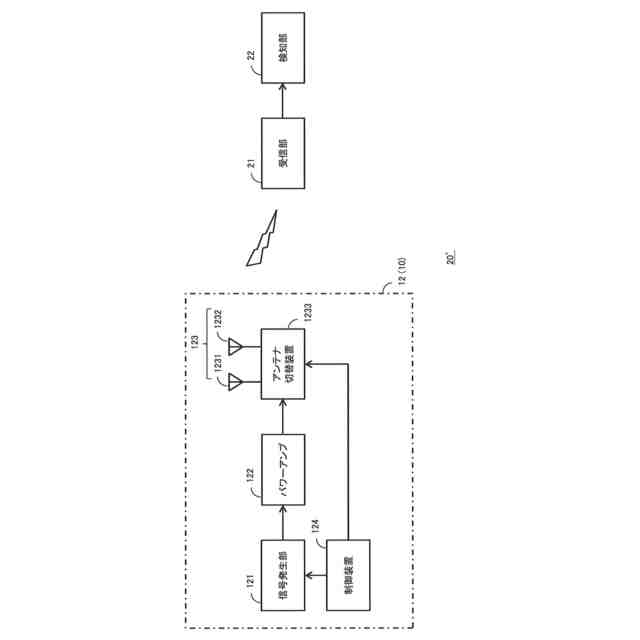

電波を送信する電波送信装置と、
風力発電装置のブレードを透過した前記電波送信装置からの電波を受信する受信部と、
受信された電波の諸元に基づいて、前記ブレードの損傷を検知する検知部と、を備え、
前記諸元は、振幅である、ブレード点検システム。
【請求項４】
電波を送信する電波送信装置と、
風力発電装置のブレードを透過した前記電波送信装置からの電波を受信する受信部と、
受信された電波の諸元に基づいて、前記ブレードの損傷を検知する検知部と、を備え、
前記諸元は位相である、ブレード点検システム。
【請求項５】
電波を送信する電波送信装置と、
風力発電装置のブレードを透過した前記電波送信装置からの電波を受信する受信部と、
受信された電波の諸元に基づいて、前記ブレードの損傷を検知する検知部と、を備え、
前記諸元は、偏波面である、ブレード点検システム。
【請求項６】
前記電波送信装置は、ドローンに搭載される、請求項３乃至５のいずれかに記載のブレード点検システム。
【請求項７】
前記電波の周波数は、ＧＮＳＳ衛星の周波数とは異なる、請求項３乃至５のいずれかに記載のブレード点検システム。
【請求項８】

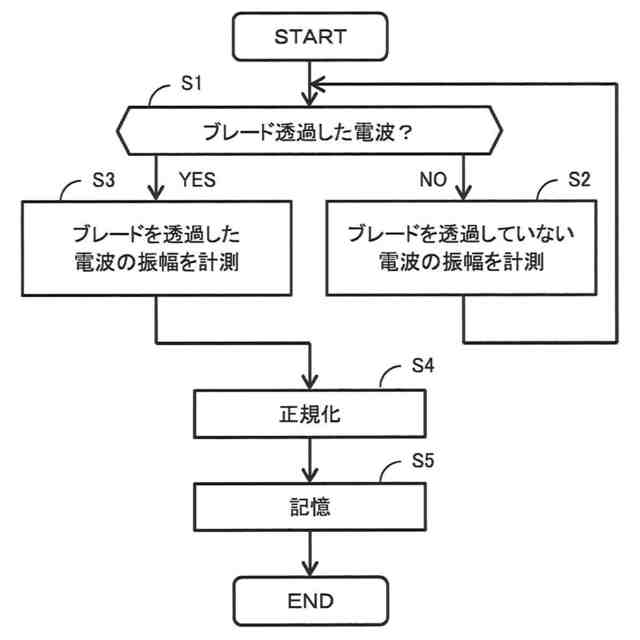

前記受信部は、前記ブレードを透過した電波と、前記ブレードを透過していない電波と、を受信し、
前記検知部は、前記ブレードを透過した電波の諸元を、前記ブレードを透過していない電波の諸元で正規化し、正規化された諸元に基づいて、前記ブレードの損傷を検知する、請求項１乃至５のいずれかに記載のブレード点検システム。
【請求項９】
前記風力発電装置には、前記ブレードとして、第１ブレードおよび第２ブレードが設けられ、
前記検知部は、前記第１ブレードを透過した電波の諸元と、前記第２ブレードを透過した電波の諸元と、を比較して、前記第１ブレードおよび／または前記第２ブレードの損傷を検知する、請求項１乃至５のいずれかに記載のブレード点検システム。
【請求項１０】

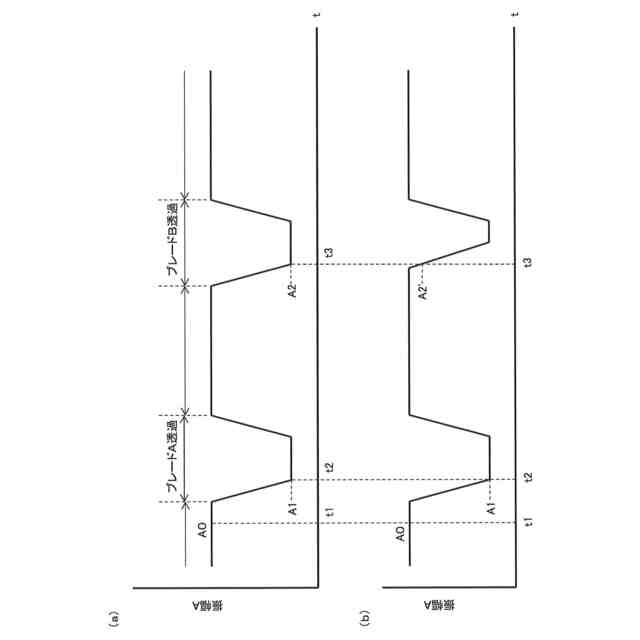

前記検知部は、ある時刻において前記ブレードを透過した電波の諸元と、別の時刻において前記ブレードを透過した電波の諸元と、を比較して、前記ブレードの損傷を検知する、請求項１乃至５のいずれかに記載のブレード点検システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、風力発電装置におけるブレードを点検するシステムおよび方法に関する。
続きを表示（約 990 文字）【背景技術】
【０００２】
風力発電装置は、風力によってブレードを回転させ、この回転を電力に変換する。ブレードは劣化し得るため、点検が必要である。
【先行技術文献】
【非特許文献】
【０００３】
https://group.ntt/jp/newsrelease/2023/05/15/230515a.html
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の課題は、風力発電装置におけるブレードの損傷を検知することである。
【課題を解決するための手段】
【０００５】
例示として、以下の解決手段が提供される。
【０００６】
［１］
風力発電装置のブレードを透過したＧＮＳＳ衛星からの電波を受信する受信部と、
受信された電波の諸元に基づいて、前記ブレードの損傷を検知する検知部と、を備えるブレード点検システム。
【０００７】
［２］
前記電波の諸元は、受信された電波の振幅、位相または偏波面である、［１］に記載のブレード点検システム。
【０００８】
［３］
電波を送信する電波送信装置と、
風力発電装置のブレードを透過した前記電波送信装置からの電波を受信する受信部と、
受信された電波の諸元に基づいて、前記ブレードの損傷を検知する検知部と、を備え、
前記諸元は、振幅である、ブレード点検システム。
【０００９】
［４］
電波を送信する電波送信装置と、
風力発電装置のブレードを透過した前記電波送信装置からの電波を受信する受信部と、
受信された電波の諸元に基づいて、前記ブレードの損傷を検知する検知部と、を備え、
前記諸元は位相である、ブレード点検システム。
【００１０】
［５］
電波を送信する電波送信装置と、
風力発電装置のブレードを透過した前記電波送信装置からの電波を受信する受信部と、
受信された電波の諸元に基づいて、前記ブレードの損傷を検知する検知部と、を備え、
前記諸元は、偏波面である、ブレード点検システム。
（【００１１】以降は省略されています）
