発明の名称ノズル機構およびノズル機構の補修方法
出願人三菱重工業株式会社
代理人個人,個人,個人
主分類F23D 14/48 20060101AFI20250207BHJP(燃焼装置;燃焼方法)
要約【課題】第1ノズルと第2ノズルとを連結する既存の連結機構が損傷した場合に再び第1ノズルと第2ノズルとを連結する作業を簡素化する。
【解決手段】前部ノズル10と、後部ノズル20と、前部ノズル10と後部ノズル20とを連結する連結部40と、を備え、連結部40は、前部ノズル10の後部ノズル20側の端部に接合されるとともに前部ノズル10から後部ノズル20側へ突出する突出部41と、後部ノズル20の前部ノズル10側の端部に接合されて突出部41を保持する保持部42と、を有し、保持部42は、水平方向HDに第1所定幅W1を有する貫通穴42cを有し、突出部41は、水平方向HDに第1所定幅W1より短い第2所定幅W2を有するとともに貫通穴42cに挿入される挿入部41Aと、挿入部41Aに連結されて貫通穴42cの端部に係止される係止部41Bと、を有するノズル機構を提供する。
【選択図】図4

特許請求の範囲【請求項１】
火炉に燃料と酸化性ガスを供給して燃焼させる燃焼設備のノズル機構であって、
前記燃料または前記酸化性ガスの流通方向に沿って筒状に形成される第１ノズルと、
前記流通方向に沿って筒状に形成されるとともに前記第１ノズルに接続される第２ノズルと、
前記第１ノズルと前記第２ノズルとを連結する第１連結部と、を備え、
前記第１連結部は、
前記第１ノズルの前記第２ノズル側の端部に接合されるとともに前記第１ノズルから前記第２ノズル側へ突出する突出部と、
前記第２ノズルに配置されるとともに前記第２ノズルの前記第１ノズル側の端部に接合されて前記突出部を保持する保持部と、を有し、
前記保持部は、水平方向に第１所定幅を有する貫通穴を有し、
前記突出部は、前記水平方向に前記第１所定幅より短い第２所定幅を有するとともに前記貫通穴に挿入される挿入部と、前記挿入部に連結されて前記貫通穴の端部に係止される係止部と、を有するノズル機構。
続きを表示（約 1,300 文字）【請求項２】
前記係止部は、前記水平方向に前記第１所定幅よりも長い第３所定幅を有する請求項１に記載のノズル機構。
【請求項３】
前記第１ノズルは、先端開口部が前記火炉に面して配置される請求項１に記載のノズル機構。
【請求項４】
前記第１ノズルと前記第２ノズルとを連結する第２連結部を備え、
前記第２連結部は、
一端に雄ねじ部が形成され他端に頭部が形成されるとともに前記第１ノズルの前記第２ノズル側の端部および前記第２ノズルの前記第１ノズル側の端部に形成された一対の締結穴に前記第２ノズル側から挿入される締結ボルトと、
前記一対の締結穴に挿入された前記締結ボルトの前記雄ねじ部に締結される締結ナットと、を有する請求項１から請求項３のいずれか一項に記載のノズル機構。
【請求項５】
火炉に燃料と酸化性ガスを供給して燃焼させる燃焼設備のノズル機構を補修する補修方法であって、
前記ノズル機構は、
前記燃料または前記酸化性ガスの流通方向に沿って筒状に形成される第１ノズルと、
前記流通方向に沿って筒状に形成されるとともに前記第１ノズルに接続される第２ノズルと、を備え、
前記第１ノズルの前記第２ノズル側の端部に前記第１ノズルから前記第２ノズル側へ突出する突出部を接合する第１接合工程と、
前記第２ノズルの前記第１ノズル側の端部に前記突出部を保持する保持部を接合する第２接合工程と、を有し、
前記保持部は、水平方向に第１所定幅を有する貫通穴を有し、
前記突出部は、前記水平方向に前記第１所定幅より短い第２所定幅を有するとともに前記貫通穴に挿入される挿入部と、前記挿入部に連結されて前記貫通穴の端部に係止される係止部と、を有するノズル機構の補修方法。
【請求項６】
前記係止部は、前記水平方向に前記第１所定幅よりも長い第３所定幅を有する請求項５に記載のノズル機構の補修方法。
【請求項７】
前記ノズル機構は、
前記第１ノズルと前記第２ノズルとを連結する第２連結部を備え、
前記第２連結部は、
一端に雄ねじ部が形成され他端に頭部が形成されるとともに前記第１ノズルの前記第２ノズル側の端部および前記第２ノズルの前記第１ノズル側の端部に形成された一対の締結穴に前記第２ノズル側から挿入される締結ボルトと、
前記一対の貫通穴に挿入された前記締結ボルトの前記雄ねじ部に締結される締結ナットと、を有し、
前記第１ノズルと前記第２ノズルとの連結を解除する解除工程と、
前記解除工程により連結が解除された前記第１ノズルおよび前記第２ノズルの損傷個所を補修する補修工程と、を備え、
前記第１接合工程は、前記補修工程により補修された前記第１ノズルに前記突出部を接合し、
前記第２接合工程は、前記補修工程により補修された前記第２ノズルに前記保持部を接合する請求項５または請求項６に記載のノズル機構の補修方法。
【請求項８】
前記第１ノズルは、先端開口部が前記火炉に面して配置される請求項５に記載のノズル機構の補修方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ノズル機構およびノズル機構の補修方法に関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
例えば、発電用ボイラの火炉には燃焼装置が設けられ、燃焼装置には火炉に石炭等の固体燃料を微粉状に粉砕した粉体燃料を搬送用空気とともに供給するバーナノズルが備えられている（例えば、特許文献１）。特許文献１には、火炉側に配置される二重管部材（前部ノズル）と炉外側に配置される本体部（後部ノズル）とに分割した構造のバーナノズルが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第３８９７５３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のバーナノズルは、炉外側に配置される本体部にタップ穴を形成し、タップ穴にボルトのねじ部を締結させている。しかしながら、火炉側に配置される二重管部材を交換する場合に、例えばボルトが損傷により切断されてねじ部がタップ穴に保持されたままとなる可能性がある。この場合、タップ穴に保持されたねじ部を除去しないと新たな二重管部材を取り付けることができない。また、タップ穴に保持されたねじ部も損傷している場合、ねじ部の除去が難しい可能性があり、二重管部材の交換作業に手間を要する。
【０００５】
本開示は、このような事情に鑑みてなされたものであって、前部ノズルと後部ノズルとを連結する既存の連結機構が損傷した場合に、再び前部ノズルと後部ノズルとを連結する作業を簡素化することが可能なノズル機構およびノズル機構の補修方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示のノズル機構およびノズル機構の補修方法は以下の手段を採用する。
本開示の一態様に係るノズル機構は、火炉に燃料と酸化性ガスを供給して燃焼させる燃焼設備のノズル機構であって、前記燃料または前記酸化性ガスの流通方向に沿って筒状に形成される第１ノズルと、前記流通方向に沿って筒状に形成されるとともに前記第１ノズルに接続される第２ノズルと、前記第１ノズルと前記第２ノズルとを連結する第１連結部と、を備え、前記第１連結部は、前記第１ノズルの前記第２ノズル側の端部に接合されるとともに前記第１ノズルから前記第２ノズル側へ突出する突出部と、前記第２ノズルに配置されるとともに前記第２ノズルの前記第１ノズル側の端部に接合されて前記突出部を保持する保持部と、を有し、前記保持部は、水平方向に第１所定幅を有する貫通穴を有し、前記突出部は、前記水平方向に前記第１所定幅より短い第２所定幅を有するとともに前記貫通穴に挿入される挿入部と、前記挿入部に連結されて前記貫通穴の端部に係止される係止部と、を有する。
【０００７】
本開示の一態様に係るノズル機構の補修方法は、火炉に燃料と酸化性ガスを供給して燃焼させる燃焼設備のノズル機構を補修する補修方法であって、前記ノズル機構は、前記燃料または前記酸化性ガスの流通方向に沿って筒状に形成される第１ノズルと、前記流通方向に沿って筒状に形成されるとともに前記第１ノズルに接続される第２ノズルと、を備え、前記第１ノズルの前記第２ノズル側の端部に前記第１ノズルから前記第２ノズル側へ突出する突出部を接合する第１接合工程と、前記第２ノズルの前記第１ノズル側の端部に前記突出部を保持する保持部を接合する第２接合工程と、を有し、前記保持部は、水平方向に第１所定幅を有する貫通穴を有し、前記突出部は、前記水平方向に前記第１所定幅より短い第２所定幅を有するとともに前記貫通穴に挿入される挿入部と、前記挿入部に連結されて前記貫通穴の端部に係止される係止部と、を有する。
【発明の効果】
【０００８】
本開示によれば、第１ノズルと第２ノズルとを連結する既存の連結機構が損傷した場合に再び第１ノズルと第２ノズルとを連結する作業を簡素化することが可能なノズル機構およびノズル機構の補修方法を提供することができる。
【図面の簡単な説明】
【０００９】

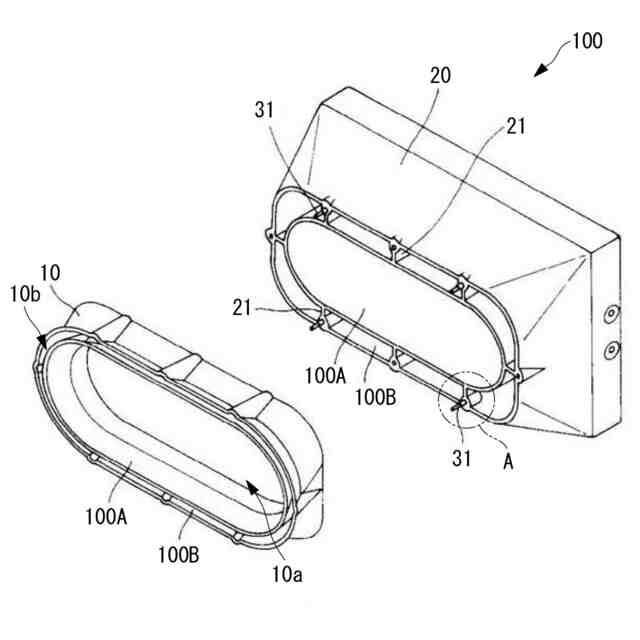

本開示の一実施形態に係るノズル機構の補修前の状態を示す分解斜視図である。

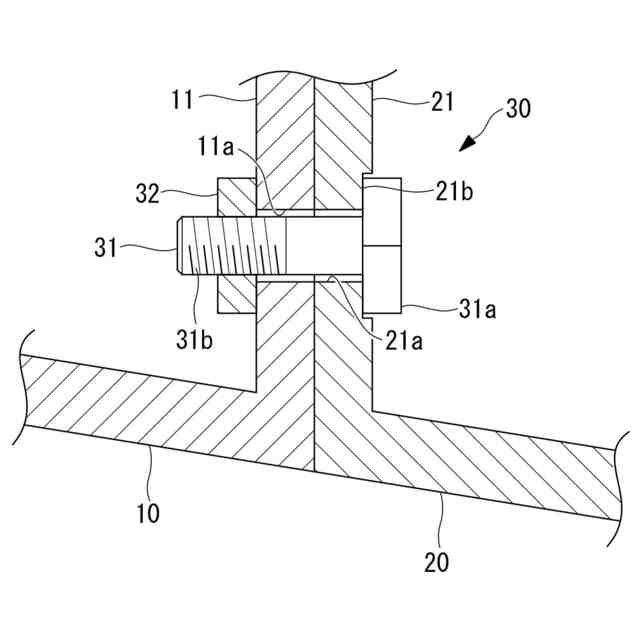

図１に示すノズル機構のＡ部分の縦断面図である。

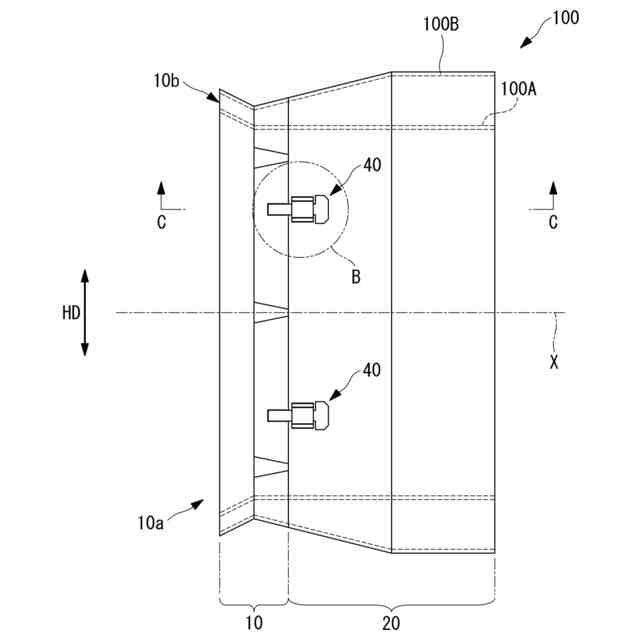

本開示の一実施形態に係るノズル機構の補修後の状態を示す平面図である。

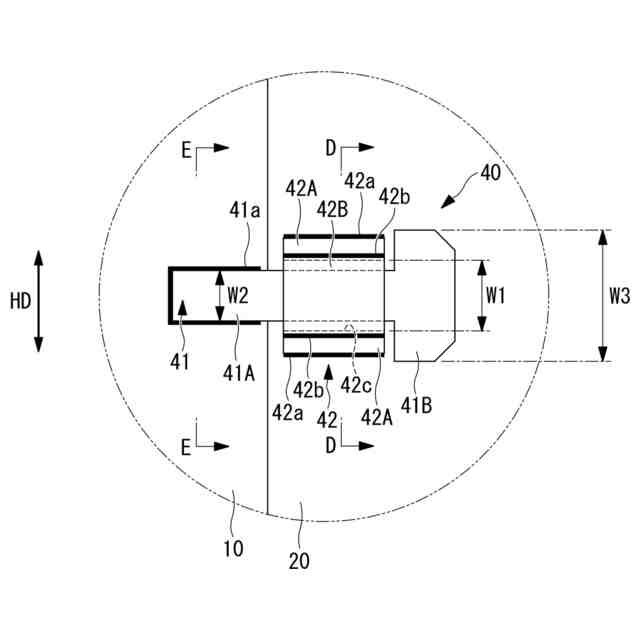

図３に示すノズル機構のＢ部分の部分拡大図である。

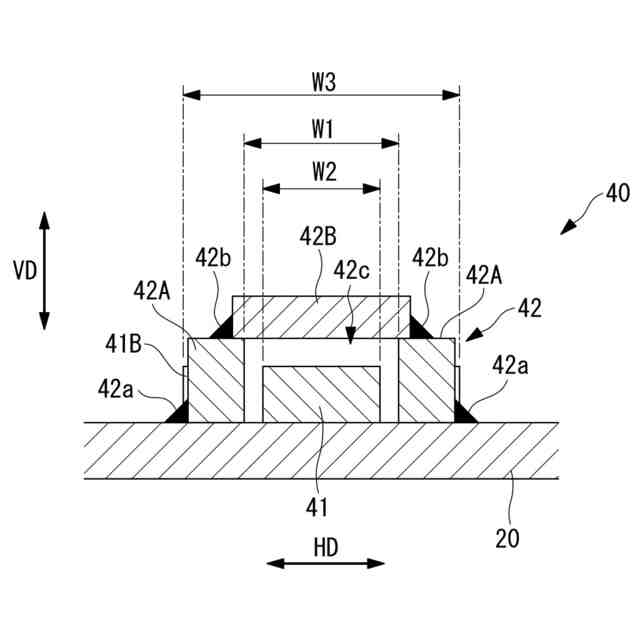

図４に示す第１連結部のＤ－Ｄ矢視断面図である。

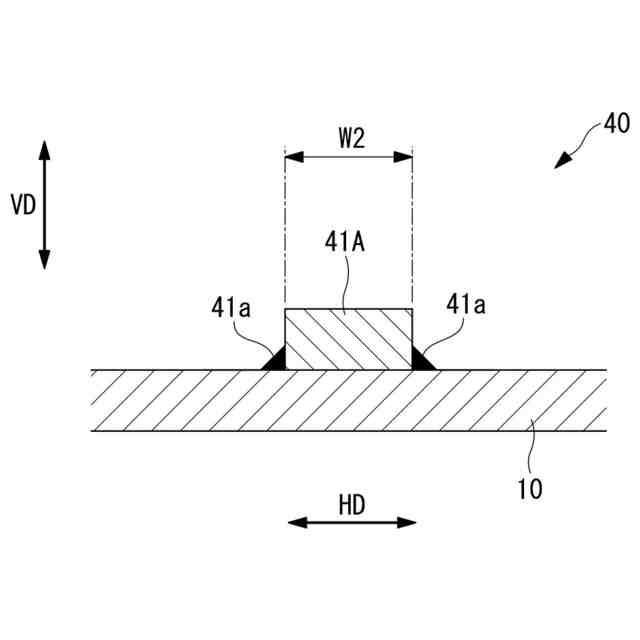

図４に示す第１連結部のＥ－Ｅ矢視断面図である。
図３に示すノズル機構のＣ－Ｃ矢視断面図である。

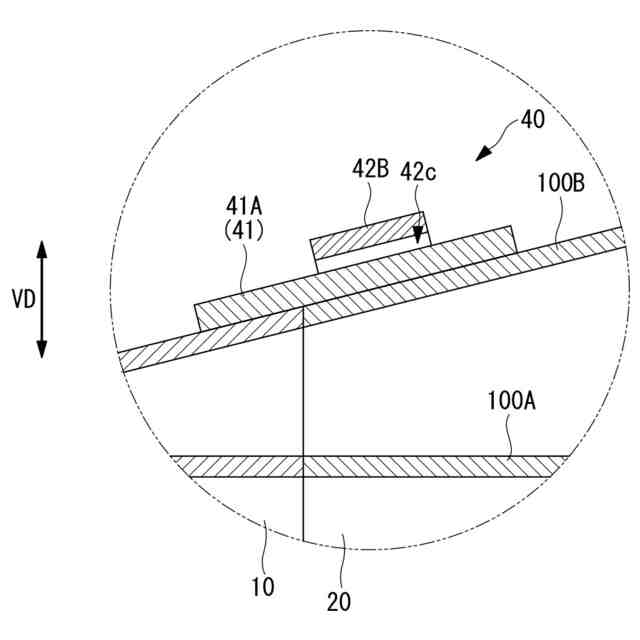

図７に示すノズル機構のＦ部分の部分拡大図である。

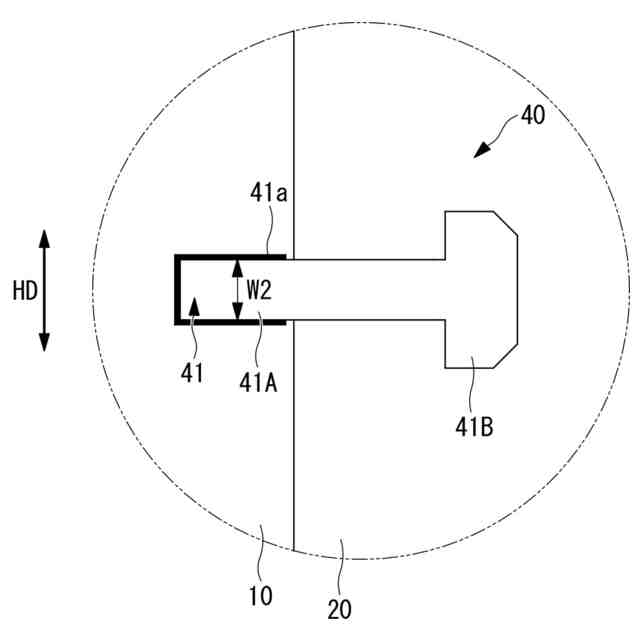

連結部を示す平面図であり、突出部を前部ノズルに接合した状態を示す。
連結部を示す平面図であり、保持部の一対の壁部を後部ノズルに接合した状態を示す。
ノズル機構の他の実施形態を示す縦断面図である。
図１１に示すノズル機構のＧ部分の部分拡大図である。
【発明を実施するための形態】
【００１０】
以下に、本開示の一実施形態に係るノズル機構１００及びノズル機構１００の補修方法について、図面を参照して説明する。図１は、本開示の一実施形態に係るノズル機構１００の補修前（損傷前）の状態を示す分解斜視図である。
