公開番号2024160937
公報種別公開特許公報(A)
公開日2024-11-15
出願番号2024049552
出願日2024-03-26
発明の名称有機化合物および有機発光素子
出願人キヤノン株式会社,国立大学法人九州大学
代理人個人,個人
主分類C07F 5/02 20060101AFI20241108BHJP(有機化学)
要約【課題】ロールオフ特性、寿命が改善された素子特性を付与する遅延蛍光材料を提供する。

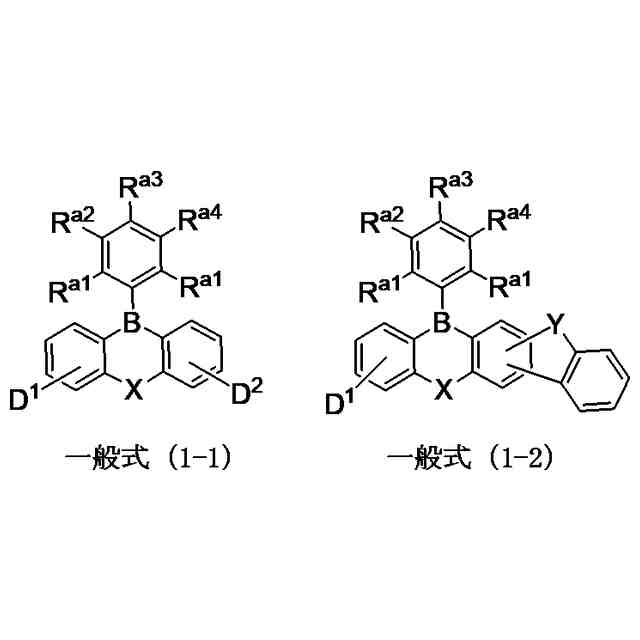

【解決手段】一般式(1-1)または(1-2)で表される有機化合物。
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2024160937000124.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">46</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">94</com:WidthMeasure> </com:Image>
一般式(1-1)、(1-2)において、R^a1乃至R^a4は、水素原子、アルキル基等からそれぞれ独立に選ばれる。但し、R^a1は、水素原子ではない。Xは、セレン原子またはテルル原子である。Yは、酸素原子等である。D¹は、特定の窒素含有基、D²は、水素原子または特定の窒素含有基である。
【選択図】なし
特許請求の範囲【請求項１】
下記一般式（１－１）または（１－２）で表されることを特徴とする有機化合物。
TIFF
2024160937000076.tif
46
94
一般式（１－１）、（１－２）において、Ｒ
a1
乃至Ｒ
a4
は、水素原子、重水素原子、ハロゲン原子、置換あるいは無置換のアルキル基、置換あるいは無置換のアルコキシ基、置換あるいは無置換のアリール基、置換あるいは無置換の複素環基、置換あるいは無置換のアラルキル基、置換あるいは無置換のアミノ基、シリル基、シアノ基から、それぞれ独立に選ばれる。但し、Ｒ
a1
は、水素原子ではない。
Ｘは、セレン原子またはテルル原子である。
Ｙは、酸素原子、硫黄原子、セレン原子、テルル原子、アルキル基またはアリール基を置換基として有する窒素原子から選ばれる。
Ｄ
1

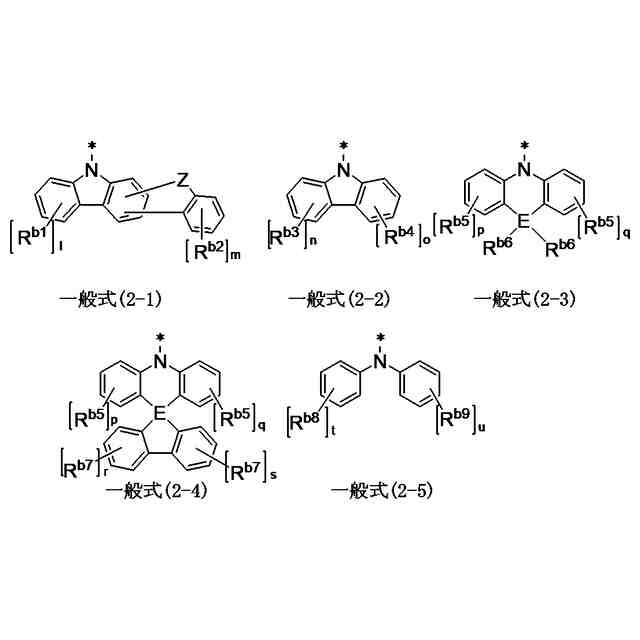

は、下記一般式（２－１）乃至（２－５）のいずれかで表される基である。Ｄ
2
は、水素原子または下記一般式（２－１）乃至（２－５）のいずれかで表される基である。下記一般式（２－１）乃至（２－５）において、＊は、結合位置を表す。
TIFF
2024160937000077.tif
82
139
一般式（２－１）乃至（２－５）において、Ｒ
b1
乃至Ｒ
b9
は、重水素原子、置換あるいは無置換のアルキル基、置換あるいは無置換のアルコキシ基、置換あるいは無置換のアリール基、置換あるいは無置換の含窒素ヘテロアリール基、置換あるいは無置換のアミノ基から、それぞれ独立に選ばれる。
Ｚは、酸素原子、硫黄原子、セレン原子、テルル原子、アルキル基またはアリール基を置換基として有する窒素原子から選ばれる。
Ｅは、炭素原子、ケイ素原子またはゲルマニウム原子である。
ｌ，ｍ，ｎ，ｒ，ｓは、各々、０以上４以下の整数である。ｏは、１以上４以下の整数である。ｐ，ｑは、各々、０または１である。ｔ，ｕは、各々、０以上５以下の整数である。
続きを表示（約 3,300 文字）【請求項２】

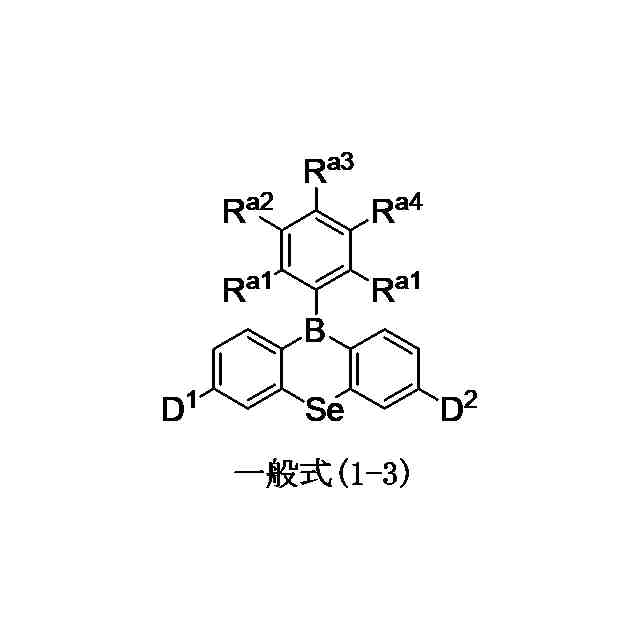

下記一般式（１－３）で表されることを特徴とする請求項１に記載の有機化合物。
TIFF
2024160937000078.tif
45
43
【請求項３】
前記Ｄ
1
は、前記一般式（２－１）乃至（２－４）のいずれかで表される基であり、前記Ｄ
2
は、水素原子または前記一般式（２－１）乃至（２－４）のいずれかで表される基であることを特徴とする請求項１または２に記載の有機化合物。
【請求項４】
前記Ｄ
1

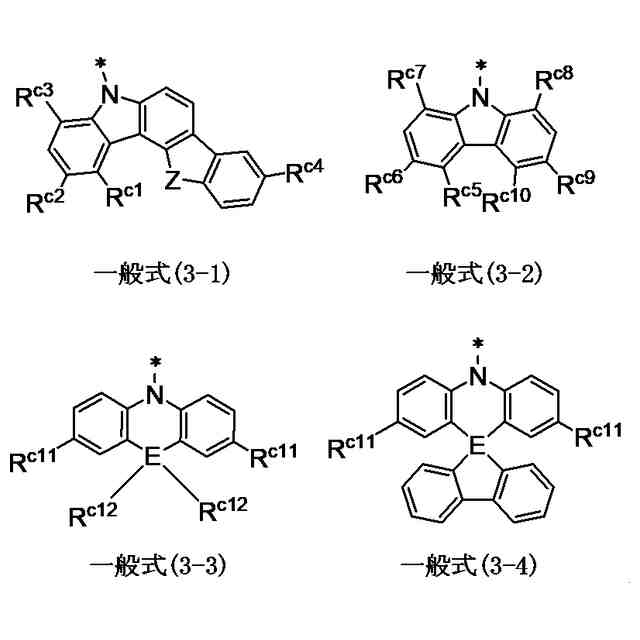

は、下記一般式（３－１）乃至（３－４）のいずれかで表される基であり、前記Ｄ
2
は、水素原子または下記一般式（３－１）乃至（３－４）のいずれかで表される基であることを特徴とする請求項３に記載の有機化合物。
TIFF
2024160937000079.tif
88
103
一般式（３－１）乃至（３－２）において、Ｒ
c1
乃至Ｒ
c10
は、水素原子、重水素原子、置換あるいは無置換のアルキル基、置換あるいは無置換のアルコキシ基、置換あるいは無置換のフェニル基、置換あるいは無置換のカルバゾール基、置換あるいは無置換のジフェニルアミノ基から、それぞれ独立に選ばれる。ただし、Ｒ
c8
乃至Ｒ
c10
の少なくとも一つは水素原子ではない。
一般式（３－３）乃至（３－４）において、Ｒ
c11
は、水素原子、メチル基、イソプロピル基、ターシャリーブチル基から、それぞれ独立に選ばれる。Ｒ
c12
は、メチル基、置換あるいは無置換のフェニル基から、それぞれ独立に選ばれる。
【請求項５】
前記一般式（２－１）乃至（２－５）のいずれかで表される基は、下記Ｄａ１乃至Ｄｗ４で示されるいずれかの基であることを特徴とする請求項１または２に記載の有機化合物。
TIFF
2024160937000080.tif
215
157
TIFF
2024160937000081.tif
164
157
TIFF
2024160937000082.tif
166
157
【請求項６】
前記一般式（２－１）乃至（２－５）のいずれかで表される基は、前記Ｄｂ１乃至Ｄｗ４で示されるいずれかの基であることを特徴とする請求項５に記載の有機化合物。
【請求項７】
前記一般式（２－１）乃至（２－５）のいずれかで表される基は、前記Ｄｆ１乃至Ｄｗ４で示されるいずれかの基であることを特徴とする請求項６に記載の有機化合物。
【請求項８】
下記第１群乃至第３０群に示されるいずれかの有機化合物であることを特徴とする請求項１に記載の有機化合物。
TIFF
2024160937000083.tif
41
149
TIFF
2024160937000084.tif
121
157
TIFF
2024160937000085.tif
176
157
TIFF
2024160937000086.tif
162
156
TIFF
2024160937000087.tif
188
157
TIFF
2024160937000088.tif
196
157
TIFF
2024160937000089.tif
166
154
TIFF
2024160937000090.tif
197
155
TIFF
2024160937000091.tif
84
157
TIFF
2024160937000092.tif
218
157
TIFF
2024160937000093.tif
107
157
TIFF
2024160937000094.tif
196
157
TIFF
2024160937000095.tif
220
157
TIFF
2024160937000096.tif
190
157
TIFF
2024160937000097.tif
212
157
TIFF
2024160937000098.tif
150
157
TIFF
2024160937000099.tif
191
157
TIFF
2024160937000100.tif
203
157
TIFF
2024160937000101.tif
130
157
TIFF
2024160937000102.tif
135
157
TIFF
2024160937000103.tif
191
157
TIFF
2024160937000104.tif
154
155
TIFF
2024160937000105.tif
126
157
TIFF
2024160937000106.tif
139
157
TIFF
2024160937000107.tif
215
157
TIFF
2024160937000108.tif
204
157
TIFF
2024160937000109.tif
172
157
TIFF
2024160937000110.tif
192
157
TIFF
2024160937000111.tif
194
157
TIFF
2024160937000112.tif
193
157
TIFF
2024160937000113.tif
193
157
TIFF
2024160937000114.tif
195
157
TIFF
2024160937000115.tif
179
157
TIFF
2024160937000116.tif
180
157
TIFF
2024160937000117.tif
233
157
TIFF
2024160937000118.tif
173
157
TIFF
2024160937000119.tif
185
157
TIFF
2024160937000120.tif
175
157
【請求項９】
前記第１群乃至第２０群に示されるいずれかの有機化合物であることを特徴とする請求項８に記載の有機化合物。
【請求項１０】
前記第２群乃至第２０群に示されるいずれかの有機化合物であることを特徴とする請求項９に記載の有機化合物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、有機化合物およびそれを用いた有機発光素子に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
有機発光素子（以下、「有機エレクトロルミネッセンス素子」あるいは「有機ＥＬ素子」と呼ぶことがある）は、第一電極と第二電極とこれら電極間に配置される有機化合物層とを有する電子素子である。これら一対の電極から電子および正孔を注入することにより、有機化合物層中の発光性有機化合物の励起子を生成し、該励起子が基底状態に戻る際に、有機ＥＬ素子は光を放出する。
遅延蛍光材料は、一般にドナー部位とアクセプター部位が結合した構造をとる（以下「ドナー・アクセプター型」と呼ぶ）。ドナー・アクセプター型遅延蛍光材料は、励起状態において、励起三重項状態から励起一重項状態への逆項間交差を生じた後、その励起一重項状態から基底状態へ戻る際に蛍光を放射する材料である。すなわち、遅延蛍光材料では、励起一重項状態のみならず、励起三重項状態も逆項間交差を介した経路により蛍光発光に利用することができるため、通常の蛍光材料に比べて高い発光効率が得られることになる。

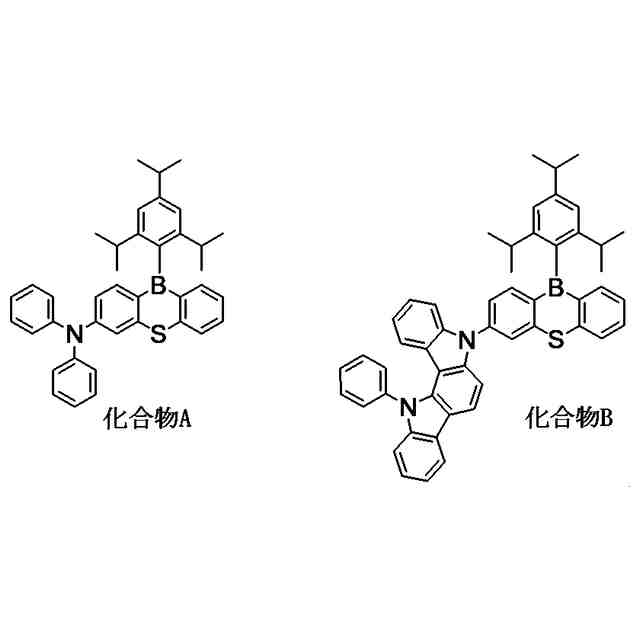

このような原理が明らかにされて以降、様々な研究により種々の遅延蛍光材料が発見されるに至っている。ドナー・アクセプター型遅延蛍光材料として、特許文献１には化合物Ａが、特許文献２には化合物Ｂが開示されている。またドナー・アクセプター型遅延蛍光材料に重原子を導入することで逆項間交差速度を速くすることは公知であり（非特許文献１）、さらに非特許文献２には多重共鳴効果を示す化合物にカルコゲン系重原子を導入した遅延蛍光材料が開示されている。
【０００３】
TIFF
2024160937000001.tif
57
105
一方、有機ＥＬ素子の製造方法としては、主に真空系で成膜が行われる蒸着プロセスが広く知られているが、一般に発光層はホスト材料に発光材料を分散して形成されており、多元系蒸着プロセスのため煩雑で高コスト化につながる。そこで、発光材料のみで発光層を形成する非ドープ型の有機ＥＬ発光層も提案されているが、発光材料は高濃度では発光強度が弱くなる（以下、「濃度消光」と呼ぶ）ことは公知である。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０２２／００９８８３号
国際公開第２０１５／０７２５３７号
【非特許文献】
【０００５】
ＮａｔＣｏｍｍｕｎ１１，３９０９（２０２０）．ｓ４１４６７
Ａｎｇｅｗ．Ｃｈｅｍ．Ｉｎｔ．Ｅｄ．６１（２０２２）．ｅ２０２２０５６８４
【発明の概要】
【発明が解決しようとする課題】
【０００６】
遅延蛍光を放射する材料であれば、直ちに発光材料として有用である訳ではない。遅延蛍光材料の中には、高電流密度領域で励起子が蓄積して発光効率が低下（以下、「ロールオフ」と呼ぶ）してしまったり、素子を長時間駆動すると急速に劣化（以下「素子寿命の低下」と呼ぶことがある）してしまったりするものもある。したがって、実用性の点で改善の余地がある遅延蛍光材料が極めて多いのが実情である。
特許文献１に記載された化合物Ａや特許文献２に記載された化合物Ｂは、前述のようなドナー・アクセプター型遅延蛍光材料の問題点を踏襲しており、ロールオフを抑制した長寿命素子の実現には、改善の余地がある。また、化合物Ａは、濃度消光も顕著であり、非ドープ型の有機ＥＬ発光層の実現には問題がある。非特許文献１に開示されている重原子を導入し逆項間交差速度を速くしたドナー・アクセプター型遅延蛍光材料は、逆項間交差速度が速くなるものの、重原子として臭素を用いたため発光効率が低かった。
そこで、本発明は、上記問題に鑑みてなされたものであり、本発明の目的は、ロールオフ特性および寿命が改善された素子特性を付与する遅延蛍光材料を提供することにある。また本発明の別の目的は、濃度消光を抑制した非ドープ型素子を提供することにある。
【課題を解決するための手段】
【０００７】
本発明に係る有機化合物は、下記一般式（１－１）または（１－２）で表されることを特徴とする。
【０００８】
TIFF
2024160937000002.tif
46
94
一般式（１－１）、（１－２）において、Ｒ
a1
乃至Ｒ
a4
は、水素原子、重水素原子、ハロゲン原子、置換あるいは無置換のアルキル基、置換あるいは無置換のアルコキシ基、置換あるいは無置換のアリール基、置換あるいは無置換の複素環基、置換あるいは無置換のアラルキル基、置換あるいは無置換のアミノ基、シリル基、シアノ基から、それぞれ独立に選ばれる。但し、Ｒ
a1
は、水素原子ではない。
Ｘは、セレン原子またはテルル原子である。
Ｙは、酸素原子、硫黄原子、セレン原子、テルル原子、アルキル基またはアリール基を置換基として有する窒素原子から選ばれる。
Ｄ
1
は、下記一般式（２－１）乃至（２－５）のいずれかで表される基である。Ｄ
2
は、水素原子または下記一般式（２－１）乃至（２－５）のいずれかで表される基である。下記一般式（２－１）乃至（２－５）において、＊は、結合位置を表す。
【０００９】
TIFF
2024160937000003.tif
82
139
一般式（２－１）乃至（２－５）において、Ｒ
b1
乃至Ｒ
b9
は、重水素原子、置換あるいは無置換のアルキル基、置換あるいは無置換のアルコキシ基、置換あるいは無置換のアリール基、置換あるいは無置換の含窒素ヘテロアリール基、置換あるいは無置換のアミノ基から、それぞれ独立に選ばれる。
Ｚは、酸素原子、硫黄原子、セレン原子、テルル原子、アルキル基またはアリール基を置換基として有する窒素原子から選ばれる。
Ｅは、炭素原子、ケイ素原子またはゲルマニウム原子である。
ｌ，ｍ，ｎ，ｒ，ｓは、各々、０以上４以下の整数である。ｏは、１以上４以下の整数である。ｐ，ｑは、各々、０または１である。ｔ，ｕは、各々、０以上５以下の整数である。
【００１０】

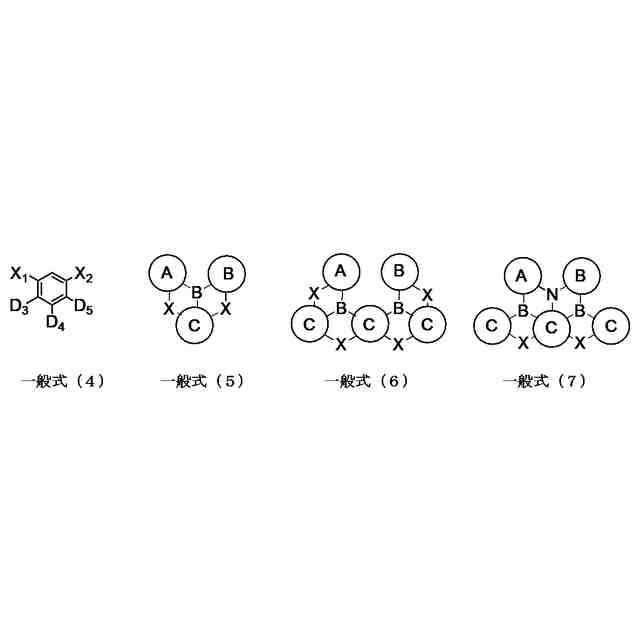

本発明に係る他の有機化合物は、下記式（ａ）、下記式（ｂ）及び下記式（ｃ）を満たし、下記一般式（１－１）、（１－２）、（４）乃至（７）のいずれかで表されることを特徴とする。
ｋ
r
＞５×１０
5
ｓ
-1
・・・（ａ）
ｋ
RISC
／ｋ
r
＞０．２・・・（ｂ）
ｋ
RISC
／ｋ
ISC
＞０．００１・・・（ｃ）
ｋ
r
：励起一重項から基底状態への速度定数
ｋ
RISC
：励起一重項と三重項との間の逆項間交差速度定数
ｋ
ISC
：励起一重項と三重項との間の項間交差速度定数
（【００１１】以降は省略されています）
