発行日2024-06-25
公報種別意匠公報(S)
登録番号1773859
登録日2024-06-17
意匠に係る物品ステンシルプレート
意匠分類K0-39(K1～K9に属さないその他の産業用機械器具)
出願番号2024002164
出願日2024-02-01
意匠権者AWJ株式会社
代理人個人

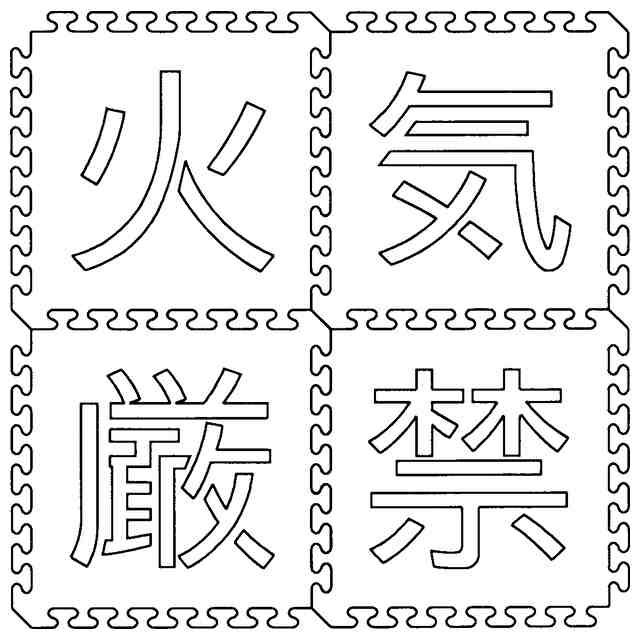

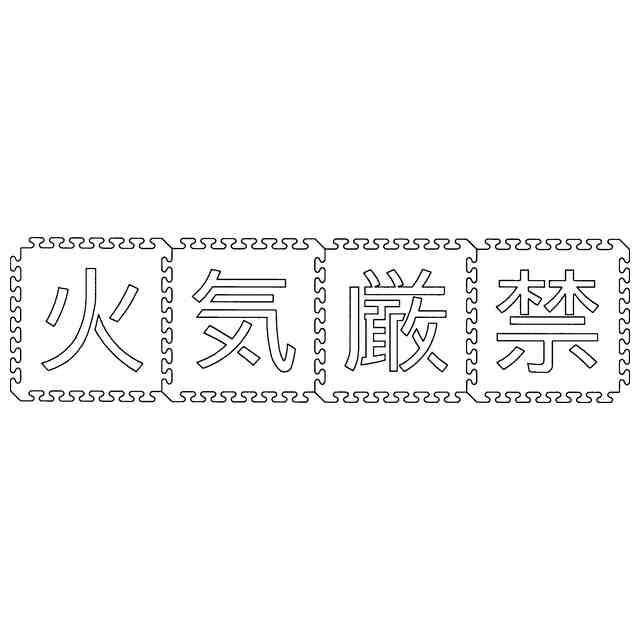

意匠に係る物品の説明本物品に係るステンシルプレートは、それらの周縁が、互いに反対側となる2つの第1縁部と、それらと直交する位置にて互いに反対側となる2つの第2縁部とからなるよう、換言すれば概ね正方形状となるようにそれぞれ構成してあるが、第1縁部のうち、一方に凹凸を、該凹凸に面外方向から嵌合可能でかつ面内方向への離脱が拘束される形状をなす凹凸を他方に形成してあるとともに、第2縁部のうち、一方に凹凸を、該凹凸に面外方向から嵌合可能でかつ面内方向への離脱が拘束される形状をなす凹凸を他方に形成してあって、隣接並置された2つのステンシルプレートをそれらの対向縁部で互いに連結することができるようになっており、全体が一体化されることと相俟って、面内方向に沿って互いにずれるおそれがなくなるとともに、縦一列、横一列(使用の状態を示す参考正面図1)、二段表記(使用の状態を示す参考正面図2)といったさまざまな並び形態に容易に並び替えることが可能となり、従来のように並びごとのステンシルプレートを個別に用意する必要がなくなる。

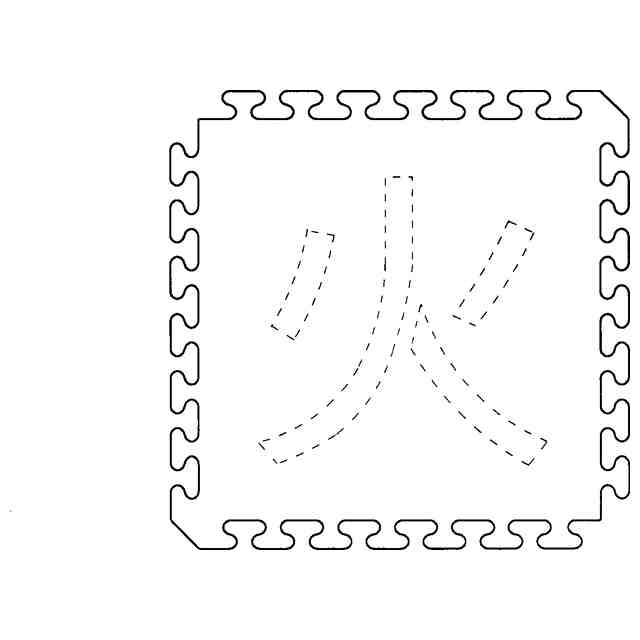

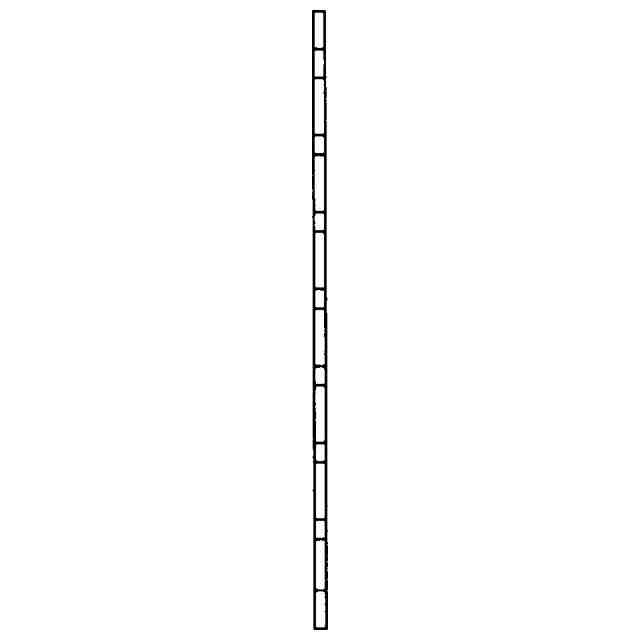

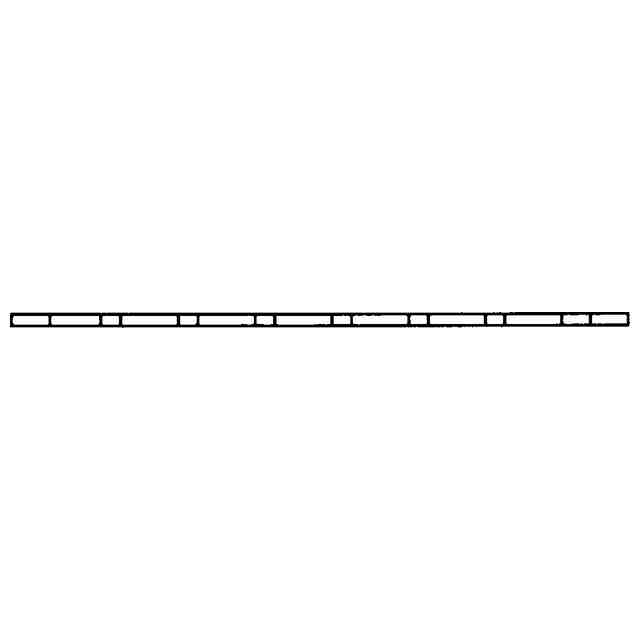

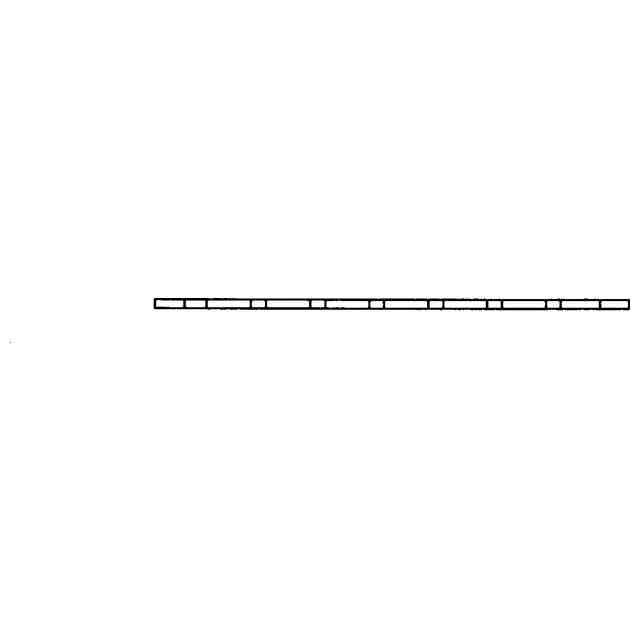

意匠の説明背面図は、正面図と対称に表れるのでこれを省略する。正面図においては、実線で表された部分が、部分意匠として意匠登録を受けようとする部分であり、破線で表された部分はその他の部分である。

関連意匠
