発行日2024-10-02
公報種別意匠公報(S)
登録番号1781199
登録日2024-09-24
意匠に係る物品熱処理炉
意匠分類K0-40(K1～K9に属さないその他の産業用機械器具)
出願番号2024003991
出願日2024-02-07
意匠権者株式会社デンケン
代理人

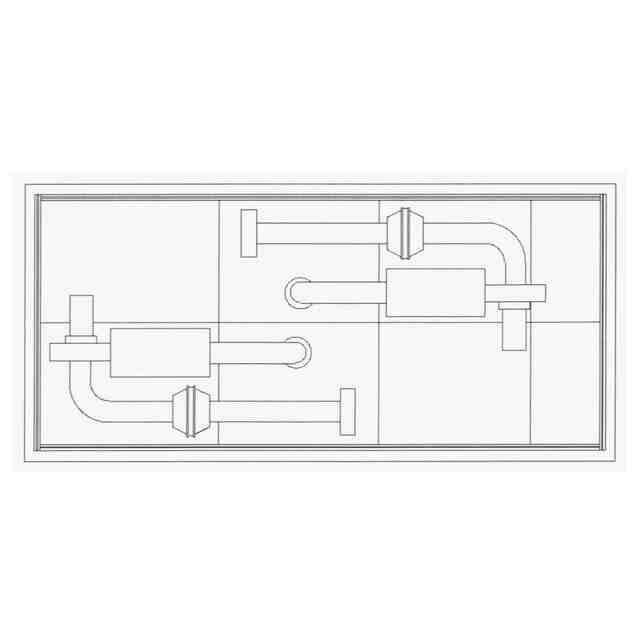

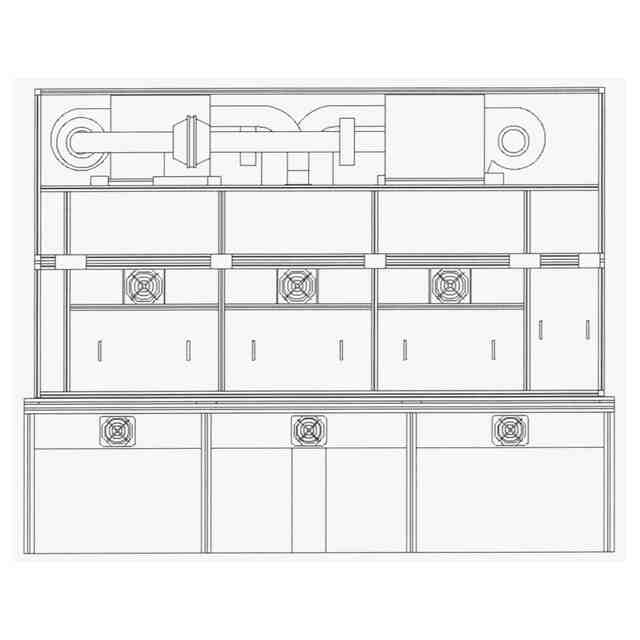

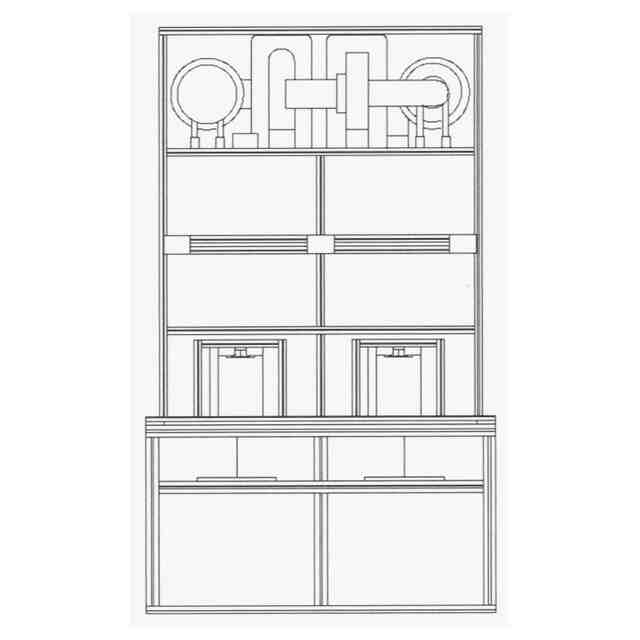

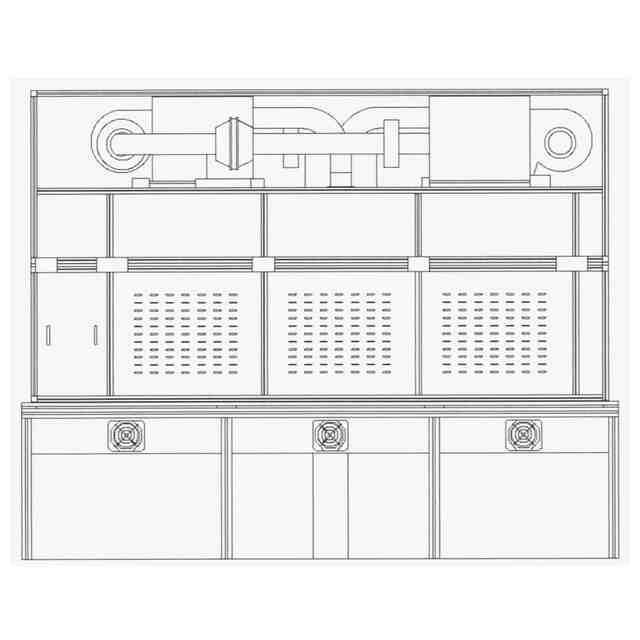

意匠に係る物品の説明本願意匠の熱処理炉は、上部に炉内の雰囲気を加熱循環させるための熱風生成器を炉外に備え、炉内には、ワークを載置させながら移動させる複数のステーションと、ワークを左右から加熱する第1ヒータ、さらには、熱風生成器とは別に、ワークを上下から加熱する第2ヒータとを備えている。ワークは、左側面にある開閉可能なシャッターを有する2つの扉の片方より投入され、炉内を移動しながら目的の温度まで加温した後、同じく左側面にあるシャッターを有する2つの扉のもう片方より搬出される。実際の稼働時は安全面を考慮し、上部の熱風生成器には、四方を囲むように複数の排気穴を設けた安全カバーが備わる。また、左側面にある開閉可能な2つの扉の反対側となる右側面には、電源ボックスが備わる。正面、及び背面は非対称になっており、正面は、吸排気用のファンが中下段にそれぞれ備わり、背面は、下段に吸排気用のファン、中段は、複数の排気穴を設けた排気部が備わる。さらに、正面、及び背面の最下段には、必要に応じて複数個所、点検窓を備える。

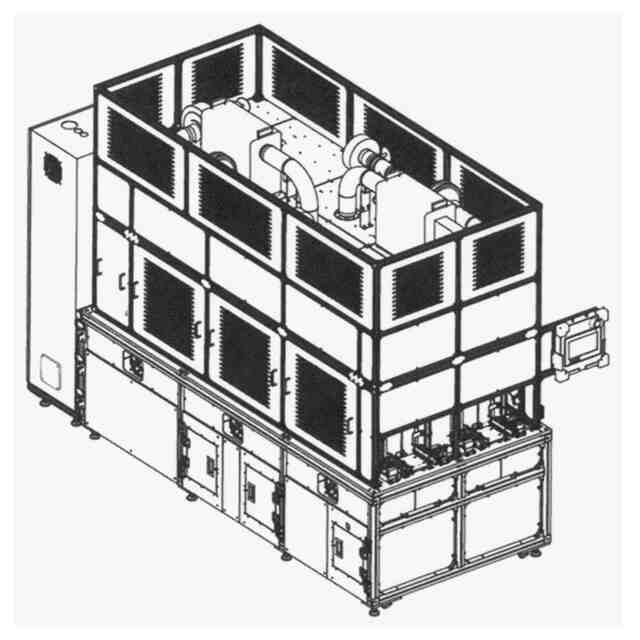

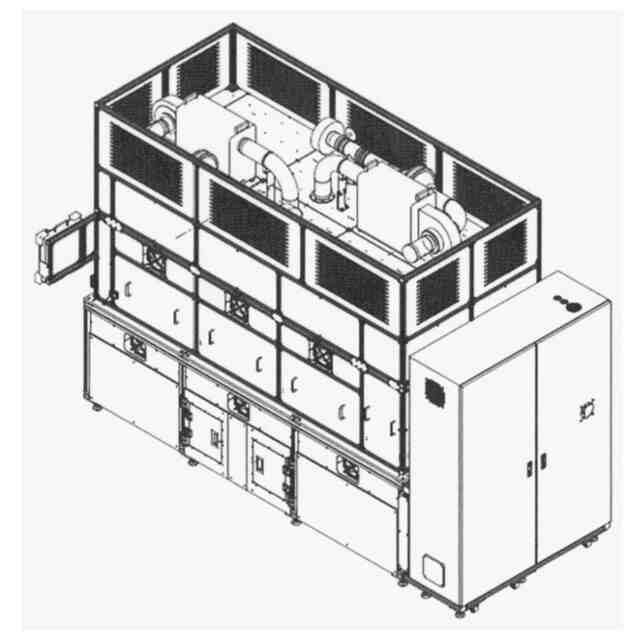

意匠の説明重量物につき、底面図を省略する。参考図は、使用の状態を示す図であり、本体安全カバーを装着し、点検窓を備え、電源ボックス取り付け後である。

関連意匠
