発明の名称操作モジュール
出願人富士フイルム株式会社
代理人弁理士法人小林国際特許事務所
主分類G02B 7/08 20210101AFI20250904BHJP(光学)
要約【課題】動画撮像の際、光学機能の調節についてユーザが任意の調節速度に容易に変更することが可能な操作モジュールを提供する。
【解決手段】操作モジュール73は、光学系の光学機能を調節する第1操作部材23と、第1操作部材による光学機能の調節度合を可変する第2操作部材24と、を備える。操作モジュール73は、光学系を保持するレンズ鏡筒に着脱自在に設けられている。レンズ鏡筒に設けられたプロセッサは、第1操作部材23が操作された場合、第1操作部材23の操作量と操作量に応じた光学機能の調整量との関係を示す設定パターンに従って、光学機能を調節する第1モードを実行する制御を行い、設定パターンは、操作の立ち上がりにおける調整速度の増加量が大きく、第1操作部材23の操作量としての操作時間が経過するにつれて調整速度の増加量が小さくなる。
【選択図】図16
特許請求の範囲【請求項１】
光学系の光学機能を調節する第１操作部材と、
前記第１操作部材による前記光学機能の調節度合を可変する第２操作部材と、を備えた操作モジュールであって、
前記操作モジュールは、前記光学系を保持するレンズ鏡筒に着脱自在に設けられており、
前記レンズ鏡筒はプロセッサを有し、
前記プロセッサは、
前記第１操作部材が操作された場合、前記第１操作部材の操作量と前記操作量に応じた前記光学機能の調整量との関係を示す設定パターンに従って、前記光学機能を調節する第１モードを実行する制御を行い、
前記設定パターンは、前記操作の立ち上がりにおける調整速度の増加量が大きく、前記第１操作部材の操作量としての操作時間が経過するにつれて前記調整速度の増加量が小さくなる操作モジュール。
続きを表示（約 1,000 文字）【請求項２】
前記プロセッサは、予め記憶された前記設定パターンを実行する請求項１に記載の操作モジュール。
【請求項３】
前記プロセッサは、
前記第１モード、及び第２モードのうちいずれか１つに切り替える制御を行い、
前記第２モードでは、前記光学機能を調節する際の調節速度を、前記操作量に応じて加速又は減速させる制御を行う請求項１または２に記載の操作モジュール。
【請求項４】
前記プロセッサは、
前記第１モード、前記第２モード、及び第３モードのうちいずれか１つに切り替える制御を行い、
前記第３モードでは、前記光学機能を調節する際の前記調節速度を、前記操作量に関わらず一定に保持する制御を行う請求項３記載の操作モジュール。
【請求項５】
前記プロセッサは、
前記第１モード、前記第２モード、及び第３モードのうちいずれか１つに切り替える制御を行い、
前記第３モードでは、前記第１操作部材の第１操作量に基づく第１調節速度と、前記第１操作量とは異なる第２操作量に基づく第２調節速度は同一の速度である、請求項３記載の操作モジュール。
【請求項６】
第３操作部材を備え、
前記プロセッサは、前記第３操作部材の操作により、前記第１モード、前記第２モード、及び前記第３モードのいずれか１つに切り替える制御を行う請求項４または５に記載の操作モジュール。
【請求項７】
前記プロセッサは、
前記第１モードにおいて、前記第２操作部材による光学機能の調節指示を受け付けない制御を行う請求項１に記載の操作モジュール。
【請求項８】
前記プロセッサは、
前記第２モードにおいて、前記第２操作部材の操作により前記調節速度を加速又は減速させる制御を行う請求項３に記載の操作モジュール。
【請求項９】
前記プロセッサは、
前記第３モードにおいて、前記第２操作部材の操作により複数の前記調節速度のうちいずれか１つを選択する制御を行う請求項４に記載の操作モジュール。
【請求項１０】
前記第１操作部材の前記操作量に応じて調節される前記光学機能は、前記光学系の画角、絞り、及び手振れ補正量のいずれか１つである請求項２ないし９のいずれか１項に記載の操作モジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、操作モジュールに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
特許文献１には、回転操作される操作リングの回転力によって動作されると共に操作リングの回転力を光学素子に伝達して光学素子を動作させる連動体を備えた光学素子駆動装置が記載され、少なくとも連動体に操作リングの回転方向に対する光学素子の動作方向を切り換える切換機構によって操作リングの回転方向に対する光学素子の動作方向が切り換えられると共に連動体により伝達される操作リングの回転力によって光学素子が動作されるため、操作リングに対する操作に対して光学素子が追従して動作され光学素子の動作遅延が生じ難く、機能性の低下を来たすことなく、操作リングに関する高い操作性を確保することが記載されている。
【０００３】
特許文献２には、レンズ鏡胴に配置される駆動ユニットの開口部を有する筐体枠の周壁にアイリスモード切替スイッチ等の操作部の回路基板をネジ止めする場合に、ネジ穴を開口部の方向に形成し、且つ、ネジの頭部と回路基板との間にカラーを挟み込むことによって、回路基板の配置位置と対向する位置の周壁によってドライバの挿入が阻害されることなく容易かつ迅速にネジ止め作業を行うことが記載されている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１８/０４７４６０号
特開２０１１－１０７３９４号公報
【発明の概要】
【０００５】
本開示の技術に係る一つの実施形態は、動画撮像の際、光学機能の調節についてユーザが任意の調節速度に容易に変更することが可能な操作モジュールを提供する。
【課題を解決するための手段】
【０００６】
本発明の操作モジュールは、光学系の光学機能を調節する第１操作部材と、第１操作部材による光学機能の調節度合を可変する第２操作部材と、を備えた操作モジュールであって、操作モジュールは、光学系を保持するレンズ鏡筒に着脱自在に設けられており、レンズ鏡筒はプロセッサを有し、プロセッサは、第１操作部材が操作された場合、第１操作部材の操作量と操作量に応じた光学機能の調整量との関係を示す設定パターンに従って、光学機能を調節する第１モードを実行する制御を行い、設定パターンは、操作の立ち上がりにおける調整速度の増加量が大きく、第１操作部材の操作量としての操作時間が経過するにつれて調整速度の増加量が小さくなる。
【０００７】
プロセッサは、予め記憶した設定パターンを実行することが好ましい。プロセッサは、第１モード、及び第２モードのうちいずれか１つに切り替える制御を行い、第２モードでは、光学機能を調節する際の調節速度を、操作量に応じて加速又は減速させる制御を行うことが好ましい。プロセッサは、第１モード、第２モード、及び第３モードのうちいずれか１つに切り替える制御を行い、第３モードでは、光学機能を調節する際の調節速度を、操作量に関わらず一定に保持する制御を行うことが好ましい。プロセッサは、第１モード、第２モード、及び第３モードのうちいずれか１つに切り替える制御を行い、第３モードでは、第１操作部材の第１操作量に基づく第１調節速度と、第１操作量とは異なる第２操作量に基づく第２調節速度は同一の速度である、ことが好ましい。
【０００８】
第３操作部材を備え、プロセッサは、第３操作部材の操作により、第１モード、第２モード、及び第３モードのいずれか１つに切り替える制御を行うことが好ましい。プロセッサは、第１モードにおいて、第２操作部材による光学機能の調節指示を受け付けない制御を行うことが好ましい。プロセッサは、第２モードにおいて、第２操作部材の操作により調節速度を加速又は減速させる制御を行うことが好ましい。プロセッサは、第３モードにおいて、第２操作部材の操作により複数の調節速度のうちいずれか１つを選択する制御を行うことが好ましい。第１操作部材の操作量に応じて調節される光学機能は、光学系の画角、絞り、及び手振れ補正量のいずれか１つであることが好ましい。
【図面の簡単な説明】
【０００９】

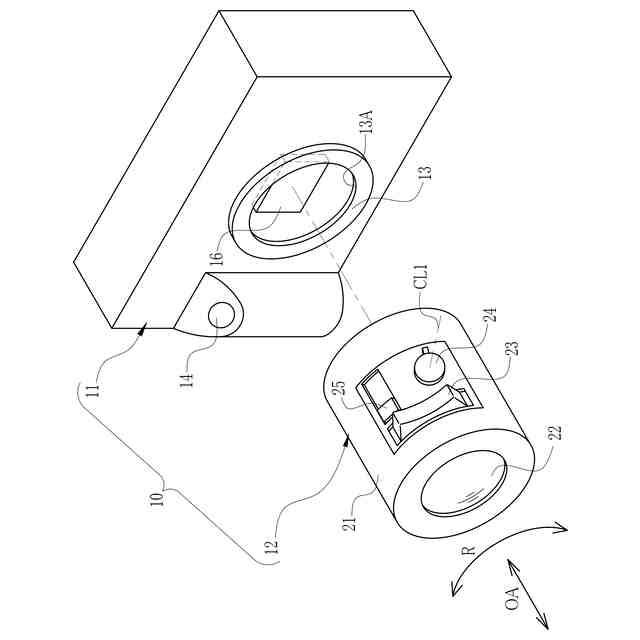

デジタルカメラの分解斜視図である。

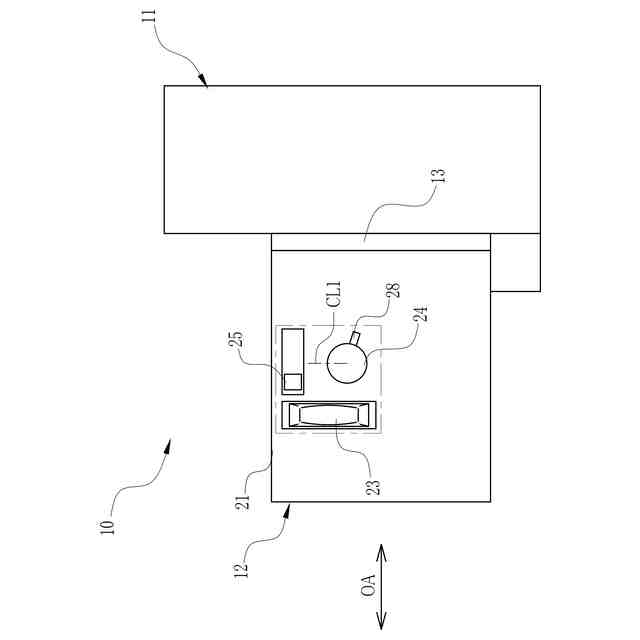

デジタルカメラの側面図である。

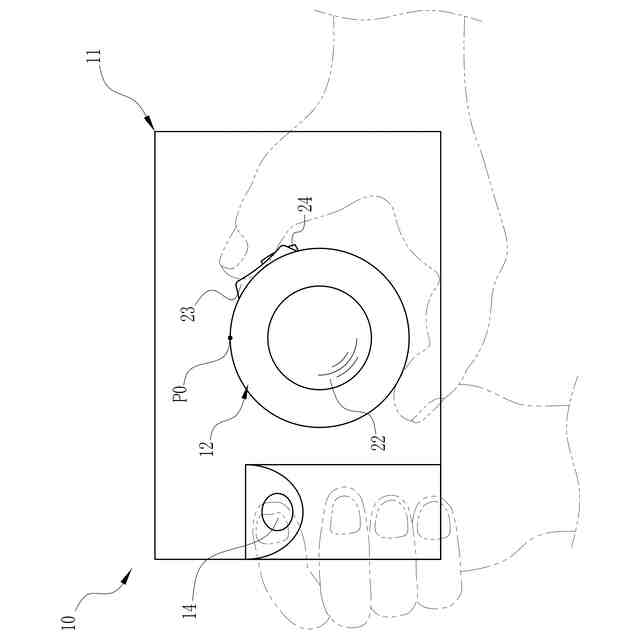

デジタルカメラの正面図である。
レンズ鏡筒の側面図である。

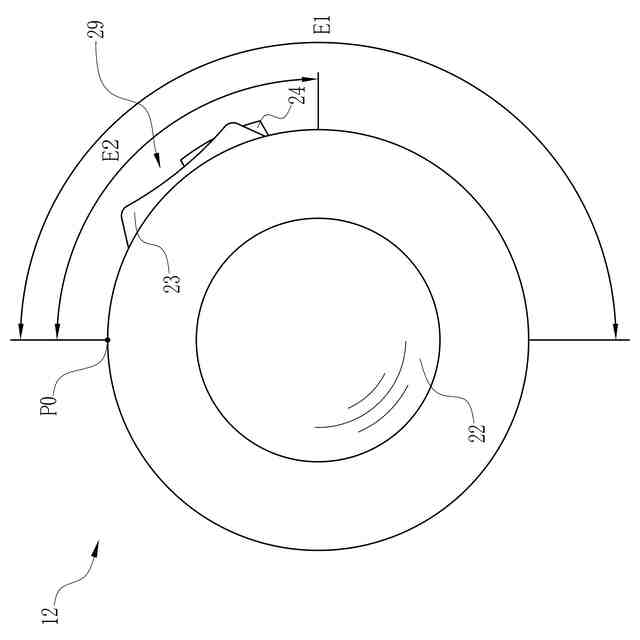

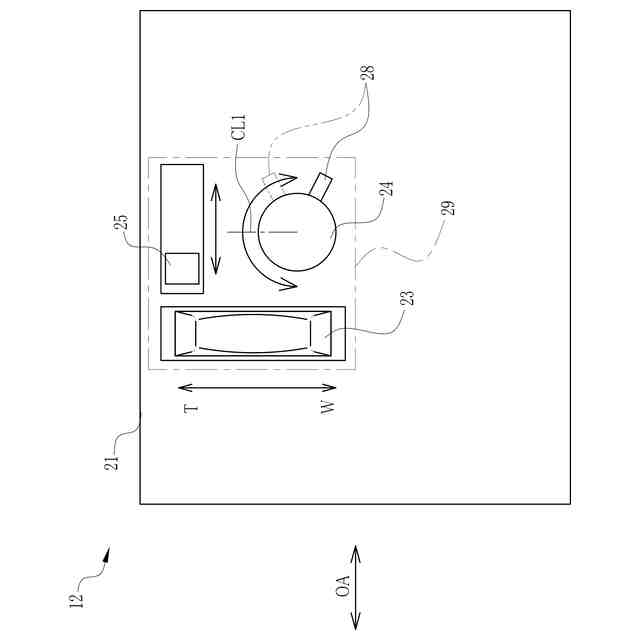

操作部材エリアの位置を説明する説明図である。

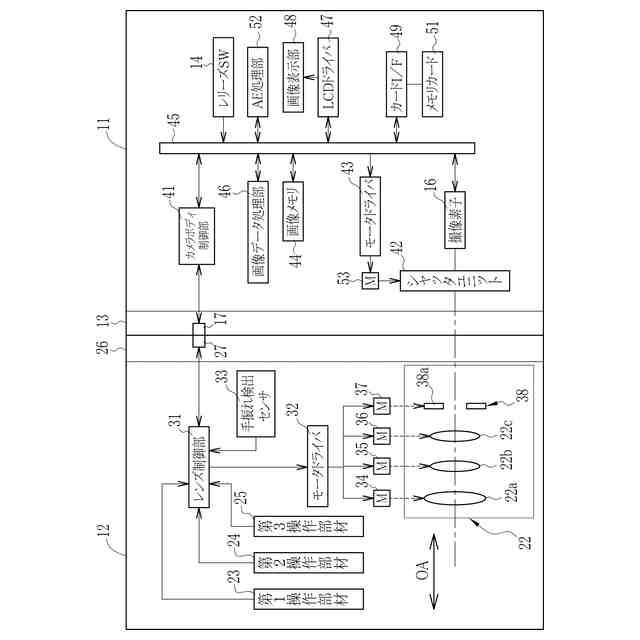

デジタルカメラの概略構成を示すブロック図である。

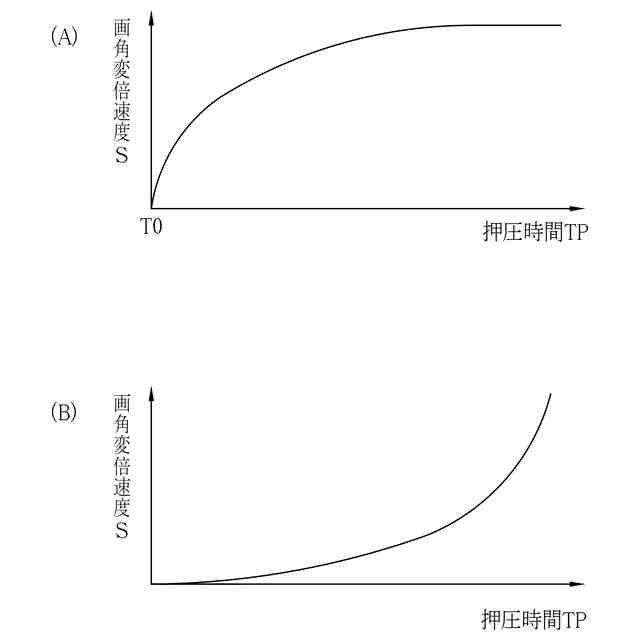

プログラムモードにおける操作量と調節速度の関係を示すグラフである。

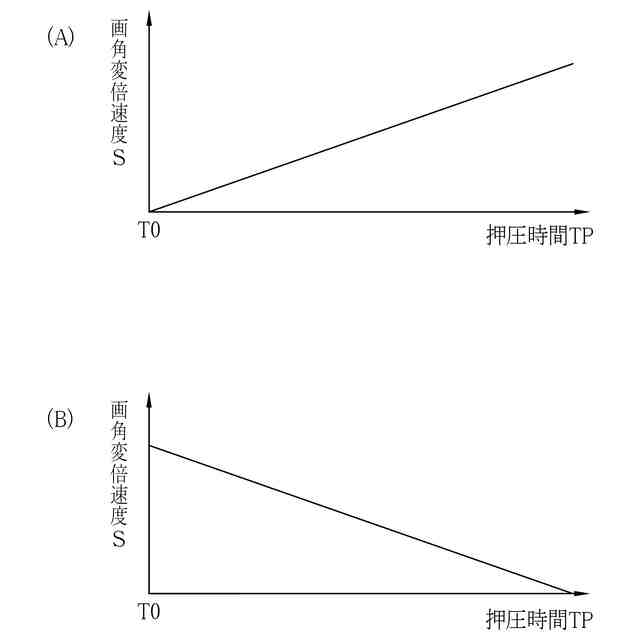

可変速度モードにおける操作量と調節速度の関係を示すグラフである。

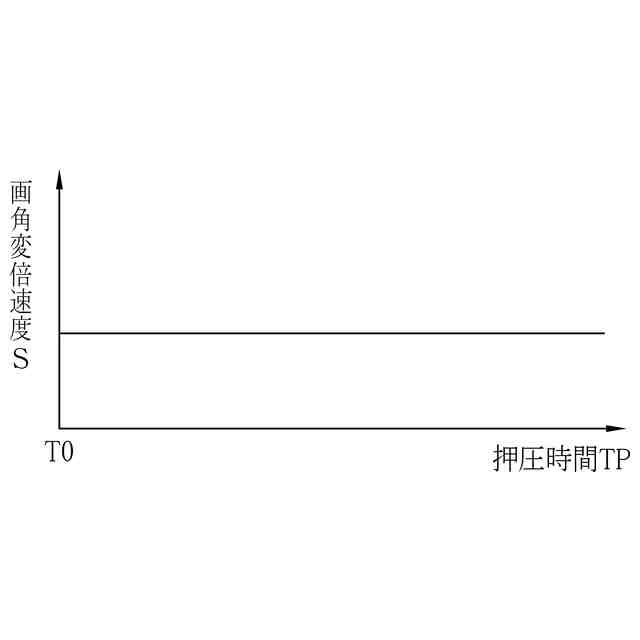

等速度モードにおける操作量と調節速度の関係を示すグラフである。
プログラムモードにおけるデジタルカメラの動作を説明するフローチャートである。
可変速度モードにおけるデジタルカメラの動作を説明するフローチャートである。
等速度モードにおけるデジタルカメラの動作を説明するフローチャートである。
第２実施形態におけるデジタルカメラの側面図である。
第３実施形態におけるデジタルカメラの側面図である。
第３実施形態におけるレンズ鏡筒の背面図である。

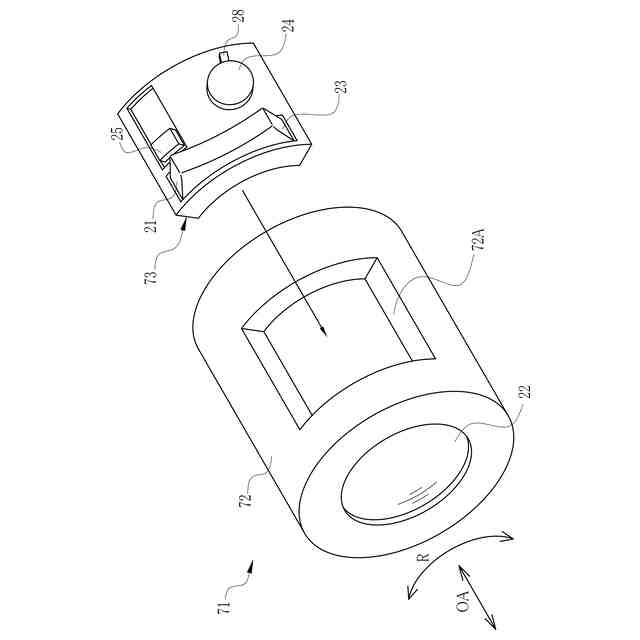

第４実施形態におけるデジタルカメラの側面図である。
【発明を実施するための形態】
【００１０】
［第１実施形態］
図１に示すように、デジタルカメラ１０は、カメラボディ１１、交換式のレンズ鏡筒１２を備える。カメラボディ１１は特許請求の範囲におけるカメラ本体に相当する。カメラボディ１１の前面にはレンズマウント１３、及びレリーズスイッチ１４、電源スイッチ（図示せず）等が設けられている。レンズマウント１３は円形状の撮像開口１３Ａを有する。レンズマウント１３には、レンズ鏡筒１２が着脱可能に装着される。デジタルカメラ１０は、本発明に係る撮像装置の一例である。
