公開番号2025127176
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023745
出願日2024-02-20
発明の名称フォークリフト
出願人三菱重工業株式会社
代理人個人,個人,個人,個人,個人
主分類B66F 9/24 20060101AFI20250825BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】小型の形態を維持しつつ、複数の電装品を保温することができるフォークリフトを提供する。
【解決手段】フォークリフトは、車体と、前記車体に取り付けられ、上下方向に延びるマストと、前記マストに支持されたフォークと、複数の電装品と、複数の前記電装品を集約して内部に収容する筐体、及び前記筐体の内面に配置され、複数の前記電装品を囲う断熱材を有する保温ボックスと、前記筐体内に設けられ、前記筐体内を加熱するヒータと、を備える。
【選択図】図5
特許請求の範囲【請求項１】
車体と、
前記車体に取り付けられ、上下方向に延びるマストと、
前記マストに支持されたフォークと、
複数の電装品と、
複数の前記電装品を集約して内部に収容する筐体、及び前記筐体の内面に配置され、複数の前記電装品を囲う断熱材を有する保温ボックスと、
前記筐体内に設けられ、前記筐体内を加熱するヒータと、
を備えるフォークリフト。
続きを表示（約 820 文字）【請求項２】
前記マストは、前記車体の幅方向に対向して２本設けられ、
前記保温ボックスは、水平方向よりも上下方向に長く形成されるとともに、２本の前記マストよりも後方かつ、２本の前記マストの前記幅方向の中間に配置されている、
請求項１に記載のフォークリフト。
【請求項３】
前記保温ボックスは、前記筐体の内部に配置され、前記断熱材によって囲われた内側筐体をさらに有し、
前記ヒータは、前記内側筐体の外周面に設けられた第１ヒータを含む、
請求項１又は２に記載のフォークリフト。
【請求項４】
前記筐体内に配置されたファンをさらに備え、
前記ヒータは、前記ファンの付近に配置された第２ヒータを含む、
請求項１又は２に記載のフォークリフト。
【請求項５】
前記筐体内に配置され、前記筐体内の温度を検知する温度センサと、
前記温度センサの測定値が所定の閾値以上である場合に、前記ヒータを稼働させ、前記温度センサの測定値が所定の閾値未満である場合に前記ヒータを停止させるヒータ制御システムと、
をさらに備える請求項１又は２に記載のフォークリフト。
【請求項６】
複数の前記電装品のうち発熱量が比較的多い前記電装品は、前記筐体内の角部に配置されている、
請求項１又は２に記載のフォークリフト。
【請求項７】
前記筐体内の前記電装品が収容される収容空間は、上下方向よりも水平方向に長い、請求項１又は２に記載のフォークリフト。
【請求項８】
前記筐体は、
前記マストの後方に配置され、後方に向けて開口した、複数の前記電装品が収容される箱型の筐体本体と、
前記筐体本体の開口を開閉可能に設けられた扉と、
を有する、請求項１又は２に記載のフォークリフト。

発明の詳細な説明【技術分野】
【０００１】
本開示は、フォークリフトに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、自動運転フォークリフトが開示されている。このフォークリフトは、小型化を目的としたものである。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１３６６８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、フォークリフトを冷凍庫内等の低温環境下で使用する場合、フォークリフトを構成する制御基板等の電装品を保温する必要がある。
しかしながら、特許文献１に開示されるような小型のフォークリフトでは、電装品を保温するための機構を配置するスペースを確保することが困難とされていた。
【０００５】
本開示は、上記課題を解決するためになされたものであって、小型の形態を維持しつつ、複数の電装品を保温することができるフォークリフトを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示に係るフォークリフトは、車体と、前記車体に取り付けられ、上下方向に延びるマストと、前記マストに支持されたフォークと、複数の電装品と、複数の前記電装品を集約して内部に収容する筐体、及び前記筐体の内面に配置され、複数の前記電装品を囲う断熱材を有する保温ボックスと、前記筐体内に設けられ、前記筐体内を加熱するヒータと、を備える。
【発明の効果】
【０００７】
本開示のフォークリフトによれば、小型の形態を維持しつつ、複数の電装品を保温することができる。
【図面の簡単な説明】
【０００８】

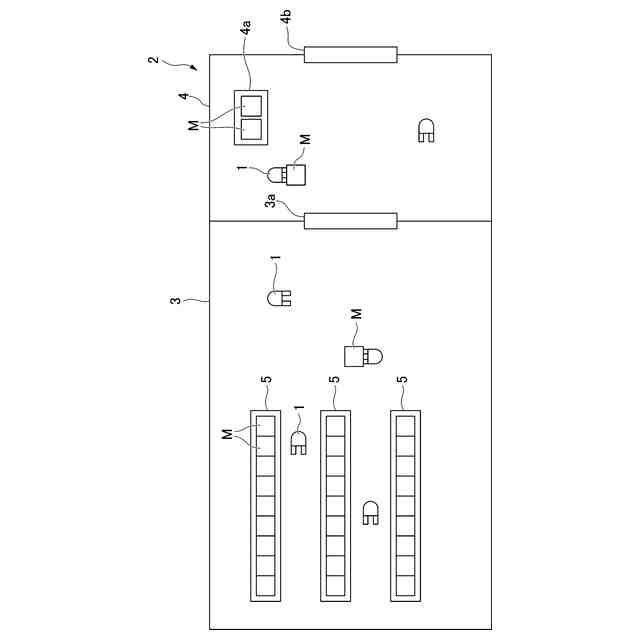

本開示の第１実施形態に係るフォークリフトが導入される低温倉庫の概略構成図である。

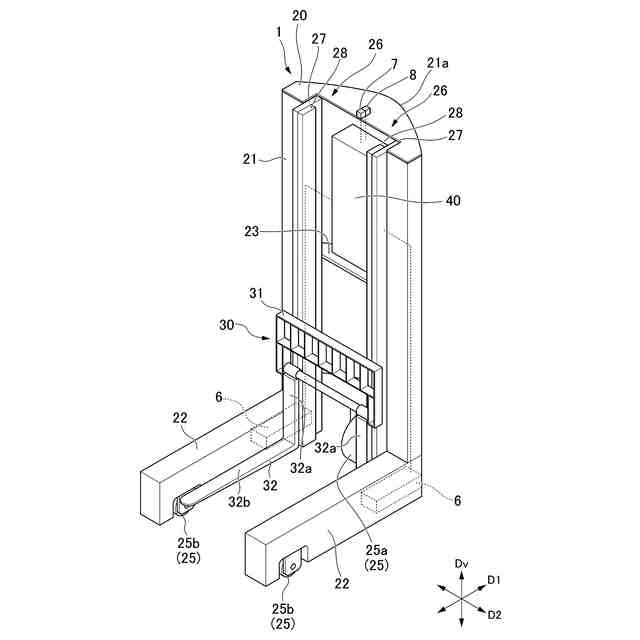

本開示の第１実施形態に係るフォークリフトの斜視図である。

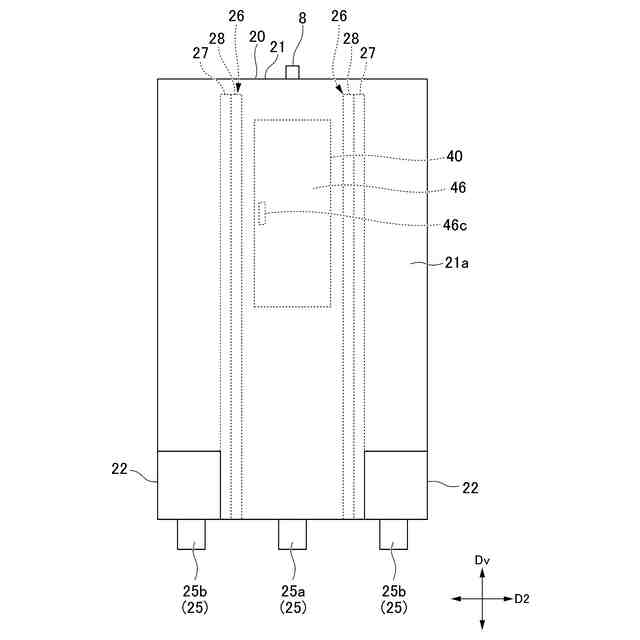

本開示の第１実施形態に係るフォークリフトを第１方向後側からみた模式図である。

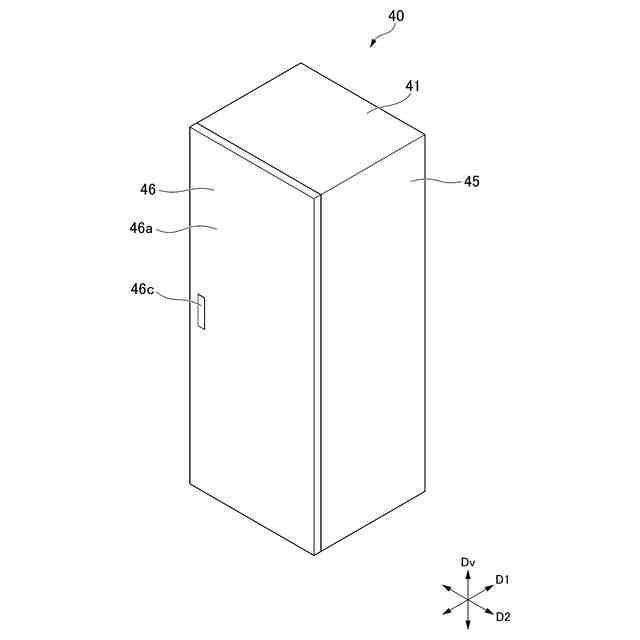

本開示の第１実施形態に係る保温ボックスの斜視図である。

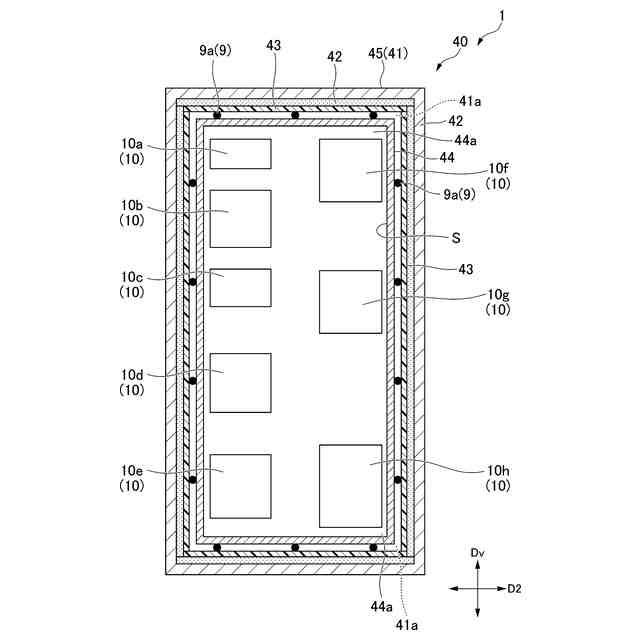

本開示の第１実施形態に係る保温ボックスの内部構造を第１方向後側からみた断面図である。

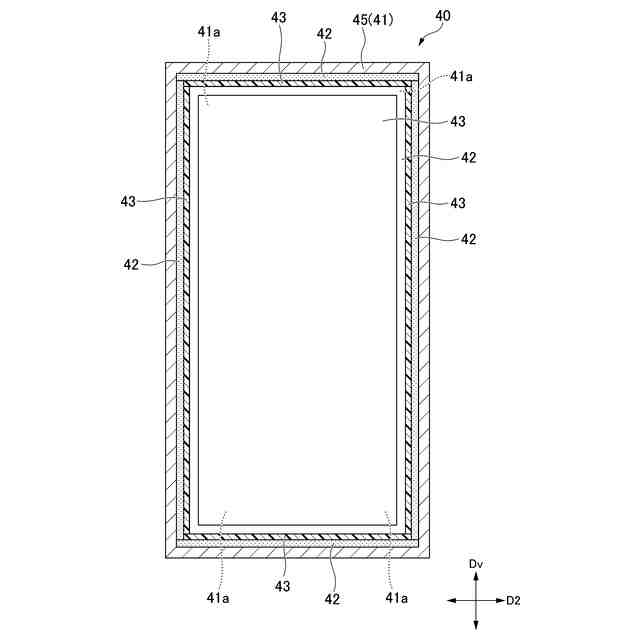

本開示の第１実施形態に係る筐体を第１方向後側から見た断面図である。
本開示の第１実施形態に係る筐体を第２方向から見た断面図である。

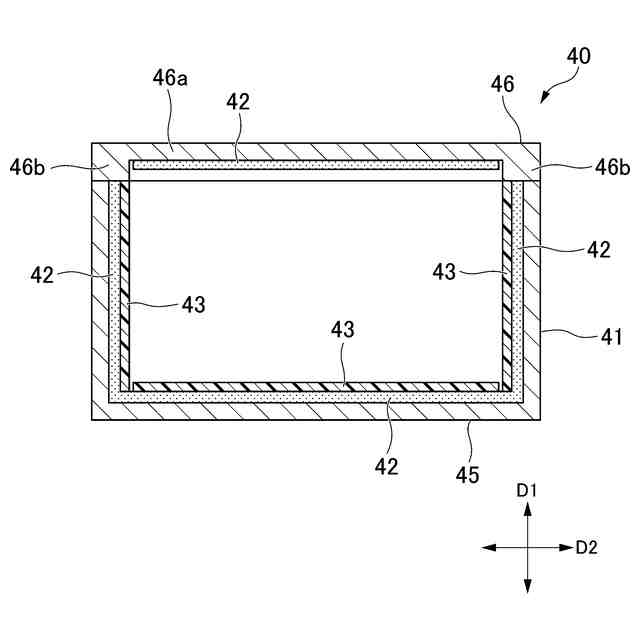

本開示の第１実施形態に係る筐体を上下方向から見た断面図である。

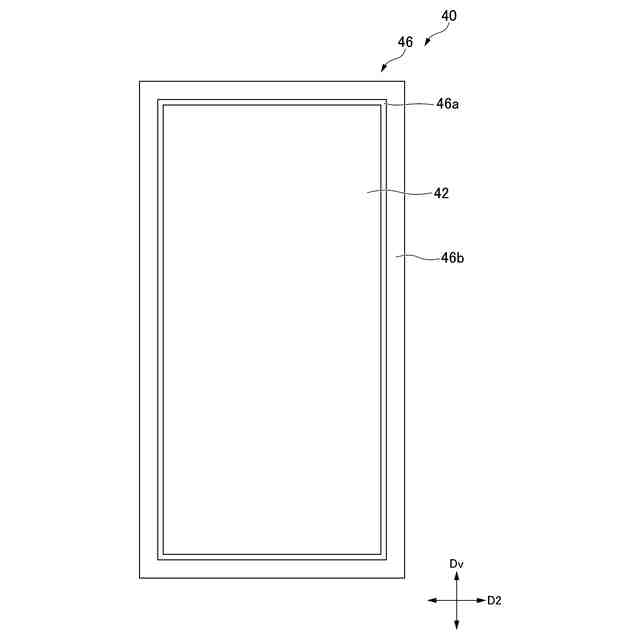

本開示の第１実施形態に係る筐体の扉を第１方向前側から見た正面図である。
本開示の第１実施形態に係る中板の斜視図である。
本開示の第１実施形態に係る内側筐体の斜視図である。
本開示の第２実施形態に係る保温ボックスの内部構造を第１方向後側からみた図である。
本開示の第２実施形態に係る保温ボックスの内部構造を第２方向からみた図である。
本開示のその他実施形態に係る保温ボックスの内部構造を第１方向後側からみた図である。
本開示のその他実施形態に係る保温ボックスの内部構造を第１方向後側からみた図である。
本開示のその他実施形態に係る保温ボックスの内部構造を第１方向後側からみた図である。
本開示のその他実施形態に係る保温ボックスの内部構造を第１方向後側からみた図である。
【発明を実施するための形態】
【０００９】
（第１実施形態）
以下、本開示の第１実施形態に係るフォークリフト１について、図１～図１１を参照して説明する。
図１に示すように、フォークリフト１は、低温倉庫２内で用いられている。本実施形態の低温倉庫２は、冷凍庫であり、冷凍室３と、前室４とを備える。
冷凍室３の温度は、例えば－２５℃～－２０℃程度に設定されている。冷凍室３には、複数の棚５が設置されている。棚５には、複数の貨物Ｍが載置されている。冷凍室３内では、フォークリフト１が貨物Ｍを運搬する。フォークリフト１には、走行・荷役バッテリ６（図２参照）が搭載されている。フォークリフト１は、走行・荷役バッテリ６の電力により走行する。本実施形態のフォークリフト１は、自動運転フォークリフトである。フォークリフト１の構成については、後に詳細に説明する。
【００１０】
冷凍室３に隣接して前室４が設けられている。冷凍室３と前室４との間には、開閉可能な区画扉３ａが設けられている。区画扉３ａが開放されると、フォークリフト１は、冷凍室３と前室４とを行き来することができる。前室４の温度は、例えば＋１℃～＋２℃程度に設定されている。前室４には、貨物置き場４ａが設けられている。貨物置き場４ａには、貨物Ｍが一時的に載置される。前室４では、フォークリフト１や作業者が貨物Ｍを運搬する。また、前室４には、搬出扉４ｂが設けられている。作業者やフォークリフト１は、搬出扉４ｂから前室４の外に貨物Ｍを搬出する。
（【００１１】以降は省略されています）
