公開番号2025125018
公報種別公開特許公報(A)
公開日2025-08-27
出願番号2024020833
出願日2024-02-15
発明の名称表示装置給電回路、画像形成装置
出願人京セラドキュメントソリューションズ株式会社
代理人個人,個人
主分類H02J 1/00 20060101AFI20250820BHJP(電力の発電,変換,配電)
要約【課題】電力供給が停止した後に表示装置の背面発光部が発光してしまうことを回避できること。

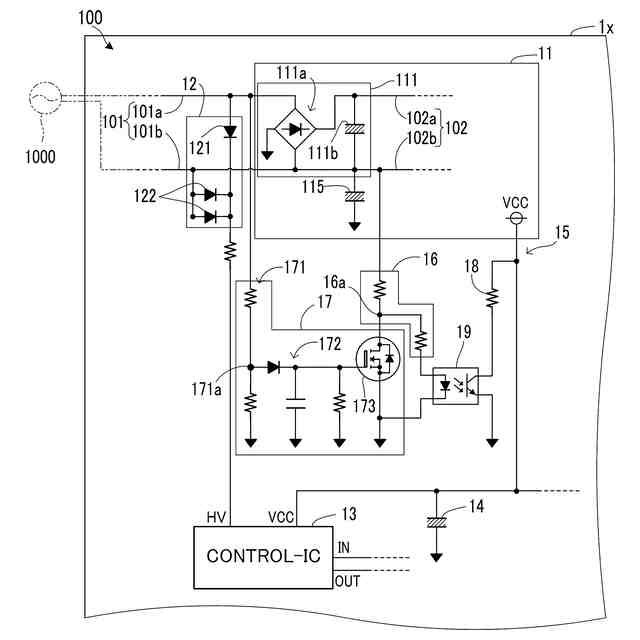

【解決手段】バイパスコンデンサ115は、直流電源回路111の電圧出力ラインに接続されている。発光電圧生成回路112は、前記直流電源回路111の出力電圧を表示装置21の背面発光部21bへ供給される直流の発光電圧へ変換する。制御素子13は、整流回路12の出力電圧により動作し、前記発光電圧生成回路111を制御する。負荷16は、前記第1バイパスコンデンサ115と電気的に接続されている。スイッチ回路17は、交流電圧が入力されているときに前記バイパスコンデンサ115から前記負荷16への電流を遮断し、前記交流電圧が入力されていないときに前記第1バイパスコンデンサ115から前記第1負荷16への電流を許容する。
【選択図】図3
特許請求の範囲【請求項１】
入力される交流電圧を直流電圧へ変換する直流電源回路と、
前記交流電圧を整流する整流回路と、
前記直流電源回路の電圧出力ラインに接続された第１バイパスコンデンサと、
前記直流電源回路の出力電圧を表示装置の背面発光部へ供給される直流の発光電圧へ変換する発光電圧生成回路と、
前記整流回路の出力電圧により動作し、前記発光電圧生成回路を制御する制御素子と、
前記第１バイパスコンデンサと電気的に接続された第１負荷と、
前記第１バイパスコンデンサに電気的に接続され、前記交流電圧が入力されているときに前記第１バイパスコンデンサから前記第１負荷への電流を遮断し、前記交流電圧が入力されていないときに前記第１バイパスコンデンサから前記第１負荷への電流を許容する第１スイッチ回路と、を備える表示装置給電回路。
続きを表示（約 530 文字）【請求項２】
前記直流電源回路の出力電圧を前記制御素子へ供給される制御電圧へ変換する制御電圧生成回路と、
前記制御素子への前記制御電圧の入力ラインに接続された第２バイパスコンデンサと、
前記第２バイパスコンデンサと電気的に接続された第２負荷と、
前記第１バイパスコンデンサから前記第１負荷へ電流が流れていないときに前記第２バイパスコンデンサから前記第２負荷への電流を遮断し、前記第１バイパスコンデンサから前記第１負荷へ電流が流れているときに前記第２バイパスコンデンサから前記第２負荷への電流を許容する第２スイッチ回路と、を備える請求項１に記載の表示装置給電回路。
【請求項３】
前記第２スイッチ回路は、前記第１バイパスコンデンサから前記第１負荷へ流れる電流により動作するフォトカプラを含む、請求項２に記載の表示装置給電回路。
【請求項４】
シートに画像を形成するプリント装置と、
背面発光部を有し、前記プリント装置に関する情報を表示可能な表示装置と、
前記表示装置の前記背面発光部へ発光電圧を出力する請求項１から請求項３のいずれか１項に記載の表示装置給電回路と、を備える画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示装置の背面発光部へ電圧を出力する表示装置給電回路およびそれを備える画像形成装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
画像形成装置は、液晶表示装置などの表示装置と、前記表示装置の背面発光部へ電圧を出力する表示装置給電回路と、を備える。
【０００３】
また、前記表示装置が、マトリクス状に配列された複数の発光ダイオードの残留電荷を放電する回路を備えることが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２００４－４６０８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、前記表示装置給電回路は、出力電圧の安定化のための複数のバイパスコンデンサを備える。
【０００６】
交流電源から前記表示装置給電回路への電力供給が停電などによって意図せず停止したときに、前記複数のバイパスコンデンサの一部の蓄積電荷が回路に流れることにより前記背面発光部が発光する場合がある。前記背面発光部が、前記表示装置給電回路への電力供給が停止した後に発光することは、ユーザーに不安または不信感を生じさせるおそれがある。
【０００７】
本発明の目的は、電力供給が停止した後に表示装置の背面発光部が発光してしまうことを回避できる表示装置給電回路および画像形成装置を提供することにある。
【課題を解決するための手段】
【０００８】

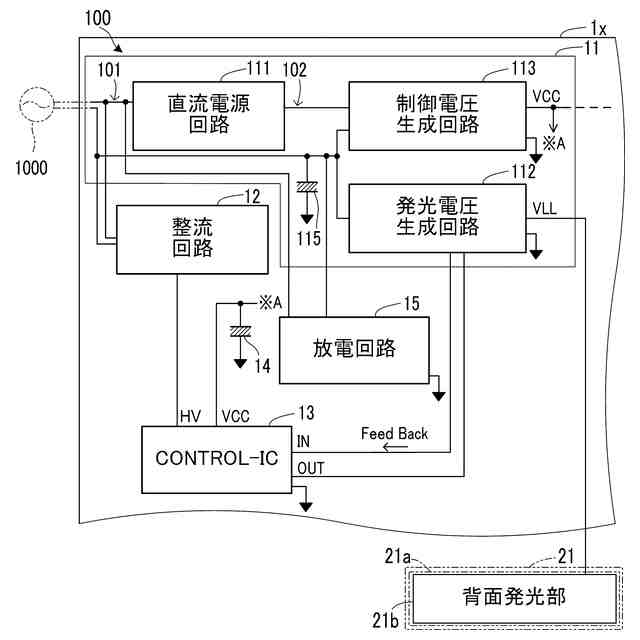

本発明の一の局面に係る表示装置給電回路は、直流電源回路と、整流回路と、第１バイパスコンデンサと、発光電圧生成回路と、制御素子と、第１負荷と、第１スイッチ回路と、を備える。前記直流電源回路は、入力される交流電圧を直流電圧へ変換する。前記整流回路と、前記交流電圧を整流する。前記第１バイパスコンデンサは、前記直流電源回路の電圧出力ラインに接続されている。前記発光電圧生成回路は、前記直流電源回路の出力電圧を表示装置の背面発光部へ供給される直流の発光電圧へ変換する。前記制御素子は、前記整流回路の出力電圧により動作し、前記発光電圧生成回路を制御する。前記第１負荷は、前記第１バイパスコンデンサと電気的に接続されている。前記第１スイッチ回路は、前記第１バイパスコンデンサに電気的に接続され、前記交流電圧が入力されているときに前記第１バイパスコンデンサから前記第１負荷への電流を遮断し、前記交流電圧が入力されていないときに前記第１バイパスコンデンサから前記第１負荷への電流を許容する。
【０００９】

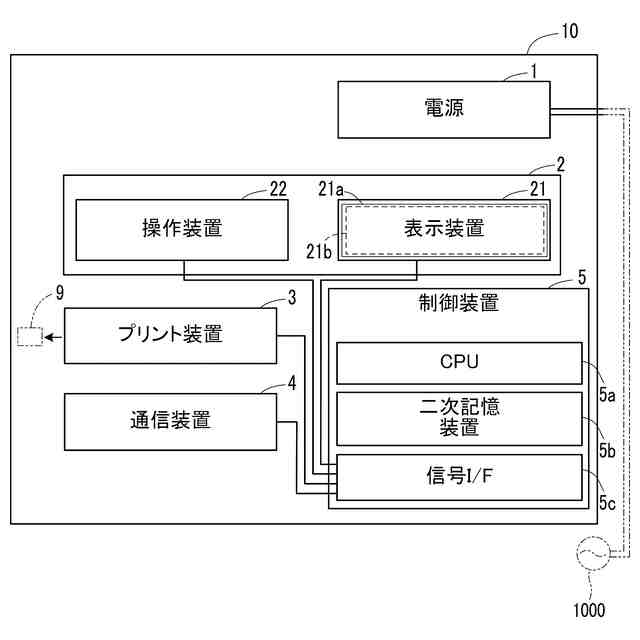

本発明の他の局面に係る画像形成装置は、プリント装置と、表示装置と、前記表示装置給電回路と、を備える。前記プリント装置は、シートに画像を形成する。前記表示装置は、背面発光部を有し、前記プリント装置に関する情報を表示可能である。前記表示装置給電回路は、前記表示装置の前記背面発光部へ発光電圧を出力する。
【発明の効果】
【００１０】
本発明によれば、電力供給が停止した後に表示装置の背面発光部が発光してしまうことを回避できる表示装置給電回路および画像形成装置を提供することが可能になる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
