公開番号2025123372
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2025099443,2024172012
出願日2025-06-13,2020-03-31
発明の名称送電装置、及び送電装置が行う方法
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類H02J 50/60 20160101AFI20250815BHJP(電力の発電,変換,配電)
要約【課題】無線電力伝送を行うにあたって受電装置とは異なる物体の検出に係る複数の検出方法を実行可能な場合において、検出処理を適切に制御する。
【解決手段】無線電力伝送システムは、送電装置から受電装置へ無線により送電を行う。また当該システムは、受電装置とは異なる物体を検出する第1の検出方法による検出処理を定期的に実行する。また当該システムは、送電装置と受電装置の少なくとも何れかの状態に関する所定の条件が満たされたかを判定する。そして当該システムは、所定の条件の判定結果に応じて、第1の検出方法とは異なる第2の検出方法による当該物体の検出処理を実行する。
【選択図】図8
特許請求の範囲【請求項１】
送電装置であって、
受電装置へ無線により送電する送電手段と、
前記受電装置とは異なる物体を前記送電手段による送電に係る電力損失に基づいて検出する第１の検出方法による検出処理を、定期的に実行する第１検出手段と、
前記送電装置と前記受電装置の少なくとも何れかの状態に関する所定の条件が満たされたかを判定する判定手段と、
前記送電手段による送電に係る電圧の減衰状態と電流の減衰状態の少なくとも何れかに基づいて前記物体を検出する第２の検出方法による検出処理を、前記判定手段による判定の結果に応じて実行する第２検出手段と、を有することを特徴とする送電装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、無線電力伝送技術に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
近年、無線電力伝送システムの技術開発が広く行われている。特許文献１には、ＷｉｒｅｌｅｓｓＰｏｗｅｒＣｏｎｓｏｒｔｉｕｍ（ＷＰＣ）規格における、異物検出（ＦｏｒｅｉｇｎＯｂｊｅｃｔＤｅｔｅｃｔｉｏｎ）の方法が開示されている。また、特許文献２には、送電装置が、受電装置に対して異物検出用の信号を送信し、受電装置からのエコー信号を用いて異物の有無を判定する、異物検出方法が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－７００７４号公報
特開２０１５－２７１７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示される異物検出方法（ＰｏｗｅｒＬｏｓｓ法）は、送電装置から受電装置への送電中における、送電装置と受電装置との間に生じる電力損失の測定結果に基づいて、受電装置とは異なる物体である異物の検出を行うものである。一方、特許文献２に開示される異物検出方法は、送電装置が送信する信号の減衰状態の測定結果に基づいて異物の検出を行うものである。このように、無線電力伝送を行うにあたって異物を検出する方法が複数考えられるが、それら複数の検出方法を実行可能な場合に検出処理を適切に制御する方法は確立されていない。
【０００５】
本発明は、上記課題に鑑みてなされたものであり、無線電力伝送を行うにあたって受電装置とは異なる物体の検出に係る複数の検出方法を実行可能な場合において、検出処理を適切に制御することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するための一手段として、本発明の送電装置は以下の構成を有する。すなわち、送電装置は、受電装置へ無線により送電する送電手段と、前記受電装置とは異なる物体を前記送電手段による送電に係る電力損失に基づいて検出する第１の検出方法による検出処理を定期的に実行する第１検出手段と、前記送電装置と前記受電装置の少なくとも何れかの状態に関する所定の条件が満たされたかを判定する判定手段と、前記送電手段による送電に係る電圧の減衰状態と電流の減衰状態の少なくとも何れかに基づいて前記物体を検出する第２の検出方法による検出処理を、前記判定手段による判定の結果に応じて実行する第２検出手段と、を有する。
【発明の効果】
【０００７】
本発明によれば、無線電力伝送を行うにあたって受電装置とは異なる物体の検出に係る複数の検出方法を実行可能な場合において、検出処理を適切に制御することができる。
【図面の簡単な説明】
【０００８】

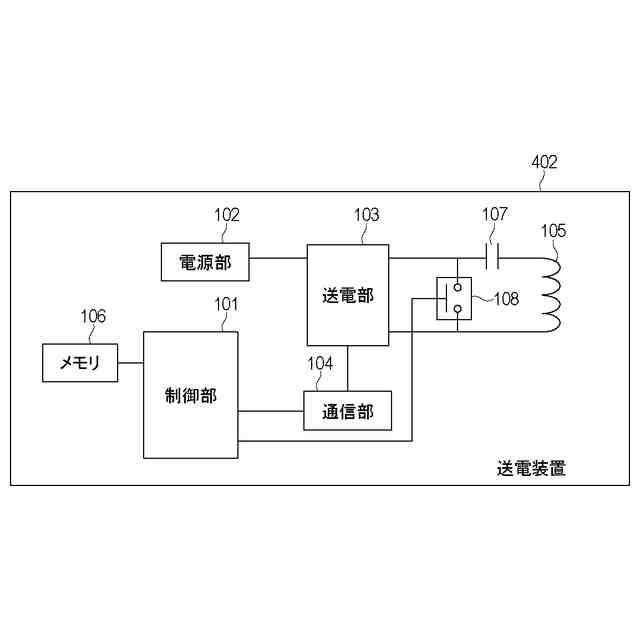

送電装置の構成例を示す図である。

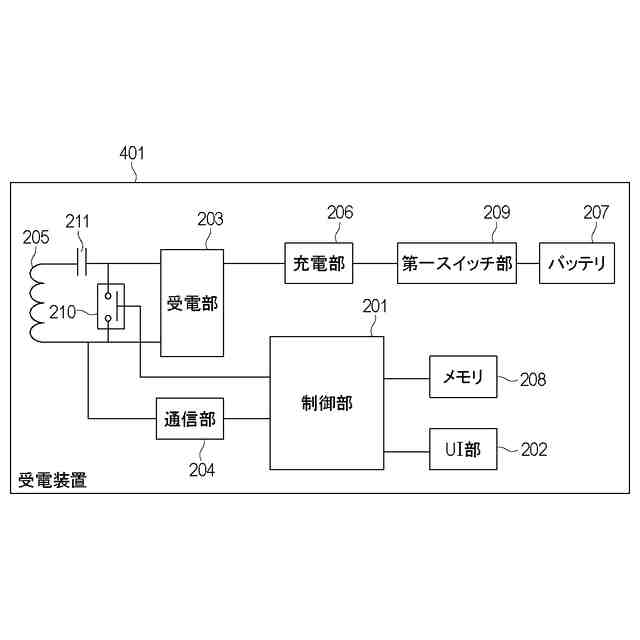

受電装置の構成例を示す図である。

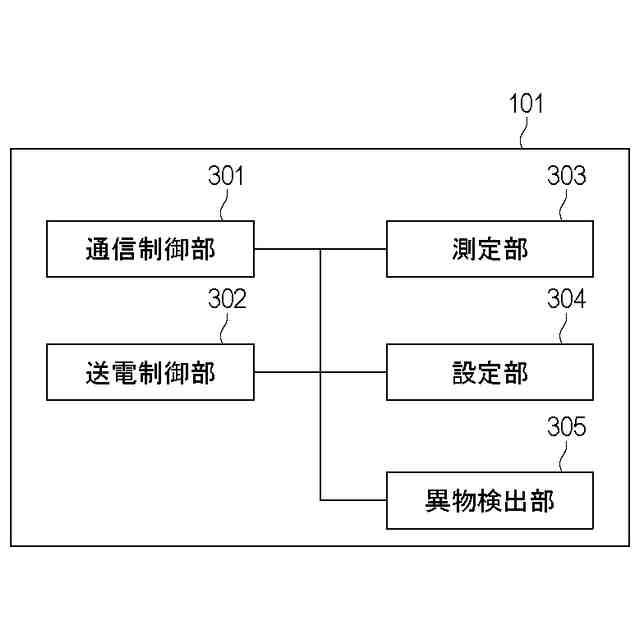

送電装置の制御部の機能構成例を示すブロック図である。
無線電力伝送システムの構成例を示す図である。
無線電力伝送を行うための処理例を示すシーケンス図である。
波形減衰法による異物検出を説明するための図である。
送電中の送電波形に基づいて異物検出を行う方法を説明するための図である。
送電装置のＰｏｗｅｒＴｒａｎｓｆｅｒフェーズにおける処理例を示すフローチャートである。
受電装置のＰｏｗｅｒＴｒａｎｓｆｅｒフェーズにおける処理例を示すフローチャートである。
ＰｏｗｅｒＬｏｓｓ法による異物検出における閾値の設定方法を説明するための図である。
波形減衰法による異物検出における閾値の設定方法を説明するための図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して実施形態を詳しく説明する。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付す。
【００１０】
［無線電力伝送システムの構成］

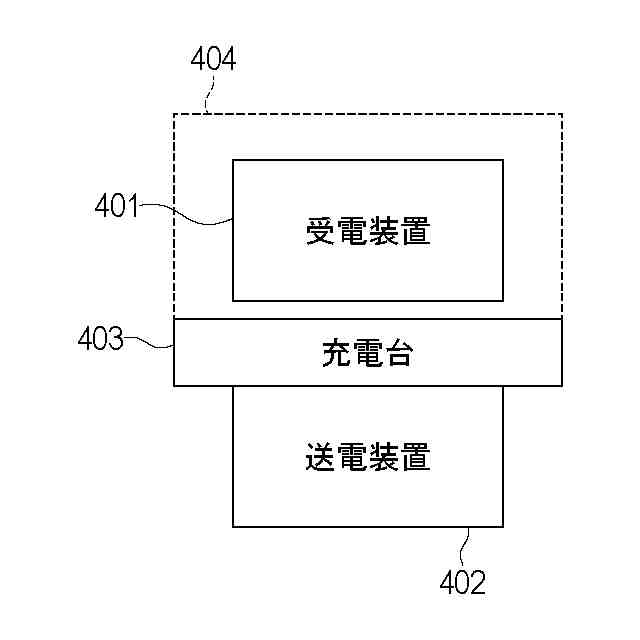

図４に、本実施形態における無線電力伝送システム（無線充電システム）の構成例を示す。本システムは、一例において、受電装置４０１と送電装置４０２を含んで構成される。
受電装置４０１と送電装置４０２の詳細な構成については図２及び図１を用いて後述する。以下では、受電装置４０１をＲＸと呼び、送電装置４０２をＴＸと呼ぶ場合がある。ＲＸは、ＴＸから受電して内蔵バッテリに充電を行う電子機器である。ＴＸは、ＴＸの一部である充電台４０３に載置されたＲＸに対して無線で送電する電子機器である。以下、充電台４０３はＴＸの一部であるため、「充電台４０３に戴置された」ことを「ＴＸ（送電装置４０２）に載置された」という場合がある。点線で囲む範囲４０４は、ＲＸがＴＸから受電が可能な範囲である。なお、ＲＸとＴＸは無線充電以外のアプリケーションを実行する機能を有しうる。ＲＸの一例はスマートフォンであり、ＴＸの一例はそのスマートフォンを充電するためのアクセサリ機器である。ＲＸ及びＴＸは、タブレットや、ハードディスク装置やメモリ装置などの記憶装置であってもよいし、パーソナルコンピュータ（ＰＣ）などの情報処理装置であってもよい。また、ＲＸ及びＴＸは、例えば、撮像装置（カメラやビデオカメラ等）、自動車、ロボット、医療機器、及びプリンター等であってもよい。
（【００１１】以降は省略されています）
