公開番号2025115129
公報種別公開特許公報(A)
公開日2025-08-06
出願番号2024009487
出願日2024-01-25
発明の名称モータおよび圧縮機
出願人株式会社富士通ゼネラル
代理人弁理士法人酒井国際特許事務所
主分類H02K 3/46 20060101AFI20250730BHJP(電力の発電,変換,配電)
要約【課題】インシュレータの軸方向の高さを小さくする。
【解決手段】モータのステータ22は、各相に設けられる4つのスリットからなる複数のスリット48が形成される外周壁部35と、各相に設けられる4つの巻き線からなる複数の巻き線24と、各相に設けられる2つの渡り線からなる複数の渡り線42とを備え、ある相の2つの渡り線のうちの第1渡り線は、その相の4つの巻き線のうちの2つの巻き線を接続し、第1渡り線の一部が外周壁部35の外周側に配置されるように、その相の4つのスリットのうちの2つのスリットを通過し、その相の2つの渡り線のうちの第2渡り線は、その相の4つの巻き線のうちの他の2つの巻き線を接続し、第2渡り線の一部が外周壁部35の外周側に配置されるように、その相の4つのスリットのうちの他の2つのスリットを通過し、各相の4つのスリットのうちの2つのスリットの深さは、所定深さである。
【選択図】図5
特許請求の範囲【請求項１】
ロータと、
回転軸まわりに前記ロータを回転させる磁界を生成するステータと、を備え、
前記ステータは、
前記ロータの外周側を囲む環状のヨーク部と、前記ヨーク部の内周側から前記ロータに向かって突出して周方向に並ぶ複数のティースである第１ティースから第１２ティースと、を有するステータコアと、
前記回転軸に平行である軸方向における前記ステータコアの一端に配置される筒状のインシュレータと、
前記インシュレータを介して前記複数のティースのそれぞれに導線が巻回されて形成された複数の巻き線と、を有し、
前記複数の巻き線は、４つのＵ相巻き線と、４つのＶ相巻き線と、４つのＷ相巻き線と、を有するとともに、前記ステータコアの周方向で隣り合う２つの前記巻き線が互いに異なる相の巻き線となるように配列され、
前記ステータは、３相の各相について、
同相である４つの巻き線のうち２つの巻き線同士を接続する渡り線である第１渡り線と、
同相である前記４つの巻き線のうち他の２つの巻き線同士を接続する渡り線である第２渡り線と、をさらに有し、
前記インシュレータには、前記渡り線に接続された前記巻き線の巻き終わりから引き出される複数の引出側スリットと、前記渡り線に接続された前記巻き線の巻き始めに引き込まれる複数の引込側スリットと、を含む複数のスリットが形成され、
複数の前記渡り線の各々は、前記インシュレータに形成された前記引出側スリットと前記引込側スリットの２つのスリットを通過することで同相の２つの前記巻き線同士を接続しており、
３相の各相において、前記第１渡り線の前記引出側スリットと前記第１渡り線の前記引込側スリットと前記第２渡り線の前記引出側スリットと前記第２渡り線の前記引込側スリットの４つのスリットのうち、少なくとも２つのスリットの深さが同じ深さである、
モータ。
続きを表示（約 1,100 文字）【請求項２】
前記渡り線において前記インシュレータの外周側に配置される部分は、前記スリットの底部により軸方向に位置決めされている、
請求項１に記載のモータ。
【請求項３】
前記ロータは、極数が８極である、
請求項１に記載のモータ。
【請求項４】
３相のうち１つの相の複数の前記巻き線を形成する前記導線は、４つの前記巻き線のうちの２つが直列接続された第１直列接続部と、４つの前記巻き線のうちの他の２つが直列接続された第２直列接続部とを有し、
前記第１直列接続部と前記第２直列接続部が並列接続されている、
請求項３に記載のモータ。
【請求項５】
前記渡り線のそれぞれが接続される２つの巻き線は、前記渡り線に接続されていない側が、電源線または中性線のいずれかに接続されている、
請求項１に記載のモータ。
【請求項６】
３相の各相について、前記４つのスリットの深さの組合せが共通である、
請求項１に記載のモータ。
【請求項７】
Ｕ相、Ｖ相、Ｗ相のうちのいずれか１つの相をＸ相とし、
Ｘ相の４つの前記巻き線を周方向に並ぶ順に第１Ｘ相巻き線、第２Ｘ相巻き線、第３Ｘ相巻き線、第４Ｘ相巻き線としたとき、
Ｘ相の２つの前記渡り線のうちの一方である第１Ｘ相渡り線は、第１Ｘ相巻き線と第２Ｘ相巻き線とを接続し、
Ｘ相の２つの前記渡り線のうちの他方である第２Ｘ相渡り線は、第３Ｘ相巻き線と第４Ｘ相巻き線とを接続している、
請求項１に記載のモータ。
【請求項８】
１つの相の前記４つのスリットを前記回転軸を中心とした周方向に仮想的に所定角度だけ回転させたときに、前記１つの相の前記４つのスリットの形状と、他の相の前記４つのスリットの形状とが一致する、
請求項７に記載のモータ。
【請求項９】
前記１つの相の前記４つのスリットを前記周方向に仮想的に回転させる所定角度は、１２０度と２４０度である、
請求項８に記載のモータ。
【請求項１０】
３相の各相において、前記第１渡り線の引出側スリットと前記第１渡り線の引込側スリットと前記第２渡り線の引出側スリットと前記第２渡り線の引込側スリットの４つのスリットのうち、２つのスリットの深さがいずれも第１の深さであり、残りの２つのスリットの深さがいずれも前記第１の深さよりも浅い第２の深さである、
請求項９に記載のモータ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、モータおよび圧縮機に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
モータと、モータにより生成される回転動力を用いて冷媒を圧縮する圧縮部とが容器の内部に格納される圧縮機が知られている。モータは、ロータの外周側に配置される環状のステータ（ステータコア）を有し、ステータは、ステータコアの環状のヨーク部の内周側からロータに向かって突出する複数のティース部と、複数のティース部のそれぞれに導線が巻回されることで形成された複数の巻き線（コイル）と、ステータコアの軸方向における一端に配置される筒状のインシュレータとを備えている。ステータが１２個のティース部（１２個の巻き線）を備え、ロータが８極である場合において、同相の２つの巻き線同士が、渡り線を介して接続されていることがある。各渡り線は、筒状部に形成される２つのスリットを通り、筒状のインシュレータの外周面側に配置されている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１１９８８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、このようなモータは、回転軸に平行である軸方向に複数の渡り線が並ぶときに、異相の渡り線が互いに電気的に接触しないように、筒状のインシュレータの軸方向での高さを高くする必要があり、その結果モータが軸方向に大型化することがある。
【０００５】
開示の技術は、かかる点に鑑みてなされたものであって、筒状のインシュレータの軸方向の高さを小さくできるモータおよび圧縮機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様によるモータは、ロータと、回転軸まわりに前記ロータを回転させる磁界を生成するステータと、を備え、前記ステータは、前記ロータの外周側を囲む環状のヨーク部と、前記ヨーク部の内周側から前記ロータに向かって突出して周方向に並ぶ複数のティースである第１ティースから第１２ティースと、を有するステータコアと、前記回転軸に平行である軸方向における前記ステータコアの一端に配置される筒状のインシュレータと、前記インシュレータを介して前記複数のティースのそれぞれに導線が巻回されて形成された複数の巻き線と、を有し、前記複数の巻き線は、４つのＵ相巻き線と、４つのＶ相巻き線と、４つのＷ相巻き線と、を有するとともに、前記ステータコアの周方向で隣り合う２つの前記巻き線が互いに異なる相の巻き線となるように配列され、前記ステータは、３相の各相について、同相である４つの巻き線のうち２つの巻き線同士を接続する渡り線である第１渡り線と、同相である前記４つの巻き線のうち他の２つの巻き線同士を接続する渡り線である第２渡り線と、をさらに有し、前記インシュレータには、前記渡り線に接続された前記巻き線の巻き終わりから引き出される複数の引出側スリットと、前記渡り線に接続された前記巻き線の巻き始めに引き込まれる複数の引込側スリットと、を含む複数のスリットが形成され、複数の前記渡り線の各々は、前記インシュレータに形成された前記引出側スリットと前記引込側スリットの２つのスリットを通過することで同相の２つの前記巻き線同士を接続しており、３相の各相において、前記第１渡り線の前記引出側スリットと前記第１渡り線の前記引込側スリットと前記第２渡り線の前記引出側スリットと前記第２渡り線の前記引込側スリットの４つのスリットのうち、少なくとも２つのスリットの深さが同じ深さである。
【発明の効果】
【０００７】
開示のモータおよび圧縮機は、筒状のインシュレータの軸方向の高さを小さくすることができる。
【図面の簡単な説明】
【０００８】
図１は、実施例１のモータが設けられる圧縮機を示す縦断面図である。

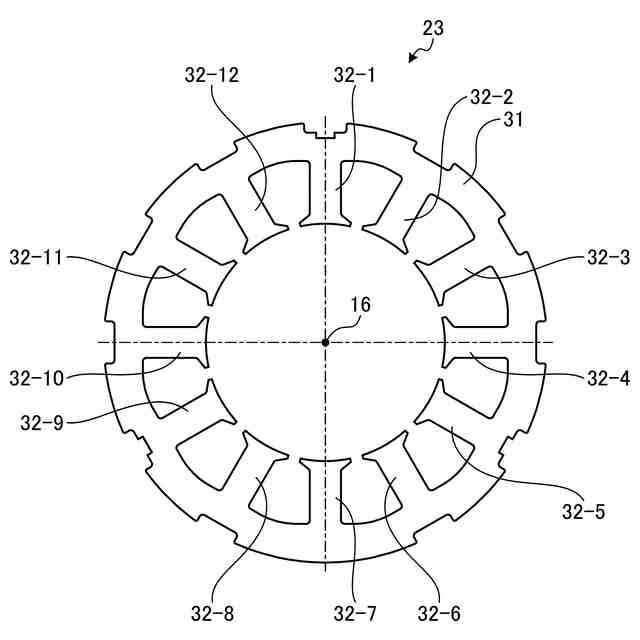

図２は、ステータコアを示す平面図である。
図３は、モータを示す平面図である。

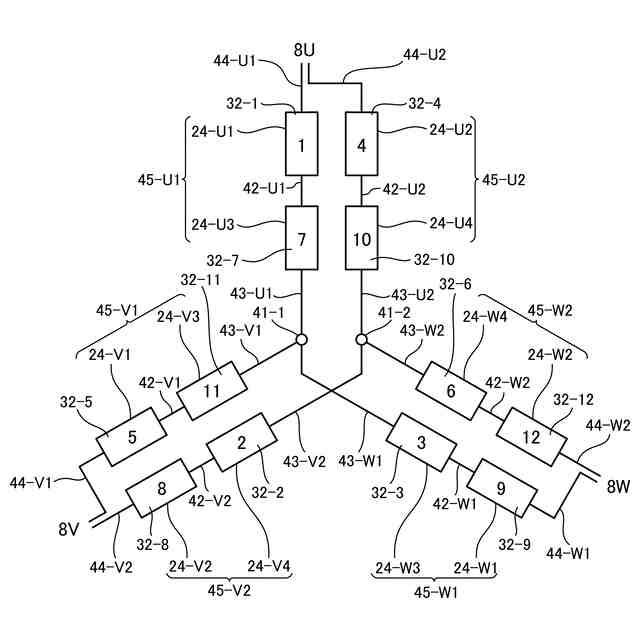

図４は、複数の巻き線の結線状態を示す結線図である。

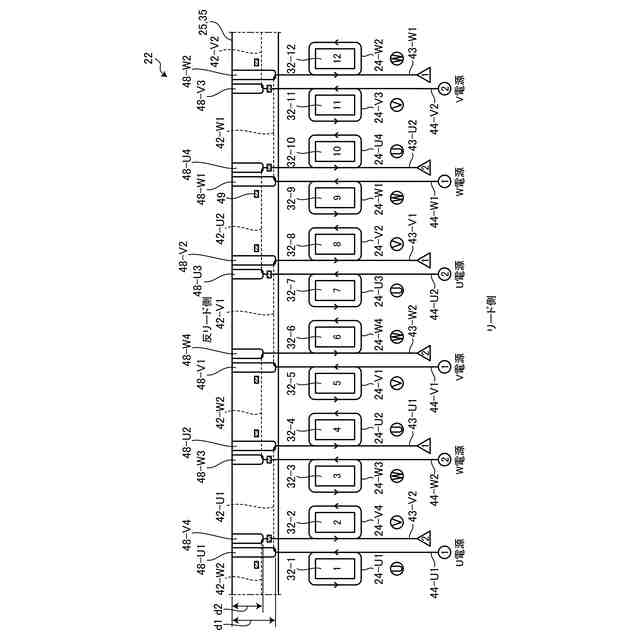

図５は、ステータを示す展開図である。

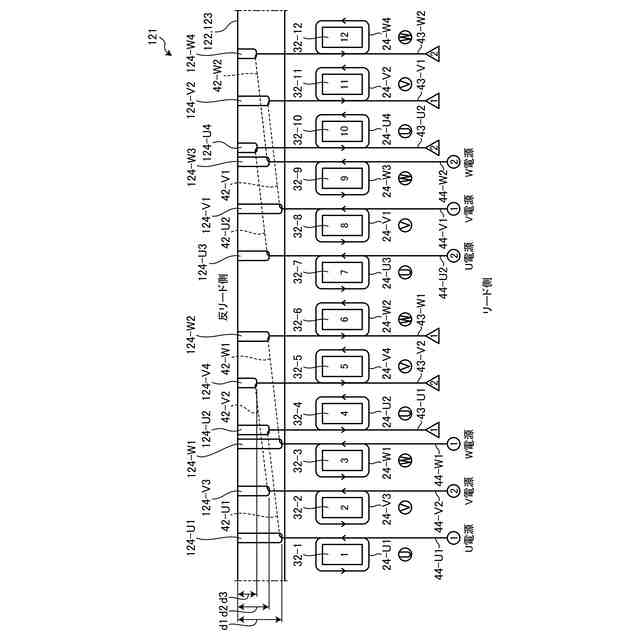

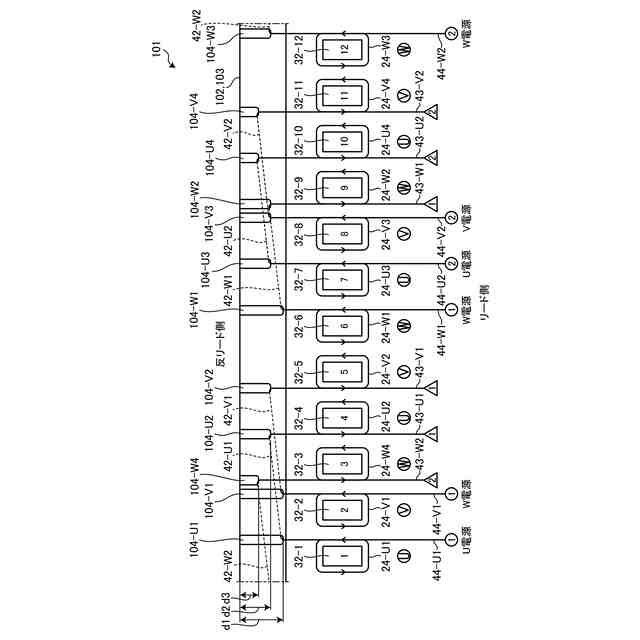

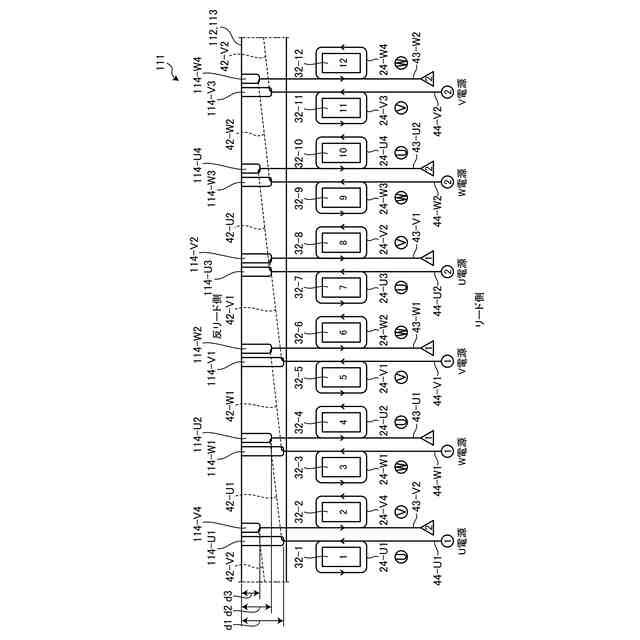

図６は、比較例１のモータのステータを示す展開図である。
図７は、比較例２のモータのステータを示す展開図である。
図８は、比較例３のモータのステータを示す展開図である。
図９は、実施例２のモータの複数の巻き線の結線状態を示す結線図である。
図１０は、実施例２のモータのステータを示す展開図である。
図１１は、実施例３のモータの複数の巻き線の結線状態を示す結線図である。
図１２は、実施例３のモータのステータを示す展開図である。
図１３は、実施例４のモータの複数の巻き線の結線状態を示す結線図である。
図１４は、実施例４のモータのステータを示す展開図である。
【発明を実施するための形態】
【０００９】
以下に、本願が開示する実施形態にかかるモータおよび圧縮機について、図面を参照して説明する。なお、以下の記載により本開示の技術が限定されるものではない。また、以下の記載においては、同一の構成要素に同一の符号を付与し、重複する説明を省略する。
【実施例】
【００１０】
実施例１のモータ５は、図１に示されているように、圧縮機１に設けられている。図１は、実施例１のモータ５が設けられる圧縮機１を示す縦断面図である。圧縮機１は、筐体２とシャフト３とモータ５と圧縮部６とを備えている。筐体２の内部には、筐体２の外部から仕切られた内部空間７が形成されている。内部空間７は、概ね円柱状に形成されている。筐体２は、水平である設置面に縦置きされたときに、内部空間７が形成する円柱の中心軸が鉛直方向に平行になるように、形成されている。
（【００１１】以降は省略されています）
