公開番号2025104268
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2024204403
出願日2024-11-25
発明の名称積層型電子部品
出願人サムソンエレクトロ-メカニックスカンパニーリミテッド.
代理人弁理士法人RYUKA国際特許事務所
主分類H01G 4/30 20060101AFI20250702BHJP(基本的電気素子)
要約【課題】割れが発生してもショート不良を防止することができ、静電容量などの電気的特性に優れた積層型電子部品を提供する。
【解決手段】本発明の一実施形態は、誘電体層及び誘電体層を挟んで第1方向に交互に配置される第1及び第2内部電極を含む本体、第1内部電極と連結され、第3面に配置されて、第1面及び第2面の一部上に延びる第1外部電極及び第2内部電極と連結され、第4面に配置されて、第1面及び第2面の一部上に延びる第2外部電極を含み、本体は、第1内部電極が隣接する第2内部電極と誘電体層を挟んで第1方向に重なる重なり領域を含み、重なり領域の第1方向の中央部は、重なり領域の第1方向の両端部よりも第2方向における長さが長く、本体には第1及び第2外部電極のうち少なくとも1つの先端側で本体の内部に延びた割れが存在し、割れは重なり領域と離隔した積層電子部品を提供する。

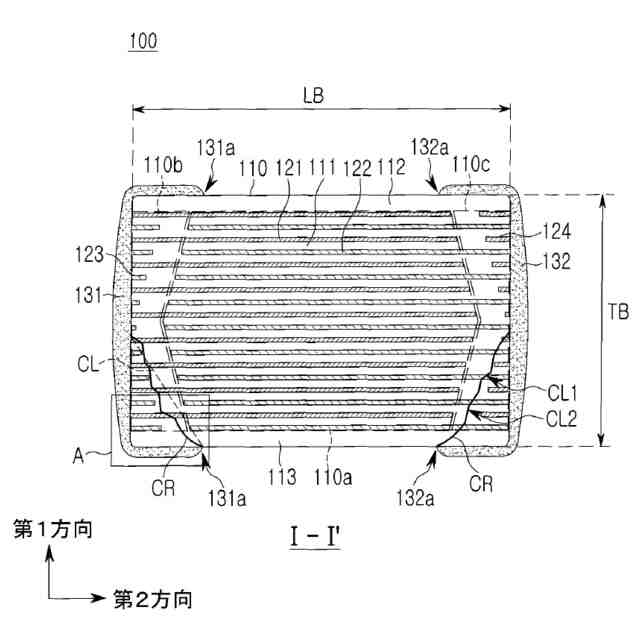

【選択図】図2
特許請求の範囲【請求項１】

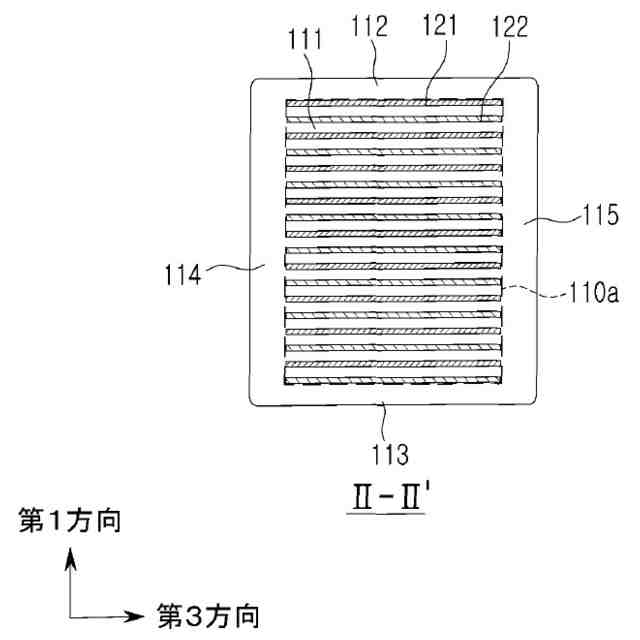

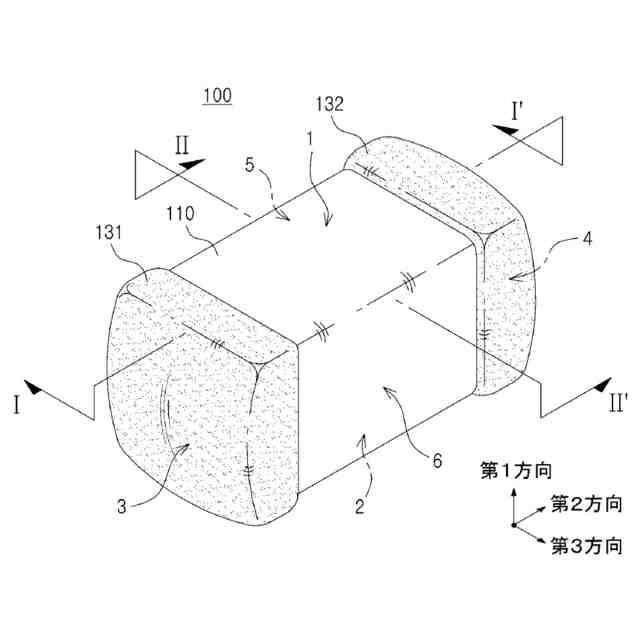

第１方向に互いに向かい合う第１面及び第２面、前記第１面及び第２面と連結され、第２方向に互いに向かい合う第３面及び第４面、前記第１面から第４面と連結され、第３方向に互いに向かい合う第５面及び第６面を含み、誘電体層及び前記誘電体層を挟んで前記第１方向に交互に配置される第１及び第２内部電極を含む本体と、
前記第１内部電極と連結され、前記第３面に配置されて前記第１面及び第２面の一部上に延びる第１外部電極と、
前記第２内部電極と連結され、前記第４面に配置されて前記第１面及び第２面の一部上に延びる第２外部電極と、を含み、
前記本体は、前記第１内部電極が隣接する第２内部電極と前記誘電体層を挟んで前記第１方向に重なるように重なる領域を含み、
前記重なり領域の第１方向の中央部は、前記重なり領域の第１方向の両端部より前記第２方向における長さが長く、
前記本体には、前記第１及び第２外部電極のうち少なくとも一つの先端側から前記本体の内部に延びた割れが存在し、前記割れは前記重なり領域と離隔した、積層型電子部品。
続きを表示（約 1,100 文字）【請求項２】
前記本体は、前記重なり領域と第３面との間に配置され、前記第２内部電極が配置されない第１マージン領域、及び前記重なり領域と第４面との間に配置され、前記第１内部電極が配置されない第２マージン領域を含み、
前記割れは、前記第１外部電極の先端側から前記第１マージン領域を介して前記第３面側に延びるか、または前記第２外部電極の先端側で前記第２マージン領域を介して前記第４面側に延びる、請求項１に記載の積層型電子部品。
【請求項３】
前記本体の第１方向及び第２方向の断面において、
前記第３面と前記第１方向の最外側に配置された第２内部電極との間の第２方向への距離をＬＭ、前記第３面と前記第１外部電極の先端との間の第２方向への距離をＬＥとするとき、ＬＥ＞ＬＭを満たす、請求項１に記載の積層型電子部品。
【請求項４】
前記第１面及び第２面のうち、前記第１外部電極の先端側に割れが存在する割れ面と前記第１方向の最外側に配置された第２内部電極との間の第１方向への距離をＴＭ、前記割れの一端及び他端を結ぶ直線と前記割れ面が成す角度をθとするとき、ＬＭ＞ＬＥ－ＴＭ×ｔａｎ（９０°－θ）を満たす、請求項３に記載の積層型電子部品。
【請求項５】
前記θは６０°以上７０°以下である、請求項４に記載の積層型電子部品。
【請求項６】
前記本体の第１方向における厚さをＴＢとするとき、前記ＴＢに対するＴＭの割合（ＴＭ／ＴＢ）は０．０５以上０．３以下である、請求項４に記載の積層型電子部品。
【請求項７】
前記割れのうち、前記誘電体層を貫通する区間の少なくとも一部の前記第２方向に対する傾きは、前記割れのうち、前記第１または第２内部電極を貫通する区間の前記第２方向に対する傾きよりも急である、請求項２に記載の積層型電子部品。
【請求項８】

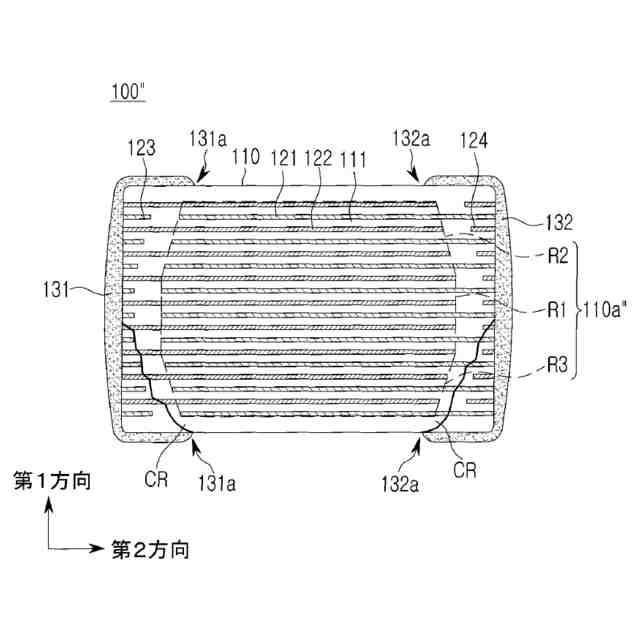

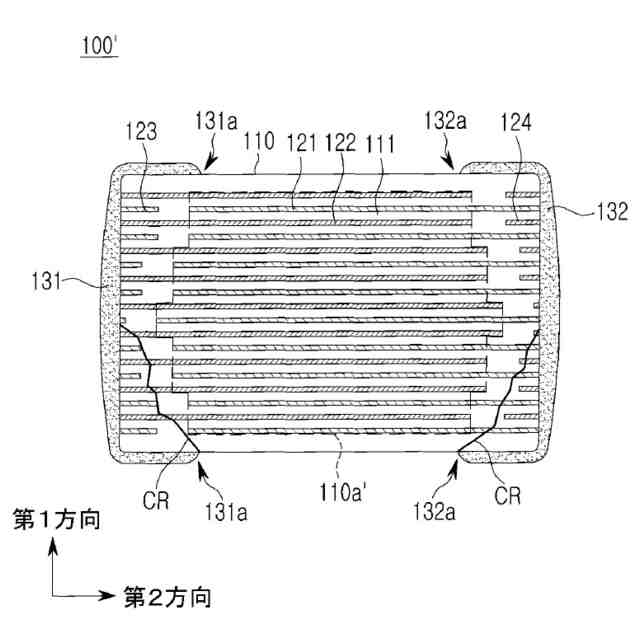

前記本体は、前記第２内部電極と前記第２方向に離隔して配置され、前記第１外部電極と連結される第１ダミー電極、及び前記第１内部電極と前記第２方向に離隔して配置され、前記第２外部電極と連結される第２ダミー電極をさらに含む、請求項１に記載の積層型電子部品。
【請求項９】
前記重なり領域の第１方向の中央部で測定した前記第１ダミー電極の第２方向における長さは、前記重なり領域の第１方向の両端部で測定した前記第１ダミー電極の第２方向における長さよりも短い、請求項８に記載の積層型電子部品。
【請求項１０】
前記重なり領域の第２方向における長さは、前記重なり領域の第１方向の中央部において前記重なり領域の第１方向の両端部に向かうほど徐々に減少する、請求項１に記載の積層型電子部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、積層型電子部品に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
積層型電子部品の一つである積層セラミックキャパシタ（ＭＬＣＣ：Ｍｕｌｔｉ－ＬａｙｅｒｅｄＣｅｒａｍｉｃＣａｐａｃｉｔｏｒ）は、液晶表示装置（ＬＣＤ：ＬｉｑｕｉｄＣｒｙｓｔａｌＤｉｓｐｌａｙ）及びプラズマ表示装置パネル（ＰＤＰ：ＰｌａｓｍａＤｉｓｐｌａｙＰａｎｅｌ）などの映像機器、コンピュータ、スマートフォン及び携帯電話などの様々な電子製品のプリント回路基板に装着されて電気を充電または放電させる役割を果たすチップ形態のコンデンサである。このようなＭＬＣＣは、小型でありながら高容量が保障され、実装が容易であるという利点により、様々な電子装置の部品として用いられることができる。
【０００３】
最近、ＭＬＣＣは従来のスマートフォン、ノートパソコンなどのＩＴ機器だけでなく、電気自動車や自律走行などの電装及び産業化製品にも用いられ、高圧用高信頼性ＭＬＣＣに対する需要が増加している傾向にある。そして、ＭＬＣＣの信頼性を確保するためには、ＭＬＣＣの曲げ強度を改善する必要がある。
【０００４】
ＭＬＣＣは主に本体と本体上に配置された外部電極から構成されている。ＭＬＣＣに曲げ応力が作用すると、当該応力は外部電極の先端側に集中する傾向にあり、これにより外部電極の先端側から本体の内部に向かって割れが発生することがある。
【０００５】
このような割れが互いに異なる極性の内部電極が交互に配置される本体の重なり領域に伝播すると、ＭＬＣＣのショートが発生する可能性がある。上記問題点を解決するために、内部電極の積層数を減少させたり、重なり領域のサイズを減少させる方案を考慮することができるが、内部電極の積層数や重なり領域のサイズを減少させると、ＭＬＣＣの容量及びＤＣ－ｂｉａｓ特性などが低下する可能性がある。
【０００６】
したがって、割れが本体の重なり領域に伝播して、ＭＬＣＣのショートが発生することを防止しながらも、容量及びＤＣ－ｂｉａｓなどの電気的特性に優れたＭＬＣＣに関する研究が必要な実情である。
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明の様々な目的の一つは、割れが発生してもショート不良を防止することができる積層型電子部品を提供することである。
【０００８】
本発明の様々な目的の一つは、静電容量などの電気的特性に優れた積層型電子部品を提供することである。
【０００９】
但し、本発明の目的は、上述した内容に限定されず、本発明の具体的な実施形態を説明する過程でより容易に理解することができる。
【課題を解決するための手段】
【００１０】
本発明の一実施形態は、第１方向に互いに向かい合う第１面及び第２面、上記第１面及び第２面と連結され、第２方向に互いに向かい合う第３面及び第４面、上記第１面から第４面と連結され、第３方向に互いに向かい合う第５面及び第６面を含み、誘電体層及び上記誘電体層を挟んで上記第１方向に交互に配置される第１及び第２内部電極を含む本体、上記第１内部電極と連結され、上記第３面に配置されて、上記第１面及び第２面の一部上に延びる第１外部電極及び上記第２内部電極と連結され、上記第４面に配置されて、上記第１面及び第２面の一部上に延びる第２外部電極を含み、上記本体は、上記第１内部電極が隣接する第２内部電極と上記誘電体層を挟んで上記第１方向に重なる重なり領域を含み、上記重なり領域の第１方向の中央部は、上記重なり領域の第１方向の両端部よりも上記第２方向における長さが長く、上記本体には上記第１及び第２外部電極のうち少なくとも１つの先端側で上記本体の内部に延びる割れが存在し、上記割れは上記重なり領域と離隔した積層型電子部品を提供する。
【発明の効果】
（【００１１】以降は省略されています）
