公開番号2025101627
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023218599
出願日2023-12-25
発明の名称フィルムコンデンサ
出願人株式会社指月電機製作所
代理人個人,個人
主分類H01G 4/32 20060101AFI20250630BHJP(基本的電気素子)
要約【課題】エッジ後退と残渣の発生を抑制することができるマスキングオイルを用いたフィルムコンデンサを提供する。

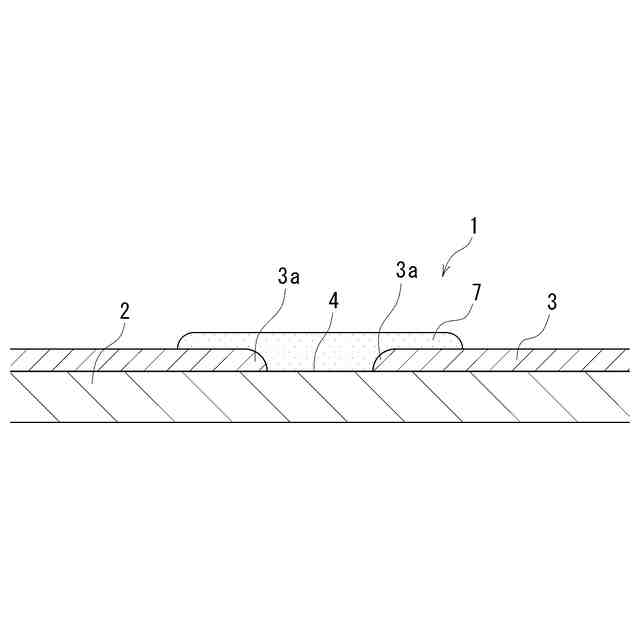

【解決手段】オイルマスク工法によって金属蒸着部3と非蒸着部4とからなるパターンが形成された金属化フィルム1を用いたフィルムコンデンサであって、マスキングオイル7が、25℃における動粘度が10mm2/s以下、50%蒸発温度が200℃以上且つ400℃以下のシリコーンオイルであり、金属蒸着部3の縁端部3aがマスキングオイルでコーティングされている。
【選択図】図2


特許請求の範囲【請求項1】
オイルマスク工法によって金属蒸着部と非蒸着部とからなるパターンが形成された金属化フィルムを用いたフィルムコンデンサであって、
マスキングオイルが、25℃における動粘度が10mm

/s以下、50%蒸発温度が200℃以上且つ400℃以下のシリコーンオイルであり、
金属蒸着部の縁端部が、マスキングオイルでコーティングされている、フィルムコンデンサ。
続きを表示(約 59 文字)【請求項2】
シリコーンオイルが、ジメチルシリコーンオイルである、請求項1記載のフィルムコンデンサ。

発明の詳細な説明【技術分野】
【0001】
この発明は、オイルマスク工法によって金属蒸着部と非蒸着部とからなるパターンが形成された金属化フィルムを用いたフィルムコンデンサに関する。
続きを表示(約 1,100 文字)【背景技術】
【0002】
金属蒸着部と非蒸着部とからなるパターンを備えた金属化フィルムを製造するにあたっては、誘電体フィルムの表面のうち、非蒸着部となる部分を予めマスキングしておき、その後、金属を蒸着させることで、誘電体フィルムの表面に所望のパターンを形成している。
【0003】
マスキングの方法としては、オイルをマスキング材として使用するオイルマスク工法が挙げられる。マスキングオイルが付着している部分には金属が蒸着しないため、マスキングオイルの塗布(付着)形状に応じたパターンが誘電体フィルムの表面に形成されることになる。
【0004】
マスキングオイルとしては、例えば特許文献1、2に示すように、フッ素オイル(パーフルオロポリエーテル)やシリコーンオイル等の絶縁オイルが用いられることがある。
【先行技術文献】
【特許文献】
【0005】
特公平03-059981号公報
特開2023-084502号公報
【発明の概要】
【発明が解決しようとする課題】
【0006】
ところで、金属蒸着部の縁端部(エッジ)は電界が集中するため、部分放電が発生し易い。部分放電が発生すると蒸着金属が酸化し、エッジが消滅、後退する。その結果、静電容量が減少し、コンデンサの信頼性が低下する。
【0007】
このエッジの後退(エロージョン)は、エッジがマスキングオイルによってコーティングされていれば抑制されるが、フッ素オイルは動粘度が高いために濡れ広がり難く、金属蒸着後にオイルが濡れ広がることによってエッジがコーティングされるといった現象が生じ難い。
【0008】
従来のシリコーンオイルはフッ素オイルに比べて動粘度は低いものの、それでも濡れ広がり性は十分ではなく、エッジが部分的にコーティングされる等、ばらつきが生じる。
【0009】
本発明は、マスキングオイルとして好適なシリコーンオイルを用いたフィルムコンデンサの提供を目的とする。
【課題を解決するための手段】
【0010】

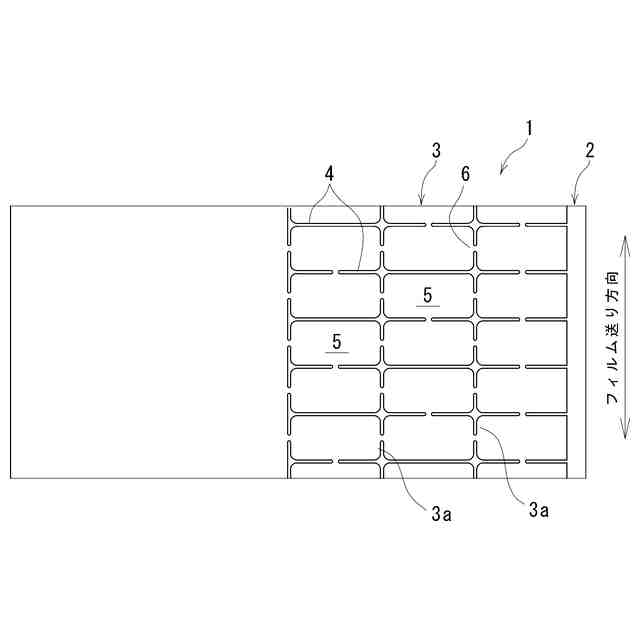

本発明のフィルムコンデンサは、オイルマスク工法によって金属蒸着部3と非蒸着部4とからなるパターンが形成された金属化フィルム1を用いたフィルムコンデンサであって、マスキングオイル7が、25℃における動粘度が10mm

/s以下、50%蒸発温度が200℃以上且つ400℃以下のシリコーンオイルであり、金属蒸着部3の縁端部3aが、マスキングオイルでコーティングされていることを特徴としている。
(【0011】以降は省略されています)
