公開番号2025101169
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023217813
出願日2023-12-25
発明の名称テスター及びテスターを収納するケース体
出願人中国電力株式会社
代理人個人
主分類G01R 1/04 20060101AFI20250630BHJP(測定;試験)
要約【課題】テスターを収納するケース体の向きが変わっても、表示部を見やすくできるテスター及びこれを収納するケース体を提供する。

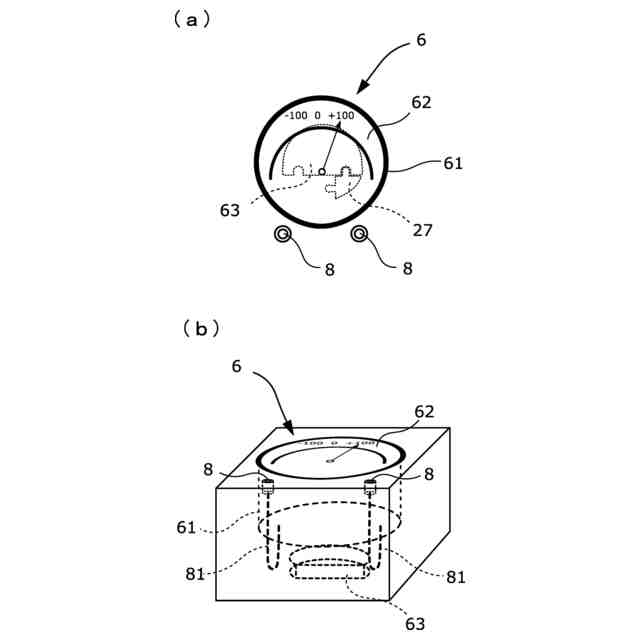

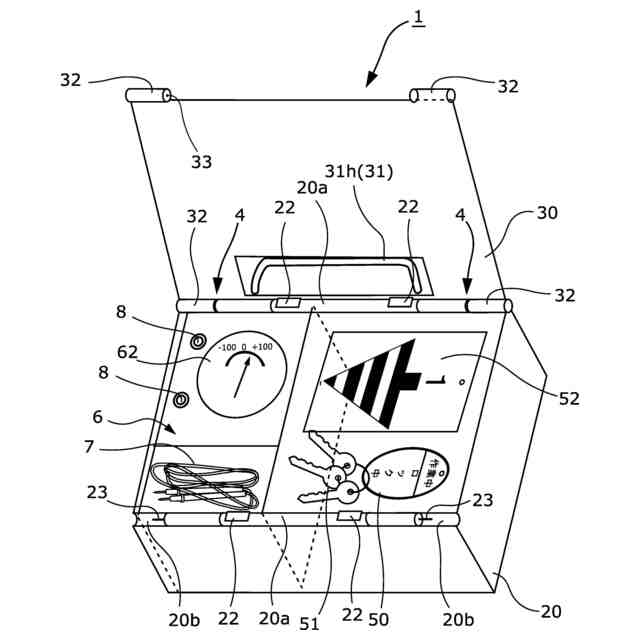

【解決手段】テスター本体61と測定値を表示する表示部62とテスター本体61を収納するケース体1とを備え、テスター本体61及び表示部62は前記ケース体1に対して回動機構25を介して回動自在に支持されており、ケース体1の向きが好ましくないときに、表示部62をケース体1に対して回動させて向きを変更できるようにした、ことを特徴とする。テスター。

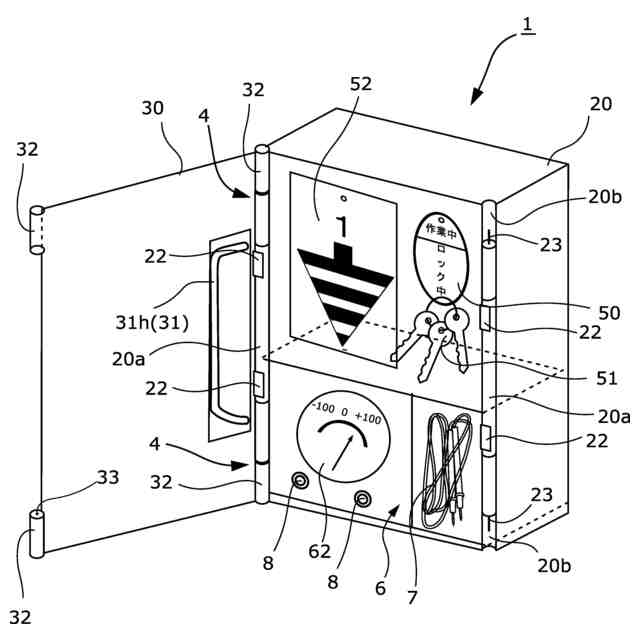

【選択図】図1
特許請求の範囲【請求項１】

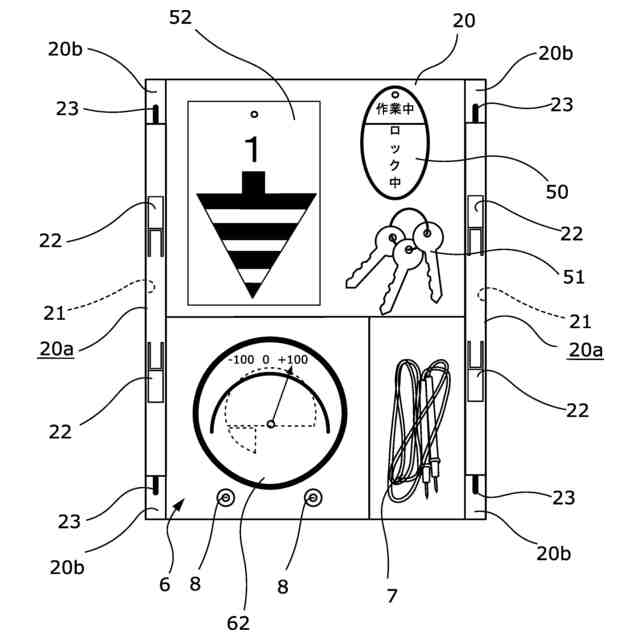

テスター本体と測定値を表示する表示部とテスター本体を収納するケース体とを備え、
テスター本体及び表示部は前記ケース体に対して回動機構を介して回動自在に支持されており、

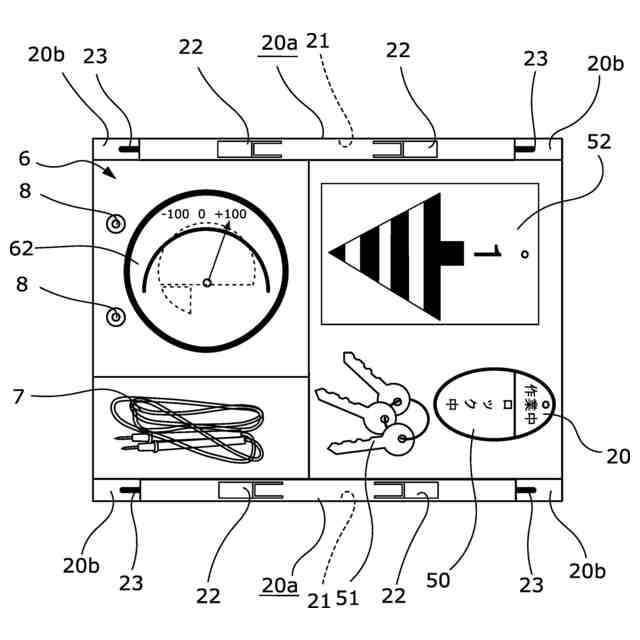

ケース体の向きが好ましくないときに、表示部をケース体に対して回動させて向きを変更できる、
ことを特徴とする。
続きを表示（約 400 文字）【請求項２】
前記テスター本体に、これと一体的に回動する回動抑止体を設け、前記ケース体に、前記回動抑止体の回動軌跡上の位置にストッパ凸部を設け、テスターの回動角が９０度になるように抑制され、かつ、前記回動抑止体とストッパ凸部が当接したときに当接状態が維持できるように係合部を設けた、
ことを特徴とする請求項１に記載のテスター。
【請求項３】
テスター本体及びその表示部を収納する収納するケース体であって、
一方の面が開口されたケース本体と、前記開口部を覆う蓋体とを有し、

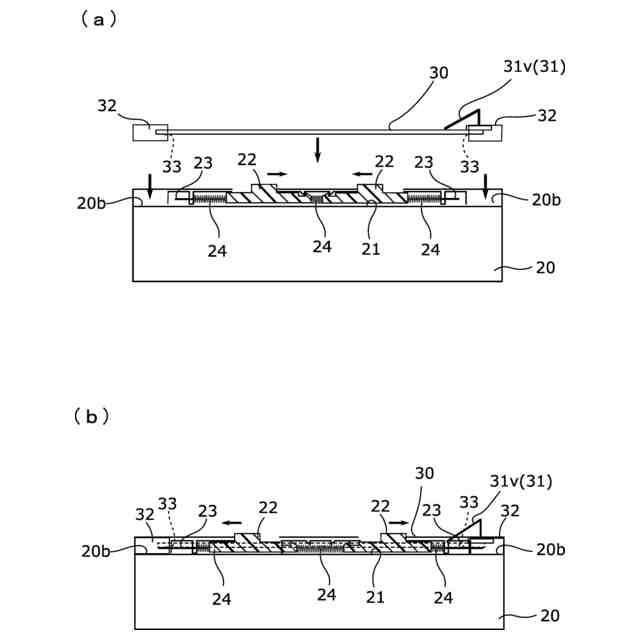

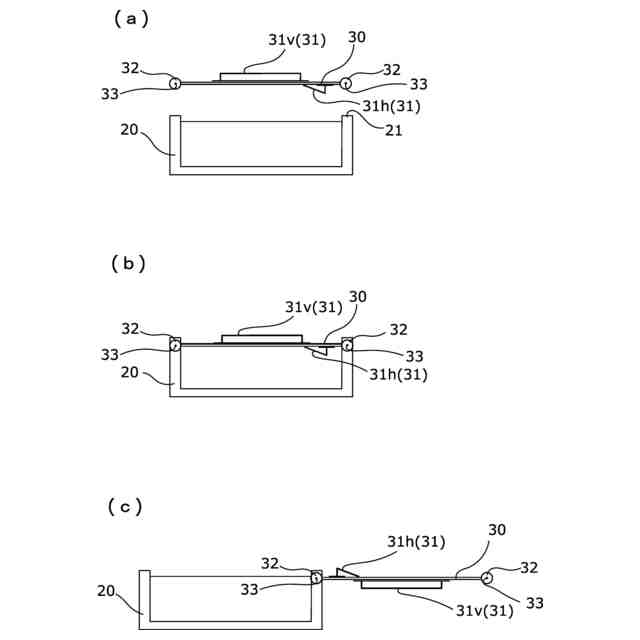

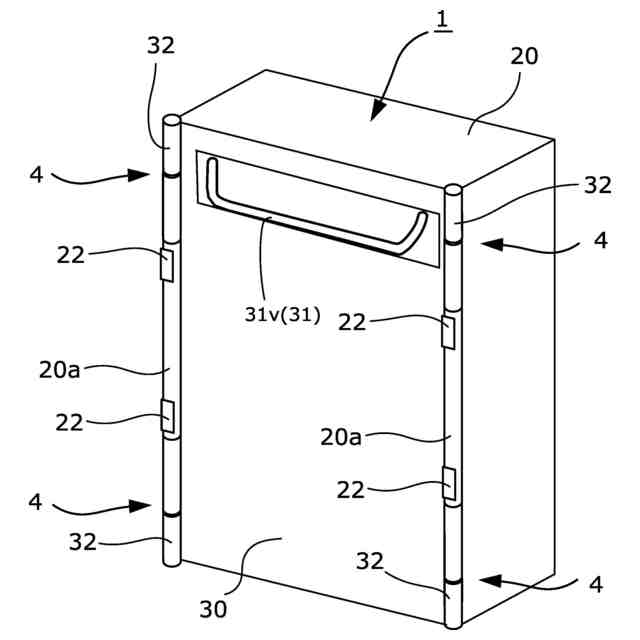

前記蓋体は前記ケース本体に対して取外し可能なヒンジを介して取付けられているとともに、

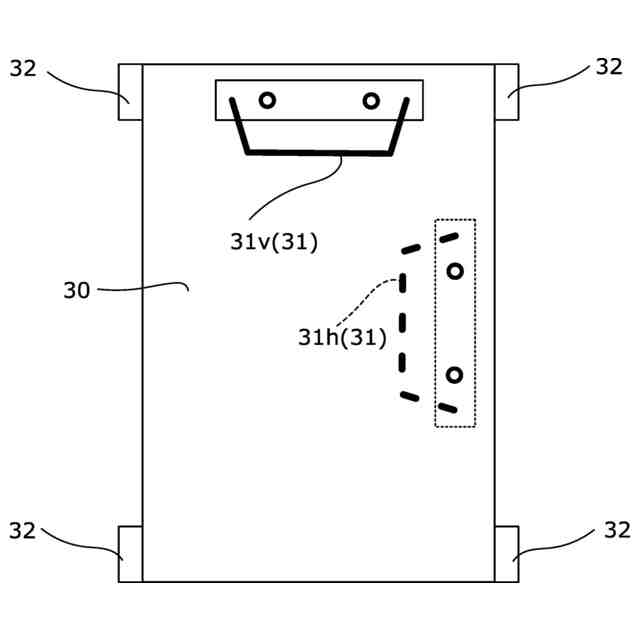

前記蓋体の両面に、一方の面においては長手方向の側縁に、他方の面においては短手方向の側縁に、それぞれ用紙を挟むクリップを設けた、
ことを特徴とするテスターを収納するケース体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、機器全体の向きを変えたときでもテスターの表示部の向きを見やすい向きに変更できるテスター及びテスターを収納するケース体に関する。
続きを表示（約 930 文字）【背景技術】
【０００２】
変電設備の点検などの際には、各種計測器、テスター、配電盤等の開閉キーや目印用の各種札などを現場に持って行く必要があり、ツールボックスやケース体などが用いられる。一般的に、テスターなどをケース体に収納する場合、機器の破損を防止するため固定した状態で収納する。
【０００３】
また、点検作業の持参物としては、点検内容など必要事項を記録用紙に記載するためのバインダー（紙ばさみ）も必要である。
【０００４】
そして、ケース体の開閉蓋に用紙を挟むためのクリップが設けられていれば、バインダーとしての機能を果たし、持参物の点数を削減でき、便利である。
【０００５】
ところで、記録用紙には縦向きの場合と横向きの場合とがあり、そのため、縦用と横用のバインダーを用意する必要がある。
【０００６】
ケース体にクリップを設けた場合、記録用紙に縦向きと横向きとがあるため、その都度、ケース体の向きも縦向きや横向きに変える必要がある。
【０００７】
テスターは、一般的には特許文献１に記載のように、箱状の本体に電圧表示部を備え、その中の指針が目盛の範囲内で回動するものである。
【先行技術文献】
【特許文献】
【０００８】
特開２００７－１４７４２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
ところで、特許文献１に記載のテスターにあっては、箱状の本体に固定された状態で指針（表示部）が設けられているため、上述のようなケース体に収納した状態で、ケース体の向きを変えたとき、表示部の向きも変わってしまい、表示部が見にくくなってしまうという問題がある。
【００１０】
そこでこの発明は、ケース体を縦向き、横向きに変えた場合でも、テスターの表示部（指針部）を簡単に９０度回動可能として、表示部の視認性を高めることができるテスター及びテスターを収納するケース体を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
