公開番号2025099762
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216677
出願日2023-12-22
発明の名称電極の製造方法及び電極の製造装置
出願人APB株式会社
代理人SSIP弁理士法人
主分類H01M 4/139 20100101AFI20250626BHJP(基本的電気素子)
要約【課題】粉状の活物質から活物質層を製造する過程で活物質が散らばらないようにすることができる電極の製造方法及び電極の製造装置を提供する。
【解決手段】活物質層を備える電極の製造方法において、活物質層は、活物質層を構成する活物質と電解液との混合物である粘土状の長尺体を供給するステップと、長尺体を帯状体になるように圧延するステップと、長尺体が送り出される方向に予め決められた長さの活物質層を帯状体から切断するステップとにより製造される。
【選択図】図2
特許請求の範囲【請求項１】
活物質層を備える電極の製造方法であって、
前記活物質層は、
前記活物質層を構成する活物質と電解液との混合物である粘土状の長尺体を供給するステップと、
前記長尺体を帯状体になるように圧延するステップと、
前記長尺体が送り出される方向に予め決められた長さの前記活物質層を前記帯状体から切断するステップと
により製造される電極の製造方法。
続きを表示（約 1,500 文字）【請求項２】
前記長尺体は、１枚のカバーフィルム上に載置された状態で圧延される、請求項１に記載の電極の製造方法。
【請求項３】
前記長尺体は、２枚のカバーフィルムに挟まれた状態で圧延される、請求項１に記載の電極の製造方法。
【請求項４】
前記活物質層は、前記２枚のカバーフィルムに挟まれた状態で前記帯状体から切断される、請求項３に記載の電極の製造方法。
【請求項５】
前記２枚のカバーフィルムに挟まれた状態で前記長尺体が圧延された後に、前記帯状体から前記２枚のカバーフィルムを剥がすステップを含み、
前記帯状体から前記２枚のカバーフィルムを剥がすステップの後に、前記活物質層を前記帯状体から切断するステップが行われ、前記活物質層を前記帯状体から切断するステップは打ち抜き加工により行われる、請求項３に記載の電極の製造方法。
【請求項６】
前記長尺体は、前記２枚のカバーフィルムの一方と前記長尺体との間に導電性のメッシュ状薄膜体を介在させた状態で圧延され、
前記メッシュ状薄膜体で裏打ちされた前記活物質層が打ち抜き加工により前記帯状体から切断される、請求項５に記載の電極の製造方法。
【請求項７】
前記２枚のカバーフィルムに挟まれた状態で前記長尺体が圧延された後に、前記帯状体から前記２枚のカバーフィルムを剥がすステップを含み、
前記長尺体を圧延するステップにおいて、前記長尺体が送り出される方向に一定間隔ごとに、前記長尺体が送り出される方向に対して垂直な溝を前記帯状体に形成し、
前記帯状体から前記２枚のカバーフィルムを剥がすステップの後に、前記活物質層を前記帯状体から切断するステップが行われ、前記活物質層を前記帯状体から切断するステップにおいて、前記溝に対して前記長尺体側にある前記帯状体の移動速度よりも、前記溝に対して前記長尺体とは反対側にある前記帯状体の移動速度を大きくすることにより、前記活物質層を前記帯状体から切断する、請求項３に記載の電極の製造方法。
【請求項８】
前記長尺体を圧延するステップは、前記長尺体を熱間圧延することにより行われる、請求項１～７のいずれか一項に記載の電極の製造方法。
【請求項９】
前記電極は、
前記活物質層が嵌る枠体と、
前記活物質層が嵌った前記枠体を挟むように設置される集電体及びセパレータと
をさらに備え、
前記製造方法は、
前記集電体の上に前記活物質層を載置するステップと、
前記集電体の上に載置された前記活物質層を前記枠体に嵌め込むステップと、
前記活物質層が嵌った状態の前記枠体の上に前記セパレータを載置して前記セパレータを前記活物質層に向かって押圧するステップと
をさらに含む、請求項１～７のいずれか一項に記載の電極の製造方法。
【請求項１０】
前記電極は、
前記活物質層が嵌る枠体と、
前記活物質層が嵌った前記枠体を挟むように設置される集電体及びセパレータと
をさらに備え、
前記製造方法は、
前記集電体の上に前記枠体を載置するステップと、
前記集電体の上に載置された前記枠体の内部に電解液を溜めるステップと、
前記電解液が溜められた状態の前記枠体の内部に前記活物質層を嵌め込むステップと
をさらに含む、請求項１～７のいずれか一項に記載の電極の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電極の製造方法及び電極の製造装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
リチウムイオン電池の電極に含まれる活物質層を製造する際に、粉状の活物質が押し固められる。このような電極の製造方法及び製造装置が特許文献１に記載されている。
【先行技術文献】
【特許文献】
【０００３】
特許第７２２０８６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、このような製造方法は、活物質が粉であるため取扱いが難しく、活物質層の製造過程で活物質がこぼれて散らばってしまったりする場合がある。
【０００５】
上述の事情に鑑みて、本開示の少なくとも１つの実施形態は、粉状の活物質から活物質層を製造する過程で活物質が散らばらないようにすることができる電極の製造方法及び電極の製造装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係る電極の製造方法は、活物質層を備える電極の製造方法であって、前記活物質層は、前記活物質層を構成する活物質と電解液との混合物である粘土状の長尺体を供給するステップと、前記長尺体を帯状体になるように圧延するステップと、前記長尺体が送り出される方向に予め決められた長さの前記活物質層を前記帯状体から切断するステップとにより製造される。
【０００７】
また、本開示に係る電極の製造装置は、活物質層を備える電極の製造装置であって、前記活物質層を構成する活物質と電解液との混合物である粘土状の長尺体を供給する長尺体供給部と、前記長尺体を帯状体になるように圧延する圧延部と、前記長尺体が送り出される方向に予め決められた長さの前記活物質層を前記帯状体から切断する切断部とを備える。
【発明の効果】
【０００８】
本開示の電極の製造方法及び電極の製造装置によれば、活物質と電解液との混合物である粘土状の長尺体を帯状体になるように圧延し、帯状体から活物質層を切断することにより活物質層が製造されるので、粉状の活物質から活物質層を製造する過程で活物質が散らばらないようにすることができる。
【図面の簡単な説明】
【０００９】

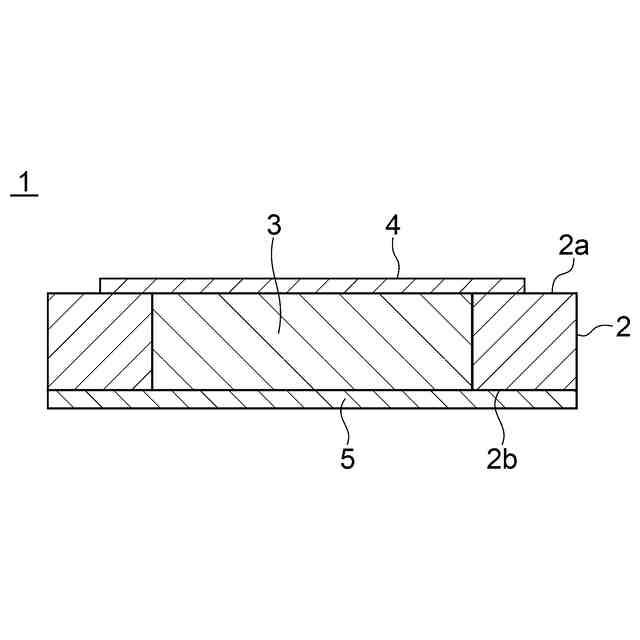

本開示の実施形態１の電極の製造方法によって製造された電極の模式的な断面図である。

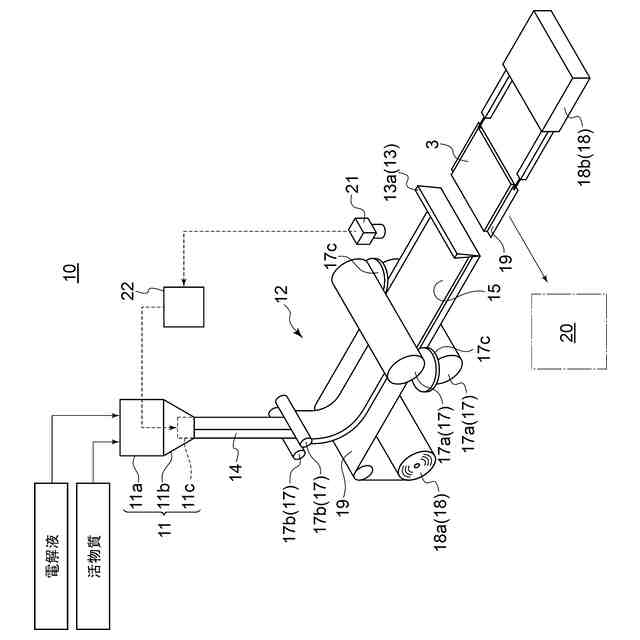

本開示の実施形態１の電極の製造装置の模式的な構成を示す図である。

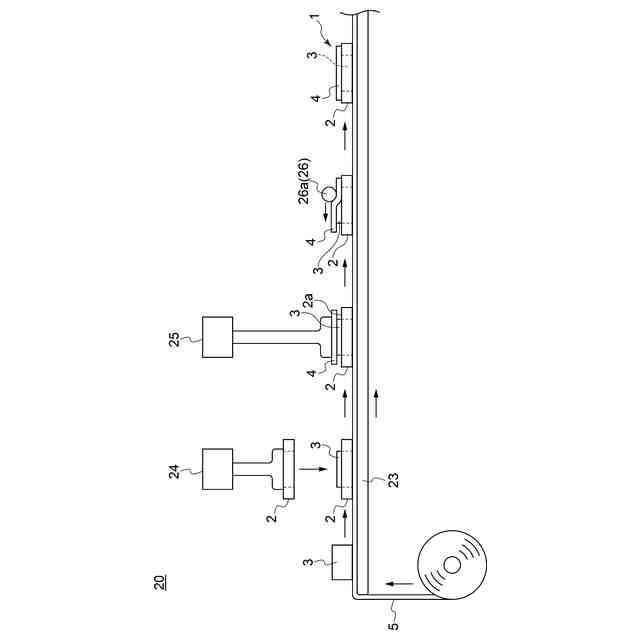

本開示の実施形態１の電極の製造装置で製造された活物質層を用いて電極を組み立てる組立部の一例の模式的な構成を示す図である。

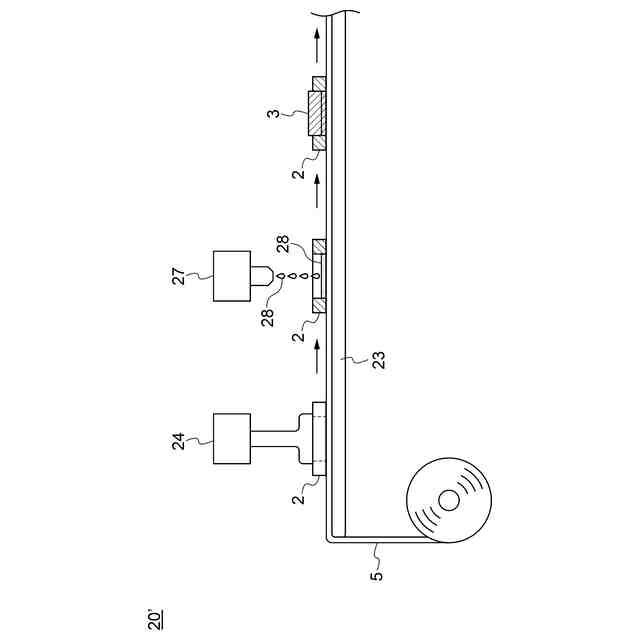

本開示の実施形態１の電極の製造装置で製造された活物質層を用いて電極を組み立てる組立部の別の一例の模式的な構成を示す図である。

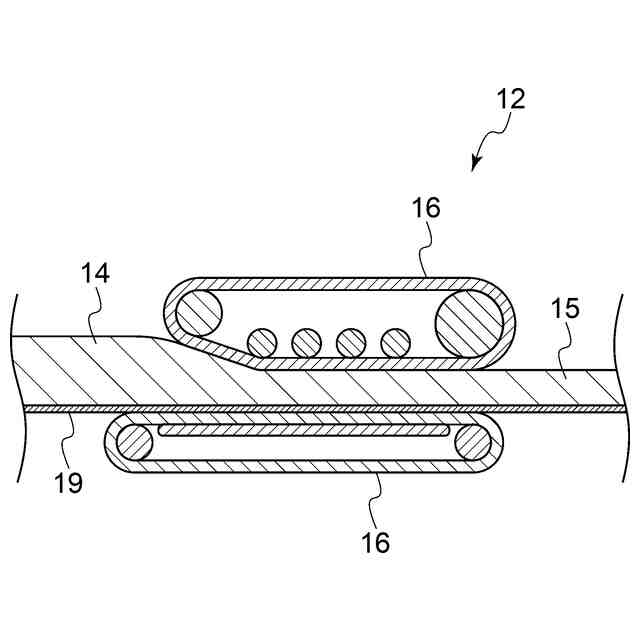

本開示の実施形態１の電極の製造装置における圧延部の変形形態を模式的に示す断面図である。

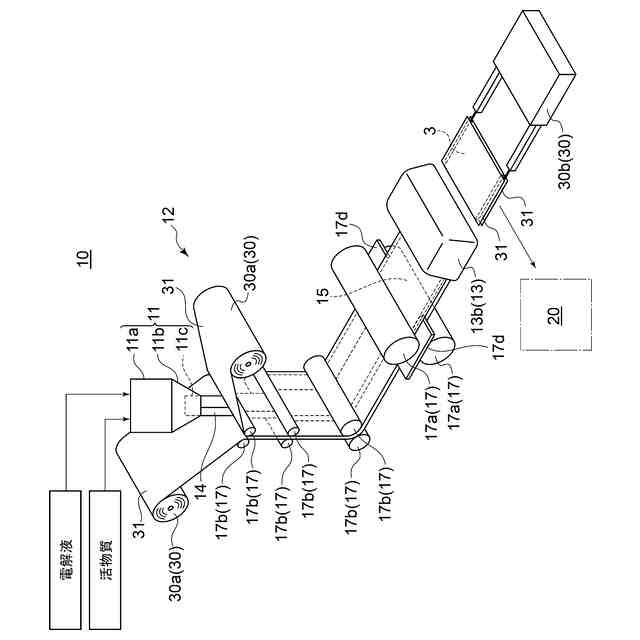

本開示の実施形態２の電極の製造装置の模式的な構成を示す図である。

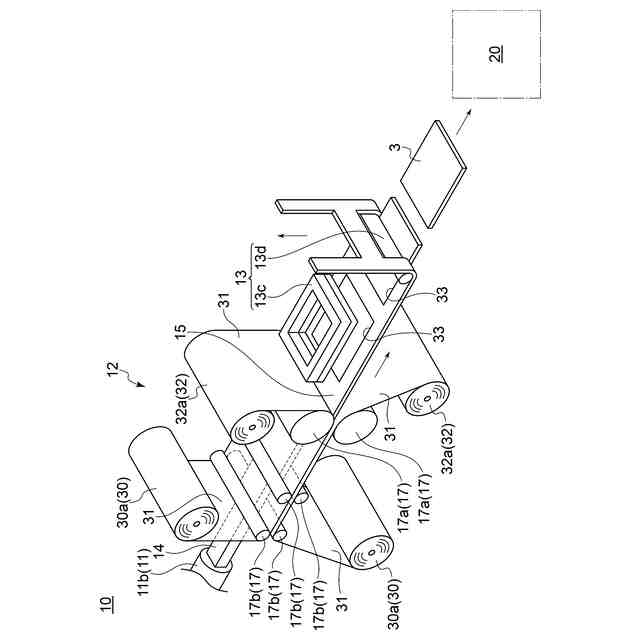

本開示の実施形態３の電極の製造装置の模式的な構成を示す図である。

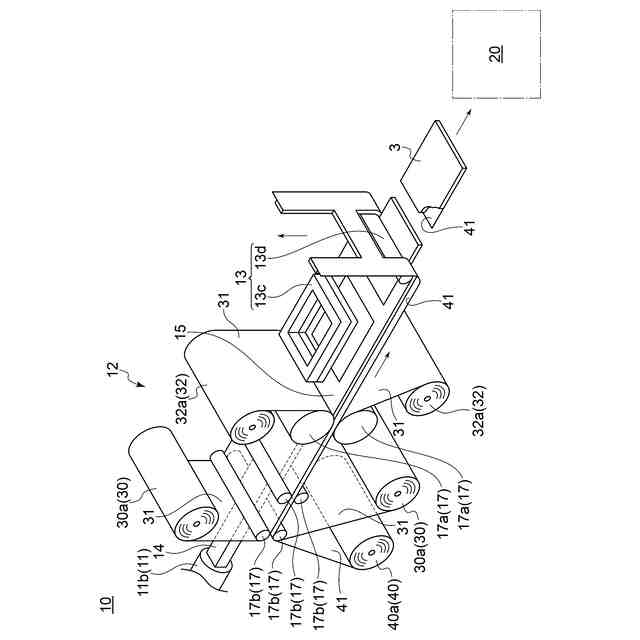

本開示の実施形態４の電極の製造装置の模式的な構成を示す図である。

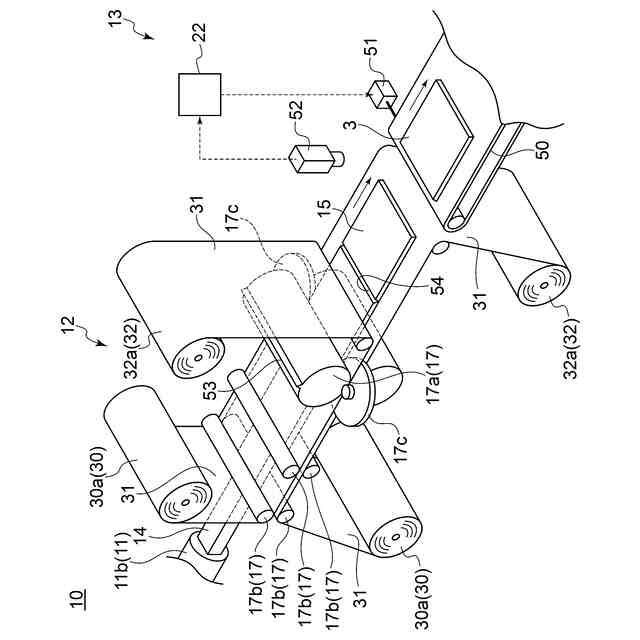

本開示の実施形態５の電極の製造装置の模式的な構成を示す図である。
【発明を実施するための形態】
【００１０】
以下、本開示の実施形態による電極の製造方法及び電極の製造装置について、図面に基づいて説明する。以下で説明する実施形態は、本開示の一態様を示すものであり、この開示を限定するものではなく、本開示の技術的思想の範囲内で任意に変更可能である。
（【００１１】以降は省略されています）
