公開番号2025099177
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215626
出願日2023-12-21
発明の名称ごみ焼却炉の燃焼制御方法及び燃焼制御装置
出願人エクシオグループ株式会社
代理人個人
主分類F23G 5/50 20060101AFI20250626BHJP(燃焼装置;燃焼方法)
要約【課題】ストーカ式ごみ焼却炉における安定した燃焼を実現する燃焼制御方法を提供する。
【解決手段】この燃焼制御方法は、二次燃焼室5から排出された排ガス中の水分濃度が第1の設定値よりも高いかどうかを判定する工程と、二次燃焼室5から排出された排ガス中の水分濃度が第1の設定値よりも高い場合には、乾燥ストーカ2と、燃焼ストーカ3と、後燃焼ストーカ6とに送られる一次空気のうち、乾燥ストーカ2への割合を増やす工程とを有する。

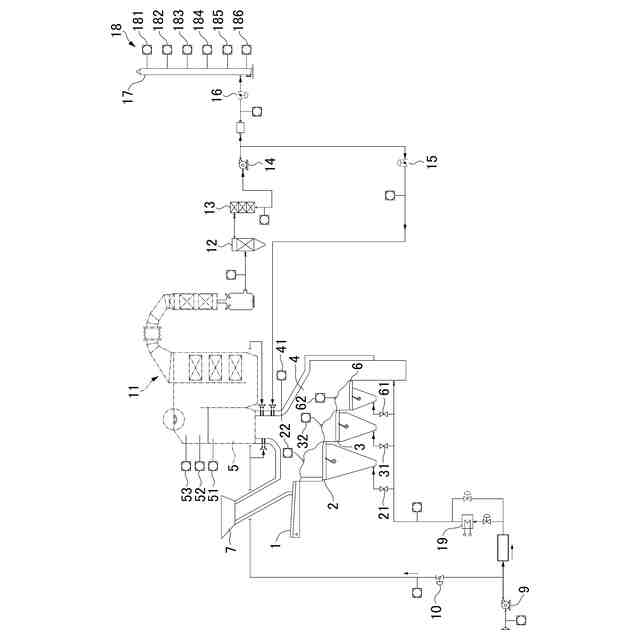

【選択図】図1
特許請求の範囲【請求項１】
押込送風機と、給じん装置と、乾燥ストーカと、燃焼ストーカと、後燃焼ストーカと、一次燃焼室と、二次燃焼室とを有するごみ焼却炉の燃焼制御方法であって、
前記押込送風機から送り込まれる燃焼空気は、一次空気と二次空気とに振り分けられており、
前記一次空気は、さらに振り分けられて、前記乾燥ストーカと、前記燃焼ストーカと、前記後燃焼ストーカに供給されるようになっており、
前記二次空気は前記二次燃焼室に供給されるようになっており、

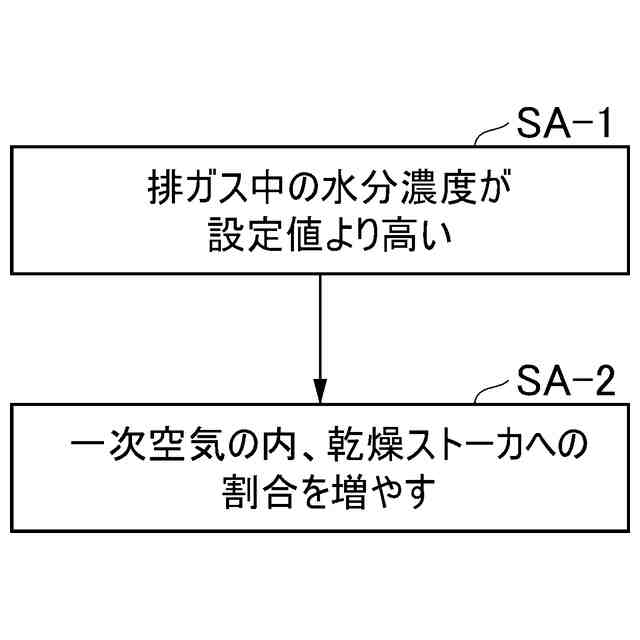

前記二次燃焼室から排出された排ガス中の水分濃度が第１の設定値よりも高いかどうかを判定する工程と、
前記二次燃焼室から排出された排ガス中の水分濃度が前記第１の設定値よりも高い場合には、前記乾燥ストーカと、前記燃焼ストーカと、前記後燃焼ストーカとに送られる前記一次空気のうち、前記乾燥ストーカへの割合を増やす工程と
を有する、ごみ焼却炉の燃焼制御方法。
続きを表示（約 1,800 文字）【請求項２】

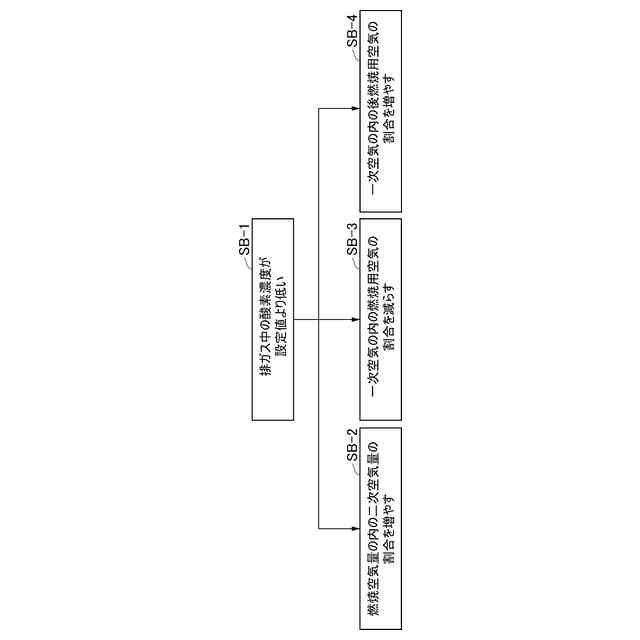

前記排ガス中の酸素濃度が第２の設定値よりも低いかどうかを判定する工程と、
前記排ガス中の酸素濃度が第２の設定値よりも低い場合には、前記燃焼空気のうち、前記二次空気の割合を増やす処理と、前記乾燥ストーカと、前記燃焼ストーカと、前記後燃焼ストーカとに送られる前記一次空気のうち、前記燃焼ストーカへの割合を減らし、かつ、後燃焼ストーカへの割合を増やす処理とを行う工程と
をさらに有する、請求項１に記載のごみ焼却炉の燃焼制御方法。
【請求項３】

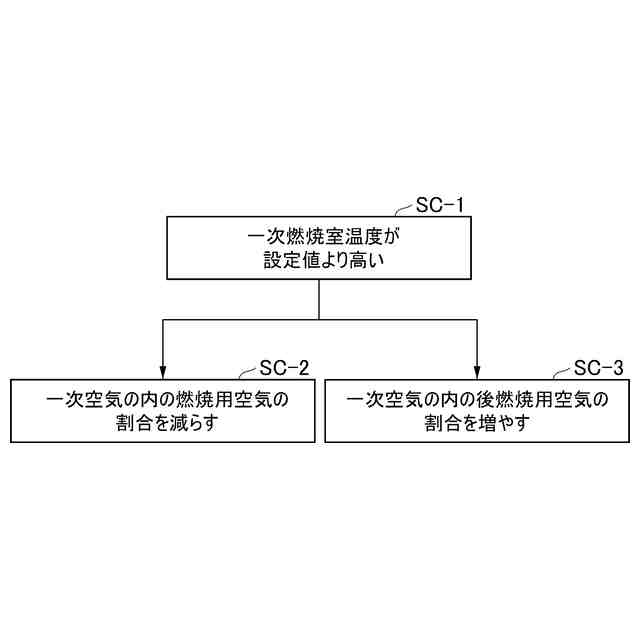

前記一次燃焼室内の温度が第３の設定値よりも高いかどうかを判定する工程と、
前記一次燃焼室内の温度が第３の設定値よりも高い場合には、前記乾燥ストーカと、前記燃焼ストーカと、前記後燃焼ストーカとに送られる前記一次空気のうち、前記燃焼ストーカへの割合を減らし、かつ、後燃焼ストーカへの割合を増やす工程と
をさらに有する、請求項１又は２に記載のごみ焼却炉の燃焼制御方法。
【請求項４】

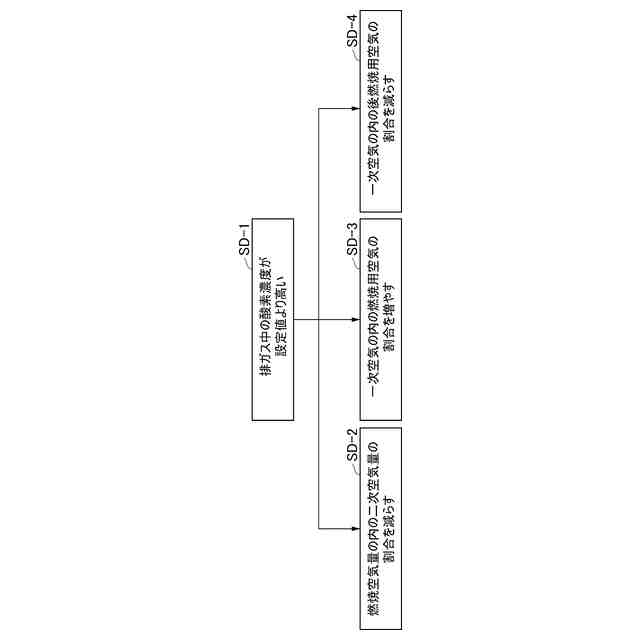

前記排ガス中の酸素濃度が第４の設定値よりも高いかどうかを判定する工程と、
前記排ガス中の酸素濃度が第４の設定値よりも高い場合には、前記燃焼空気のうち、前記二次空気の割合を減らす処理と、前記乾燥ストーカと、前記燃焼ストーカと、前記後燃焼ストーカとに送られる前記一次空気のうち、前記燃焼ストーカへの割合を増やし、かつ、後燃焼ストーカへの割合を減らす処理とを行う工程と
をさらに有する、請求項１又は２に記載のごみ焼却炉の燃焼制御方法。
【請求項５】

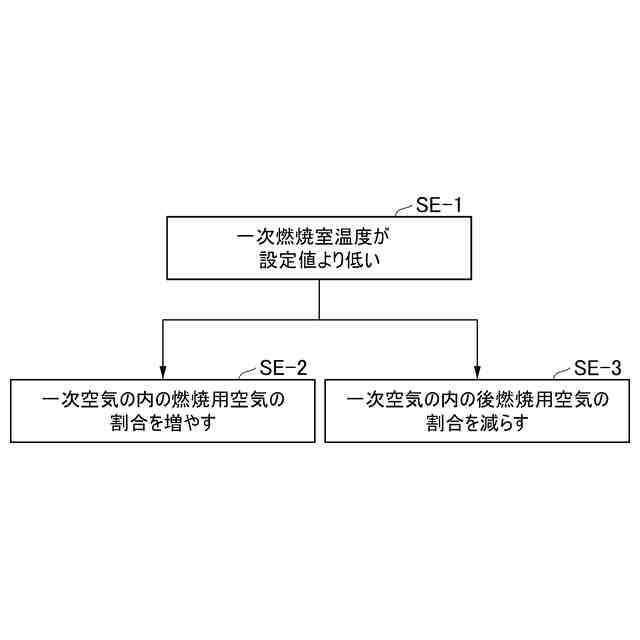

前記一次燃焼室内の温度が第５の設定値よりも低いかどうかを判定する工程と、
前記一次燃焼室内の温度が第５の設定値よりも低い場合には、前記乾燥ストーカと、前記燃焼ストーカと、前記後燃焼ストーカとに送られる前記一次空気のうち、前記燃焼ストーカへの割合を増やし、かつ、後燃焼ストーカへの割合を減らす工程と
をさらに有する、請求項１又は２に記載のごみ焼却炉の燃焼制御方法。
【請求項６】
前記燃焼ストーカは、定期的に動作する構成とされており、
前記燃焼ストーカの動作中においては、前記燃焼空気のうち、前記二次空気の割合を増やす工程をさらに有する
請求項１又は２に記載のごみ焼却炉の燃焼制御方法。
【請求項７】
前記二次燃焼室から排出された前記排ガス中の有害物質濃度が第６の設定値より高いかどうかを判定する工程と、
前記二次燃焼室から排出された前記排ガス中の有害物質濃度が第６の設定値より高いと判定された場合には、前記乾燥ストーカと、前記燃焼ストーカと、前記後燃焼ストーカとに送られる前記一次空気のうち、前記燃焼ストーカへの割合を減らす工程と
をさらに有する、請求項１又は２に記載のごみ焼却炉の燃焼制御方法。
【請求項８】

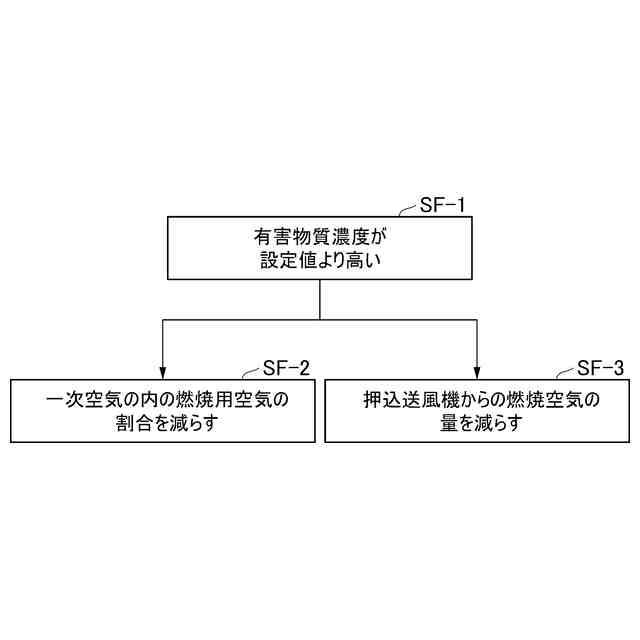

前記二次燃焼室から排出された前記排ガス中の有害物質濃度が第６の設定値より高いかどうかを判定する工程と、
前記二次燃焼室から排出された前記排ガス中の有害物質濃度が第６の設定値より高いと判定された場合には、前記押込送風機から送り込まれる前記燃焼空気の量を減らす工程と
をさらに有する、請求項１又は２に記載のごみ焼却炉の燃焼制御方法。
【請求項９】
押込送風機と、給じん装置と、乾燥ストーカと、燃焼ストーカと、後燃焼ストーカと、一次燃焼室と、二次燃焼室とを有するごみ焼却炉の燃焼制御装置であって、
前記押込送風機から送り込まれる燃焼空気は、一次空気と二次空気とに振り分けられており、
前記一次空気は、さらに振り分けられて、前記乾燥ストーカと、前記燃焼ストーカと、前記後燃焼ストーカに供給されるようになっており、
前記二次空気は前記二次燃焼室に供給されるようになっており、

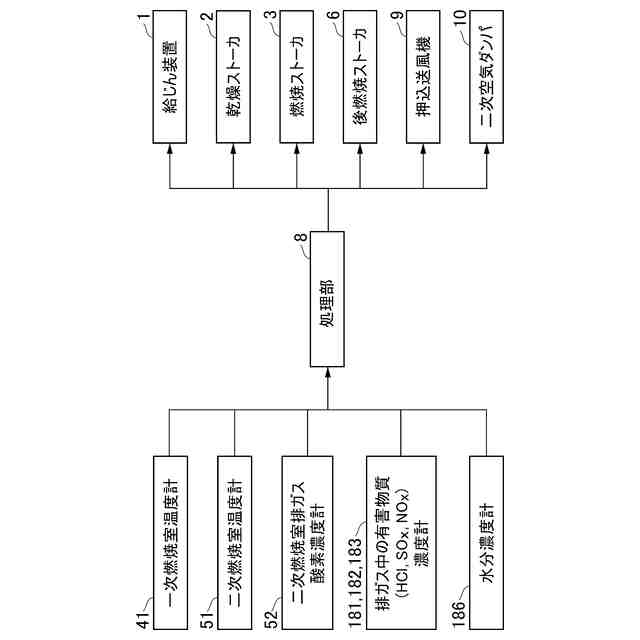

さらに処理部を有しており、
前記処理部は、前記二次燃焼室から排出される排ガス中の水分濃度が第１の設定値よりも高い場合に、前記乾燥ストーカと、前記燃焼ストーカと、前記後燃焼ストーカとに送られる前記一次空気のうち、前記乾燥ストーカへの割合を増やす処理を行う構成となっている
ごみ焼却炉の燃焼制御装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ごみ焼却炉の燃焼制御方法及び燃焼制御装置に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
下記特許文献１には、ストーカ式（火格子式）ごみ焼却炉が記載されている。このごみ焼却炉においては、一次燃焼室内のガス温度と二次燃焼室内のガス温度等から二次燃焼用空気の量を調整しており、これにより燃焼の安定化を図っている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－２９３８４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ごみ焼却炉に投入されるごみの性状は一定ではない。そこで、安定した燃焼を実現するための更なる手法が求められている。
【０００５】
本発明は、前記した状況に鑑みてなされたものである。本発明の主な目的は、ストーカ式のごみ焼却炉において、安定した燃焼を実現するための技術を提供することである。
【課題を解決するための手段】
【０００６】
本発明は、以下の項目に記載の発明として表現することができる。
【０００７】
（項目１）
押込送風機と、給じん装置と、乾燥ストーカと、燃焼ストーカと、後燃焼ストーカと、一次燃焼室と、二次燃焼室とを有するごみ焼却炉の燃焼制御方法であって、
前記押込送風機から送り込まれる燃焼空気は、一次空気と二次空気とに振り分けられており、
前記一次空気は、さらに振り分けられて、前記乾燥ストーカと、前記燃焼ストーカと、前記後燃焼ストーカに供給されるようになっており、
前記二次空気は前記二次燃焼室に供給されるようになっており、
前記二次燃焼室から排出された排ガス中の水分濃度が第１の設定値よりも高いかどうかを判定する工程と、
前記二次燃焼室から排出された排ガス中の水分濃度が前記第１の設定値よりも高い場合には、前記乾燥ストーカと、前記燃焼ストーカと、前記後燃焼ストーカとに送られる前記一次空気のうち、前記乾燥ストーカへの割合を増やす工程と
を有する、ごみ焼却炉の燃焼制御方法。
【０００８】
（項目２）
前記排ガス中の酸素濃度が第２の設定値よりも低いかどうかを判定する工程と、
前記排ガス中の酸素濃度が第２の設定値よりも低い場合には、前記燃焼空気のうち、前記二次空気の割合を増やす処理と、前記乾燥ストーカと、前記燃焼ストーカと、前記後燃焼ストーカとに送られる前記一次空気のうち、前記燃焼ストーカへの割合を減らし、かつ、後燃焼ストーカへの割合を増やす処理とを行う工程と
をさらに有する、項目１に記載のごみ焼却炉の燃焼制御方法。
【０００９】
（項目３）
前記一次燃焼室内の温度が第３の設定値よりも高いかどうかを判定する工程と、
前記一次燃焼室内の温度が第３の設定値よりも高い場合には、前記乾燥ストーカと、前記燃焼ストーカと、前記後燃焼ストーカとに送られる前記一次空気のうち、前記燃焼ストーカへの割合を減らし、かつ、後燃焼ストーカへの割合を増やす工程と
をさらに有する、項目１又は２に記載のごみ焼却炉の燃焼制御方法。
【００１０】
（項目４）
前記排ガス中の酸素濃度が第４の設定値よりも高いかどうかを判定する工程と、
前記排ガス中の酸素濃度が第４の設定値よりも高い場合には、前記燃焼空気のうち、前記二次空気の割合を減らす処理と、前記乾燥ストーカと、前記燃焼ストーカと、前記後燃焼ストーカとに送られる前記一次空気のうち、前記燃焼ストーカへの割合を増やし、かつ、後燃焼ストーカへの割合を減らす処理とを行う工程と
をさらに有する、項目１又は２に記載のごみ焼却炉の燃焼制御方法。
（【００１１】以降は省略されています）
